Lesson 11: 绘制三角形

最新推荐文章于 2022-04-13 00:06:30 发布
最新推荐文章于 2022-04-13 00:06:30 发布
阅读量634 收藏
点赞数
分类专栏： DirectX学习之路

原文地址：
http://www.directxtutorial.com/Lesson.aspx?lessonid=11-4-5

一个三角形由三个点组成，也可以叫做顶点。用一个顶点数组来定义一个三角形，为了GPU能够渲染这个三角形，我们必须告诉GPU三角形的三个顶点的坐标。

顶点缓存：
在Direct3D 11中，向顶点信息（如坐标）叫保存在一个缓冲区资源内。如果一个缓冲区用来存放顶点信息，那么它就叫做顶点缓冲区。我们必须创建一个足够大的顶点缓冲区来保存者三个顶点坐标。在Direct3D 11中，创建一个顶点缓冲区必须指定大小（以byte为单位）。我们知道这个缓冲区有足够的空间来存放这个顶点，但是每个顶点有多少byte呢？回答好这个问题之前，我们需要知道顶点格式。

一个顶点有一个坐标信息。但通常不仅仅只有顶点信息，它也可能有其他的属性。比如：向量，多个的颜色，纹理坐标等等。顶点格式将定义这些属性在内存中如何存放：每个数据属性的用法，每个数据属性的大小，还有属性之间的排列。由于属性通常有不同的类型，类似于C中的结构体，一个顶点通常用一个结构体表示。可以方便地根据一个结构体的大小来获取顶点的大小。

struct VERTEX
{
      FLOAT X, Y, Z;      // position
      D3DXCOLOR Color;    // color
};

现在我们有一个结构体来表示我们的顶点。在应用程序中要保存好这些顶点信息。然而，当我们需要GPU渲染包含这些顶点的顶点缓冲区的时候，我们要将它填入一个内存块中。GPU也必须知道顶点格式，以便于从缓冲区中提取顶点信息。完成这个需要了解input layout。

Input Layout：
在Direct3D 11中，Input Layout是Direct3D对象，它能以一种GPU能够理解的方式来描述顶点结构体。每个顶点属性能够用D3D11_INPUT_ELEMENT_DESC结构体来描述。一个应用程序定义一个或多个的D3D11_INPUT_ELEMENT_DESC 结构体数组。使用这些数组来创建Input Layout对象来描述顶点。

D3D11_INPUT_ELEMENT_DESC结构体细节如下：

typedef struct D3D11_INPUT_ELEMENT_DESC    {
    LPCSTR SemanticName;
    UINT SemanticIndex;
    DXGI_FORMAT Format;
    UINT InputSlot;
    UINT AlignedByteOffset;
    D3D11_INPUT_CLASSIFICATION InputSlotClass;
    UINT InstanceDataStepRate;
    }     D3D11_INPUT_ELEMENT_DESC;

Semantic Name是一个用来描述属性的字符串。这个字符串表示一个单词，这个单词可以使用C能够定义的任何格式。比如用于描述顶点坐标可以使用“POSITION”字符串。
Semantic Index，这个用来描述索引，当SemanticName相同的情况下就可以使用索引来描述到底哪个才是当前需要的。因为一个顶点可能包含多个颜色，或纹理坐标等等，例如多个颜色可以使用如COLOR0,COLOR1来描述，也可以都是用COLOR来描述，使用0和1来填充SemanticIndex。
Format描述这个数据的数据类型。目前,DXGI_FORMAT_R32G32B32_FLOAT数据格式有3个32位的浮点数，使这个元素有12字节大小。DXGI_FORMAT_R16G16B16A16_UINT有4个16字节无符号整型数，使这个元素8字节大小。
InputSlot，输入槽，在前面提到过的，每一个顶点信息都通过一个Vertex Buffer输入让GPU识别，在Direct 3D 11中多个顶点信息可以同时的输入，最多可以有16个，这样就需要让GPU知道当前将使用哪个Vertex Buffer信息，也就是这个值将在0到15之间了。
AlignedByteOffset，内存偏移量，告诉GPU当前缓存内存起始偏移量。
InputSlotClass，这个一般使用D3D11_INPUT_PER_VERTEX_DATA来填充，当使用实例数据类型时，将使用D3D11_INPUT_PER_INSTANCE_DATA，这个是比较高级的或许在我们以后的学习当中会遇到，这里我们不大清楚，就先放过。
InstanceDataStepRate， 这个用于Instancing，既然我们没有使用Instancing，InstanceDataStepRate没有被用到，所以必须设置为0。

现在我们能够定义我们的D3D11_INPUT_ELEMENT_DESC数组并且创建input layout：

D3D11_INPUT_ELEMENT_DESC ied[] =
{
    {"POSITION", 0, DXGI_FORMAT_R32G32B32_FLOAT, 0, 0, D3D11_INPUT_PER_VERTEX_DATA, 0},
    {"COLOR", 0, DXGI_FORMAT_R32G32B32A32_FLOAT, 0, 12, D3D11_INPUT_PER_VERTEX_DATA, 0},
};

接下来通过ID3D11Device::CreateInputLayout()方法来创建我们的Vertex Layout对象。
函数原型如下：

HRESULT CreateInputLayout(
    D3D11_INPUT_ELEMENT_DESC *pInputElementDescs,
    UINT NumElements,
    void *pShaderBytecodeWithInputSignature,
    SIZE_T BytecodeLength,
    ID3D11InputLayout **pInputLayout);

D3D11_INPUT_ELEMENT_DESC *pInputElementDescs,
输入元素描述数组的指针，例如这里我们是ied数组，传入的是它的地址。

UINT NumElements,
这个数组里元素的数量，这里是2。

void *pShaderBytecodeWithInputSignature,
流水线中第一个着色器的指针，也就是顶点着色器。我们通过调用GetBufferPointer()函数来获得。

SIZE_T BytecodeLength,
着色器文件的字节长度，我们通过调用GetBufferSize()函数来获得。

ID3D11InputLayout **pInputLayout
Input Layout的COM接口指针。

最后，我们完成创建之后，需要调用IASetInputLayout()函数对它进行激活，唯一参数是Input Layout接口。

所以整个初始化流水线函数修改如下：

void InitPipeline()
{
    // load and compile the two shaders
    ID3D10Blob *VS, *PS;
    D3DX11CompileFromFile(L"shaders.shader", 0, 0, "VShader", "vs_4_0", 0, 0, 0, &VS, 0, 0);
    D3DX11CompileFromFile(L"shaders.shader", 0, 0, "PShader", "ps_4_0", 0, 0, 0, &PS, 0, 0);

    // encapsulate both shaders into shader objects
    dev->CreateVertexShader(VS->GetBufferPointer(), VS->GetBufferSize(), NULL, &pVS);
    dev->CreatePixelShader(PS->GetBufferPointer(), PS->GetBufferSize(), NULL, &pPS);

    // set the shader objects
    devcon->VSSetShader(pVS, 0, 0);
    devcon->PSSetShader(pPS, 0, 0);

    // create the input layout object
    D3D11_INPUT_ELEMENT_DESC ied[] =
    {
        {"POSITION", 0, DXGI_FORMAT_R32G32B32_FLOAT, 0, 0, D3D11_INPUT_PER_VERTEX_DATA, 0},
        {"COLOR", 0, DXGI_FORMAT_R32G32B32A32_FLOAT, 0, 12, D3D11_INPUT_PER_VERTEX_DATA, 0},
    };

    dev->CreateInputLayout(ied, 2, VS->GetBufferPointer(), VS->GetBufferSize(), &pLayout);
    devcon->IASetInputLayout(pLayout);
}

创建顶点缓存：
知道了上面的内容我们还需要做一件事，在初始化时我们必须创建一个Vertex Buffer并且承载了这个顶点的数据信息。
为了创建Vertex Buffer，必须填充两个结构D3D11_BUFFER_DESC和D3D11_SUBRESOURCE_DATA，然后使用ID3D11Device::CreateBuffer()方法进行创建。
D3D11_BUFFER_DESC结构对Vertex Buffer要创建的内容对象进行描述，而D3D11_SUBRESOURCE_DATA则是包含了具体的数据信息，这些数据信息在创建时会进行拷贝。创建缓存和初始化是在同一时间完成的，在创建后我们可以使用ID3D11DeviceContext::IASetVertexBuffers()方法将其绑定到设备中，那样我们就可以在屏幕上呈现出来了。

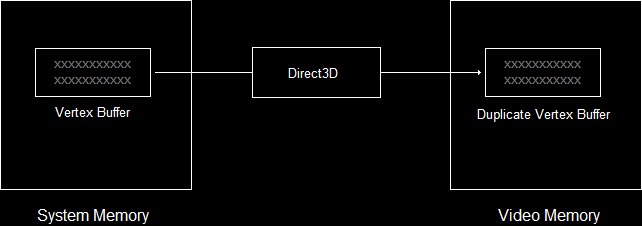

Vertex Buffer in Video Memory When Needed
这里写图片描述

填充D3D11_BUFFER_DESC结构体：

ID3D11Buffer *pVBuffer;    // global

D3D11_BUFFER_DESC bd;
ZeroMemory(&bd, sizeof(bd));

bd.Usage = D3D11_USAGE_DYNAMIC;                // write access access by CPU and GPU
bd.ByteWidth = sizeof(VERTEX) * 3;             // size is the VERTEX struct * 3
bd.BindFlags = D3D11_BIND_VERTEX_BUFFER;       // use as a vertex buffer
bd.CPUAccessFlags = D3D11_CPU_ACCESS_WRITE;    // allow CPU to write in buffer

dev->CreateBuffer(&bd, NULL, &pVBuffer);       // create the buffer

bd.Usage：
为了有效地设置缓存，Direct3D必须知道我们对CPU和GPU的使用权。
可有以下参数选择：
这里写图片描述

bd.ByteWidth：
创建的缓冲区的大小。

bd.BindFlags：
绑定标识，用于告诉Direct3D我们打算使用的缓冲区种类。

bd.CPUAccessFlags：
CPU使用权标识，可选D3D11_CPU_ACCESS_WRITE 和D3D11_CPU_ACCESS_READ。这里我们需要在系统内存中拷贝数据到缓冲区中，所以我们选用前者。

dev->CreateBuffer(&bd, NULL, &pVBuffer);
通过设备调用CreateBuffer()函数完成缓冲区的创建。
第一个参数是描述结构体的地址。
第二个参数用于使用特定格式来初始化内存。
第三个参数是缓冲区对象的地址。

通过映射来填充顶点缓存：
Map是CPU和GPU沟通的桥梁。

D3D11_MAPPED_SUBRESOURCE ms;
devcon->Map(pVBuffer, NULL, D3D11_MAP_WRITE_DISCARD, NULL, &ms);   // map the buffer
memcpy(ms.pData, OurVertices, sizeof(OurVertices));                // copy the data
devcon->Unmap(pVBuffer, NULL);                                     // unmap the buffer

D3D11_MAPPED_SUBRESOURCE ms;
这个结构体用于返回描述填充缓冲区的信息。
这个结构体原型：

typedef struct D3D11_MAPPED_SUBRESOURCE
    {
    void *pData;
    UINT RowPitch;
    UINT DepthPitch;
    }  D3D11_MAPPED_SUBRESOURCE;

devcon->Map()
第一个参数是缓冲区的地址。
第二个参数，UINT Subresource。暂且设为NULL。
第三个参数，当映射时我们允许CPU控制的使用权。可有下列参数选择：
这里写图片描述
第四个参数是一个标识，在NULL或者D3D11_MAP_FLAG_DO_NOT_WAIT中进行选择。它强制程序运行，即使是GPU仍在对缓冲区进行工作中。
第五个参数是D3D11_MAPPED_SUBRESOURCE结构体的地址，它将返回我们所需要的信息。

memcpy()
复制所需要的信息
ms.pData作为目标，OurVertices作为内容，以及sizeof(OurVertices)作为大小

devcon->Unmap()
解映射，使得GPU重新获取对该resouce的读写权。
第一个参数是缓冲区。
第二个参数是UINT Subresource。

设置顶点缓存：
IASetVertexBuffers函数原型如下：

void IASetVertexBuffers(UINT StartSlot,
                        UINT NumBuffers,
                        ID3D11Buffer **ppVertexBuffers,
                        UINT *pStrides,
                        UINT *pOffsets);

第一个参数是要进行绑定的buff 索引, 因为 buffer 会有很多个, 这里需要进行指定。
第二个参数是指上述的 buffer 个数;
第三个参数就是存储这些buffer的地方;
第四个参数是指向步值数组的指针。每个步值就是顶点缓存中被使用的元素的大小（用字节表示）。
第五个参数是指向偏移值数组的指针。每个偏移值就是顶点缓存中第一个元素和第一个被使用的元素之间的字节数。

这个函数就像这样解释：

UINT stride = sizeof(VERTEX);
UINT offset = 0;
devcon->IASetVertexBuffers(0, 1, &pBuffer, &stride, &offset);

IAsetPrimitiveTopology()：
这个函数仅仅有一个参数，用于告诉 Direct3D 采用哪种方式渲染几何体。

可用方式有如下：
这里写图片描述

它在设备上下文中进行调用：
devcon->IASetPrimitiveTopology(D3D11_PRIMITIVE_TOPOLOGY_TRIANGLELIST);

接下来，就在后台缓冲区中进行绘制：

//通过设备上下文调用Draw()函数
devcon->Draw(3, 0);    // draw 3 vertices, starting from vertex 0

函数原型如下：

void Draw(UINT VertexCount,             // the number of vertices to be drawn
          UINT StartVertexLocation);    // the first vertex to be drawn

我们知道，整个绘制工作是在渲染框架中完成的，所以这个函数修改如下：

// this is the function used to render a single frame
void RenderFrame(void)
{
    // clear the back buffer to a deep blue
    devcon->ClearRenderTargetView(backbuffer, D3DXCOLOR(0.0f, 0.2f, 0.4f, 1.0f));

        // select which vertex buffer to display
        UINT stride = sizeof(VERTEX);
        UINT offset = 0;
        devcon->IASetVertexBuffers(0, 1, &pVBuffer, &stride, &offset);

        // select which primtive type we are using
        devcon->IASetPrimitiveTopology(D3D10_PRIMITIVE_TOPOLOGY_TRIANGLELIST);

        // draw the vertex buffer to the back buffer
        devcon->Draw(3, 0);

    // switch the back buffer and the front buffer
    swapchain->Present(0, 0);
}

整个流程快速复习：
1.使用着色器：

  1. Loaded and compiled the two shaders
  2. Created objects for each one.
  3. Set the two objects.

2.顶点缓存：

  1. Created three vertices with both position and color.
  2. Created a vertex buffer object.
  3. Copied the vertices into the vertex buffer by mapping it, copying the data, and unmapping it.

3.验证Input Layout：

  1. Created input element descriptions for the position and the color.
  2. Created an input layout object using the shader information.
  3. Set the input layout object.

4.简单绘制：

  1. Set which vertex buffer to use (there was only one to choose from).
  2. Set which primitive type to use.
  3. Draw the triangle.

完整代码：
main.cpp:

// include the basic windows header files and the Direct3D header files
#include <windows.h>
#include <windowsx.h>
#include <d3d11.h>
#include <d3dx11.h>
#include <d3dx10.h>

// include the Direct3D Library file
#pragma comment (lib, "d3d11.lib")
#pragma comment (lib, "d3dx11.lib")
#pragma comment (lib, "d3dx10.lib")

// define the screen resolution
#define SCREEN_WIDTH  800
#define SCREEN_HEIGHT 600

// global declarations
IDXGISwapChain *swapchain;             // the pointer to the swap chain interface
ID3D11Device *dev;                     // the pointer to our Direct3D device interface
ID3D11DeviceContext *devcon;           // the pointer to our Direct3D device context
ID3D11RenderTargetView *backbuffer;    // the pointer to our back buffer
ID3D11InputLayout *pLayout;            // the pointer to the input layout
ID3D11VertexShader *pVS;               // the pointer to the vertex shader
ID3D11PixelShader *pPS;                // the pointer to the pixel shader
ID3D11Buffer *pVBuffer;                // the pointer to the vertex buffer

// a struct to define a single vertex
struct VERTEX{FLOAT X, Y, Z; D3DXCOLOR Color;};

// function prototypes
void InitD3D(HWND hWnd);    // sets up and initializes Direct3D
void RenderFrame(void);     // renders a single frame
void CleanD3D(void);        // closes Direct3D and releases memory
void InitGraphics(void);    // creates the shape to render
void InitPipeline(void);    // loads and prepares the shaders

// the WindowProc function prototype
LRESULT CALLBACK WindowProc(HWND hWnd, UINT message, WPARAM wParam, LPARAM lParam);


// the entry point for any Windows program
int WINAPI WinMain(HINSTANCE hInstance,
                   HINSTANCE hPrevInstance,
                   LPSTR lpCmdLine,
                   int nCmdShow)
{
    HWND hWnd;
    WNDCLASSEX wc;

    ZeroMemory(&wc, sizeof(WNDCLASSEX));

    wc.cbSize = sizeof(WNDCLASSEX);
    wc.style = CS_HREDRAW | CS_VREDRAW;
    wc.lpfnWndProc = WindowProc;
    wc.hInstance = hInstance;
    wc.hCursor = LoadCursor(NULL, IDC_ARROW);
    wc.lpszClassName = L"WindowClass";

    RegisterClassEx(&wc);

    RECT wr = {0, 0, SCREEN_WIDTH, SCREEN_HEIGHT};
    AdjustWindowRect(&wr, WS_OVERLAPPEDWINDOW, FALSE);

    hWnd = CreateWindowEx(NULL,
                          L"WindowClass",
                          L"Our First Direct3D Program",
                          WS_OVERLAPPEDWINDOW,
                          300,
                          300,
                          wr.right - wr.left,
                          wr.bottom - wr.top,
                          NULL,
                          NULL,
                          hInstance,
                          NULL);

    ShowWindow(hWnd, nCmdShow);

    // set up and initialize Direct3D
    InitD3D(hWnd);

    // enter the main loop:

    MSG msg;

    while(TRUE)
    {
        if(PeekMessage(&msg, NULL, 0, 0, PM_REMOVE))
        {
            TranslateMessage(&msg);
            DispatchMessage(&msg);

            if(msg.message == WM_QUIT)
                break;
        }

        RenderFrame();
    }

    // clean up DirectX and COM
    CleanD3D();

    return msg.wParam;
}


// this is the main message handler for the program
LRESULT CALLBACK WindowProc(HWND hWnd, UINT message, WPARAM wParam, LPARAM lParam)
{
    switch(message)
    {
        case WM_DESTROY:
            {
                PostQuitMessage(0);
                return 0;
            } break;
    }

    return DefWindowProc (hWnd, message, wParam, lParam);
}


// this function initializes and prepares Direct3D for use
void InitD3D(HWND hWnd)
{
    // create a struct to hold information about the swap chain
    DXGI_SWAP_CHAIN_DESC scd;

    // clear out the struct for use
    ZeroMemory(&scd, sizeof(DXGI_SWAP_CHAIN_DESC));

    // fill the swap chain description struct
    scd.BufferCount = 1;                                   // one back buffer
    scd.BufferDesc.Format = DXGI_FORMAT_R8G8B8A8_UNORM;    // use 32-bit color
    scd.BufferDesc.Width = SCREEN_WIDTH;                   // set the back buffer width
    scd.BufferDesc.Height = SCREEN_HEIGHT;                 // set the back buffer height
    scd.BufferUsage = DXGI_USAGE_RENDER_TARGET_OUTPUT;     // how swap chain is to be used
    scd.OutputWindow = hWnd;                               // the window to be used
    scd.SampleDesc.Count = 4;                              // how many multisamples
    scd.Windowed = TRUE;                                   // windowed/full-screen mode
    scd.Flags = DXGI_SWAP_CHAIN_FLAG_ALLOW_MODE_SWITCH;    // allow full-screen switching

    // create a device, device context and swap chain using the information in the scd struct
    D3D11CreateDeviceAndSwapChain(NULL,
                                  D3D_DRIVER_TYPE_HARDWARE,
                                  NULL,
                                  NULL,
                                  NULL,
                                  NULL,
                                  D3D11_SDK_VERSION,
                                  &scd,
                                  &swapchain,
                                  &dev,
                                  NULL,
                                  &devcon);


    // get the address of the back buffer
    ID3D11Texture2D *pBackBuffer;
    swapchain->GetBuffer(0, __uuidof(ID3D11Texture2D), (LPVOID*)&pBackBuffer);

    // use the back buffer address to create the render target
    dev->CreateRenderTargetView(pBackBuffer, NULL, &backbuffer);
    pBackBuffer->Release();

    // set the render target as the back buffer
    devcon->OMSetRenderTargets(1, &backbuffer, NULL);


    // Set the viewport
    D3D11_VIEWPORT viewport;
    ZeroMemory(&viewport, sizeof(D3D11_VIEWPORT));

    viewport.TopLeftX = 0;
    viewport.TopLeftY = 0;
    viewport.Width = SCREEN_WIDTH;
    viewport.Height = SCREEN_HEIGHT;

    devcon->RSSetViewports(1, &viewport);

    InitPipeline();
    InitGraphics();
}


// this is the function used to render a single frame
void RenderFrame(void)
{
    // clear the back buffer to a deep blue
    devcon->ClearRenderTargetView(backbuffer, D3DXCOLOR(0.0f, 0.2f, 0.4f, 1.0f));

        // select which vertex buffer to display
        UINT stride = sizeof(VERTEX);
        UINT offset = 0;
        devcon->IASetVertexBuffers(0, 1, &pVBuffer, &stride, &offset);

        // select which primtive type we are using
        devcon->IASetPrimitiveTopology(D3D10_PRIMITIVE_TOPOLOGY_TRIANGLELIST);

        // draw the vertex buffer to the back buffer
        devcon->Draw(3, 0);

    // switch the back buffer and the front buffer
    swapchain->Present(0, 0);
}


// this is the function that cleans up Direct3D and COM
void CleanD3D(void)
{
    swapchain->SetFullscreenState(FALSE, NULL);    // switch to windowed mode

    // close and release all existing COM objects
    pLayout->Release();
    pVS->Release();
    pPS->Release();
    pVBuffer->Release();
    swapchain->Release();
    backbuffer->Release();
    dev->Release();
    devcon->Release();
}


// this is the function that creates the shape to render
void InitGraphics()
{
    // create a triangle using the VERTEX struct
    VERTEX OurVertices[] =
    {
        {0.0f, 0.5f, 0.0f, D3DXCOLOR(1.0f, 0.0f, 0.0f, 1.0f)},
        {0.45f, -0.5, 0.0f, D3DXCOLOR(0.0f, 1.0f, 0.0f, 1.0f)},
        {-0.45f, -0.5f, 0.0f, D3DXCOLOR(0.0f, 0.0f, 1.0f, 1.0f)}
    };


    // create the vertex buffer
    D3D11_BUFFER_DESC bd;
    ZeroMemory(&bd, sizeof(bd));

    bd.Usage = D3D11_USAGE_DYNAMIC;                // write access access by CPU and GPU
    bd.ByteWidth = sizeof(VERTEX) * 3;             // size is the VERTEX struct * 3
    bd.BindFlags = D3D11_BIND_VERTEX_BUFFER;       // use as a vertex buffer
    bd.CPUAccessFlags = D3D11_CPU_ACCESS_WRITE;    // allow CPU to write in buffer

    dev->CreateBuffer(&bd, NULL, &pVBuffer);       // create the buffer


    // copy the vertices into the buffer
    D3D11_MAPPED_SUBRESOURCE ms;
    devcon->Map(pVBuffer, NULL, D3D11_MAP_WRITE_DISCARD, NULL, &ms);    // map the buffer
    memcpy(ms.pData, OurVertices, sizeof(OurVertices));                 // copy the data
    devcon->Unmap(pVBuffer, NULL);                                      // unmap the buffer
}


// this function loads and prepares the shaders
void InitPipeline()
{
    // load and compile the two shaders
    ID3D10Blob *VS, *PS;
    D3DX11CompileFromFile(L"shaders.shader", 0, 0, "VShader", "vs_4_0", 0, 0, 0, &VS, 0, 0);
    D3DX11CompileFromFile(L"shaders.shader", 0, 0, "PShader", "ps_4_0", 0, 0, 0, &PS, 0, 0);

    // encapsulate both shaders into shader objects
    dev->CreateVertexShader(VS->GetBufferPointer(), VS->GetBufferSize(), NULL, &pVS);
    dev->CreatePixelShader(PS->GetBufferPointer(), PS->GetBufferSize(), NULL, &pPS);

    // set the shader objects
    devcon->VSSetShader(pVS, 0, 0);
    devcon->PSSetShader(pPS, 0, 0);

    // create the input layout object
    D3D11_INPUT_ELEMENT_DESC ied[] =
    {
        {"POSITION", 0, DXGI_FORMAT_R32G32B32_FLOAT, 0, 0, D3D11_INPUT_PER_VERTEX_DATA, 0},
        {"COLOR", 0, DXGI_FORMAT_R32G32B32A32_FLOAT, 0, 12, D3D11_INPUT_PER_VERTEX_DATA, 0},
    };

    dev->CreateInputLayout(ied, 2, VS->GetBufferPointer(), VS->GetBufferSize(), &pLayout);
    devcon->IASetInputLayout(pLayout);
}

着色器shaders.shader：

struct VOut
{
    float4 position : SV_POSITION;
    float4 color : COLOR;
};

VOut VShader(float4 position : POSITION, float4 color : COLOR)
{
    VOut output;

    output.position = position;
    output.color = color;

    return output;
}


float4 PShader(float4 position : SV_POSITION, float4 color : COLOR) : SV_TARGET
{
    return color;
}

整个工程应该是这样的：
这里写图片描述

Direct3D 11教程2：绘制一个三角形
04-23 4542
概览 在前面的教程中，我们创建了一个最小化的Direct3D 11程序在平面上输出了单一的颜色。 本教程中，我们会在屏幕上绘制一个三角形。我们会学习设置三角形数据结构的方法。 源代码 (SDK root)\Samples\C++\Direct3D10\Tutorials\Tutorial02 三角形的构成 三角形由三个点定义，这些点又叫顶点（vertex）。确定位置的三个顶点定
D3D11_Chili_Tutorial（2）：画一个三角形
weixin_47652005的博客
02-13 1635
文章目录
D3D11之三，缓冲区和创建三角形
miaobeihai的博客
01-10 1384
顶点缓存区： 举一个3D球形为例子： 实际上它是由上百个三角形组成的： 球体模型中的每个三角形都有三个点，我们称每个点为顶点。因此，对于我们渲染球体模型，我们需要将形成球体的所有顶点放入一个特殊的数据数组中，我们称之为顶点缓存区。一旦球体模型的所有点都在顶点缓存区中，我们就可以将顶点缓存区发送给GPU，以便它可以渲染模型。 索引缓存区 索引缓存区与顶点缓存区有关。其目
D3d10和D3d11中Map()函数用法一点心得总结
算法，时空数据挖掘
02-13 5496
Directx10和Directx11很多resource类都有个Map()函数，个人感觉它是一个蛮重要的CPU和GPU沟通桥梁。下面以ID3D11DeviceContext::Map()为例讲下。   ID3D11DeviceContext::Map官方解释是：ID3D11D
DirectX Triangle Strips
weixin_34279579的博客
07-21 202
今天北京下了一天的雨，而且是暴雨，不知道又有多少地方可以划船了，这么大的雨也打乱了我的搬家计划，不能搬家，那就写一篇小文吧，也是刚才没事浏览DX SDK文档时偶有所悟，非常简单，博大家一笑而。 Triangle Strips是D3D用来绘制三角形的一种方式，这种方式比Triangle list更加高效，因为不用重复存储三角形顶点。下面看一个例子，分析一下这两种方式的不同。 现在我们要绘制一个矩...
DX11教程系列之四：绘制基础蓝色三角形
DX11_Lesson_04_Begin_Drawing!_zip.zip 从标题中可以看出，本课程将涉及Direct3D（DX11）的入门级别教学，重点是学习如何在屏幕上绘制简单的图形，进而迈出构建3D场景的第一步。描述中提到了初始化Direct3D之后的...
OpenGL基础教程：绘制正方形与三角形
7. **绘制三角形**：最后，通过调用OpenGL的绘图函数（例如`glDrawArrays`），使用之前创建的着色器程序和顶点缓冲对象来绘制三角形。 ### 绘制正方形 绘制正方形的过程与绘制三角形类似，主要区别在于顶点的数量...
Android教程：OpenGL实现三角形绘制
这个类的主要作用是定义和配置OpenGL环境，以便在屏幕上绘制三角形。在OpenGlView中，我们需要实现GLSurfaceView的onSurfaceCreated、onDrawFrame和onSurfaceChanged这三个回调方法。其中，onSurfaceCreated方法是在...
NeHe OpenGL教程lesson06：3D空间和纹理映射
Lesson 06可能介绍了如何加载纹理、如何将纹理应用到三角形或四边形上，并可能讨论了纹理过滤和MIP映射等技术。 ### 知识点三：OpenGL环境搭建 在学习Lesson 06之前，需要一个配置了OpenGL库的开发环境。典型的...
掌握OpenGL基础：绘制简单几何图形教程
在绘制矩形和三角形的过程中，将涉及到一些基本的OpenGL命令，例如glBegin()和glEnd()来定义几何图形的开始和结束点，以及glVertex2f()来指定顶点的位置。 4. 窗口和视图设置：OpenGL使用视口来控制绘图区域，需要...
【D3D11游戏编程】学习笔记八：绘图基础-旋转的彩色立方体
轻轻草原
12-16 598
（注：【D3D11游戏编程】学习笔记系列由优快云作者BonChoix所写，转载请注明出处：http://blog.youkuaiyun.com/BonChoix，谢谢~） 历代的D3D教程中，介绍基本绘图时都会拿立方体作为例子，这次也不例外~ 立方体虽然简单，但正所谓麻雀虽小，五脏俱全。绘制立方体的过程其实已经包含了所有D3D渲染程序中最基本的、必不可少的步骤。因此，从绘制立方体开始学习D3D绘图...
Directx11入门之第六章 使用Direct3D绘制
九野的博客
03-04 3323
Directx11入门之第六章 使用Direct3D绘制 @(读书笔记)[读书笔记, 技术交流] Directx11入门之第六章 使用Direct3D绘制 6.1 顶点和输入布局(VERTICES AND INPUT LAYOUTS) 6.2 顶点缓冲（VERTEX BUFFERS） 6.3 目录和索引buffer(INDICES AND INDEX BUFFERS) ...
dx11学习笔记-2.用DX画一个三角形
Keep Going！
02-13 4707
这次我们引入了着色器来帮我们画一个三角形
Direct3D 11 总结 —— 4 绘制三角形
dss875914213的博客
04-13 1129
介绍 本文主要介绍如何使用 direct3D 11 绘制三角形。 pipeline 介绍 从 msdn 的文章，可以获得 direct3D 的 pipeline 如下图所示，对于本文只需要设置红框内的部分。 输入装配阶段 在这里需要将顶点坐标、顶点数据是使用什么格式保存的(float 还是 int；是几位的等)、想要顶点组成什么图像(比如传入3个点，你可能就是想画3个点或者一条线和1一个点或者一个三角形等) 顶点着色器阶段 着色器就是 gpu 执行的代码，gpu 的特点是计算单元的算力有线，但是每个 gp
Directx11 顶点
qq_38319794的博客
10-15 631
    在dx11中，顶点由空间位置和各种附加属性组成，D3D允许我们灵活地建立属于自己的顶点格式。要创建一个自定义的顶点格式，必须创建一个包含顶点数据的结构体。例如下面两种不同类型的顶点格式，第一个由位置和颜色组成，另一个由位置、发现和纹理坐标组成。 struct Vertex1 { XMFLOAT3 Pos; XMFLOAT4 Color; }; struct Verte...
DirectX11学习笔记三：绘图基础
iceguner的专栏
03-15 2528
DirectX的一大特色之一便是Shader渲染，包括顶点Shader渲染以及像素Shader渲染。设置Shader机制是为了使程 序员能够控制GPU绘制顶点或像素的方式，简单的说，我们设计的Shader代码是运行在GPU硬件中的，这样提高了渲 染效率。上篇幅简要简绍了下DirectX管线渲染的基本步骤，本篇幅从绘制基本的正方体开始详细描述绘制过程。   1，Vertex
D3D11 渲染状态
x-2010的笔记
09-28 4381
这儿是在上一个博客基础上修改转换代码。在D3D中，物体都是停留在当前状态中的，没有物体会回退到它的“默认”状态。比如图元拓扑，一旦设置了它，就像之前在一个三角形列表中所做的一样，除非显式的去改变它，否则它就会一直停留在三角形列表中。就像顶点和索引缓冲，一旦将它们绑定到管线，除非去改变它们，否则它们就会一直停留在那儿。这儿，将说到的是渲染状态。渲染状态所做的就是封装能够用来配置d3d的设置。有不同状
DX11渲染管道：数据的修改(Map和Unmap)
l1987021的专栏
12-30 2350
在C++与Hlsl绑定Cbuffer数据的时候，非常容易出错，出错的根本原因是C++对数据结构内存的分配与hlsl不同。 重要：HLSL的结构体struct其实并不管你是一个变量还是几个变量，它就是按照一次放满一个float4的内存长度，多少变量都往一个float4里面塞，塞满了再接着塞下一个float4。测试结果显示：cbuffer的长度必须是float4的整数倍才行，不知道float+flo...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
