STM32F407总线

该系统采用32位架构,通过AHB总线矩阵实现多个核心组件的高效互连,包括Cortex-M4F内核、DMA、内部Flash和多种外设总线。这一设计提升了处理器与内存及外设之间的数据传输速度和系统整体性能。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

主系统由 32 位多层 AHB 总线矩阵构成,可实现以下部分的互连:
● 八条主控总线:
— Cortex™-M4F 内核 I 总线、D 总线和 S 总线
— DMA1 存储器总线
— DMA2 存储器总线
— DMA2 外设总线
— 以太网 DMA 总线
— USB OTG HS DMA 总线
● 七条被控总线:
— 内部 Flash ICode 总线
— 内部 Flash DCode 总线
— 主要内部 SRAM1 (112 KB)
— 辅助内部 SRAM2 (16 KB)
— 辅助内部 SRAM3 (64 KB)(仅适用于 STM32F42xxx 和 STM32F43xxx 器件)
— AHB1 外设(包括 AHB-APB 总线桥和 APB 外设)
— AHB2 外设
— FSMC

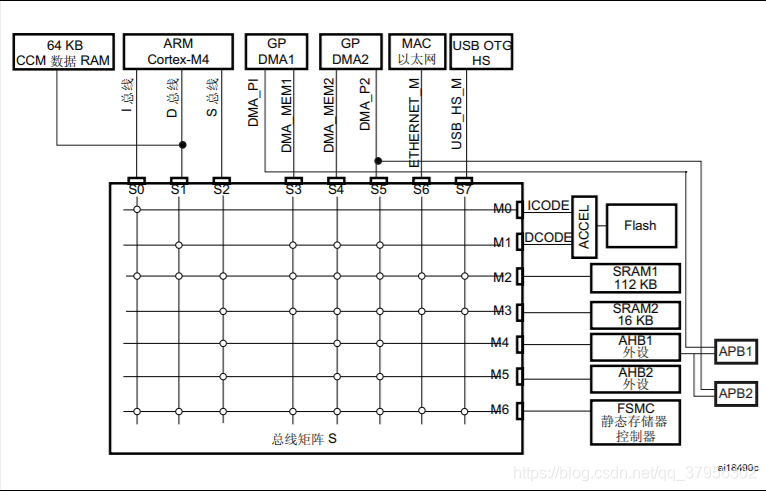

STM32F407系统构架图

### STM32F407 总线架构概述 STM32F407采用AMBA (Advanced Microcontroller Bus Architecture)总线结构,该架构由ARM公司定义并广泛应用于微控制器设计中。具体来说,STM32F407内部集成了多条不同类型的总线用于连接CPU核心与其他组件,如存储器、DMA控制器及各类外设接口。 - **AHB (Advanced High-performance Bus)** 主要负责高速数据传输任务,包括连接到Flash Memory、SRAM以及某些高性能外设。 - **APB1/APB2 (Advanced Peripheral Buses)** 则主要用于较低带宽需求的外围设备通信,其中APB1通常服务于低速外设而APB2则针对较高频率操作的模块[^1]。 对于更复杂的外部存储器访问或者特定功能扩展的需求,STM32F407还提供了灵活可编程的FSMC (Flexible Static Memory Controller),它能够支持多种静态随机存取内存(SRAM), NOR Flash以及其他兼容器件的工作模式设置[^4]。 ### FSMC总线配置实例 当涉及到利用FSMC来控制像AD7606这样的模拟数字转换芯片时,开发者可以通过调整相应的初始化参数实现高效的数据交换过程: ```c // 初始化FSMC_NORSRAM_InitTypeDef 结构体成员变量以适配目标硬件特性 FSMC_NORSRAM_TimingInitTypeDef Timing; Timing.AddressSetupTime = 1; Timing.AddressHoldTime = 1; ... // 设置FSMC Bank对应的引脚映射关系及其他必要选项 FSMC_NORSRAM_EXTENDED_InitTypeDef Extended; // 调用库函数完成最终配置 HAL_OK == HAL_SRAM_Init(&hsram, &Timing, &Extended); ``` 上述代码片段展示了如何基于ST官方提供的HAL库来进行基本的FSMC配置工作,确保能正确读写指定地址范围内的数据。 ### 关键要点总结 为了更好地理解和运用STM32F407中的总线资源,在实际项目开发过程中需要注意以下几个方面: - 明确区分不同类型总线的功能定位及其适用场景; - 掌握通过软件手段动态调节各路总线速度的方法技巧; - 对于复杂的应用场合考虑引入额外的支持逻辑电路简化整体设计方案;
