04-02CubeMX串口通信之DMA通信

1. CubeMXp配置

1.首先根据本专题栏0节完成CubeMX的基本配置。理论部分可以参考正点原子HAL库版本视频。
2.根据自己的引脚打开相应的串口
3.选择同步或者异步通信。

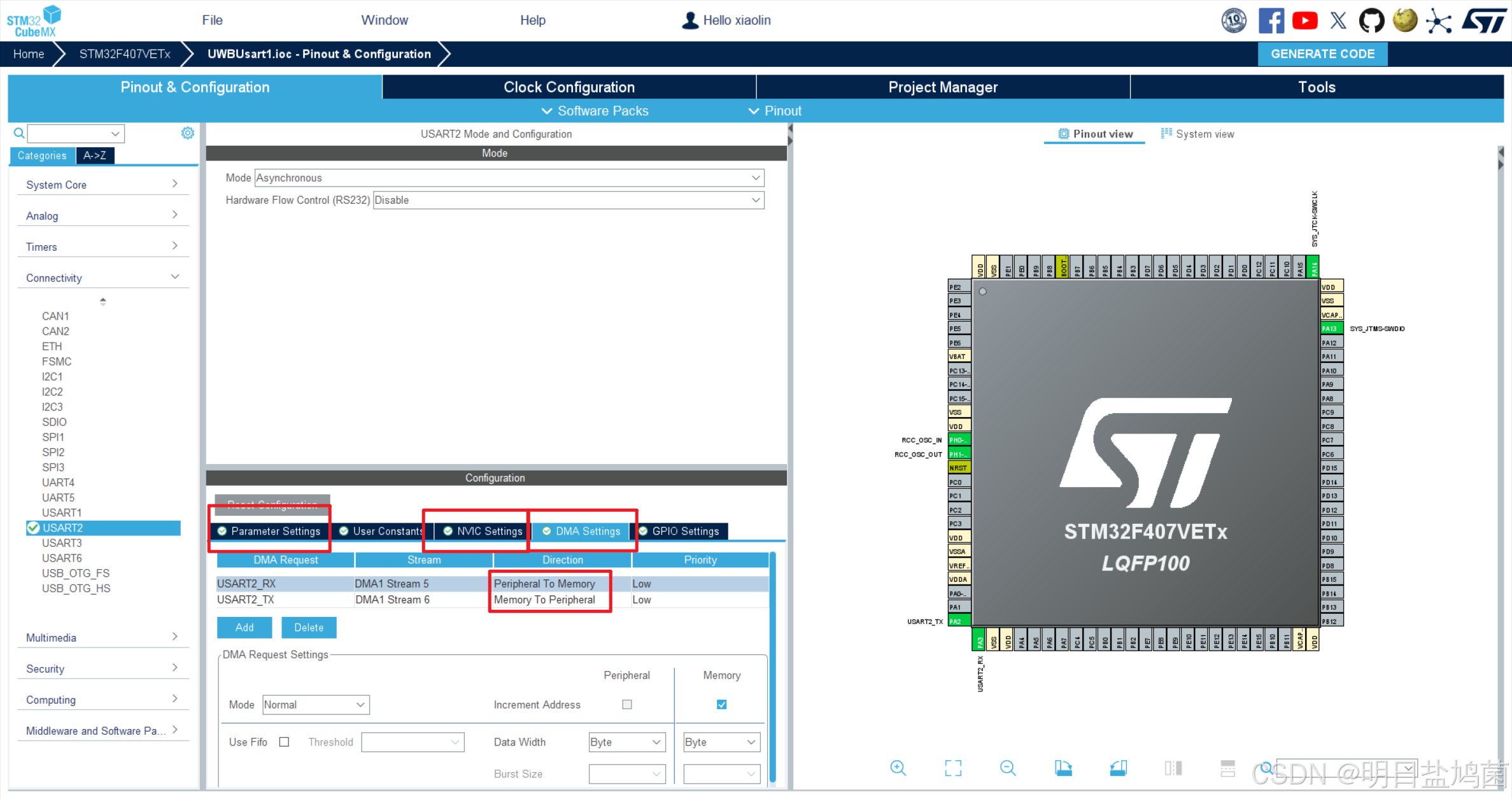

4.设置对应的波特率、收发模式等。同时打开中断(NVIC)和DMA。
5.完成设置点击生成代码。

6.生成代码后开始修改代码
6.1 打开DMA接收中断同时在中断函数中写入自己要实现的功能，此处我用的是判断IDLE进行判断

/* USART2 init function */

void MX_USART2_UART_Init(void)
{

  /* USER CODE BEGIN USART2_Init 0 */
  /* USER CODE END USART2_Init 0 */

  /* USER CODE BEGIN USART2_Init 1 */
  /* USER CODE END USART2_Init 1 */
  huart2.Instance = USART2;
  huart2.Init.BaudRate = 115200;
  huart2.Init.WordLength = UART_WORDLENGTH_8B;
  huart2.Init.StopBits = UART_STOPBITS_1;
  huart2.Init.Parity = UART_PARITY_NONE;
  huart2.Init.Mode = UART_MODE_TX_RX;
  huart2.Init.HwFlowCtl = UART_HWCONTROL_NONE;
  huart2.Init.OverSampling = UART_OVERSAMPLING_16;
  if (HAL_UART_Init(&huart2) != HAL_OK)
  {
    Error_Handler();
  }
  /* USER CODE BEGIN USART2_Init 2 */			//此处是需要自己加入的，初始化函数，根据不同的串口写入huartn
    __HAL_UART_ENABLE_IT(&huart2, UART_IT_RXNE);
    __HAL_UART_ENABLE_IT(&huart2, UART_IT_IDLE); //使能IDLE中断
    HAL_UART_Receive_DMA(&huart2,  rx_buffer_huart2, 200);	//打开DMA中断

  /* USER CODE END USART2_Init 2 */

}

void USART2_IRQHandler(void)
{
  /* USER CODE BEGIN USART2_IRQn 0 */
    if (__HAL_UART_GET_FLAG(&huart2, UART_FLAG_IDLE) != RESET) { //idle标志被置位
        __HAL_UART_CLEAR_IDLEFLAG(&huart2);//清除标志位
        HAL_UART_DMAStop(&huart2);

        recv_end_flag_huart2=1;		//接收完成标志位 状态设置为1,在MAIN函数while函数中写入功能函数

        HAL_UART_Receive_DMA(&huart2,  rx_buffer_huart2, 200);
    }

  /* USER CODE END USART2_IRQn 0 */
  HAL_UART_IRQHandler(&huart2);
  /* USER CODE BEGIN USART2_IRQn 1 */
    HAL_UART_Receive_DMA(&huart2, rx_buffer_huart2, BUFFER_SIZE); //重新打开DMA接收
  /* USER CODE END USART2_IRQn 1 */
}

个人总结

1. 还有不同的实现，大家根据功能进行选择
