本文介绍了嵌入式系统中的内存管理概念，包括ZI、数据段、bss、heap、stack、RW、RO等不同内存区域的特点及用途，并解析了MAP文件中的各项指标含义。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

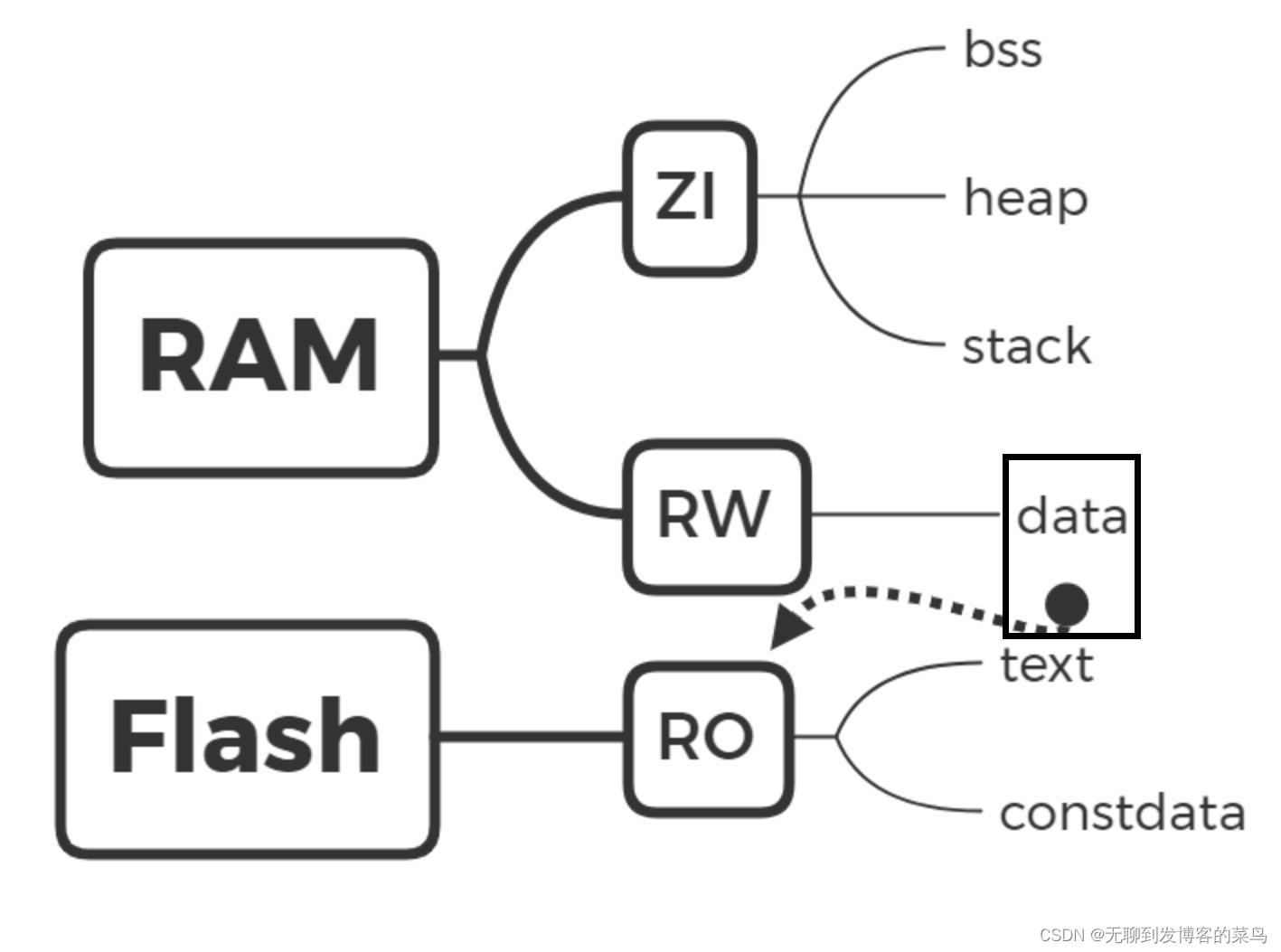

储存区与数据段介绍

在这里插入图片描述

ZI

ZI (Zero Initialize)，未初始化的全局变量和静态变量，以及初始化为0的变量

ZI的数据全部是0，没必要开始就包含，只要程序运行之前将ZI数据所在的区域（RAM）清 0，不占用Flash，运行时候占用RAM

数据段	说明
bss	Block Started by Symbol，储存未初始化的，或初始化为0的全局变量和静态变量在RTOS中声明的大数组占用的bss段
heap	堆是用于存放进程运行中动态分配的内存段，其可用大小定义在启动文件中
stack	栈用于存放函数的参数，局部变量等，由系统自动分配和释放，其可用大小定义在启动文件中

RW

RW (Read Write)，已经初始化的全局变量和静态变量

数据段	说明
data	由于这些初始值不会凭空产生，所以得存在Flash中即RW即占RAM空间也占Flash空间，有时占用Flash的空间比RAM小，因为会压缩

RO

RW (Read Only) ，代码，常量等

数据段	说明
text	代码段
const data	储存只读常量，const修饰的常量，不管是在局部还是全局一些只读的大变量最好用const修饰

MAP文件解读

==============================================================================
    Code     (inc. data)   RO Data    RW Data    ZI Data      Debug

    141728      14222       4844       6220      44092    1748837   Grand Totals
    141728      14222       4844        420      44092    1748837   ELF Image Totals (compressed)
    141728      14222       4844        420          0          0   ROM Totals
==============================================================================

    Total RO  Size (Code + RO Data)               146572 ( 143.14kB)
    Total RW  Size (RW Data + ZI Data)             50312 (  49.13kB)
    Total ROM Size (Code + RO Data + RW Data)     146992 ( 143.55kB)
==============================================================================

程序占用 Flash=Code + RO Data + RW Data(压缩后的)

程序运行时候占用 RAM = RW data + ZI data
