单片机的存储结构：

8051单片机在物理结构上有4个存储空间：
1.片内程序存储器 2.片外程序存储器 3.片内数据存储器 4.片外数据存储器
逻辑上，8051单片机有三个存储空间：
1.片内外统一编址的64K的程序存储器地址空间（MOVC）
2.256B的片内数据存储器的地址空间（MOV）
3.64K片外数据存储器的地址空间（MOVX）

程序内存ROM：寻址范围：0000H~0FFFH（64KB）EA=1：寻址内部ROM；
EA=0：寻址外部ROM；
单片机启动复位后，程序计数器的内容位0000H，所以系统从0000H单元开始执行程序，但程序存储中有些特殊的单元：
1）0000H—0002H：系统复位后，PC为0000H，单片机从0000H开始执行，如果不是，则应在这三个单元中存放一条无条件转移指令，让CPU去执行用户指定的程序；
2）0003H—002AH：这40个单元各有用途，被均匀的分为5端：
0003H—000AH：外部中断0中断地址区；
000BH—0012H：定时/计数器0中断地址区；
0013H—001AH：外部中断1中断地址区；
001BH—0022H：定时/中断1中断地址区；
0023H–002AH：串行中断地址区；

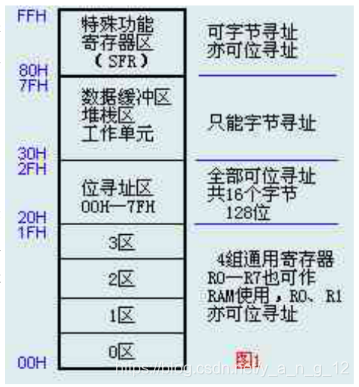

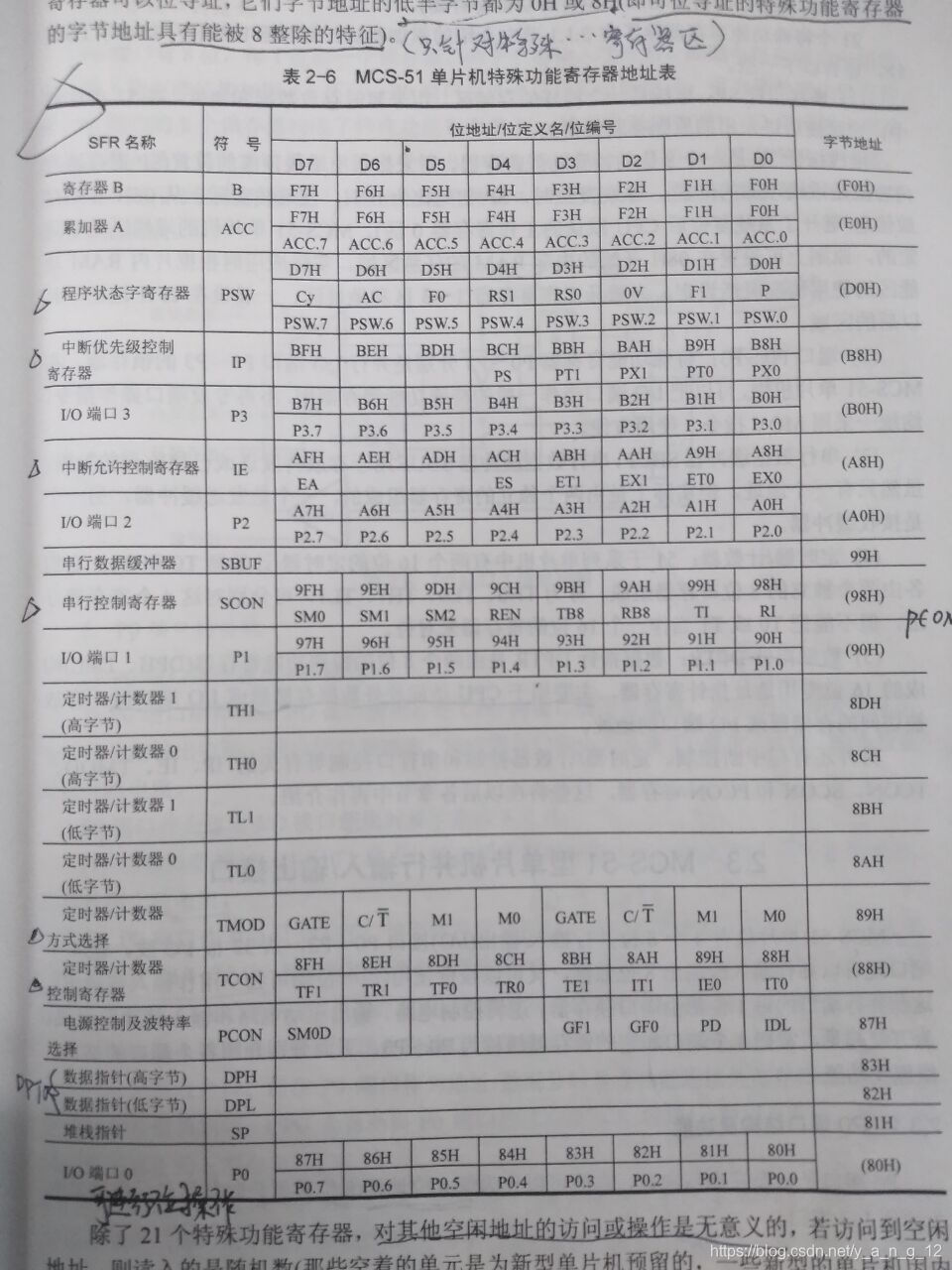

数据存储RAM：8051内部RAM共有256个单元，这256个单元分为两部分，第一部分：00H—7FH（128字节）为用户数据RAM；第二部分：80H—FFH（128字节）为特殊寄存器（SFR），从图一可以看出其结构分布：

在这里插入图片描述

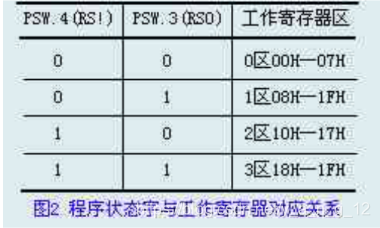

内部RAM的20H—2FH单元为位寻址区，既可以作为一般单元用字节寻址，也可以对它们的位进行寻址。如图一，在00H—1FH共32个单元被分为4块，每块包含8个8位寄存器，均以R0–R7命名，这些被称为通用寄存器。用状态寄存器（PSW）来管理，CPU只要定义PSW的第三位和第四
