野火IMX6ULL核心板启动后按复位按键卡死问题

野火IMX6ULL核心板启动后按复位按键卡死问题

问题现象：IMX6ULL核心板插上自己设计的底板（SD卡）启动正常，其他模式也正常启动，但是启动完成后按复位按键直接卡死，没有复位成功。

这个问题排查了好几天，始终没找到原因。因为底板是参考野火底板设计。原理图没有发现错误地方，然后上电时序也正常。如果说上电时序不正常，那系统也跑不起来。

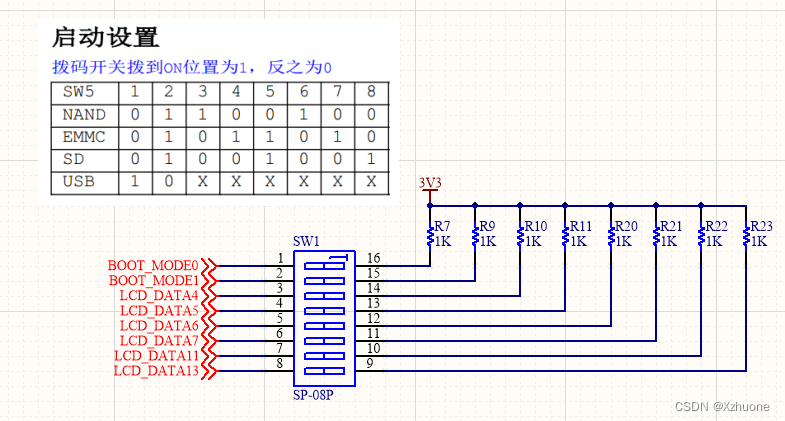

然后，把底板寄给厂家分析了好久也没发现问题。由于项目比较急就把这个复位卡死问题先放一边，先调其他外设功能。但在调试按键输入IO时发现了其他问题，软件配置没问题，但是就是没有检测到有按键按键，示波器测量波形也没发现异常。由于我按键输入接的是LCD_DATA引脚（除了启动模式那几个引脚外），当时设计原理图时，也没有过多查看用户手册，然后想着按键输入，低电平有效，就硬件上拉了这些IO口，结果是软件不管配置成什么模式按键都没有检测到。而其他IO口输入输出不管软件怎样配置和硬件上上拉都是正常的。只有LCD_DATA0-LCD_DATA23这组IO硬件上拉出现了问题。最终厂家给出的答复是把硬件上拉电阻去掉。

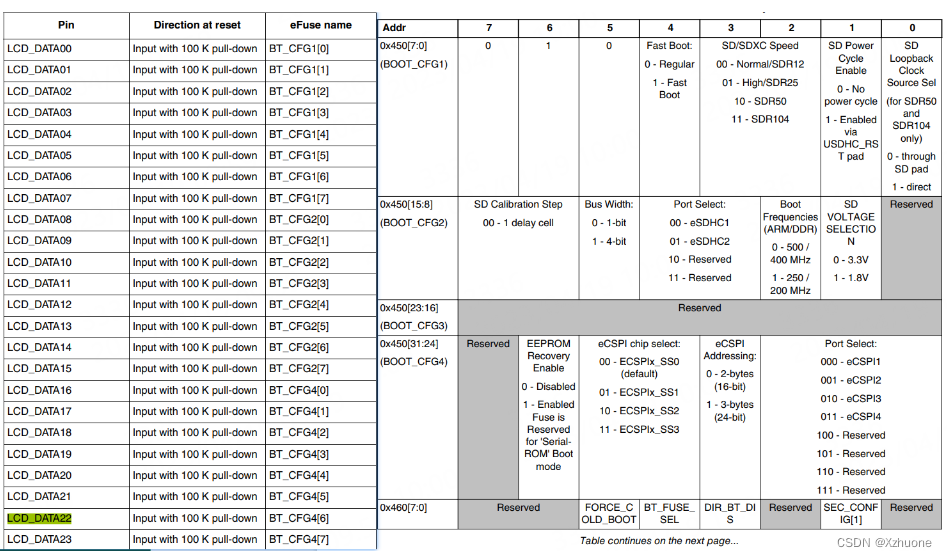

由于LCD_DATA默认都是下拉。而底板硬件再去上拉，就会配置某种模式，导致异常

最终把这些IO硬件上的上拉电阻全部去掉，由软件配置上拉，按键低电平有效。

然后发现系统复位按键也正常了。没有按下复位按键系统卡死，复位不成功的现象了。

但是为什么这里硬件上拉会影响系统复位异常，目前还搞不清楚，欢迎各位大牛，老板有懂的给小弟解答一下。谢谢

本人博客仅仅代表我个人见解，记录经验。如有错误请各位大牛留言指出，谢谢！！！
