一个I/O驱动发光二极管并扫描按键
由于51系列单片机的管脚有限，那我们就可以利用51系列单片机的I/O口可被设置成弱上拉、强上拉（推挽）输出、仅为输入（高阻）、开漏输出等四种工作模式的特征。可以将单片机的I/O口同时作为发光二极管的驱动和按键检测扫描使用，这样可以大大节省51系列单片机的I/O口。

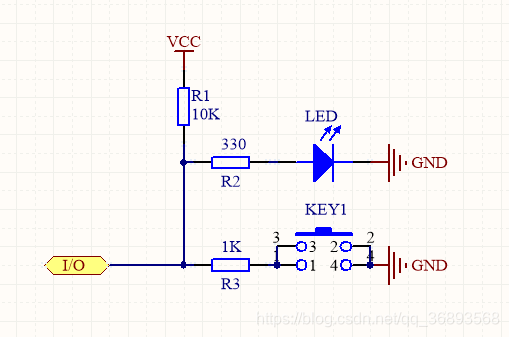

在这里插入图片描述

当驱动发光二极管时，将I/O口设置为强推挽输出模式，输出高电平即可点亮发光二极管。

当检测按键时，将I/O口设置为弱上拉输入模式，再读取外部I/O口的状态， 即可检测按键状态。

本人博客仅仅代表我个人见解。如有错误请各位大牛留言指出，谢谢！！
