【FPGA入门】实现简单的UART收发

1. 引言

  UART即通用异步收发传输器（Universal Asynchronous Receiver/Transmitter），相信常和硬件打交道的同学都不会陌生，在学习过程中最常见的就是使用在开发板和PC或另一台开发板的通信。作为一种简单的通信协议，UART在实际使用中非常广泛。如果是学习Verilog HDL或者FPGA的新手，UART也是一个必不可少的入门例程。

  这里本人对UART进行一次简单的实现，并且加入了LED和拨码开关作为外设实现对UART收发控制，可以直接在FPGA开发板上观察实验结果。因为这里讲解的定位是入门，实现最基础的功能，如果对各位小伙伴有帮助，还请赏个脸点个赞，如有不足，欢迎评论指出ଘ(੭ˊᵕˋ)੭

2. 设计思路

  既然前面说到UART是一种非常简单的通信传输协议，那我们这里就以此为设计目标，由目标去引导设计流程，循序渐进，一直到最后的实现。

2.1 接口选择

  假设我们希望两台设备之间进行通信，需要一次传输一个byte，也就是8-bit，那么利用8跟线一次将数据全部发送当然是最简单不过的，但实际上由于我们对数据传输的速率要求并不高（本实验中默认波特率115200），而在实际情况下芯片的IO数量是非常稀缺的资源，为了节省IO，像这样的低速接口普遍采用串行传输的方式将8-bit数据放在一根线上依次发送(如UART/IIC/SPI)以此来选择牺牲速度去节省IO资源（但实际上有些高速接口也用串行传输如SERDES，但完全是两种东西这里不讲了）。

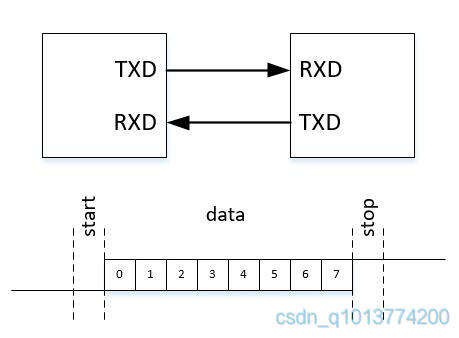

  好了这里我们就妥协一下，选择串行的方式，将8-bit数据依次放在一根线上，一个一个依次发送好了。既然如此，如果要实现两台设备间的数据收发，首先想到的就是一根线发送，一根线接收，另一台设备也是如此，让发送对接收，接收对发送。我们最常见的UART模块设备通常就是这样使用两条线实现通信，分别是用来发送数据的TXD，和用来接收数据的RXD(实际上一根线也可以进行数据收发，如IIC的SDA)。

2.2 通信协议

  前面我们打算将8-bit数据依次放在一根线上面进行发送，但紧接着我们不得不面临两个问题：

1. 假如发送方开始发送数据，则开始将TXD的电平按数据依次翻转。但当连续发送两个相同的电平时（如11或00），接收方如何得知发来的是一个、两个甚至更多呢？
2. 如何得知什么时刻开始发送数据的呢。假如TXD在没有数据需要发送时，默认为高电平闲置状态，那么当需要发送1的时候，接收方如何得知此时是仍在闲置状态，还是已经开始发送1了呢。

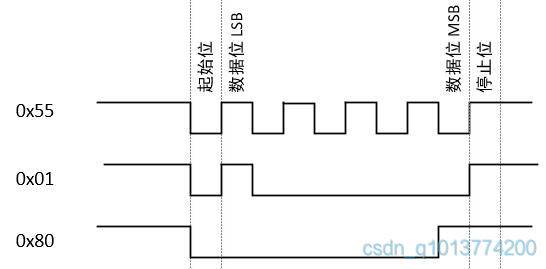

  而UART就为了解决各种问题而制定了一系列规则。其中面对问题1，协议指明了单个电平需要持续的时间，让接收方知道发送的是1个bit，而不是2个或更多，这个时间对应的频率就是比特率/bps（由于一个符号用1-bit表示，所以也可以叫波特率）。面对问题2，协议对将要传输的8-bit开头加1-bit起始位，末尾加1-bit停止位，也就是将数据封装为一帧。在没有数据需要发送时，TXD处于闲置状态，默认为高电平，当有数据需要发送时，先传输1-bit低电平，这样接收方由闲置状态感知到电平变化，明白要开始传输数据了，这1-bit就是起始位。起始位发送完毕后，紧接着是8-bit数据位依次发送，这里采用的是LSB FIRST，也就是并串转换时先发送低位，最后发送高位。8-bit数据全部发送完毕后，紧接着发送1-bit高电平，将TXD重新拉回闲置状态，这一bit就是停止位。这样这两个问题是不是就解决了呢，我们赶紧动手写代码去试一下~

3. 模块设计

  动手开始写代码之前，我们再回顾一下前面的内容，先把图纸画好。

1. 功能：
   通过拨码开关选择要发送的值，系统将拨码开关的状态读出来，并令UART发送出去；当UART接收到数据时，就将接收数据结果显示到LED。
2. 接口：
   时钟和复位作为全局输入信号
   8-bit拨码开关和8-bitLED作为面向用户的输入输出
   TXD和RXD作为UART发送和接收的接口
3. 模块：
     UART部分主要是两部分逻辑：i）波特率产生和采样逻辑 ii）发送和接收逻辑。对于波特率，实际上就是产生一个目标频率的脉冲信号，而对于发送和接收逻辑，实际上就是将这个波特率脉冲作为采样脉冲，将要发送的8-bit数据拆成8个1-bit放在TXD上依次发送，或者是对RXD采样，再拼成8-bit数据。
     这样，UART部分的逻辑就被我们分作两组模块，分别是i）发送逻辑和发送波特率 ii）接收逻辑和接收波特率。

4. Verilog HDL逻辑设计

4.1 顶层模块

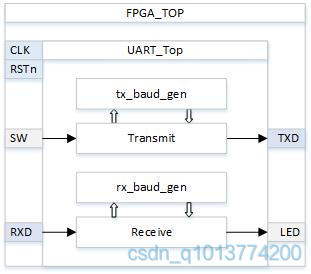

  设计如上图所示的模块结构。顶层模块FPGA_Top实现UART模块的例化，并连接用户接口SW和LED。需要发送数据时，transmit模块获取波特率脉冲，并以此将SW的8-bit数据封装为一帧后通过TXD依次发送出来。在receive模块检测到RXD从空闲的高电平状态拉低，也就是检测到起始位，则开始按波特率脉冲对RXD进行采样，完成串并转换后传入LED显示。

4.2 UART模块

  为了实现UART的功能，我们首先要考虑的就是，如何将一个8-bit的数据放在TXD上发送出去。前面已经讲到，为了让接收方能够正确识别，需要对数据约定波特率，并封帧发送。波特率就是利用时钟分频得到一个目标频率的脉冲，封帧就是在数据首位各加1-bit，接下来按位依次发送。这样再看，逻辑是不是就清晰许多了呢。
  为了得到固定频率的脉冲，我们设计一个模块进行时钟分频；为了实现数据的最终发送，我们设计一个模块进行封帧和并串转换。接收部分亦然。
  更进一步，当需要通过UART发送数据时，transmit模块会请求波特率发生器模块开始工作，紧接着产生所需频率的脉冲，transmit模块对要发送的8-bit数据进行封帧，紧接着进行并串转换，完成数据的发送。而当外界向UART发送数据时，会将处于高电平闲置的RXD拉低，一旦receive检测到RXD从闲置状态拉低，则判定当前为起始位，紧接着请求波特率发生器模块按所需频率产生采样脉冲，将数据按脉冲一一接收，完毕后掐头去尾，得到所需要的8-bit数据。

4.2.1 波特率发生器模块

1. 功能和接口
     波特率发生器模块负则输出一个固定频率的脉冲，要设计这样的时序逻辑电路，时钟和复位当然必不可少。为了使输出的脉冲相位可控，我们添加一个en信号，当en信号使能时，模块才开始工作。为了使输出的脉冲频率可调，我们添加一个分频控制信号prescale。

2. 设计思路
     波特率发生器模块产生一个需要频率的脉冲，类似于分频器，实际上其逻辑就是用计数器对输入参考时钟进行计数，当计到N时，这段时间对应的频率就是所需要的采样脉冲频率。
     其中，
