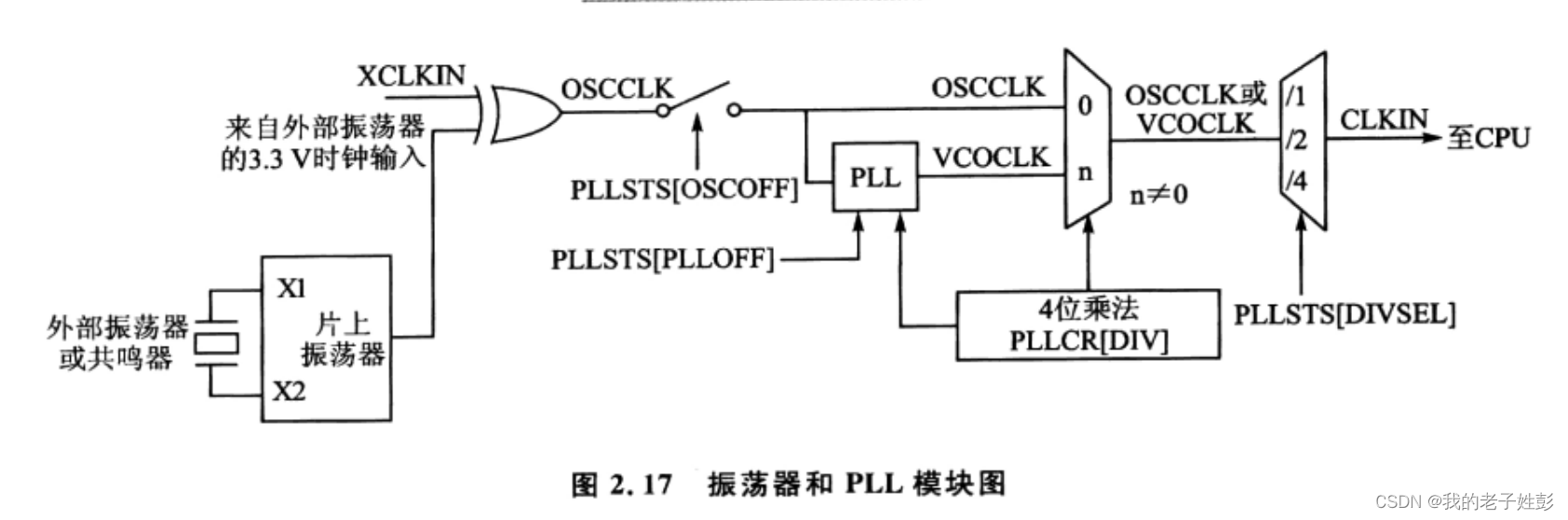

PLL模块框图

xclkin是直接进来的外部时钟；

而下面的是振荡器（晶振出来）的时钟

PLLSTS 锁相环状态寄存器 PLLCR 锁相环控制寄存器

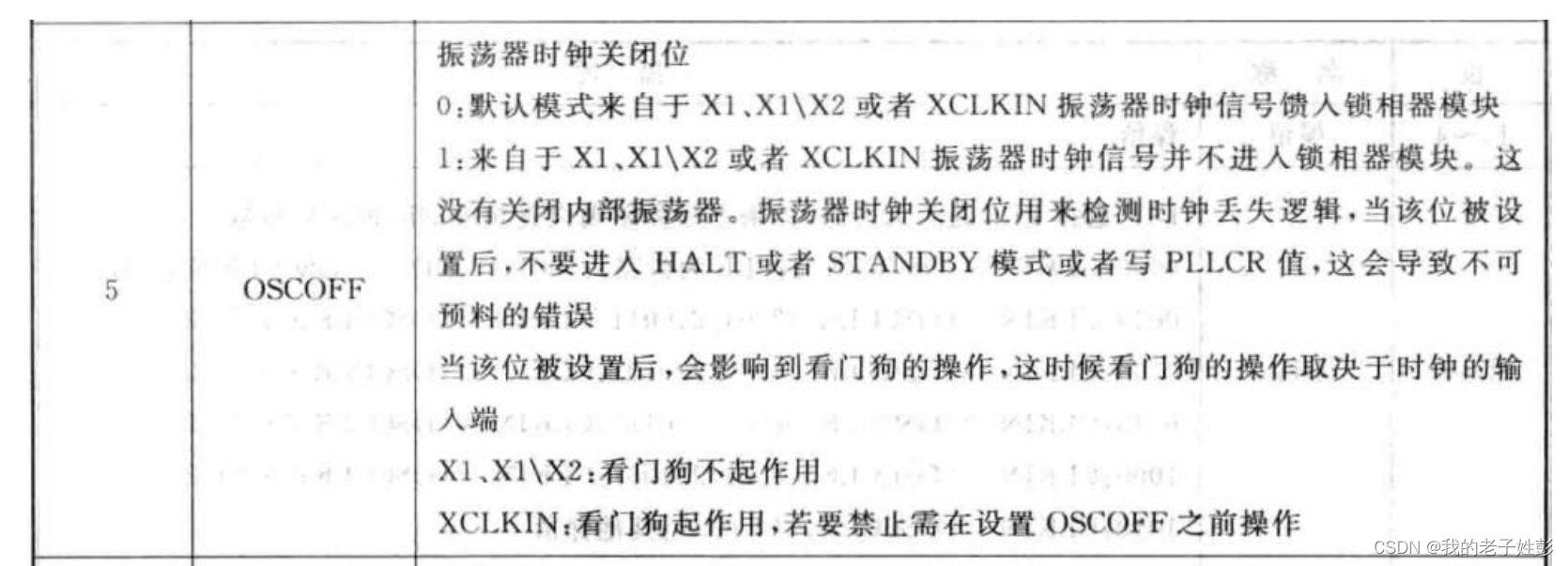

PLLSTS【oscoff】决定着外部时钟的输入

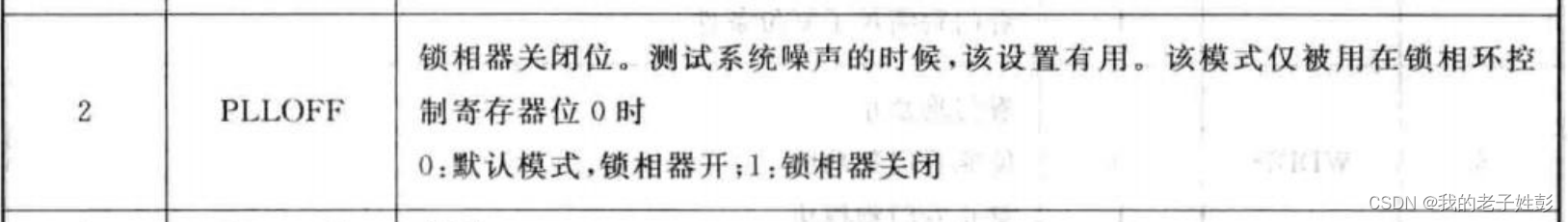

PLLSTS【plloff】锁相器关闭位 0使能PLL

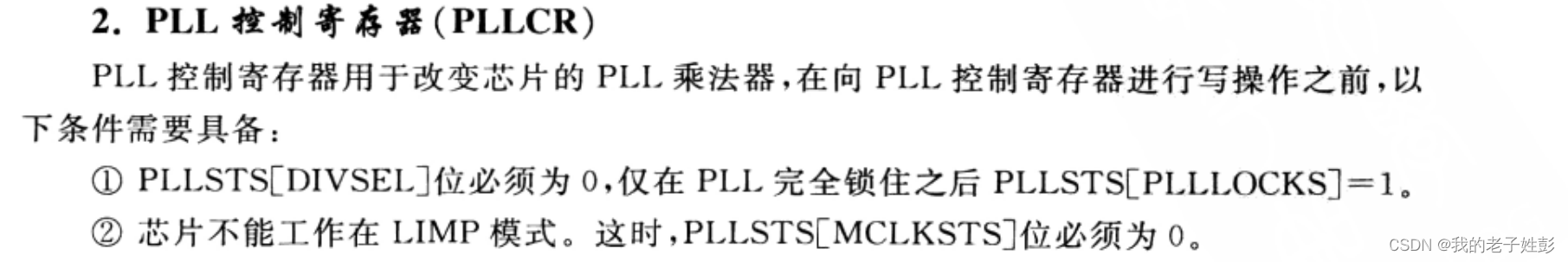

锁相环控制寄存器用于控制芯片 PLL 的倍数，在向 PLL 控制寄存器进行写操
作之前，需要具备以下两个条件。
（1）在 PLL 完全锁住后，即 PLLSTS[PLLLOCKS]=1。
（2）芯片不能工作在 LIMP 模式，即 PLLSTS[MCLKSTS]=0。

PLLSTS寄存器

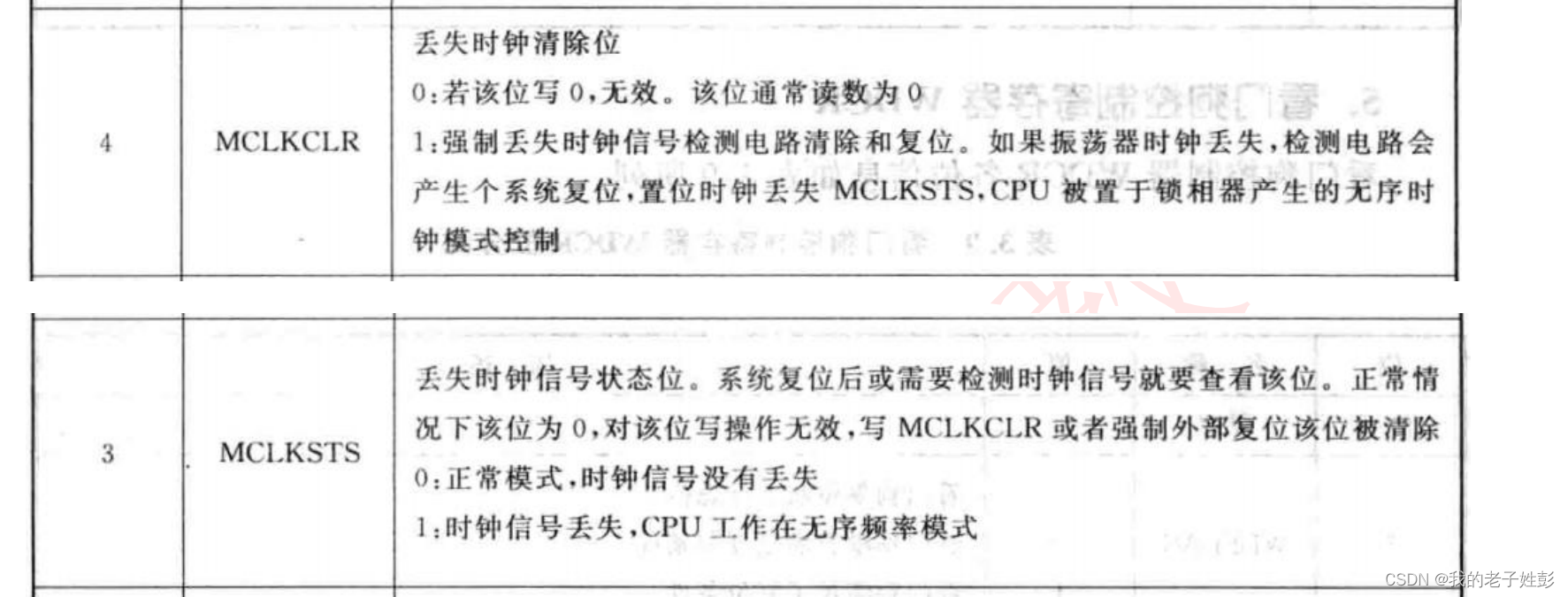

mclksts判断此位不能是1，如果是1

使用mclkclr位写1，mclksts清零此位

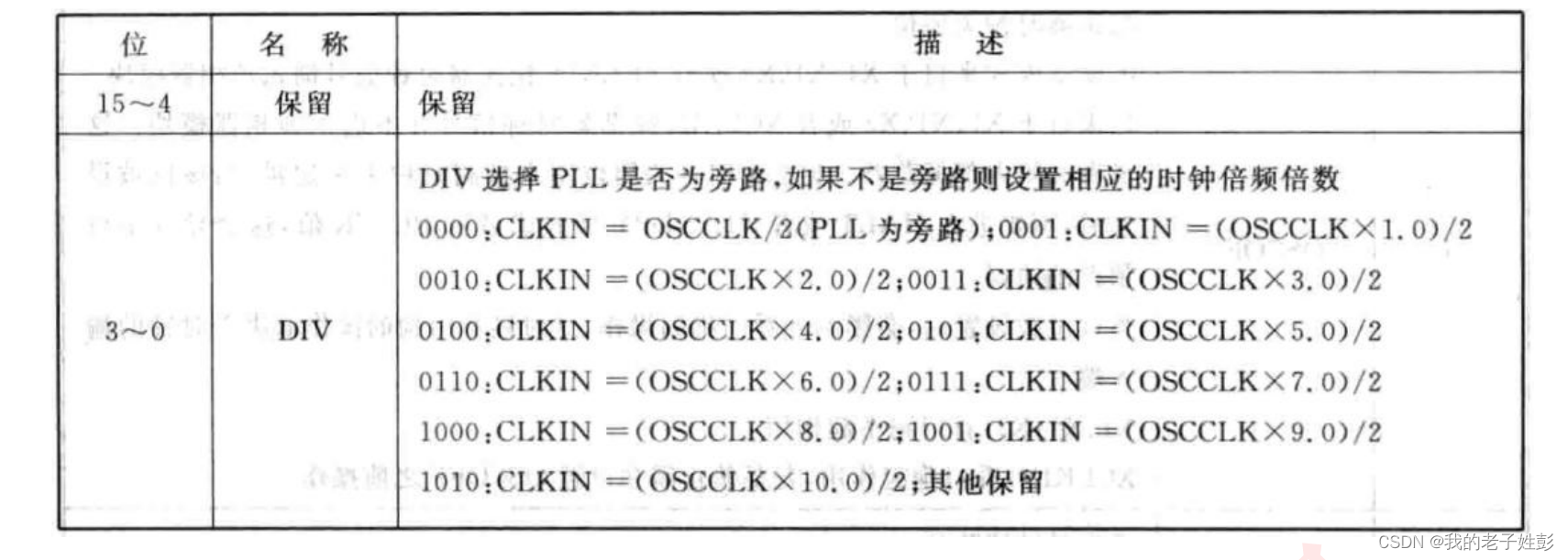

PLLCR 寄存器

DIV就是旁路PLL，即pLL配置了，不通给不作为系统时钟；

使用此PLLCR寄存器额外注意需要PLLSTS DIVSEL=0；

DIV设置好了，等待锁相环锁住就完成配置了

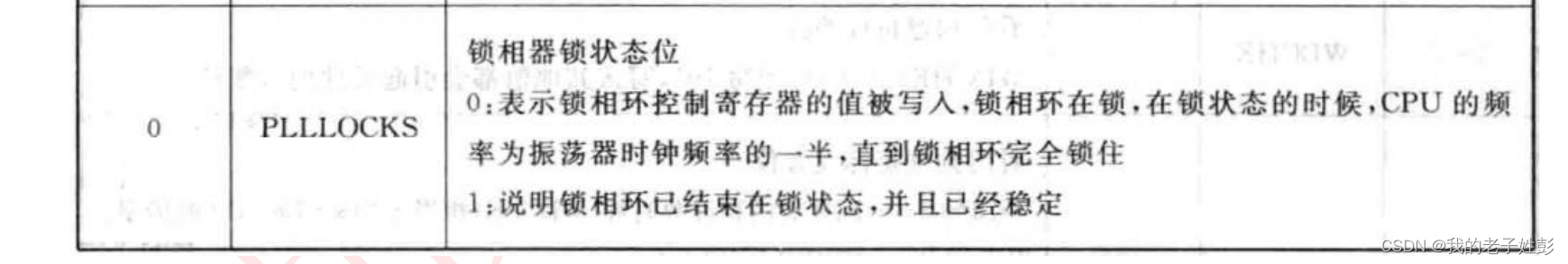

使用此寄存器倍频后，等待PLLSTS寄存器的PLLLOCK位=1完全锁住如下说明

最后通过PLLSTS【DIVSEL】分频送进系统时钟

最终的系统频率=输入时钟*DIV/DIVSEL div 有对应的表 DIVSEL也是

程序

void InitPll(Uint16 val, Uint16 divsel)//12 2
{
   volatile Uint16 iVol;


   if (SysCtrlRegs.PLLSTS.bit.MCLKSTS != 0)//时钟信号丢失位  1为丢失
   {
      EALLOW;

      SysCtrlRegs.PLLSTS.bit.MCLKCLR = 1;//时钟信号丢失 清除/复位
      EDIS;
      asm("        ESTOP0");     // Uncomment for debugging purposes
   }


   if (SysCtrlRegs.PLLSTS.bit.DIVSEL != 0)//如果分频了
   {
       EALLOW;
       SysCtrlRegs.PLLSTS.bit.DIVSEL = 0;//设置为不分
       EDIS;
   }

   if (SysCtrlRegs.PLLCR.bit.DIV != val)
   {

      EALLOW;

      SysCtrlRegs.PLLSTS.bit.MCLKOFF = 1;//丢失时钟检测关闭位  关闭
      SysCtrlRegs.PLLCR.bit.DIV = val;//倍频
      EDIS;
      DisableDog();

      while(SysCtrlRegs.PLLSTS.bit.PLLLOCKS != 1)//等待锁相器锁上 等于1
      {

      }

      EALLOW;
      SysCtrlRegs.PLLSTS.bit.MCLKOFF = 0;//丢失时钟检测关闭位   开启
      EDIS;
    }
    if((divsel != 2))  //
    {
        EALLOW;
        SysCtrlRegs.PLLSTS.bit.DIVSEL = divsel;//采用2分
        EDIS;
    }
}
