二维函数的图像必须用三维坐标系画，很多函数的图像长得很好看，很有意思。会可视化也会有利于我们理解更深刻。

（1）plot3,三维曲线图

在网上看到这图觉得挺好看：

t=0:pi/360:2*pi;
x=sin(t);
y=cos(t);
z=2*x.^2+y.^2;
figure
plot3(x,y,z,'Color','r','LineWidth',2);
xlabel('x');
ylabel('y');
zlabel('z');
title('z=(cos t)^2+2*(sin t)^2');
axis([-1.2 1.2 -1.2 1.2 1 2.2]);

在这里插入图片描述

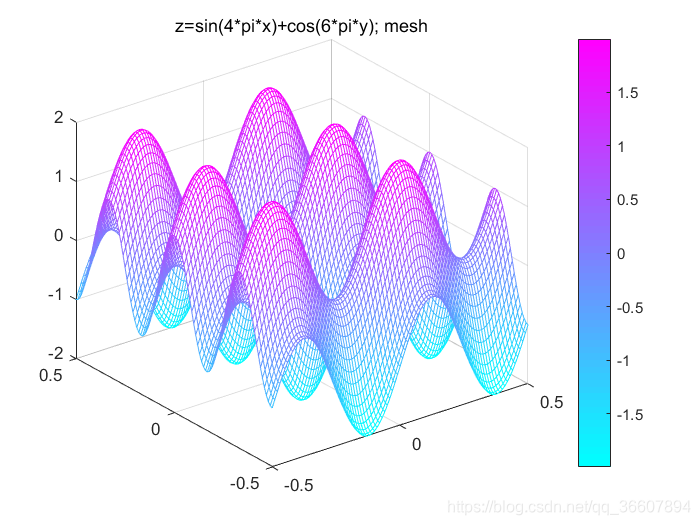

（2）mesh,网面图

clear all,clc;
t=-0.5:.01:0.5;
[x,y]=meshgrid(t);%形成格点矩阵
z=sin(4*pi*x)+cos(6*pi*y);
figure(1)
mesh(x,y,z);
axis([-0.5 0.5 -0.5 0.5 -2 2]);
title('z=sin(4*pi*x)+cos(6*pi*y); mesh')
colormap cool%cool是一种配色方案，还有其他方案如winter，summer····见help colormap
colorbar
