RK3562：MIPI多摄配置

已于 2023-06-06 10:14:58 修改
阅读量4.2k 收藏 19
点赞数 4
分类专栏： RK3562 camera调试 文章标签： 驱动开发 linux
于 2023-03-02 16:13:25 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_34341546/article/details/129302674
版权

前面介绍了RK3562有2路MIPI DPHY，4个MIPI CSI HOST，意味着最多的情况下，RK3562可以同时接入4个2lane的MIPI摄像头。这里介绍一下4路MIPI同时接入的时候，dts需要如何配置。

目录

（1）多摄连接框图

①2x4lane 双摄连接框图

② 4x2lane 四摄连接框图

（2）多摄DTS配置

①dts配置

②XML对应配置

③cameraHAL添加多路支持

（3）总结

（1）多摄连接框图

①2x4lane 双摄连接框图

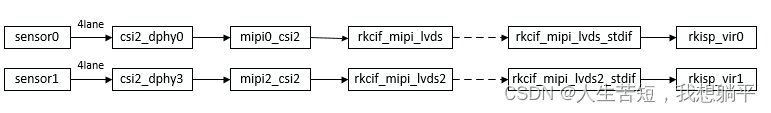

当RK3562接入两个4lane的摄像头，对应的连接框图如下：

dts按照上图进行配置即可，需要注意的是当多摄同时接入isp的时候，ISP必须使用回读模式，也就是必须将aiq运行起来，因此驱动注册成功之后，可以先在RKCIF的节点抓数据流确定驱动是否正常，或者单摄的场景下确认是否正常。

② 4x2lane 四摄连接框图

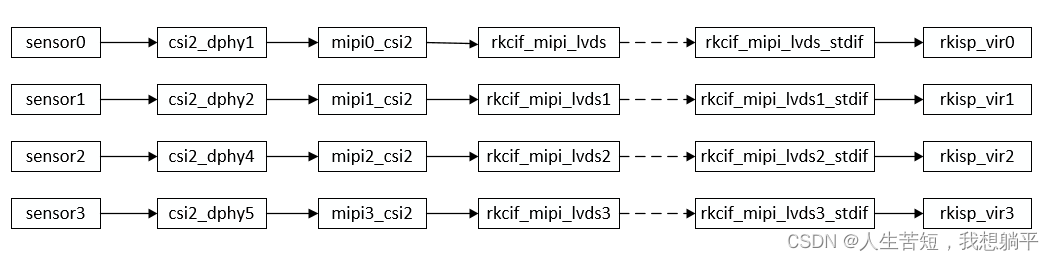

当RK3562同时接入4个2lane的摄像头时，对应的连接框图如下：

 硬件连接需要注意：两个DPHY采用split mode的分割模式。

（2）多摄DTS配置

①dts配置

这边主要介绍一下4路2lane的摄像头同时接入的场景下的dts配置，参考如下：

&csi2_dphy1 {
	status = "okay";

	ports {
		#address-cells = <1>;
		#size-cells = <0>;
		port@0 {
			reg = <0>;
			#address-cells = <1>;
			#size-cells = <0>;

			mipi_in_ucam0: endpoint@1 {
				reg = <1>;
				remote-endpoint = <&gc8034_out0>;
				data-lanes = <1 2>;
			};
		};
		port@1 {
			reg = <1>;
			#address-cells = <1>;
			#size-cells = <0>;

			csidphy1_out: endpoint@0 {
				reg = <0>;
				remote-endpoint = <&mipi0_csi2_input>;
			};
		};
	};
};

&csi2_dphy2 {
	status = "okay";

	ports {
		#address-cells = <1>;
		#size-cells = <0>;
		port@0 {
			reg = <0>;
			#address-cells = <1>;
			#size-cells = <0>;

			mipi_in_ucam2: endpoint@1 {
				reg = <1>;
				remote-endpoint = <&ov5695_out0>;
				data-lanes = <1 2>;
			};
		};
		port@1 {
			reg = <1>;
			#address-cells = <1>;
			#size-cells = <0>;

			csidphy2_out: endpoint@0 {
				reg = <0>;
				remote-endpoint = <&mipi1_csi2_input>;
			};
		};
	};
};

&csi2_dphy4 {
	status = "okay";

	ports {
		#address-cells = <1>;
		#size-cells = <0>;
		port@0 {
			reg = <0>;
			#address-cells = <1>;
			#size-cells = <0>;

			mipi_in_ucam1: endpoint@1 {
				reg = <1>;
				remote-endpoint = <&gc8034_out1>;
				data-lanes = <1 2>;
			};
		};
		port@1 {
			reg = <1>;
			#address-cells = <1>;
			#size-cells = <0>;

			csidphy4_out: endpoint@0 {
				reg = <0>;
				remote-endpoint = <&mipi2_csi2_input>;
			};
		};
	};
};

&csi2_dphy5 {
	status = "okay";

	ports {
		#address-cells = <1>;
		#size-cells = <0>;
		port@0 {
			reg = <0>;
			#address-cells = <1>;
			#size-cells = <0>;

			mipi_in_ucam3: endpoint@1 {
				reg = <1>;
				remote-endpoint = <&ov5695_out1>;
				data-lanes = <1 2>;
			};
		};
		port@1 {
			reg = <1>;
			#address-cells = <1>;
			#size-cells = <0>;

			csidphy5_out: endpoint@0 {
				reg = <0>;
				remote-endpoint = <&mipi3_csi2_input>;
			};
		};
	};
};

&i2c4 {
	status = "okay";

	dw9714: dw9714@c {
		compatible = "dongwoon,dw9714";
		status = "okay";
		reg = <0x0c>;
		rockchip,vcm-start-current = <10>;
		rockchip,vcm-rated-current = <85>;
		rockchip,vcm-step-mode = <5>;
		rockchip,camera-module-index = <0>;
		rockchip,camera-module-facing = "back";
	};

	gc8034: gc8034@37 {
		compatible = "galaxycore,gc8034";
		reg = <0x37>;
		clocks = <&cru CLK_CAM0_OUT2IO>;
		clock-names = "xvclk";
		pinctrl-names = "default";
		pinctrl-0 = <&camm0_clk0_out>;
		reset-gpios = <&gpio4 RK_PB6 GPIO_ACTIVE_LOW>;
		pwdn-gpios = <&gpio3 RK_PC0 GPIO_ACTIVE_LOW>;
		// dvdd-supply = <&vcc_mipicsi0>;
		rockchip,camera-module-index = <0>;
		rockchip,camera-module-facing = "back";
		rockchip,camera-module-name = "RK-CMK-8M-2-v1";
		rockchip,camera-module-lens-name = "CK8401";
		lens-focus = <&dw9714>;
		port {
			gc8034_out0: endpoint {
				remote-endpoint = <&mipi_in_ucam0>;
				data-lanes = <1 2>;
			};
		};
	};

	ov5695: ov5695@36 {
		compatible = "ovti,ov5695";
		reg = <0x36>;
		clocks = <&cru CLK_CAM1_OUT2IO>;
		clock-names = "xvclk";
		pinctrl-names = "default";
		pinctrl-0 = <&camm0_clk1_out>;
		reset-gpios = <&gpio3 RK_PD3 GPIO_ACTIVE_HIGH>;
		pwdn-gpios = <&gpio3 RK_PD1 GPIO_ACTIVE_HIGH>;
		// dvdd-supply = <&vcc_mipicsi2>;
		rockchip,camera-module-index = <2>;
		rockchip,camera-module-facing = "back";
		rockchip,camera-module-name = "TongJu";
		rockchip,camera-module-lens-name = "CHT842-MD";
		port {
			ov5695_out0: endpoint {
				remote-endpoint = <&mipi_in_ucam2>;
				data-lanes = <1 2>;
			};
		};
	};
};

&i2c5 {
	status = "okay";

	dw9714_1: dw9714_1@c {
		compatible = "dongwoon,dw9714";
		status = "okay";
		reg = <0x0c>;
		rockchip,vcm-start-current = <10>;
		rockchip,vcm-rated-current = <85>;
		rockchip,vcm-step-mode = <5>;
		rockchip,camera-module-index = <1>;
		rockchip,camera-module-facing = "front";
	};

	gc8034_1: gc8034_1@37 {
		compatible = "galaxycore,gc8034";
		reg = <0x37>;
		clocks = <&cru CLK_CAM2_OUT2IO>;
		clock-names = "xvclk";
		pinctrl-names = "default";
		pinctrl-0 = <&cam_clk2_out>;
		reset-gpios = <&gpio4 RK_PB5 GPIO_ACTIVE_LOW>;
		pwdn-gpios = <&gpio3 RK_PC1 GPIO_ACTIVE_LOW>;
		// dvdd-supply = <&vcc_mipicsi1>;
		rockchip,camera-module-index = <1>;
		rockchip,camera-module-facing = "back";
		rockchip,camera-module-name = "RK-CMK-8M-2-v1";
		rockchip,camera-module-lens-name = "CK8401-1";
		lens-focus = <&dw9714_1>;
		port {
			gc8034_out1: endpoint {
				remote-endpoint = <&mipi_in_ucam1>;
				data-lanes = <1 2>;
			};
		};
	};

	ov5695_1: ov5695-1@36 {
		compatible = "ovti,ov5695";
		reg = <0x36>;
		clocks = <&cru CLK_CAM3_OUT2IO>;
		clock-names = "xvclk";
		pinctrl-names = "default";
		pinctrl-0 = <&cam_clk3_out>;
		reset-gpios = <&gpio3 RK_PD2 GPIO_ACTIVE_HIGH>;
		pwdn-gpios = <&gpio3 RK_PD0 GPIO_ACTIVE_HIGH>;
		// dvdd-supply = <&vcc_mipicsi2>;
		rockchip,camera-module-index = <3>;
		rockchip,camera-module-facing = "back";
		rockchip,camera-module-name = "TongJu";
		rockchip,camera-module-lens-name = "CHT842-MD-1";
		port {
			ov5695_out1: endpoint {
				remote-endpoint = <&mipi_in_ucam3>;
				data-lanes = <1 2>;
			};
		};
	};
};

&csi2_dphy0_hw {
	status = "okay";
};

&csi2_dphy1_hw {
	status = "okay";
};

&mipi0_csi2 {
	status = "okay";

	ports {
		#address-cells = <1>;
		#size-cells = <0>;

		port@0 {
			reg = <0>;
			#address-cells = <1>;
			#size-cells = <0>;

			mipi0_csi2_input: endpoint@1 {
				reg = <1>;
				remote-endpoint = <&csidphy1_out>;
			};
		};

		port@1 {
			reg = <1>;
			#address-cells = <1>;
			#size-cells = <0>;

			mipi0_csi2_output: endpoint@0 {
				reg = <0>;
				remote-endpoint = <&cif_mipi_in0>;
			};
		};
	};
};

&mipi1_csi2 {
	status = "okay";

	ports {
		#address-cells = <1>;
		#size-cells = <0>;

		port@0 {
			reg = <0>;
			#address-cells = <1>;
			#size-cells = <0>;

			mipi1_csi2_input: endpoint@1 {
				reg = <1>;
				remote-endpoint = <&csidphy2_out>;
			};
		};

		port@1 {
			reg = <1>;
			#address-cells = <1>;
			#size-cells = <0>;

			mipi1_csi2_output: endpoint@0 {
				reg = <0>;
				remote-endpoint = <&cif_mipi_in1>;
			};
		};
	};
};

&mipi2_csi2 {
	status = "okay";

	ports {
		#address-cells = <1>;
		#size-cells = <0>;

		port@0 {
			reg = <0>;
			#address-cells = <1>;
			#size-cells = <0>;

			mipi2_csi2_input: endpoint@1 {
				reg = <1>;
				remote-endpoint = <&csidphy4_out>;
			};
		};

		port@1 {
			reg = <1>;
			#address-cells = <1>;
			#size-cells = <0>;

			mipi2_csi2_output: endpoint@0 {
				reg = <0>;
				remote-endpoint = <&cif_mipi_in2>;
			};
		};
	};
};

&mipi3_csi2 {
	status = "okay";

	ports {
		#address-cells = <1>;
		#size-cells = <0>;

		port@0 {
			reg = <0>;
			#address-cells = <1>;
			#size-cells = <0>;

			mipi3_csi2_input: endpoint@1 {
				reg = <1>;
				remote-endpoint = <&csidphy5_out>;
			};
		};

		port@1 {
			reg = <1>;
			#address-cells = <1>;
			#size-cells = <0>;

			mipi3_csi2_output: endpoint@0 {
				reg = <0>;
				remote-endpoint = <&cif_mipi_in3>;
			};
		};
	};
};

&rkcif {
	status = "okay";
};

&rkcif_mipi_lvds {
	status = "okay";

	port {
		cif_mipi_in0: endpoint {
			remote-endpoint = <&mipi0_csi2_output>;
		};
	};
};

&rkcif_mipi_lvds1 {
	status = "okay";

	port {
		cif_mipi_in1: endpoint {
			remote-endpoint = <&mipi1_csi2_output>;
		};
	};
};

&rkcif_mipi_lvds2 {
	status = "okay";

	port {
		cif_mipi_in2: endpoint {
			remote-endpoint = <&mipi2_csi2_output>;
		};
	};
};

&rkcif_mipi_lvds3 {
	status = "okay";

	port {
		cif_mipi_in3: endpoint {
			remote-endpoint = <&mipi3_csi2_output>;
		};
	};
};

&rkcif_mipi_lvds_sditf {
	status = "okay";

	port {
		mipi_lvds_sditf: endpoint {
			remote-endpoint = <&isp_vir0>;
		};
	};
};

&rkcif_mipi_lvds1_sditf {
	status = "okay";

	port {
		mipi_lvds1_sditf: endpoint {
			remote-endpoint = <&isp_vir1>;
		};
	};
};

&rkcif_mipi_lvds2_sditf {
	status = "okay";

	port {
		mipi_lvds2_sditf: endpoint {
			remote-endpoint = <&isp_vir2>;
		};
	};
};

&rkcif_mipi_lvds3_sditf {
	status = "okay";

	port {
		mipi_lvds3_sditf: endpoint {
			remote-endpoint = <&isp_vir3>;
		};
	};
};

&rkcif_mmu {
	status = "okay";
};

&rkisp {
	status = "okay";
};

&rkisp_mmu {
	status = "okay";
};

&rkisp_vir0 {
	status = "okay";

	port {
		#address-cells = <1>;
		#size-cells = <0>;

		isp_vir0: endpoint@0 {
			reg = <0>;
			remote-endpoint = <&mipi_lvds_sditf>;
		};
	};
};

&rkisp_vir1 {
	status = "okay";

	port {
		#address-cells = <1>;
		#size-cells = <0>;

		isp_vir1: endpoint@0 {
			reg = <0>;
			remote-endpoint = <&mipi_lvds1_sditf>;
		};
	};
};

&rkisp_vir2 {
	status = "okay";

	port {
		#address-cells = <1>;
		#size-cells = <0>;

		isp_vir2: endpoint@0 {
			reg = <0>;
			remote-endpoint = <&mipi_lvds2_sditf>;
		};
	};
};

&rkisp_vir3 {
	status = "okay";

	port {
		#address-cells = <1>;
		#size-cells = <0>;

		isp_vir3: endpoint@0 {
			reg = <0>;
			remote-endpoint = <&mipi_lvds3_sditf>;
		};
	};
};

②XML对应配置

xml需要配置4路，主要关键如下：

<Profiles cameraId="0" name="gc8034" moduleId="m00">
......
<aiq.multicamera value="true"/> <!-- true or false -->
<Profiles cameraId="0" name="gc8034" moduleId="m01">
......
<aiq.multicamera value="true"/> <!-- true or false -->
<Profiles cameraId="0" name="ov5695" moduleId="m02">
......
<aiq.multicamera value="true"/> <!-- true or false -->
<Profiles cameraId="0" name="ov5695" moduleId="m03">
......
<aiq.multicamera value="true"/> <!-- true or false -->

③cameraHAL添加多路支持

cameraHAL默认只支持2路，需要添加多路的支持：

diff --git a/psl/rkisp2/RKISP2PSLConfParser.cpp b/psl/rkisp2/RKISP2PSLConfParser.cpp
old mode 100644
new mode 100755
index 0e835ca..3e12530
--- a/psl/rkisp2/RKISP2PSLConfParser.cpp
+++ b/psl/rkisp2/RKISP2PSLConfParser.cpp
@@ -1297,7 +1297,7 @@ std::string RKISP2PSLConfParser::getImguMediaDevice(int cameraId,std::shared_ptr
     HAL_TRACE_CALL(CAM_GLBL_DBG_HIGH);
     std::vector<std::string> mediaDevicePaths;
     std::vector<std::string> mediaDevicePath;
-    std::vector<std::string> mediaDeviceNames {"rkisp1","rkisp0"};
+    std::vector<std::string> mediaDeviceNames {"rkisp3","rkisp2","rkisp1","rkisp0"};
 //    for (auto it : mediaDeviceNames) {
 //        mediaDevicePath = getMediaDeviceByModuleName(it);
 //        LOGD("@%s : %s,mediaDevicePathSize:%d", __FUNCTION__,it.c_str(),mediaDevicePath.size());

（3）总结

RK3562多MIPI摄像头主要配置分享完毕。

rk3568 适配摄像头 (mipi 单摄)
weixin_35723192的博客
04-23 2694
活学活用，欢迎诸位订阅原作者。
rk3568 适配摄像头 (双摄)
weixin_35723192的博客
05-05 3228
rk3568 适配双摄像其实就是逐个适配单摄像头，只是两颗摄像头的数据总线可能不同(cif+mipi)，也可能相同(mipi(2lane) x 2)。几乎相同的上电时许，不同的时钟信号和总线协议决定加载过程会略有不同。
RK3562 camera调试：MIPI资源和配置
qq_34341546的博客
02-28 4658
RK3562 camera dts配置
NPU性能深度评测：瑞芯微RK3588、RK3576、RK3568、RK3562
最新发布
创龙，嵌入式一体化解决方案商
04-07 914
随着AI技术不断发展，越来越多的嵌入式设备开始集成NPU（神经网络处理单元），以实现更高效的AI推理。作为国产芯片厂商的佼佼者，瑞芯微推出的RK3588、RK3576、RK3568、RK3562系列芯片在市场中占据了重要地位。
基于android的 rk3399 同时支持多个USB摄像头
hnjzfwy的博客
10-25 1168
基于android的 rk3399 同时支持多个USB摄像头
RK3566 linux调试双目摄像头 同时开启
professionalmcu的专栏
09-11 2616
基于RK3566做人脸识别，选用了一款双目摄像头，RGB+IR，RGB Sensor为GC2093，IR Sensor为GC2053。MIPI CSI使用split mode，可以同时读取两个Sensor的图像。
[RK-Linux] RK3562 I2C驱动TP芯片GSL3680
Systemcall名屋
06-22 628
[RK-Linux] RK3562 I2C驱动TP芯片GSL3680
RK3562开发板：安卓Linux开发从入门到精通(二)
Industio_优快云的博客
04-02 1318
这篇教程中：我们将重点介绍串口调试、ADB调试接口测试以及显示接口测试。希望通过本文的学习，能够帮助您更好地掌握RK3562的使用技巧，实现您的项目目标。让我们一起深入学习RK3562的各项接口功能，为您的项目开发提供更多的可能性和便利。
迅为RK3562开发板专为3562编写10大分类2900+页文档
mucheni的博客
05-28 715
iTOP-3562开发板采用瑞芯微RK3562处理器，内部集成了四核A53+Mali G52架构，主频2GHZ，内置1TOPSNPU算力，RK809动态调频。支持几乎全格式的H.264解码，支持1080p@60fps的解码，支持4K@30fps的H.265解码，以及1080p@60fps的H.264编码。此外还包括高质量的JPEG编解码器。板载千兆以太网、USB3.0、MIPI、LVDS、RGB、HDMI、MIP1、两路CAMERA、SARADC、4G、5G通信模块等接口一应俱全。
RK3588平台开发系列讲解（显示篇）MIPI详解
内核笔记
09-04 1454
沉淀、分享、成长，让自己和他人都能有所收获！😄。
飞凌嵌入式RK3576开发板的MIPI-CSI调试——通路解析
飞凌嵌入式
07-19 1704
飞凌嵌入式最新推出的OK3576-C开发板拥有丰富的资源接口，其中支持5个CSI-2接口，意味着最多可同时支持5路摄像头的输入。本文介绍了RK3576处理器的Camera通路，以及如何配置MIPI-CSI摄像头的不同输出格式。
RK3399调试MIPI屏幕的一些知识延伸
qq_41561171的博客
04-12 3495
MIPI（移动行业处理器接口）是Mobile Industry Processor Interface的缩写。MIPI（移动行业处理器接口）是MIPI联盟发起的为移动应用处理器制定的开放标准。 名词解释 • DCS (DisplayCommandSet)：DCS是一个标准化的命令集，用于命令模式的显示模组。 • DSI, CSI (DisplaySerialInterface, CameraSerialInterface • DSI 定义了一个位于处理器和显示模组之间的高速串行接口。 • CSI 定义了一个
RK356X camera 配置
weixin_71997855的博客
12-16 976
如图一所示，RK356X提供了4lane的mipi接口，可以选择一个camera使用4lane，也可以将4lane分为0 1/2 3 两个2lane。其中分为三个dphy（dphy0, dphy1, dphy2）,dphy0和其他两个互斥，即使用了dphy0就不用另外两个，用了另外两个之一，就不能用dphy0。Mipi可以为sensor->dphy->csi2->vicap 然后vicap_sditf->isp_vir,也可以为sensor->dphy->isp_vir。所以需要配置上述节点为okay。
迅为瑞芯微RK3562开发板/核心板板载千兆以太网、USB3.0、MIPI、LVDS、RGB、HDMI、MIP1、两路CAMERA、SARADC、4G、5G通信模块等接口
mucheni的博客
11-27 370
iTOP-3562开发板/核心板采用瑞芯微RK3562处理器，内部集成了四核A53+Mali G52架构，主频2GHZ，内置1TOPSNPU算力，RK809动态调频。支持几乎全格式的H.264解码，支持1080p@60fps的解码，支持4K@30fps的H.265解码，以及1080p@60fps的H.264编码。核心板+底板方式，拆卸方便，核心板240PIN引脚全部引出，产品升级自如，适用于各个应用场合。、自动语音识别(ASR)、图像分类驾驶员辅助系统(ADAS)、车牌识别、物体识别等。
RK3562 NPU开发环境搭建
阿xin*的嵌入式AI
07-19 979
在Ubuntu搭建RK3562 NPU开发环境，并运行Python和C Demo全过程。
让RK3562教你嵌入式开发！（四）
Industio_优快云的博客
04-10 1478
接着上篇介绍Debian的文章，这篇文章先把Debian的后续说完紧接着Android 13 SDK编译这个教程就完美结束啦。
RK3568平台入门到精通系列讲解之KERNEL开发篇（MIPI 双摄像头添加）
03-16 979
RK3568平台入门到精通系列讲解之KERNEL开发篇（MIPI 双摄像头添加）
RK3562 VS RK3566 性能解析
热门推荐
Industio_优快云的博客
08-31 1万+
RK3562是深圳触觉智能最新推出的一款高性能核心板及其开发套件，采用四核A53+Mali G52架构，主频2GHz，内置1T NPU算力以及13M ISP，拥有丰富的外围接口。其次在解码方面，支持H.264 1080P@60fps、H.265 4K@30fps；编码方面支持H.264 1080P@60fps，此外还有高质量JPEG编解码。
双MIPI摄像头图像系统设计
HackEle的博客
11-18 716
双MIPI摄像头图像系统设计介绍FPGA 的一大优势是我们可以实现并行图像处理数据流。虽然任务比较重，但是我们不需要昂贵的 FPGA，我们可以使用成本低廉范围中的一个，例如 Spartan 7 或 Artix 7。对于这个项目，将展示如何设计一个简单的图像处理应用程序，该应用程序平行处理两个摄像头。本项目主要使用 Digilent PCAM 扩展板。PCAM 扩展板为最多四个 PCAMS 提供接口...
rk3562 mipi接触屏
03-01
### RK3562 MIPI 触摸屏驱动支持与配置 对于RK3562芯片，MIPI触摸屏的支持和配置过程与其他RK356x系列芯片相似。为了确保触摸屏能够正常工作，在设备树（Device Tree Source, DTS）文件中需要正确设置触摸屏的相关参数。 #### 设备树中的触摸屏节点配置 在DTS文件中定义触摸屏的具体属性非常重要。这些属性通常包括但不限于： - `compatible`: 定义使用的具体触摸控制器型号。 - `reg`: I/O地址范围或其他硬件资源分配。 - `interrupt-parent` 和 `interrupts`: 中断父节点及中断线编号。 - `touch-gpio`, `reset-gpio`: GPIO引脚用于控制触摸屏的中断信号和复位操作[^1]。 - `tp-size`: 描述触摸板尺寸信息。 - `max-x`, `max-y`: 屏幕X轴Y轴的最大分辨率值[^3]。 ```c &i2c0 { status = "okay"; gt9xx: touchscreen@5d { compatible = "goodix,gt9xx"; reg = <0x5d>; interrupt-parent = <&gpio1>; interrupts = <7 IRQ_TYPE_LEVEL_LOW>; /* GPIO1_7 */ reset-gpios = <&gpio1 8 GPIO_ACTIVE_HIGH>; /* GPIO1_8 */ max-x = <1080>; max-y = <1920>; tp-size = <...>; }; }; ``` 这段代码展示了如何在一个假设性的I²C总线上挂载Goodix GT9XX触控IC作为子节点，并指定了必要的GPIO连接和其他特性。实际应用时应根据具体的硬件设计调整相应的寄存器地址、GPIO编号以及其他特定于所选传感器的数据字段。 #### 驱动程序加载验证 当内核成功加载并初始化了触摸屏驱动之后，日志输出应当包含来自该模块的消息，比如版本字符串或是探测(`probe`)成功的提示。这表明系统已经识别到了外接的触摸装置并且尝试启动其对应的固件或软件栈。 如果遇到任何问题，如无法看到预期的日志条目，则可能是由于DTS设定不准确造成的；此时建议仔细对照官方文档和技术手册来修正错误之处。 #### 坐标映射校准 有时即使触摸功能可用，也可能存在坐标系错乱的情况——即手指点击的位置未能精确对应到屏幕上相应的地方。针对这类现象，可以通过调用制造商提供的工具命令（例如`gtp_change_x2y`），或者直接编辑内核源码里的某些宏定义来进行手动干预，从而实现更精准的操作体验优化。
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

人生苦短，菜的抠脚

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
