在刚刚学习的STM32单片机之后,我就想知道是否可以查看单片机内部的运行参数以及运行时间,直到看到鱼鹰的文章后,我了解到了MDK的仿真不止有断点和变量窗口,原来有很多功能。
ITM调试机制
这是一种新的调试方式。这个调试方式可以用单片机向电脑的KEIL的调试状态下的显示窗口发送printf,也可以用scanf输入数据。
在pc上编写过C语言的人都知道,printf可以向控制台输出,scanf可以从控制台获取输入,这里的printf/scanf都是标准库函数,利用操作系统的这些函数,我们可以很方便的调试程序。
我们使用是工具:
KEIL 5.15
JLINK V9
STM32F103VET6单片机
首先,配置一下JLINK的初始化配置文件。

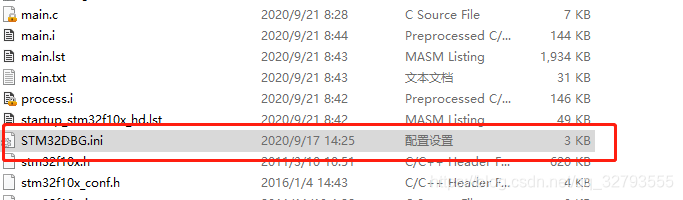

将下面文件放置在你的工程下,并取任意名称,这里笔者取名为 STM32DBG.ini
/******************************************************************************/
/* STM32DBG.INI: STM32 Debugger Initialization File */
/******************************************************************************/
// <<< Use Configuration Wizard in Context Menu >>> //
/******************************************************************************/
/* This file is part of the uVision/ARM development tools. */
/* Copyright (c) 2005-2007 Keil Software. All rights reserved. */
/* This software may only be used under the terms of a valid, current, */
/* end user licence from KEIL for a compatible version of KEIL software */
/* development tools. Nothing else gives you the right to use this software. */
/******************************************************************************/
FUNC void DebugSetup (void) {
// <h> Debug MCU Configuration
// <o1.0> DBG_SLEEP <i> Debug Sleep Mode
// <o1.1> DBG_STOP <i> Debug Stop Mode
// <o1.2> DBG_STANDBY <i> Debug Standby Mode
// <o1.5> TRACE_IOEN <i> Trace I/O Enable
// <o1.6..7> TRACE_MODE <i> Trace Mode
// <0=> Asynchronous
// <1=> Synchronous: TRACEDATA Size 1
// <2=> Synchronous: TRACEDATA Size 2
// <3=> Synchronous: TRACEDATA Size 4
// <o1.8> DBG_IWDG_STOP <i> Independant Watchdog Stopped when Core is halted
// <o1.9> DBG_WWDG_STOP <i> Window Watchdog Stopped when Core is halted
// <o1.10> DBG_TIM1_STOP <i> Timer 1 Stopped when Core is halted
// <o1.11> DBG_TIM2_STOP <i> Timer 2 Stopped when Core is halted
// <o1.12> DBG_TIM3_STOP <i> Timer 3 Stopped when Core is halted
// <o1.13> DBG_TIM4_STOP <i> Timer 4 Stopped when Core is halted
// <o1.14> DBG_CAN_STOP <i> CAN Stopped when Core is halted
// </h>
_WDWORD(0xE0042004, 0x00000027); // DBGMCU_CR
_WDWORD(0xE000ED08, 0x20000000); // Setup Vector Table Offset Register
}
DebugSetup(); // Debugger Setup
放在工程底下就可以了。
这里对这个文件做简单的解释,
_WDWORD(0xE0042004, 0x00000027); // DBGMCU_CR
这一句表示想 0xE0042004地址处写入 0x000000027,这个寄存器是各个位表示的含义在注释中给出了详细的解释。 0x27即表示
BIT0 DBG_SLEEP
BIT1 DBG_STOP
BIT2 DBG_STANDBY
BIT5 TRACE_IOEN
注意,要使用ITM机制,必须要打开BIT5。

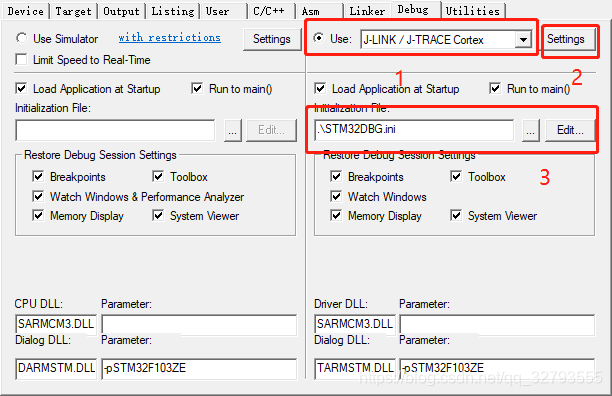

这里面我用的JLINK V9,按照如上配置,先设置位JLINK,然后将上面STM32DBG.INI文件的位置加载进来。
然后点开settings,配置DEBUG

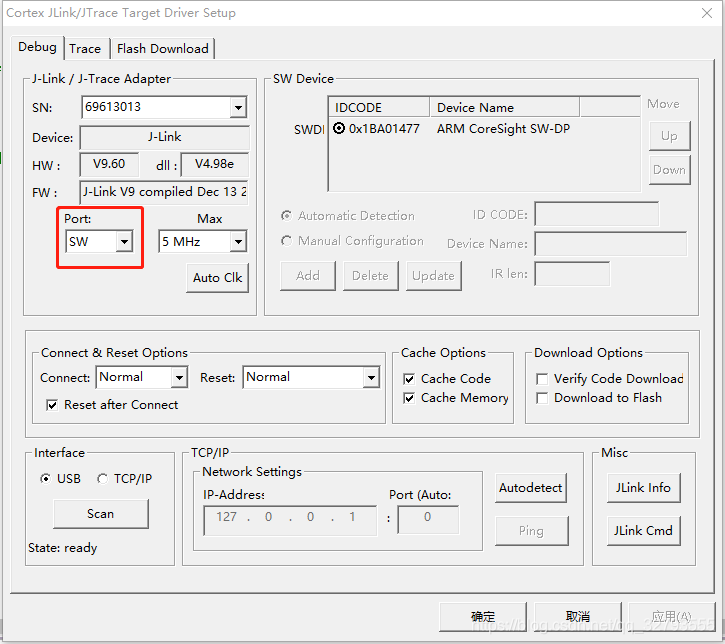

一定要配置成SW模式。然后切换到trace界面。

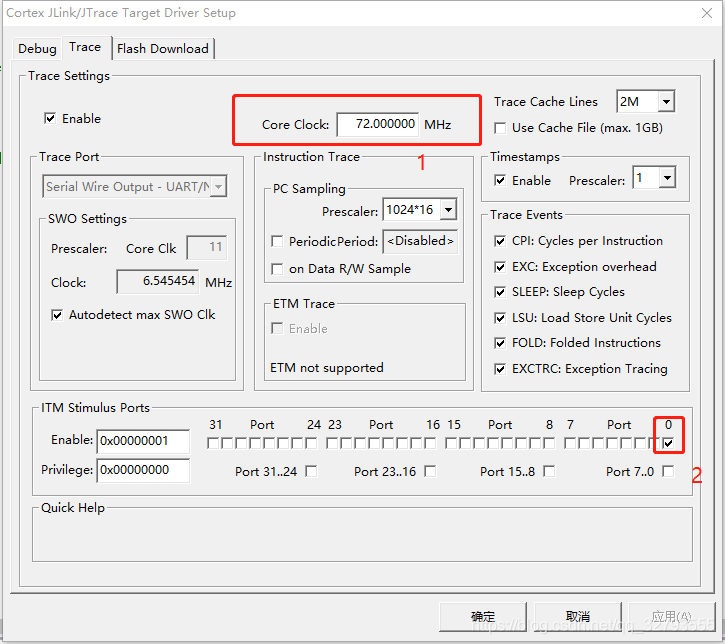

这里Core Clock一定要配置成你的单片机的主频,我这里用STM32F103VET6,主频是72MHZ。
只勾选位0就可以,其余的尽量保持一致。
然后就配置好了,启动仿真。

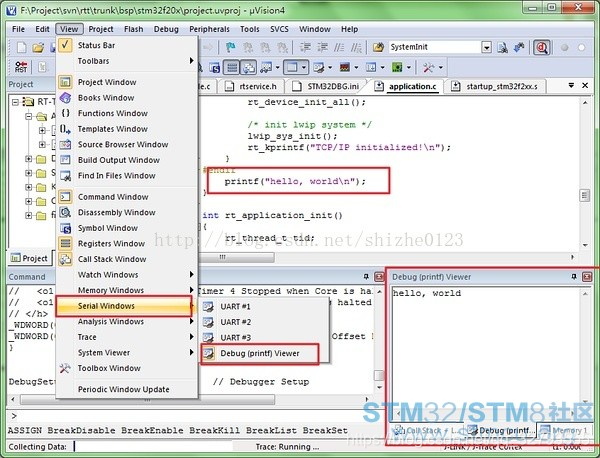

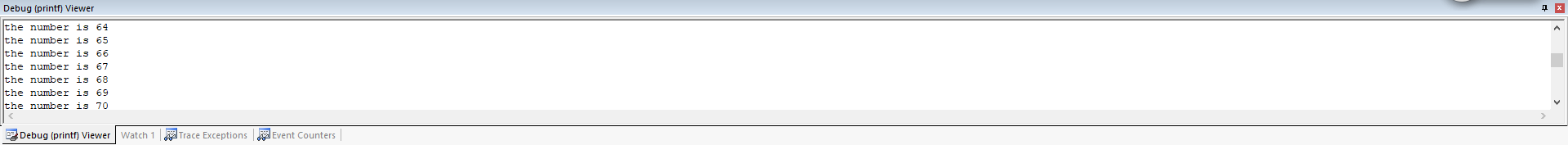

然后我们可以打开观察了
这里的printf和scanf函数我们需要在函数里面添加代码。
#define ITM_Port8(n) (*((volatile unsigned char *)(0xE0000000+4*n)))
#define ITM_Port16(n) (*((volatile unsigned short*)(0xE0000000+4*n)))
#define ITM_Port32(n) (*((volatile unsigned long *)(0xE0000000+4*n)))
#define DEMCR (*((volatile unsigned long *)(0xE000EDFC)))
#define TRCENA 0x01000000
#pragma import(__use_no_semihosting_swi)
struct __FILE { int handle; /* Add whatever you need here */ };
FILE __stdout;
FILE __stdin;
int fputc(int ch, FILE *f)
{
return ITM_SendChar(ch);
}
volatile int32_t ITM_RxBuffer;
int fgetc(FILE *f)
{
while (ITM_CheckChar() != 1) __NOP();
return (ITM_ReceiveChar());
}
int ferror(FILE *f)
{
/* Your implementation of ferror */
return EOF;
}
void _ttywrch(int c)
{
fputc(c, 0);
}
int __backspace()
{
return 0;
}
void _sys_exit(int return_code)
{
label:
goto label; /* endless loop */
}

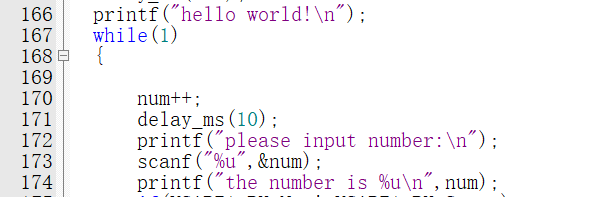

加入如下部分

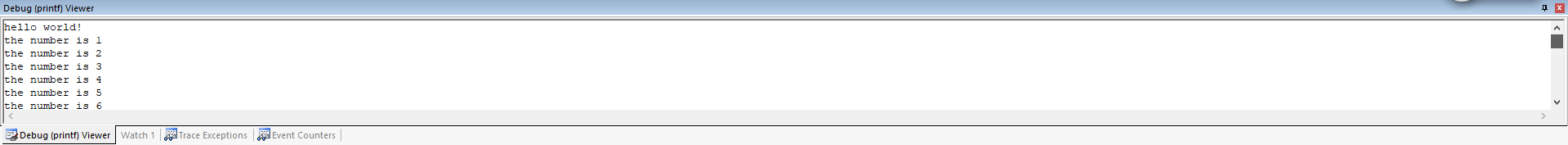

然后我们就在各个部分可以观察到了。

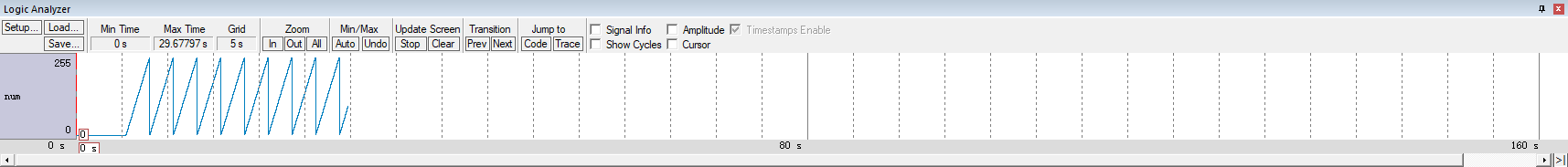

这里选中变量,点击右键add "num " to —logic analyzer即可。
然后就大工告成了。
最后要感谢鱼鹰的文章。
