SSR: 反射光线通过rayTracing 与场景物体求交

算法流程：

1.从屏幕空间发射光线，计算fragment的反射光线（reflection ray)

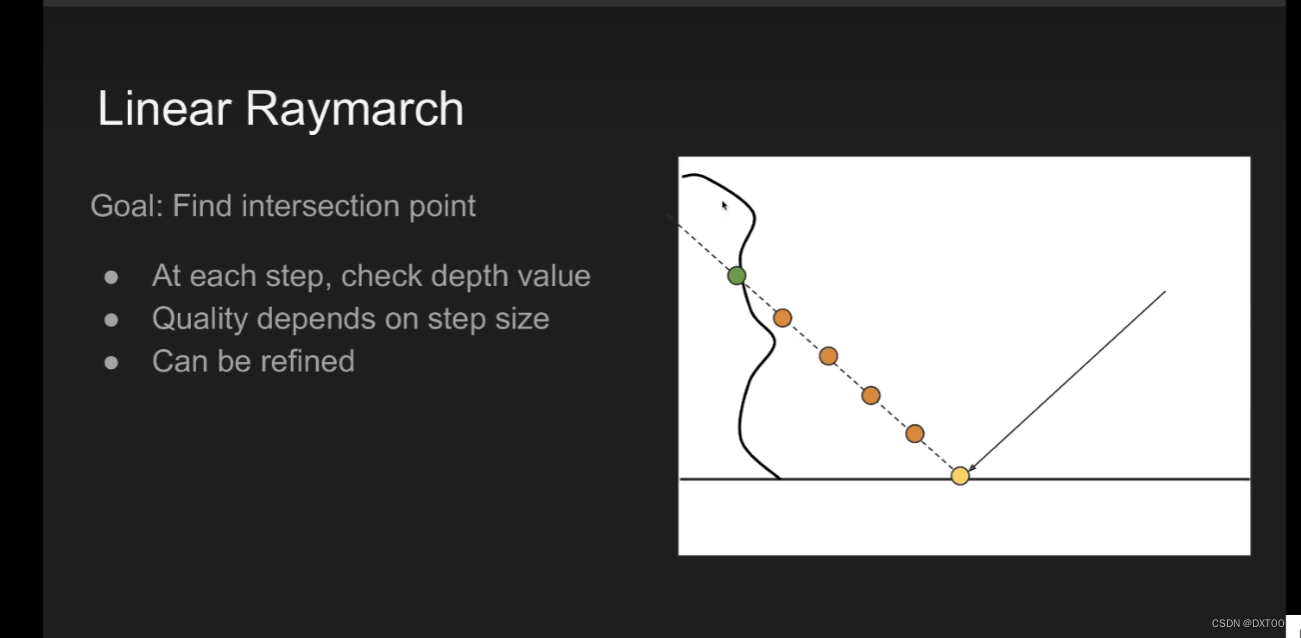

2.对reflection ray做ray marching,利用深度图判断时候有交点

3.使用相交点的像素颜色作为反射颜色

反射光线逐步步进，直到到达或超过mesh点上的深度

问题：步长怎么算？

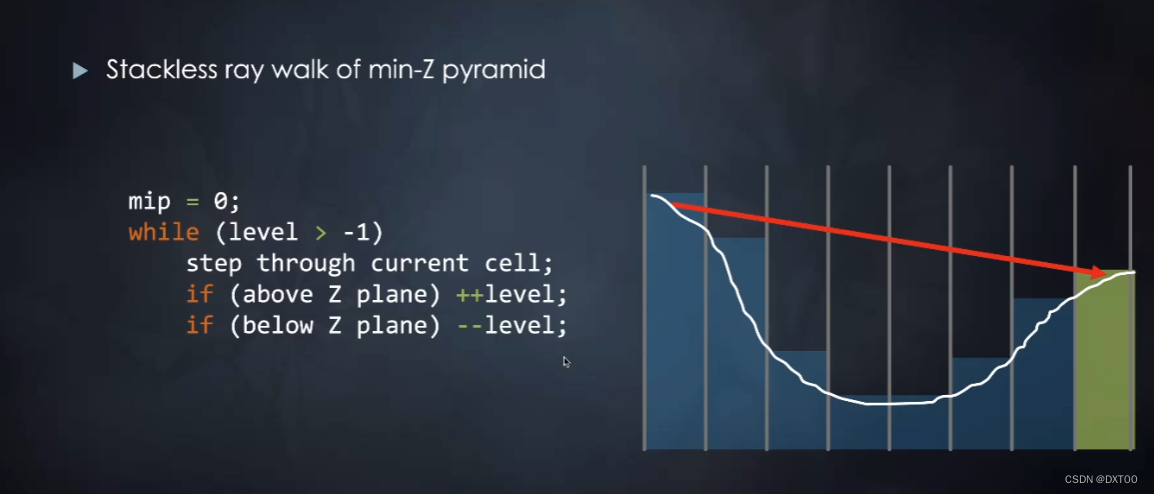

-->通过HiZ求步长

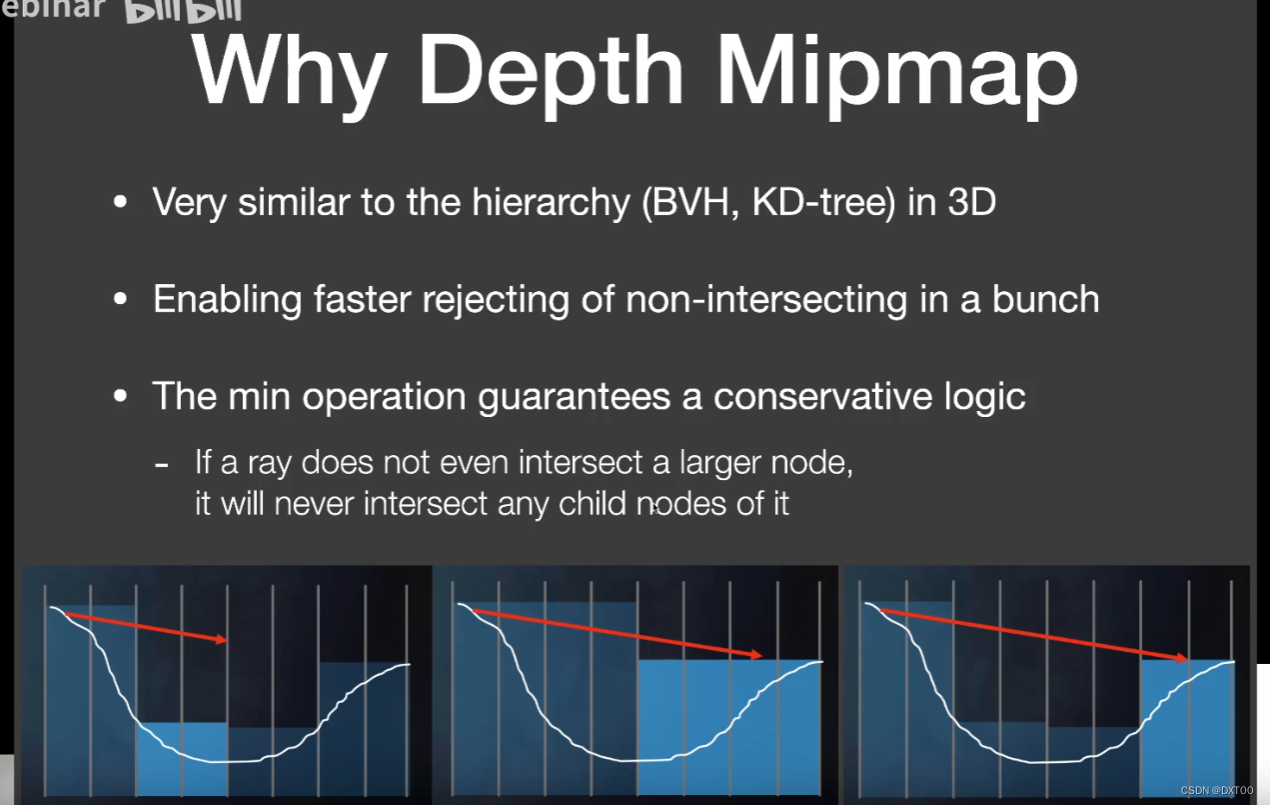

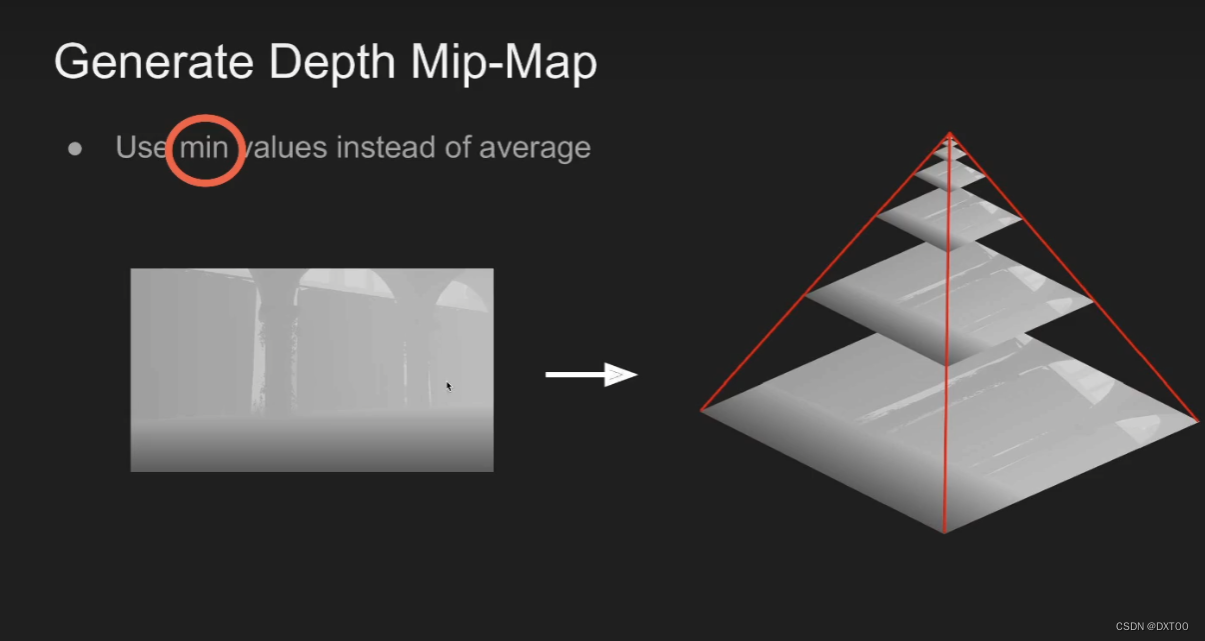

对深度图做mipmap，上一层的像素是前一层的最小值

 如果没命中，增大步长，如果超过深度了减少步长

 存在问题：

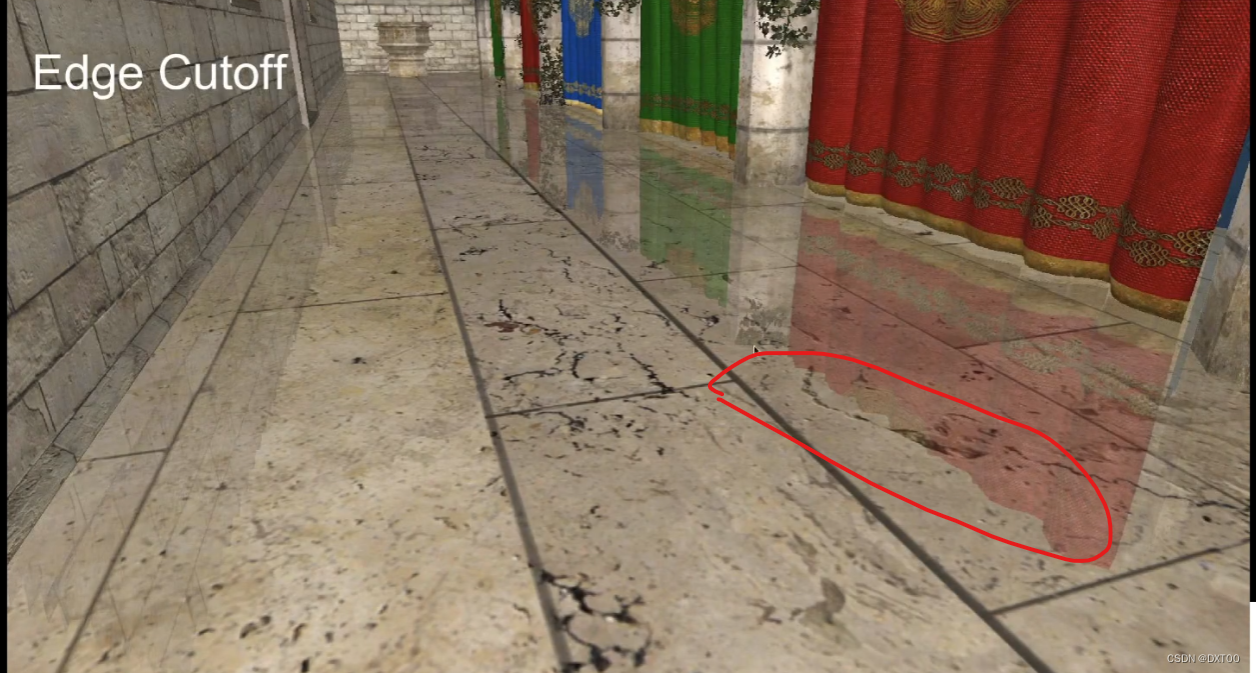

1.交点超出屏幕空间（可以通过虚化解决）

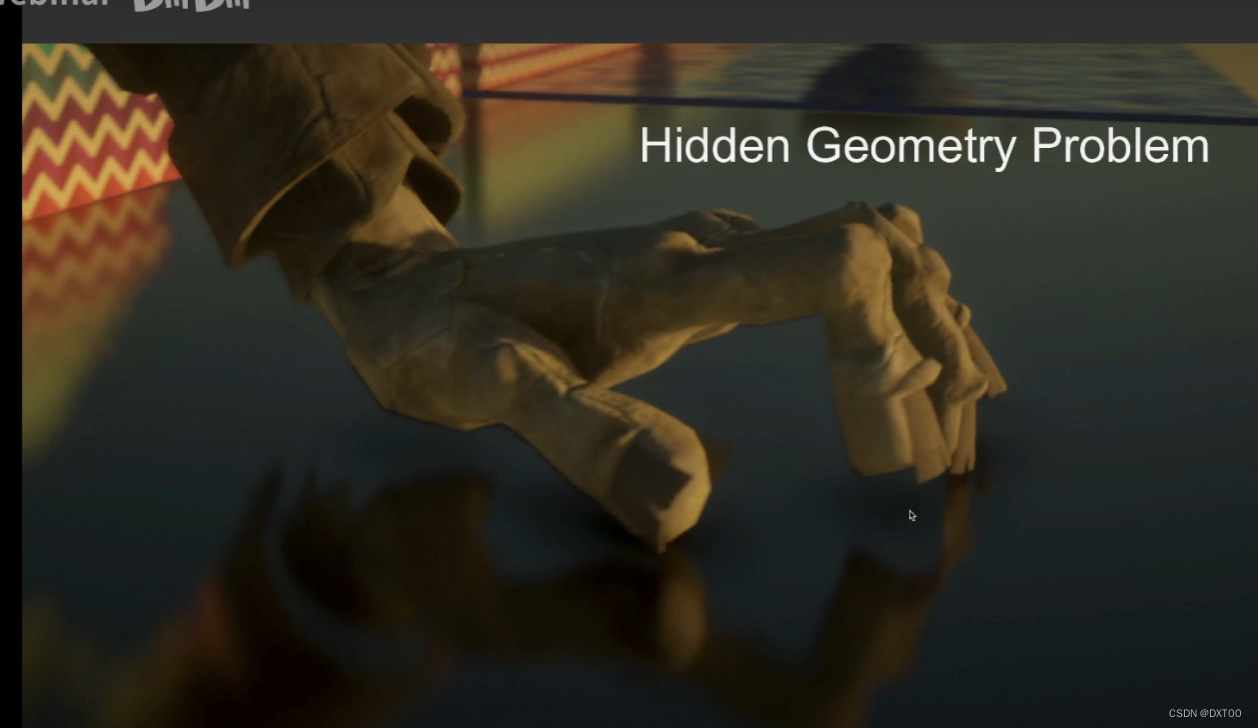

2.反射交点，没有场景物体的信息
