7系列FPGA逻辑资源解析

本文详细解析了7系列FPGA的逻辑结构,重点介绍了Slice架构,包括SLICEL和SLICEM,强调了其在逻辑、存储和移位寄存器功能中的应用。新增的第2个寄存器提供了性能提升和资源优化,使得从Virtex-6和Spartan-6 FPGA向7系列迁移更为便捷。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

前言

​ 之前使用过7系列相关的FPGA,但一直没有了解过7系列FPGA的逻辑结构,所以感觉有些遗憾,7系列FPGA的逻辑结构参考资料:

  • wp 405-7 series FPGAS The Logical Advantage
  • ug 474-7 Series FPGAs Configurable Logic Block

本文翻译自wp 405-7series FPGAS The Logical Advantage,就是7系列逻辑优势的白皮书,自然先看白皮书了,不过翻译过程中,难免有疏漏,希望读者指正批评。


CLB(Configurabe Logic Block)(可编程逻辑块)

​ 可编程逻辑块是构建所有可编程数字电子系统的基础,自Xilinx在1980年发布FPGA以来,可编程逻辑块(查找表,寄存器)成为所有应用数字电子系统市场和应用的必要组成部分,这篇白皮书描述了基于28nm工艺下,7-series FPGA的可编程逻辑块特性,相比先前Xilinx FPGA,新的特性将给数字设计工程师带来优势。通用的逻辑结构允许在单个资源中实现大量的逻辑和存储功能,提供更好的性能、功耗和成本。

简介

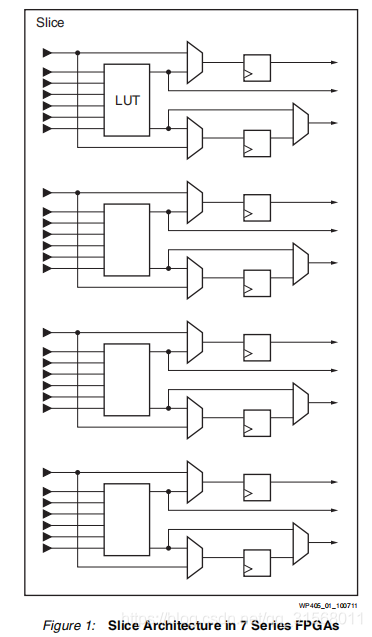

​ CLB是 Xilinx FPGA核心的逻辑结构,CLB内由Slice组成,Slice包含LUT(查找表),Carry Chains(进位链,与其他Slice相连),寄存器。这些Slice可以配置为逻辑、算数、存储、移位寄存器功能。近些年,CLB技术持续革新,使得使用大量CLB资源的成本降低,并提供更好的性能。在2000年时,引入了原始的 Virtex® and Spartan®-II 设计,在设计内,一个CLB由2个Slice组成,一个Slice由2个4输入LUT和2个寄存器组成,在7-series FPGA内作了巨大的改变,一个Slice由4个6输入LUT和8个寄存器组成。如图1:

在这里插入图片描述

注:Slice内查找表和寄存器变多了,基本结构没变

7 系列FPGA Slice 架构

​ 所有 7-series FPGA 家族(Artix™-7, Kintex™-7, and Virtex-7 devices
