设备树Pinctrl宏定义分析

一、 前期思考：

问题

位于arch\arm\dts\imx6ull-pinfunc-snvs.h文件

/*The pin function ID：
 * <mux_reg conf_reg input_reg mux_mode input_val>
 */
#define MX6ULL_PAD_SNVS_TAMPER0__GPIO5_IO00 0x0008 0x004C 0x0000 0x5 0x0

这种宏定义用法在C语言如何使用？

想法

有没有可能是在初始化数组的时候使用，比如 ：

uint32_t *Pin = {MX6ULL_PAD_SNVS_TAMPER0__GPIO5_IO00}

后来想到数组初始化需要,逗号隔开才行。

解惑

该文件位于dts目录下，所以属于设备树使用的文件，同时设备树语法支持包含头文件用法：#include <xxx.h>

---

二、设备树调用头文件分析

设备树调用头文件位置：arch\arm\dts\imx6ull-colibri.dtsi

pinctrl_snvs_usdhc1_cd: snvs-usdhc1-cd-grp {
    fsl,pins = <
        MX6ULL_PAD_SNVS_TAMPER0__GPIO5_IO00	0x1b0b0 /* CD */
        >;
};

fsl,pin结点解释

参考链接：

• linux_pinctrl相关介绍
• Device_Tree_Doc

Required properties for pin configuration node:
- fsl,pins: each entry consists of 6 integers and represents the mux and config
  setting for one pin. The first 5 integers <mux_reg conf_reg input_reg mux_val
  input_val> are specified using a PIN_FUNC_ID macro, which can be found in
  imx*-pinfunc.h under device tree source folder. The last integer CONFIG is
  the pad setting value like pull-up on this pin. And that's why fsl,pins entry
  looks like <PIN_FUNC_ID CONFIG> in the example below.

Bits used for CONFIG:
NO_PAD_CTL(1 << 31): indicate this pin does not need config.

---

三、Drivers解析设备树 具体分析

Drivers解析设备树实现：drivers\pinctrl\freescale\pinctrl-imx6ul.c

static int imx6ul_pinctrl_probe(struct platform_device *pdev)
    //drivers\pinctrl\freescale\pinctrl-imx.c
    //1. platform_driver和device_driver根据of_match_table进行匹配，匹配成功调用probe函数
    ->imx_pinctrl_probe()
    	//2. 解析dt设备树
    	-> imx_pinctrl_probe_dt()
    		//3. 解析pinctrl 引脚功能
    		-> imx_pinctrl_parse_functions()
    			//4. 解析'fsl,pins'属性
    			-> imx_pinctrl_parse_groups()
    				//5. 读取'fsl,pins'属性
    				->imx_pinctrl_parse_pin_mem()

1. 解析fsl,pins属性：

/*
 * Each pin represented in fsl,pins consists of 5 u32 PIN_FUNC_ID and
 * 1 u32 CONFIG, so 24 types in total for each pin.
 */
#define FSL_IMX8_PIN_SIZE 12
#define FSL_PIN_SIZE 24
#define SHARE_FSL_PIN_SIZE 20

static int imx_pinctrl_parse_groups(struct device_node *np,
				    struct imx_pin_group *grp,
				    struct imx_pinctrl_soc_info *info,
				    u32 index)
{
	int size, pin_size;
	const __be32 *list, **list_p;
	int i;

	dev_dbg(info->dev, "group(%d): %s\n", index, np->name);

	if (info->flags & IMX8_USE_SCU)
		pin_size = FSL_IMX8_PIN_SIZE;
	else if (info->flags & SHARE_MUX_CONF_REG)
		pin_size = SHARE_FSL_PIN_SIZE;
	else
		pin_size = FSL_PIN_SIZE;
	/* Initialise group */
	grp->name = np->name;

	/*
	 * the binding format is fsl,pins = <PIN_FUNC_ID CONFIG ...>,
	 * do sanity check and calculate pins number
	 */
	list = of_get_property(np, "fsl,pins", &size);
	if (!list) {
		dev_err(info->dev, "no fsl,pins property in node %s\n", np->full_name);
		return -EINVAL;
	}

	list_p = &list;

    ...
	...

	return 0;
}

为给定节点查找具有fsl,pins的属性，并返回list指针：list = of_get_property(np, "fsl,pins", &size);

2. 读取fsl,pins属性：

int imx_pinctrl_parse_pin_mem(struct imx_pinctrl_soc_info *info,
			  unsigned int *grp_pin_id, struct imx_pin *pin,
			  const __be32 **list_p)
{
	struct imx_pin_memmap *pin_memmap = &pin->pin_conf.pin_memmap;
	u32 mux_reg = be32_to_cpu(*((*list_p)++));
	u32 conf_reg;
	u32 config;
	unsigned int pin_id;
	struct imx_pin_reg *pin_reg;

	if (info->flags & SHARE_MUX_CONF_REG) {
		conf_reg = mux_reg;
	} else {
		conf_reg = be32_to_cpu(*((*list_p)++));
		if (!conf_reg)
			conf_reg = -1;
	}

	pin_id = (mux_reg != -1) ? mux_reg / 4 : conf_reg / 4;
	pin_reg = &info->pin_regs[pin_id];
	pin->pin = pin_id;
	*grp_pin_id = pin_id;
	pin_reg->mux_reg = mux_reg;
	pin_reg->conf_reg = conf_reg;
	pin_memmap->input_reg = be32_to_cpu(*((*list_p)++));
	pin_memmap->mux_mode = be32_to_cpu(*((*list_p)++));
	pin_memmap->input_val = be32_to_cpu((*(*list_p)++));

	/* SION bit is in mux register */
	config = be32_to_cpu(*((*list_p)++));
	if (config & IMX_PAD_SION)
		pin_memmap->mux_mode |= IOMUXC_CONFIG_SION;
	pin_memmap->config = config & ~IMX_PAD_SION;

	dev_dbg(info->dev, "%s: 0x%x 0x%08lx", info->pins[pin_id].name,
			pin_memmap->mux_mode, pin_memmap->config);

	return 0;
}

最后读取到 宏定义展开MX6ULL_PAD_SNVS_TAMPER0__GPIO5_IO00 0x1b0b0的结果，然后传递给下面数据中保存：

• pin_reg->mux_reg -> 0x0008
• pin_reg->conf_reg -> 0x004C
• pin_memmap->input_reg -> 0x0000
• pin_memmap->mux_mode -> 0x05
• pin_memmap->input_val -> 0x0
• pin_memmap->config -> 0x1b0b0

---

三、fsl,pin属性含义

上述参数根据 IMX6ULL参考手册 定义有完整定义。

MX6ULL_PAD_SNVS_TAMPER0__GPIO5_IO00引脚为复用引脚，相关定义位于 参考手册第32章节：IOMUX Controller（IOMUXC）

属性说明

• mux_reg：MUX Control Regisrter offset address（复用控制寄存器 偏移地址）
• mux_mode：MUX Control Regisrter Data (复用控制寄存器 设置值)
• conf_reg：PAD Control Regisrter offset address (引脚控制寄存器 偏移地址)
• config：PAD Control Regisrter Data (引脚控制寄存器 设置值)
• input_reg：XXX_SELECT_INPUT DAISY Register offset address (菊花链配置寄存器 偏移地址)
• input_val：XXX_SELECT_INPUT DAISY Register Data(菊花链配置寄存器 设置值)

---

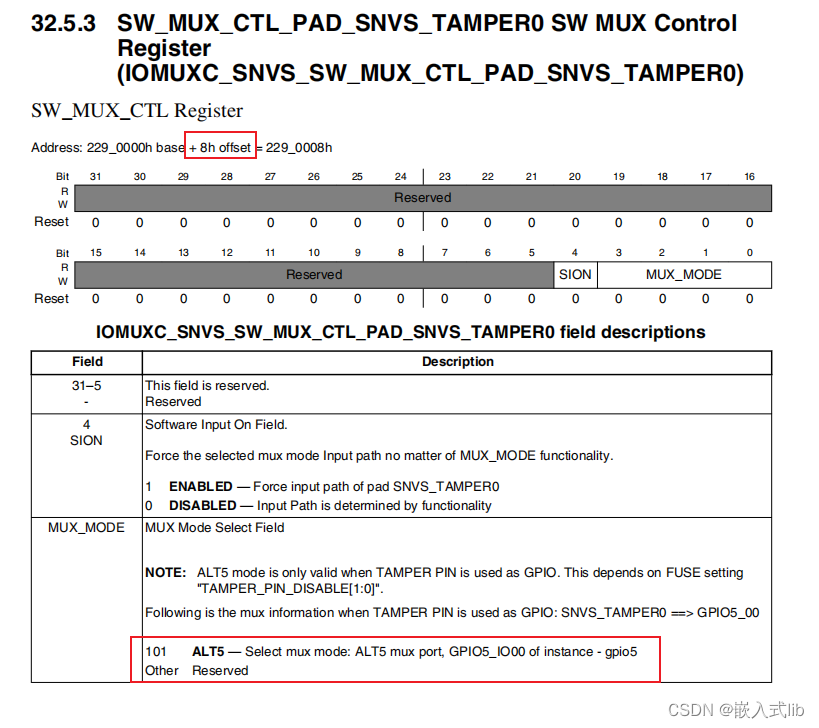

1. mux_reg、mux_mode属性

mux_reg：复用控制寄存器 偏移地址：0x08h => 0x0008

mux_mode：前4个bit：MUX_MODE(复用模式) 默认为GPIO模式：101(Bin) => 0x5(Hex)

---

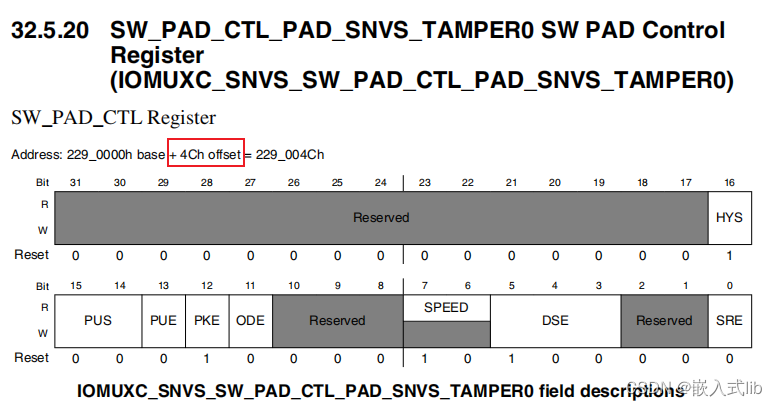

2. conf_reg属性

conf_reg：引脚控制寄存器 偏移地址：0x4Ch -> 0x004C

---

3. config属性

config：引脚控制寄存器 参数设置：0x1b0b0

0x1b0b0 (Hex)
0001 1011 0000 1011 0000 (Bin)

32b     ----------     0b

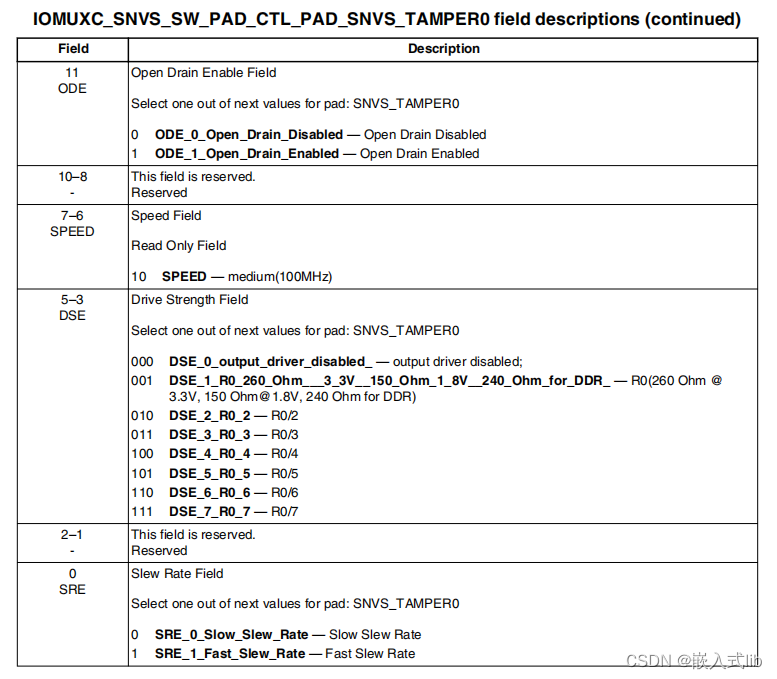

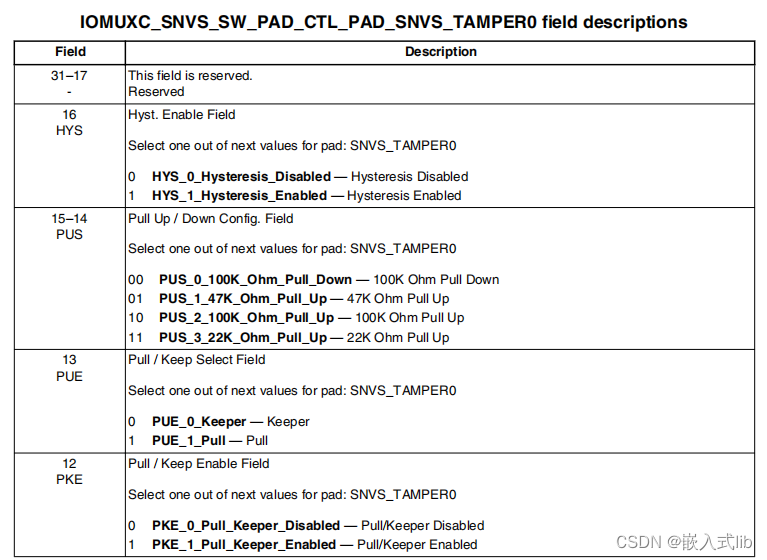

由此可知，设置引脚参数为：

• Bit 31-17：Reserved

• Bit 16（HYS）：HYS_1_Hysteresis_Enabled

• Bit 15-14（PUS）：PUS_2_100K_Ohm_Pull_Up

• Bit 13（PUE）：PUE_1_Pull

• Bit 12（PKE）：PKE_1_Pull_Keeper_Enabled

• Bit 11（ODE）：ODE_0_Open_Drain_Disable

• Bit 10 - 8：Reserved

• Bit 7-6（SPEED）： medium(100MHz)

• Bit 5-3（DSE）：DSE_6_R0_6

• Bit 2-1：Reserved

• Bit 0（SRE）：SRE_0_Slow_Slew_Rate

---

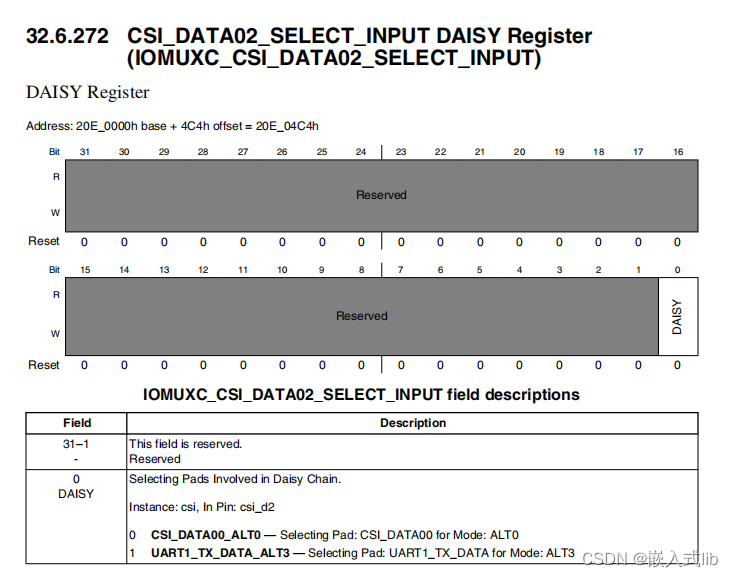

4. input_reg，input_val属性

input_reg：菊花链配置寄存器 偏移地址，MX6ULL_PAD_SNVS_TAMPER0__GPIO5_IO00无该设置，所以设置为0x0000。
input_val：菊花链配置寄存器 偏移地址，MX6ULL_PAD_SNVS_TAMPER0__GPIO5_IO00无该设置，所以设置为0x0。

---

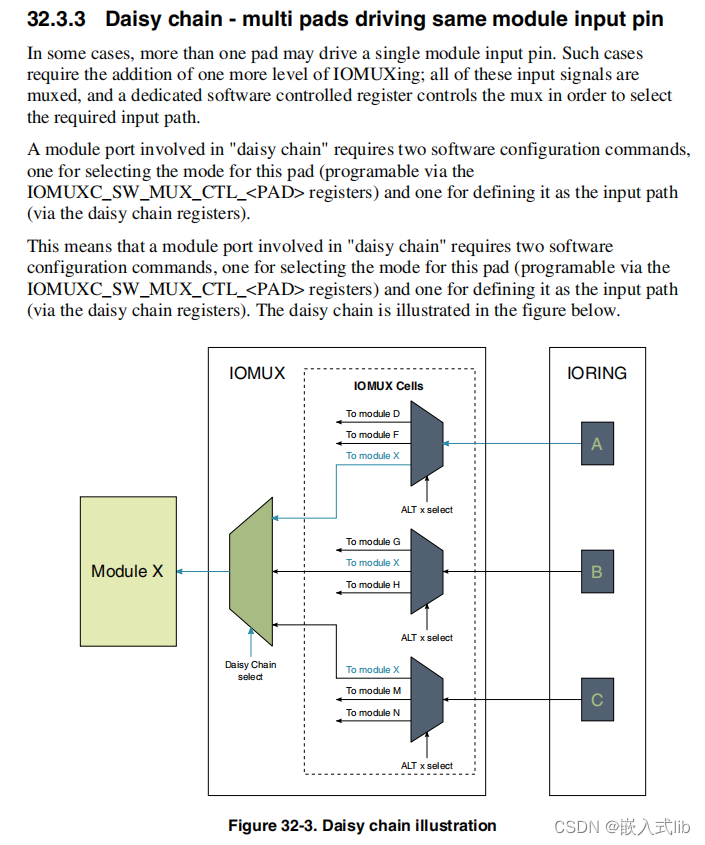

四、菊花链

---

参考

• 《IMX6ULLRM.pdf》

• linux_pinctrl相关介绍

• Device_Tree_Doc
