设备树的介绍和基础使用

设备树的介绍和使用

---

为什么引进设备树：

• device部分是描述硬件的。一般device部分的代码会放在内核源码中arch/arm/plat-xxx和arch/arm/machxxx下面。但是随着Linux支持的硬件越来越多，在内核源码下关于硬件描述的代码也越来越多。并且每修改一下就要编译一次内核。
• 长此以往Linux内核里面就存在了大量“垃圾代码”，而且非常多，这里说的“垃圾代码”是关于对硬件描述的代码。从长远看，这些代码对Linux内核本身并没有帮助，所以相当于Linux内核是“垃圾代码”。但是并不是说平台总线这种方法不好。
• 为了解决这个问题，设备树就被引入到了Linux上。使用设备树来剔除相对内核来说的“垃圾代码”，既用设备树来描述硬件信息，用来替代原来的device部分的代码。虽然用设备树替换了原来的device部分，但是平台
  总线模型的匹配和使用基本不变。并且对硬件修改以后不必重新编译内核。直接需要将设备树文件编译成二进制文件，在通过bootloader传递给内核即可。

所以设备树就是用来描述硬件资源的文件。

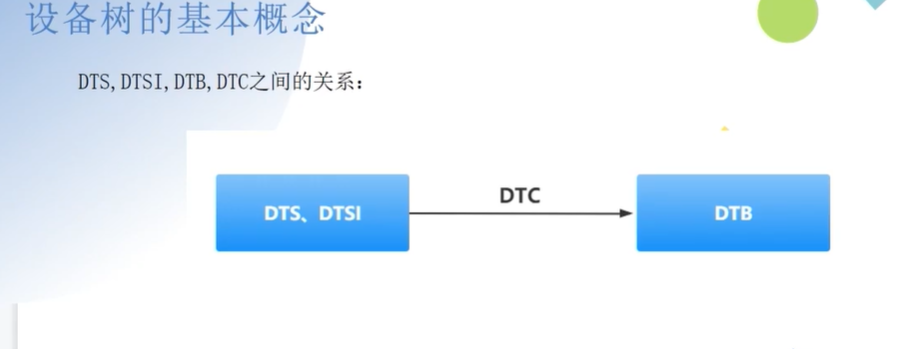

基本名词解释

1. DT:Device Tree //设备树
2. FDT:Flattened Device Tree //开放设备树，起源于OpenFirmware (OF)
3. dts: device tree source的缩写 //设备树源码
4. dtsi: device tree source include的缩写 //通用的设备树源码
5. dtb: device tree blob的缩写//编译设备树源码得到的文件
6. dtc: device tree compiler的缩写 //设备树编译器

设备树编译格式：

编译设备树: dtc -I dts -0 dtb -o xxx.dtb xxx.dts

反编译设备树: dtc -I dtb -0 dts -o xxx.dts xxx.dtb

设备树的基本语法：

常用属性

根节点：

/dts-v1/;
/{

};

子节点：

格式：
    [label:]node-name[@unit-address]{
        [properties-list]
        [child-node-list]
    };

如：

nodel{ //子节点，名称node1
    nodel_child{
            //同级节点下不能出现相同名称
    };
};

• 节点名称：在对节点进行命名的时候，一般要体现设备的类型，比如网口一般命名成ethernet，串口一般命名成uart，对于名称一般要遵循下面的命令格式。

格式:[标签]:<名称>[@<设备地址>]
其中，[标签]和[@<设备地址>]是可选项，<名称>是必选项。另外，这里的<设备地址>没有实际意义，只是让节点名称更人性化，更方便阅读。
举例:
  uart: serial@02288000 其中， uart就是这个节点标签，也叫别名， serial@02288000就是节点名称。
