VLSI —— 运算模块设计

最新推荐文章于 2024-12-17 21:47:30 发布
最新推荐文章于 2024-12-17 21:47:30 发布
阅读量3.7k 收藏 20
点赞数 4
分类专栏： 笔记 ic vlsi
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_29768741/article/details/107074304
版权

文章目录

二进制加法器

1. 基础知识

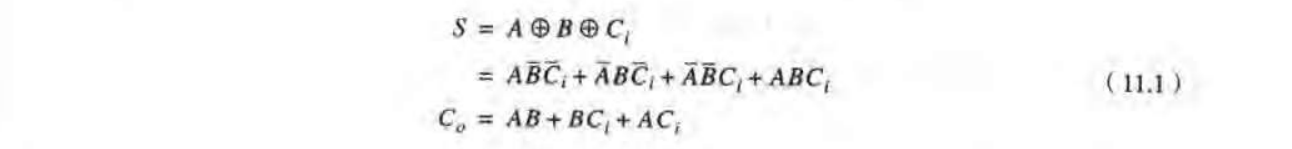

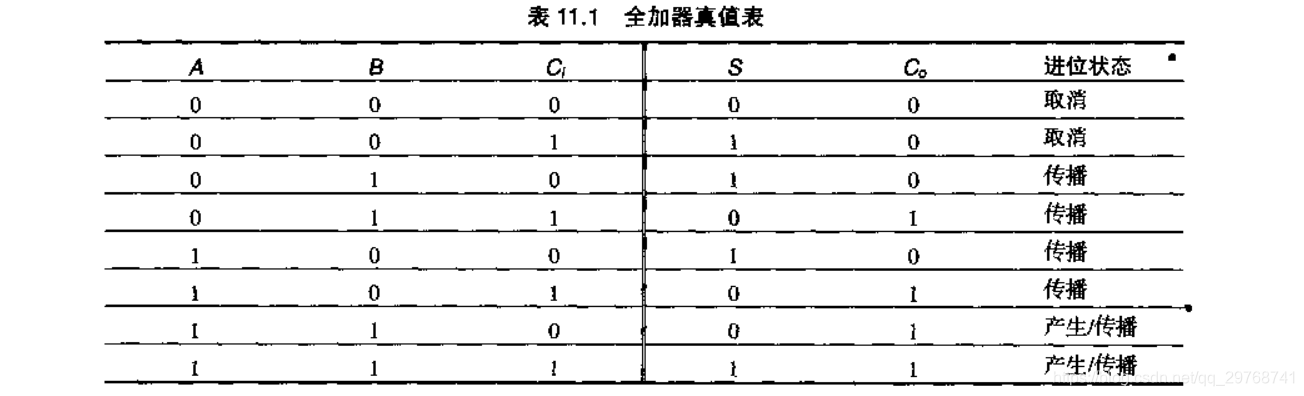

A、B为输入，Ci为进位输入，S为和，Co为进位输出

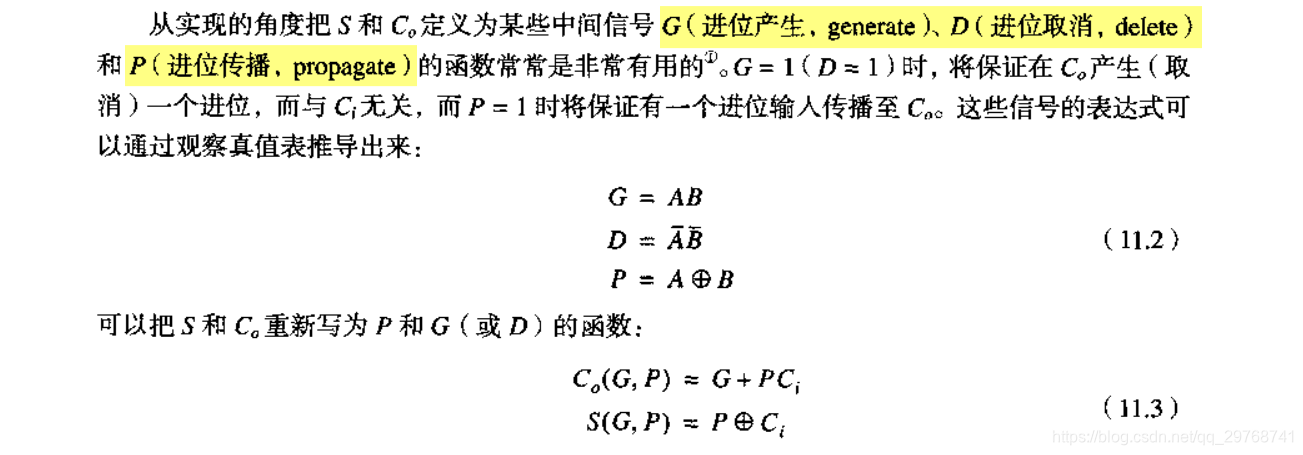

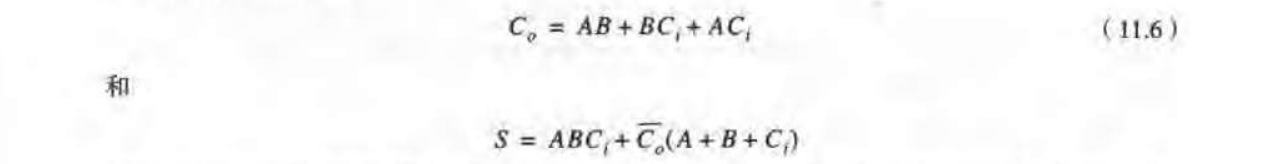

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

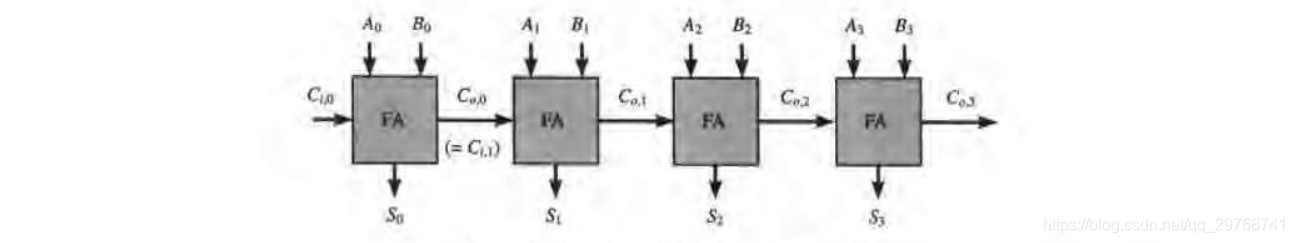

基础的加法器：逐位进位加法器 或 行波进位加法器(ripple carry adder) ， 进位路径为关键路径，critical path
在这里插入图片描述
在这里插入图片描述

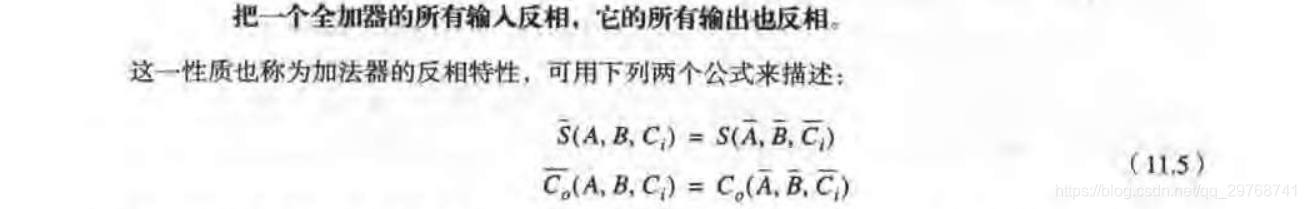

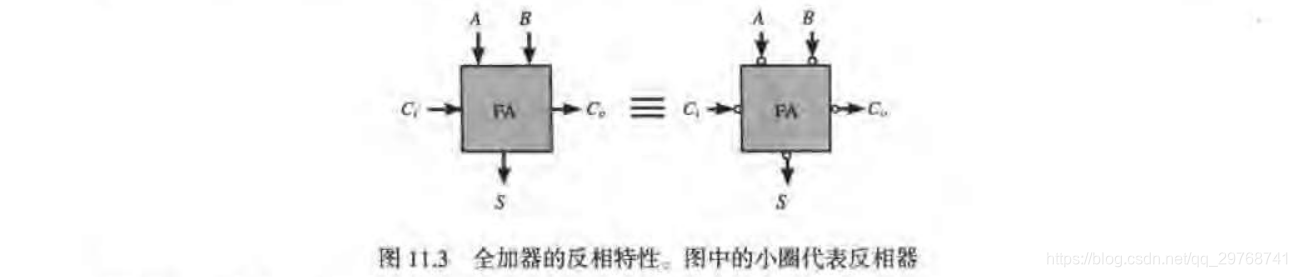

2. 加法器的反向特性

在这里插入图片描述
在这里插入图片描述

3. 加法器们

1. 静态加法器 —— 用互补CMOS

在这里插入图片描述
