本文详细介绍了EMMC的上下电过程，包括CMD1在上电完成后的OCR寄存器设置，以及设备如何响应CMD1。接着阐述了boot模式的状态机、boot分区的写保护机制。接着讨论了设备识别、中断、数据传输和inactive模式，全面解析了EMMC的工作流程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一、emmc上下电

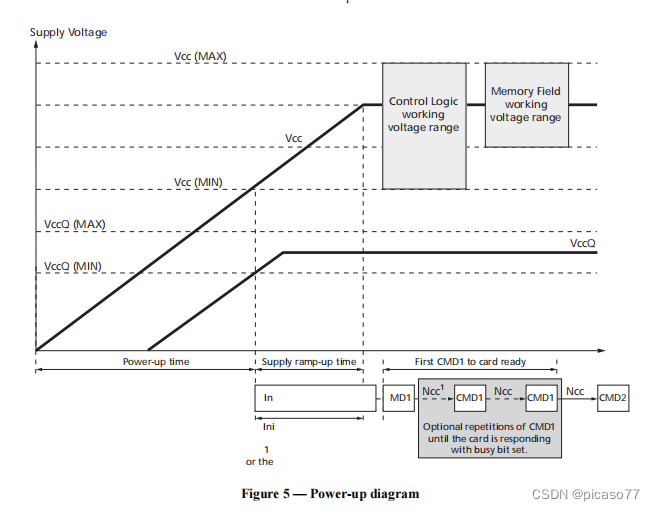

1、emmc上电  ---CMD1检查上电是否完成

•　启动电源时，VCC的ramp-up必须发生在VCCQ达到高电平之前。

•　设备上电后进入idle状态。 在此状态下，设备在未收到CMD1前忽略所有总线事务。

•主机向emmc发送cmd1参数 0x40ff8080（01000000111111111000000010000000）进行OCR寄存器设置，第7位为1，23：15位为1，30：29位为10，31位为0，设置emmc的工作电压
