系统特性

eMMC 设备是一种受管理的存储器，它定义了一种对存储器阵列间接访问的机制。这种间接访问通常是由分立的控制器使能的。简介存储器访问的优点是，存储器设备可以执行几种后台存储器管理任务而不牵涉主机软件。这使得主机系统的 flash 管理层更简单。

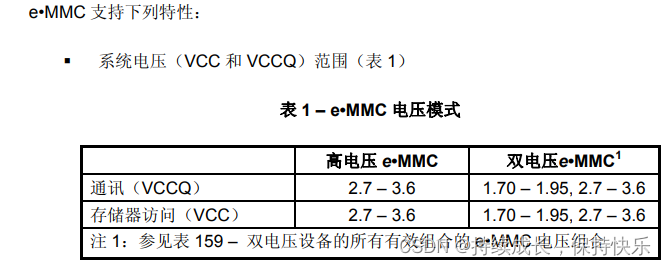

在这里插入图片描述
10 线总线（时钟，1-bit 命令和 8-bit 数据）和硬件复位

  • 0-200MHz 时钟频率
  • 3 种数据总线宽度模式：1-bit（缺省）、4-bit 和 8-bit
  • 当采用定义的引导模式时，自动流出数据的引导区，即boot partition启动。
  • 重发保护存储块的签名访问 。
  • 两种类型的大容量设备：小的 512B 扇区设备和大的 4KB 扇区设备 。

eMMC系统概述
