一、架构

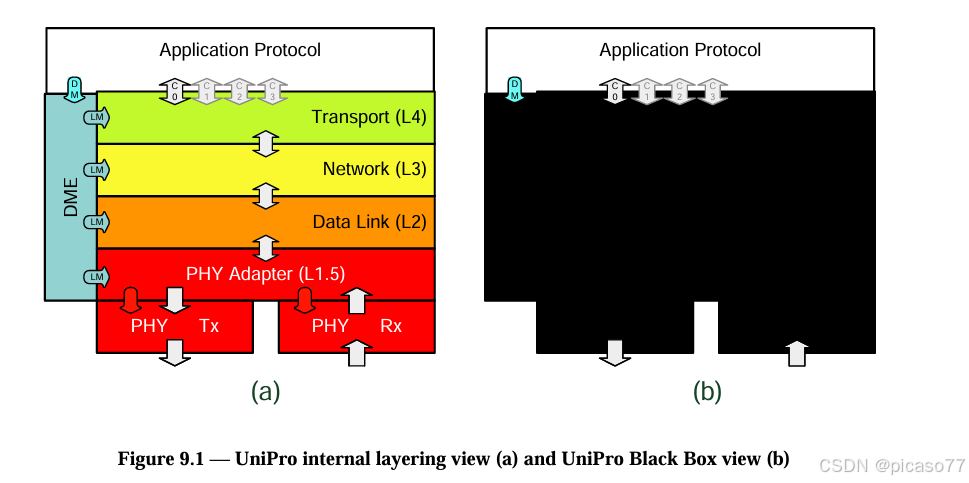

MIPI Unified Protocol (UniPro）为UFS传输出提供数据传输能力，其架构如下：

二、UniPro传输协议接口（UniPro数据面）

1、UniPro通过提供CPorts作为虚拟接口给上层应用和协议层提供一下数据传输服务：

T_CO_DATA.req( MessageFragment, EOM)

　UniPro服务端进行发送数据请求，注意UFS请求消息最后需要有EOM（EndOfMessage）flag

T_CO_DATA.cnf_L( L4CPortResultCode )

　由 UniPro 发送，用于报告消息（片段）传输请求的结果

T_CO_DATA.ind( MessageFragment, EOM, SOM, MsgStatus )

　由 UniPro 发送，用于向服务用户传送收到的消息（片段）

　附带SOM(StartOfMessage)通知UniPro服务端这是第一个消息片段，EOM通知UniPro服务端这是最后一个消息片段；

T_CO_DATA.rsp_L( )
