本文详细介绍了eMMC系统硬件结构，包括host、host controller、device controller及各自职责。讨论了emmc总线的构成，以及eMMC设备的寄存器如CSD、EXT_CSD、DSR、OCR、CID和RCA的作用。最后阐述了eMMC的总线工作模式，特别是如何通过DS线配置HS400高速模式。
一、emmc系统与总线硬件结构

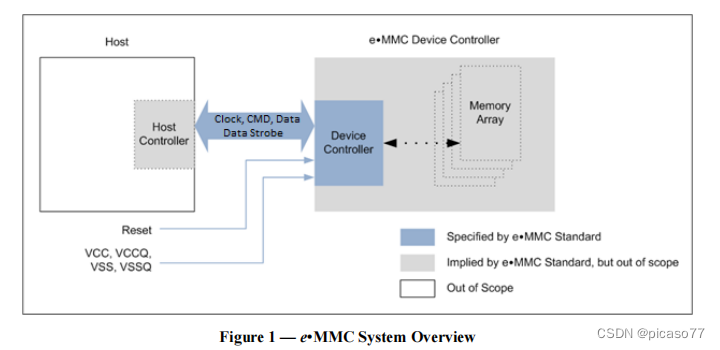

1、emmc系统硬件结构
host：主机；
host controller：主机控制器，可以理解为emmc主机驱动，其通过emmc总线与主机上的emmc进行命令和数据交互；
device constroller：emmc主控，与主机和后端闪存芯片交互，作为主机和闪存之间数据交互的桥梁；
reset：硬件复位引脚（除通过复位引脚进行硬件复位，也可以通过上下电、emmc总线发送reset 命令来实现复位）；
VccQ：前端主控电源；VssQ：前端主控地线；
Vcc：后端闪存芯片电源；Vss：后端闪存芯片地线；
memory array：flash阵列，emmc4.1之前的协议标准采用32位的地址来对flash进行编址，导致只能寻址2GB的flash，4.1之后的协议标准支持采用扇区地址进行编址以对2GB以上的emmc设备进行编址，OCR寄存器的
