Exynos 4412启动过程(群聊笔记记录)

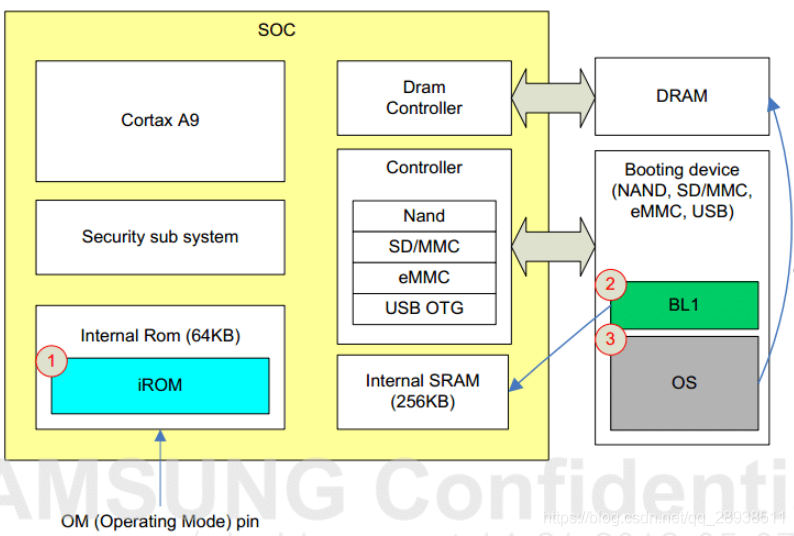

1、Exynos 4412的0地址:

可以看到0x0000_0000 叫做iROM，一共64K。主要功能是根据外部拨码开关选择启动方式。这部分代码是三星固化好的，我们只需要知道怎么拨码选择启动方式。

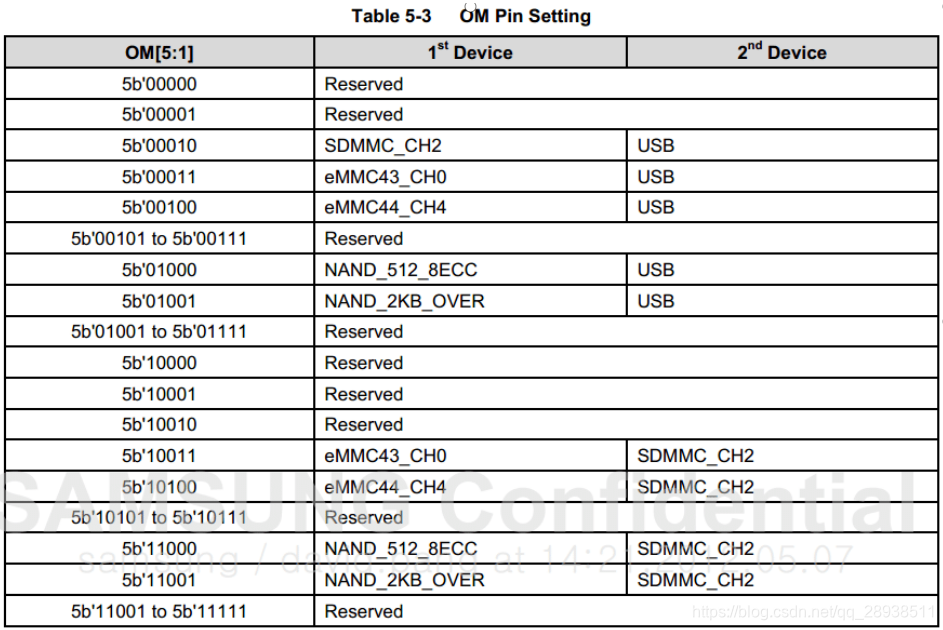

2、拨码方式：

iROM里的程序就会首先去1st里找程序，如果找不到，然后再去2nd卡里找程序。

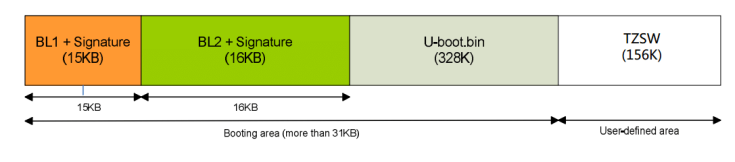

iROM执行以后，会到外部找程序，找到以后，要拷贝8K(后面版本可能不一样，有15K等，如下图就是15K)的程序到内部RAM，这8K的程序就是 BL1(bootloader1)。这部分是三星自己写的，就是这个文件E4412_N.bl1.SCP2G.bin。不开源的。uboot在编译完成后，把BL1和自己拼接到了一起。

我们来看看uboot是怎么把BL1和自己拼接在一起的。uboot的编译脚本如下：

if [ -z $1 ]
then
.ild_uboot.sh
else
.ild_uboot.sh $1
fi

实际是执行了另一个脚本：build_uboot.sh

我们打开build_uboot.sh，里面有一句话：(本来是一行的，我拆成7行。方便大家看)

cat
E4412_N.bl1.SCP2G.bin
bl2.bin
all00_padding.bin
u-boot.bin
tzsw_SMDK4412_SCP_2GB.bin
> u-boot-iTOP-4412.bin

这个是什么意思呢？就是把">"前面几个拼接成一个uboot-iTOP-4412.bin。

第一个文件：E4412_N.bl1.SCP2G.bin
这个就是BL1  ,刚才说过的，前8K就是他，三星给的，神秘兮兮的

第二个文件：bl2.bin
这个是BL2，也就是BL1执行后要加载的文件，是Uboot的前14K(后面版本也有其他大小的，如下图就是16K)截取的。

第三个文件： all00_padding.bin
这个完全是为了补齐用的，里面全是0000

第四个：u-boot.bin
这个才是真正的uboot源码编译出来的镜像文件

最后一个文件是：tzsw_SMDK4412_SCP_2GB.bin ，这个是ARM的一项新技术，也就是trustzoon技术，为了系统安全用的，大家可以不管他。

3、最后总结下：

iROM-->BL1--->BL2---->uboot---->zImage---->挂接文件系统

4、补充：

BL1在哪里运行？谁知道？在DDR3运行吗？不，是在IRAM运行。因为这个时候DDR3还没有被初始化，就是说DDR3的控制器还没有初始化。没有办法，只好把BL1放到IRAM中。因为IRAM是可以上电就能使用的。iRAM这个东东造价高，但是好用。总共才256K。所以不能把操作系统装进来，所以要分段去启动。BL2是uboot的一部分，就是uboot的前面一小段程序，也就是前14K，这前14K也是要在IRAM里运行的！也就是说BL1和BL2都是在IRAM里执行的。换句话说BL1并没有初始化DDR3。
