halcon字符识别---英文或数字

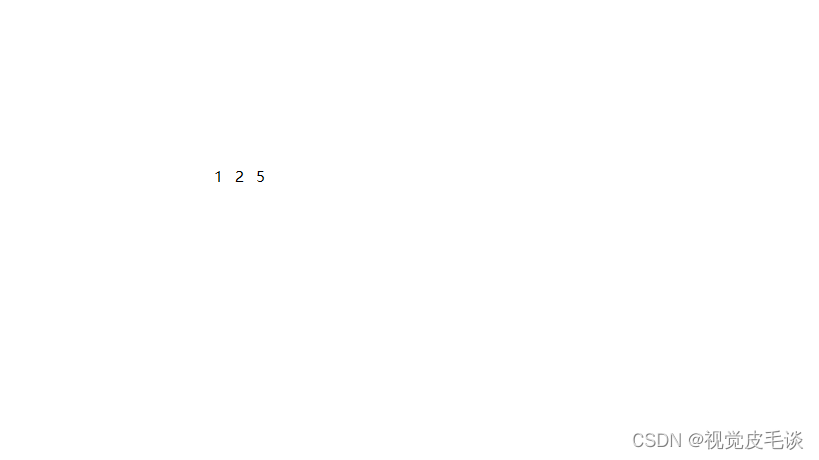

1、白纸黑字直接识别

  halcon中有字符识别的案例，是可以直接读取本地模型进行ocr识别的，需要注意的是模型的选择以及识别的条件。这里我直接精简一个简单的demo写在下边，代码可以直接调用，需要注意的事，这里的模型我选择的是数字’Industrial_0-9_NoRej.omc，一般在用的这么多情况下，Industrial_我感觉是最好用的，这里只用到数字，所以选择0_9。

dev_close_window ()
dev_open_window (0, 0, 512, 512, 'black', WindowHandle)

*读取图片
read_image (Image, '125.bmp')
*彩色转灰度图
rgb1_to_gray (Image, GrayImage)
threshold (GrayImage, Region, 0, 100)

*连通域处理
connection (Region, ConnectedRegions)

*排序 按照列
sort_region (ConnectedRegions, SortedRegions, 'first_point', 'true', 'column')

*读取ocr模型 内置训练好的
read_ocr_class_mlp ('Industrial_0-9_NoRej.omc', OCRHandle)

*字符识别
do_ocr_multi_class_mlp (SortedRegions, GrayImage, OCRHandle, Class, Confidence)

*显示结果
disp_message (WindowHandle, Class, 'window', 12, 12, 'black', 'true')

  在以上例子中需要注意几点，第一点就是halcon的这个ocr字符识别，他是针对区域而言的，也就是需要先进行阈值分割，有了区域，再配上图片，那就能够识别；第二点就是这个图片，很多同学在自己做的时候，发现识别错误，这种情况下往往是图片的问题，halcon中的训练是白纸黑字形成的，如果你的背景图是白色，字符是黑色，那用上边的直接去做自然没有问题，但是如果是黑纸白字，这个时候就会出现问题？遇到这种情况怎么办呢？我们可以自己将图片反置。

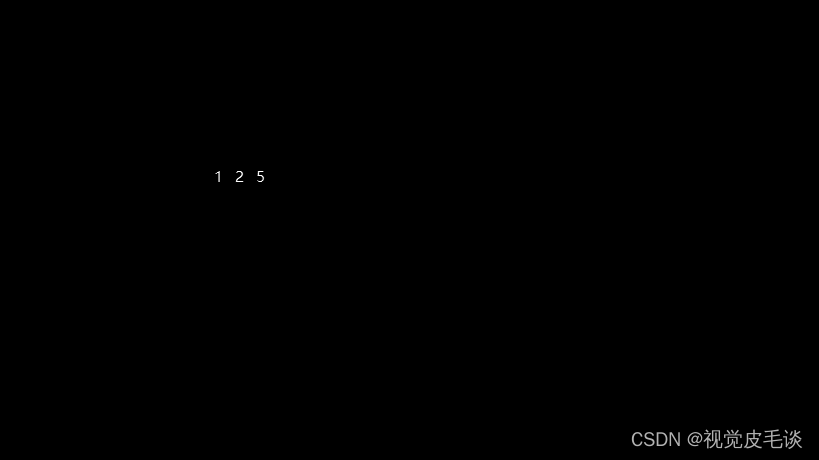

2、黑纸白字反置识别

dev_close_window ()
dev_open_window (0, 0, 512, 512, 'black', WindowHandle)

*读取图片
read_image (Image, '125_hei.bmp')
*彩色转灰度图
rgb1_to_gray (Image, GrayImage)

*加上图像取反
invert_image (GrayImage, GrayImage)

threshold (GrayImage, Region, 0, 100)

*连通域处理
connection (Region, ConnectedRegions)

*排序 按照列
sort_region (ConnectedRegions, SortedRegions, 'first_point', 'true', 'column')

*读取ocr模型 内置训练好的
read_ocr_class_mlp ('Industrial_0-9_NoRej.omc', OCRHandle)

*字符识别
do_ocr_multi_class_mlp (SortedRegions, GrayImage, OCRHandle, Class, Confidence)

*显示结果
disp_message (WindowHandle, Class, 'window', 12, 12, 'black', 'true')

  除此之外，halcon有背景颜色的要求外，还要求字符是水平的，也就是如果你的字符是弯曲的情况下，也是会识别错误的，遇到这种情况，需要对背景图以及字符进行旋转。

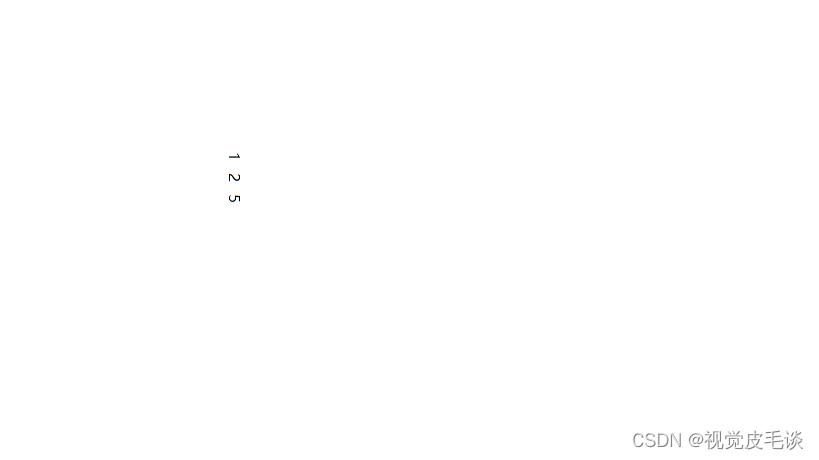

3、非水平字符旋转识别

dev_close_window ()
dev_open_window (0, 0, 512, 512, 'black', WindowHandle)

*读取图片
read_image (Image, '125_affine.bmp')
*彩色转灰度图
rgb1_to_gray (Image, GrayImage)

*阈值分割
threshold (GrayImage, Region, 0, 100)

*获取整体外接矩形 角度
smallest_rectangle2 (Region, Row, Column, Phi, Length1, Length2)

*计算将该角度转到水平的旋转矩阵
vector_angle_to_rigid (Row, Column, -Phi, Row, Column, 0, HomMat2D)

*对图像执行旋转
affine_trans_image (GrayImage, ImageAffineTrans, HomMat2D, 'constant', 'false')

*对区域执行旋转
affine_trans_region (Region, RegionAffineTrans, HomMat2D, 'nearest_neighbor')

*连通域处理
connection (RegionAffineTrans, ConnectedRegions)

*排序 按照列
sort_region (ConnectedRegions, SortedRegions, 'first_point', 'true', 'column')

*读取ocr模型 内置训练好的
read_ocr_class_mlp ('Industrial_0-9_NoRej.omc', OCRHandle)

*字符识别  这个地方替换成旋转后的奥ImageAffineTrans
do_ocr_multi_class_mlp (SortedRegions, ImageAffineTrans, OCRHandle, Class, Confidence)

*显示结果
disp_message (WindowHandle, Class, 'window', 12, 12, 'black', 'true')

4、总结

  以上三种情况是在自己使用ocr的过程中常遇到的几种识别错误的原因，上边我是用的数字做的识别，至于英文是一样的，当使用英文的时候记得选用Industrial_A-Z+_NoRej.omc模型，当既有英文也有数字时候，选用Industrial_0-9A-Z_NoRej.omc模型。
  需要注意的是，halcon内置的模型中，只有针对数字与英文的，至于汉字是没有内置模型的，需要自己训练，当然对于一些奇怪的数字与英文，也是需要自己训练的。训练并不麻烦，后边我会写一下如何训练。
