RK3568的红外遥控

已于 2023-01-03 18:02:40 修改
阅读量1k 收藏 1
点赞数
CC 4.0 BY-SA版权
分类专栏： RK3568 文章标签： linux 嵌入式硬件
于 2023-01-03 12:33:52 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/qq_24093081/article/details/128528162
本文详细介绍了基于RK3568的红外遥控协议，包括NEC和RC5协议的解析，以及如何编写中断驱动来解码遥控数据。通过设备树配置和中断服务函数实现，实现了对红外遥控信号的有效识别和处理。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

文章目录

前言

今天来学习基于RK3568的红外遥控，学习完本小节，你可以了解到红外的协议，驱动是如何解析红外数据，完完全全可以自己编写一个红外驱动。

提示：以下是本篇文章正文内容，下面案例可供参考

一、红外协议

常见的红外协议有以下几个：
NEC、RC5、RC6、SONY

这里主要介绍NEC和RC5.

NEC协议

载波频率为38KHz

数据格式如下：

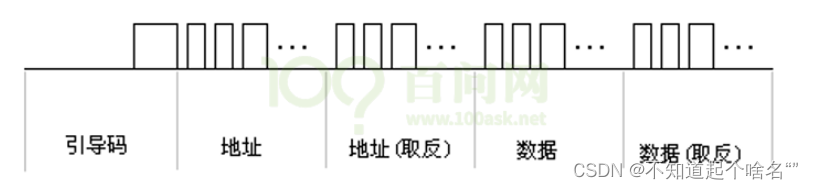

在这里插入图片描述
由引导码开始，标志数据开始，接着就是真正数据（32位）：地址 + 地址取反 + 数据 + 数据取反
其中这个地址就好比是用户码，标志不同的遥控，数据就是我们遥控上面的按键的值
这里之所以取反是为了校验数据，真正的数据是 地址+数据

引导码：

这个引导码由一个9ms的低脉冲加上一个4.5ms的高脉冲组成，它用来通知接收方我要开始传输数据了，如下所示：
