matplotlib 画图，实现多个曲线颜色控制

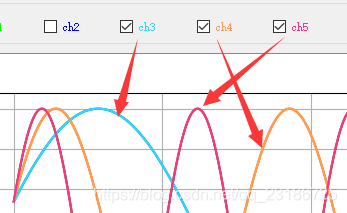

由于需要设置曲线的颜色和控制按钮的颜色一致。完成之后，自己学习记录如下
在这里插入图片描述

准备1 在Qtdesigner 中设置QSS

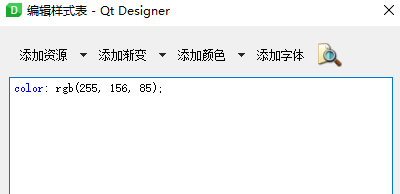

选择需要编辑的按键，右键-> 编辑样式表，如下所示。选择添加颜色，随机设置值如下。

准备2 matplotlib中画图，使用plot（）函数

使用plot() 函数在pyqt5 中画图参考QT5

polt() 函数中，可以添加color 参数设置，

import numpy as np
import matplotlib.pyplot as plt
y = np.arange(1, 3, 0.3)
plt.plot(y, color = 'red')
plt.show()

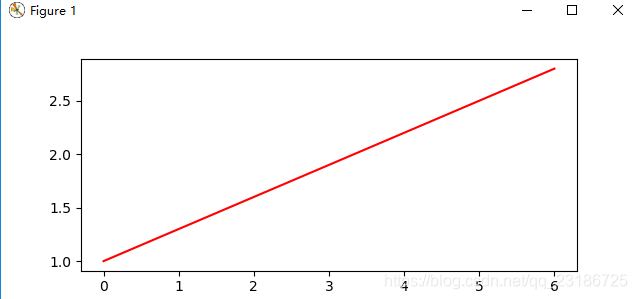

显示的red曲线如图所示

正文部分

在有多个曲线同时显示在一个figure，且需要控制每一个曲线的颜色和控制其开关的按钮颜色一致时，
就需要设置其颜色

在上面的编辑样式表中，可以看到起颜色的RGB值
在plot（）画图中，为了将其对应过来，可以做如下参数转换的设置，上面的数据是[255,168,85] 现在是[255/255,156/255,85/255,1] ，末尾添加一个1，这个地方我添加了8 个不同的颜色，

ALL_Color = [[1, 0, 0, 1], [0, 252 / 255, 0, 1], [0, 0, 1, 1], [46 / 255, 217 / 255, 1, 1],
                      [1, 156 / 255, 85 / 255, 1 / 255], [1, 51 / 255, 129 / 255, 1], [186 / 255, 12 / 255, 1, 1],
                      [0, 0, 0, 1]]

颜色控制

在plot() 函数中,color 每次只接受一个颜色的参数，思路如下，

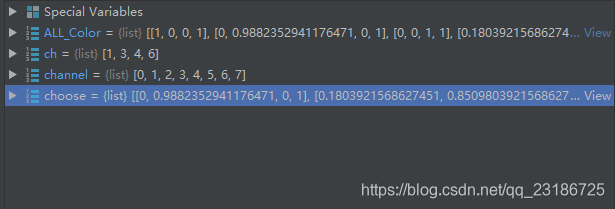

在这里插入图片描述假设有8 个颜色，我现在有8 个数据曲线需要显示编号分别是channel = [0,1,2,…7]
现在需要显示 channel的[1,3,4,6] 曲线。那么我需要在plot(color = )的color参数设定对应的颜色

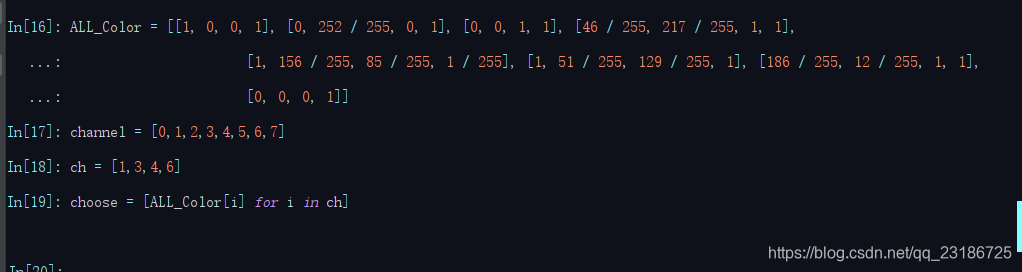

就是2个list，第一个提供值，第二个list 有第一个list 的index，根据第二个的index，去第一个list 取值
在这里插入图片描述

代码部分

import numpy as np
import  time
import matplotlib.pyplot as plt
y = np.arange(1, 3, 0.3)
ALL_Color = [[1, 0, 0, 1], [0, 252 / 255, 0, 1], [0, 0, 1, 1], [46 / 255, 217 / 255, 1, 1],
             [1, 156 / 255, 85 / 255, 1], [1, 51 / 255, 129 / 255, 1],
              [186 / 255, 12 / 255, 1, 1],   [0, 0, 0, 1]]
# 需要显示4 个指定的颜色数据。
ch = [0,4,5,7]
chen = ch
# 选择
coloritem = [ALL_Color[i] for i in chen]
# 使用numpy随机生成数据
t = np.linspace(0, 10, 8000)
y= []
for i in range(1, 9):
    y.append(np.sin(t * i + time.time()) * 100)
# 循环显示数据，
for i in range(len(ch)):
    plt.plot(t,y[i],color =coloritem[i] )
plt.show()

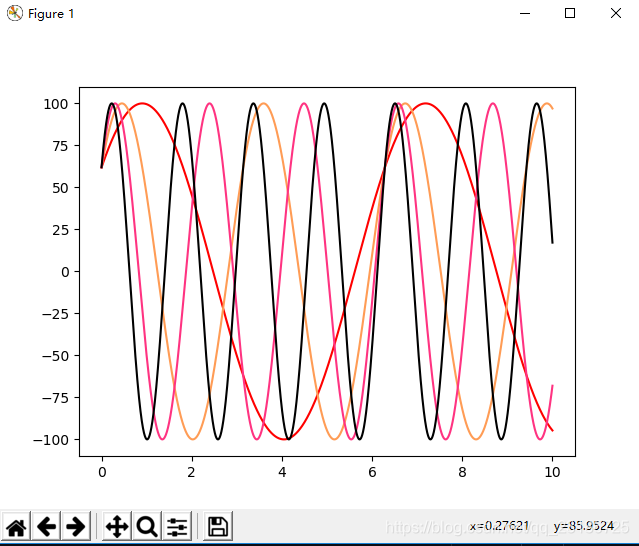

上面的代码运行如下，我选定了4 个曲线的颜色，在本来有8 个曲线数据中，选择了【0,4,5,7】这几个数据来做显示，然后一次循环生成显示。

在这里插入图片描述
