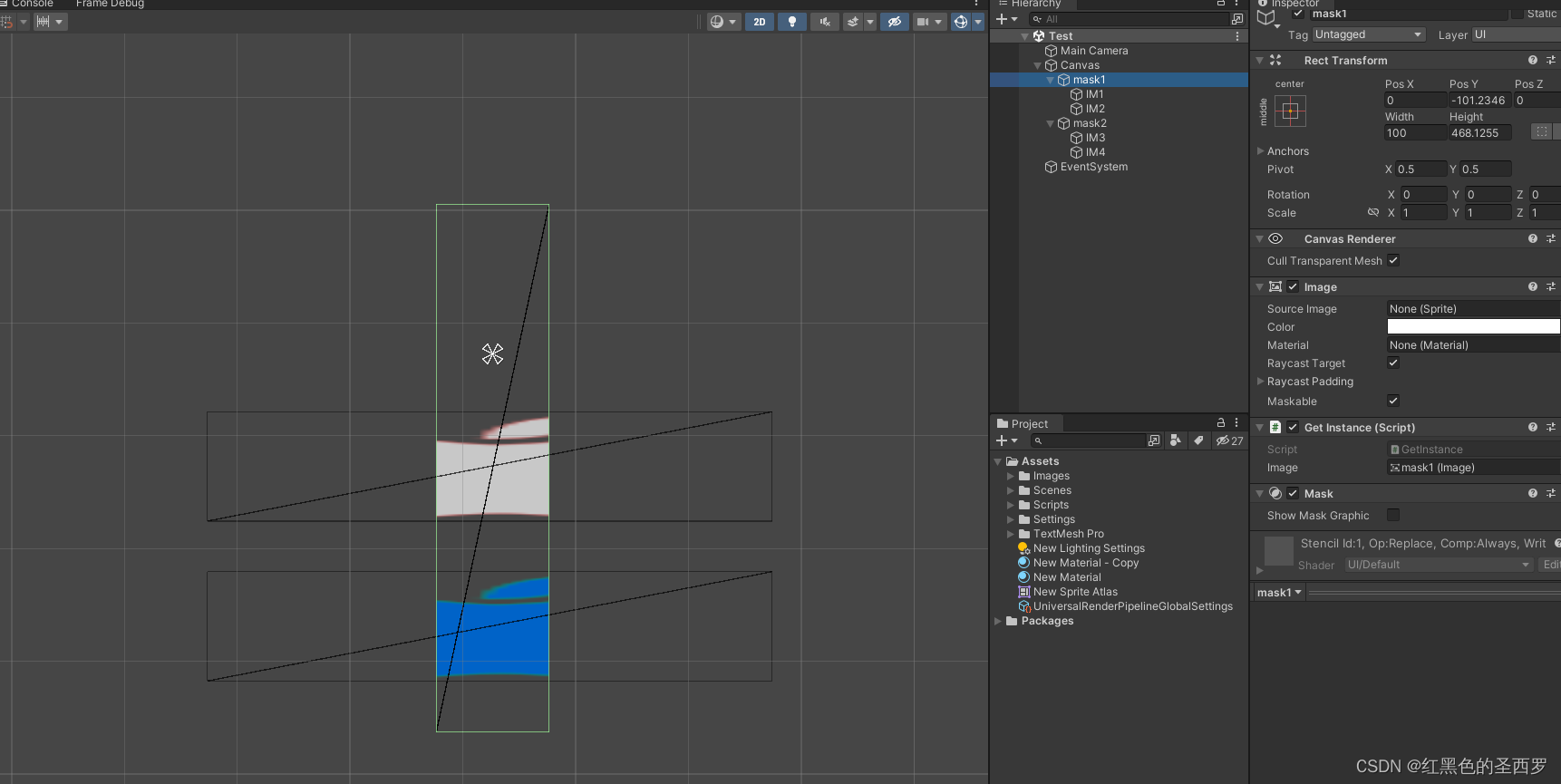

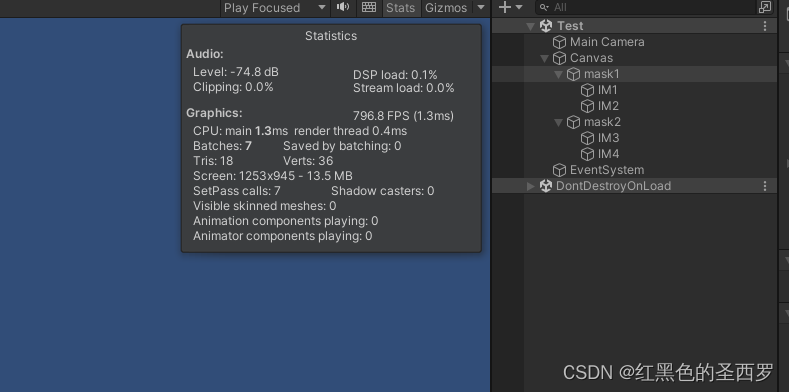

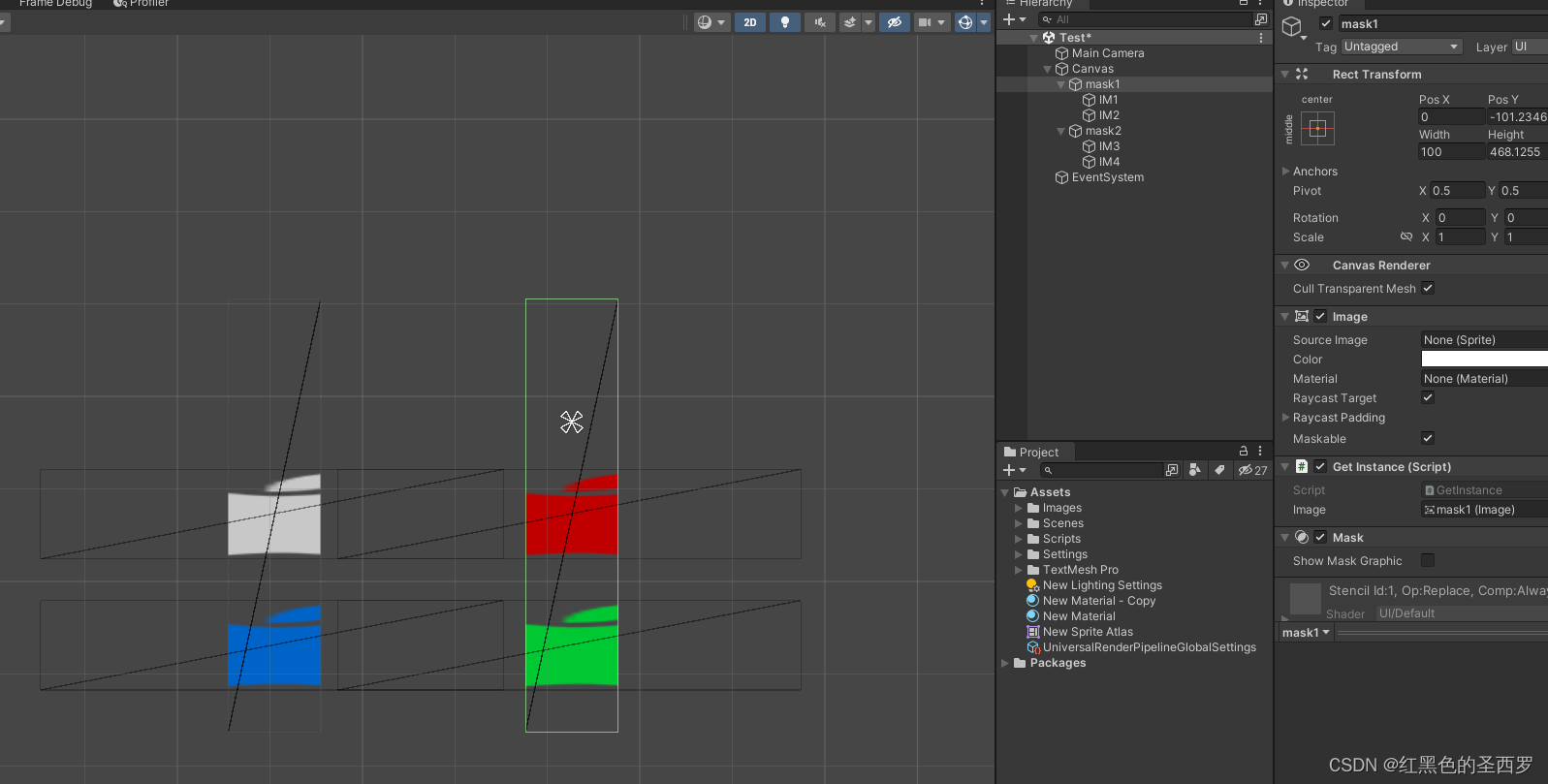

1.首先是两个Mask完全重合的情况下
每张图片使用的image都来自同一个图集
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

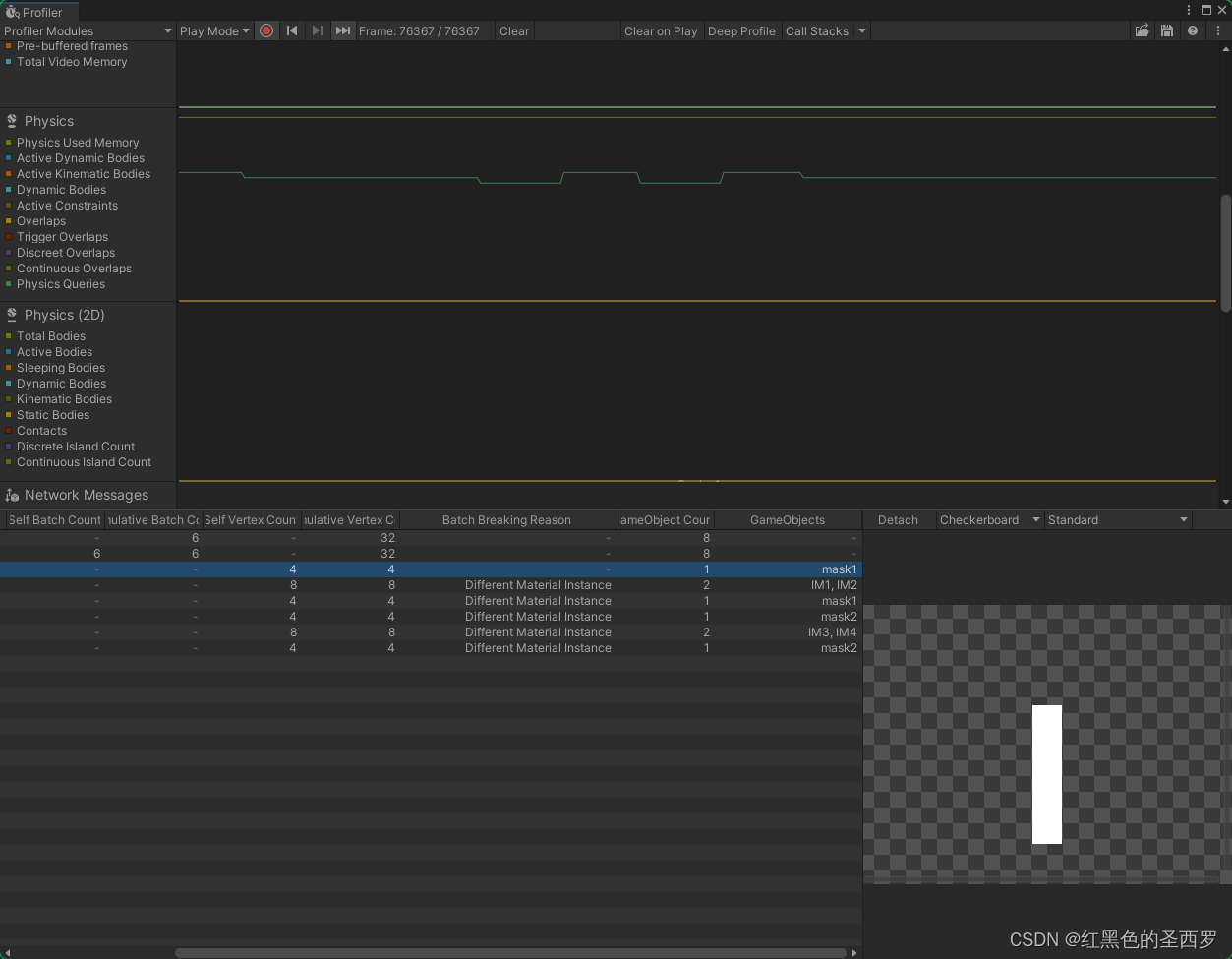

发现彼此之间是没有合批的，但是每个Mask内部是实现了合批的
经过计算此种情况的visiableList：mask1，IM1，IM2，mask2，IM3，IM4
mask1首尾2个drawcall，IM1和IM2合批，1个drawcall，mask2首尾2个drawcall，IM3和IM4合批，一个drawcall，再加上相机的默认HDR开启drawcall，总共7个批次

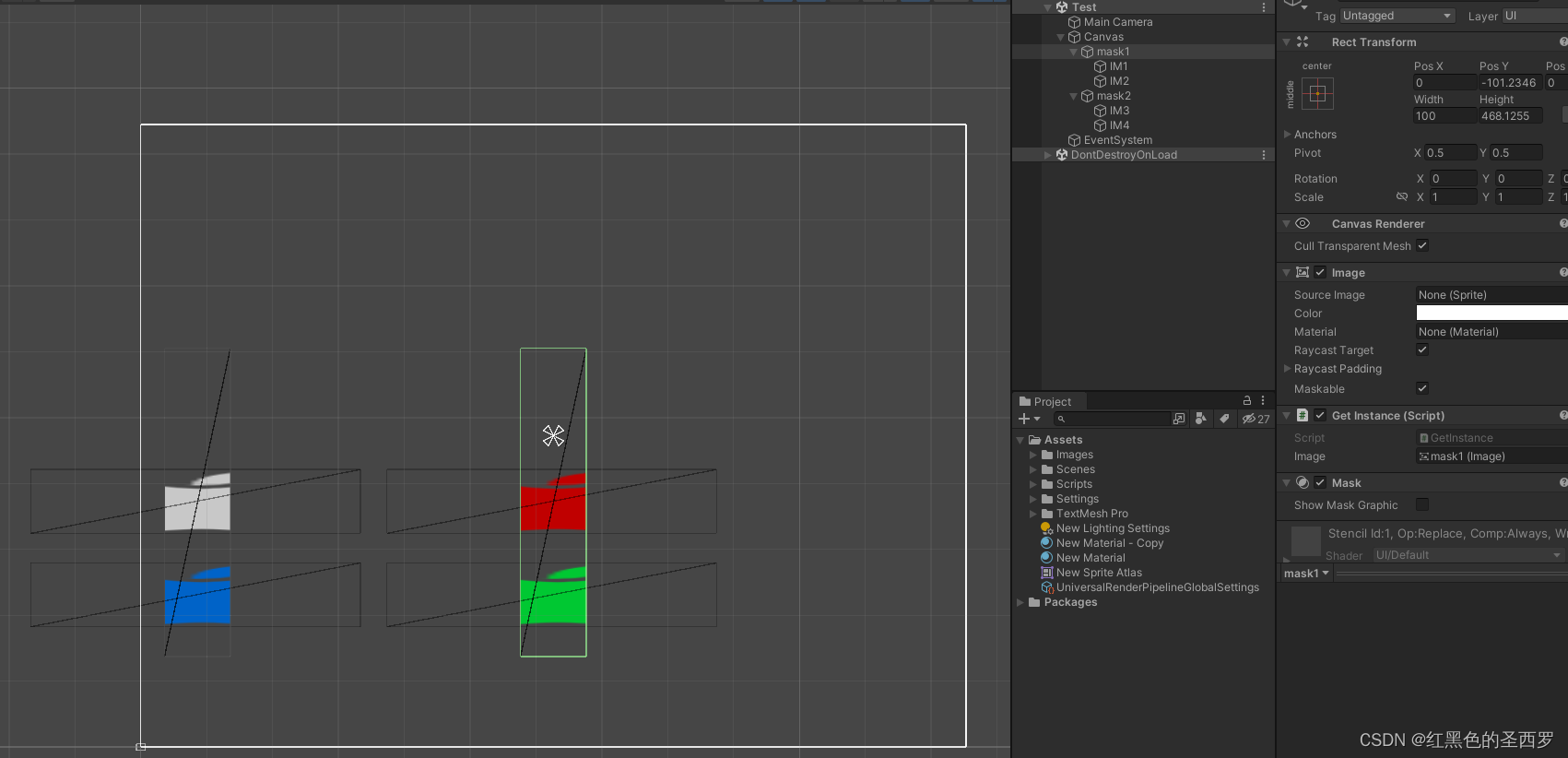

2.再看不完全重合的情况
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

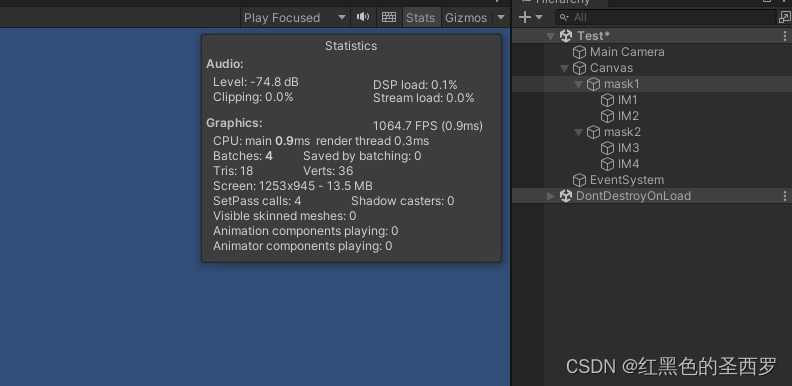

发现mask1和mask2的首尾进行了合批

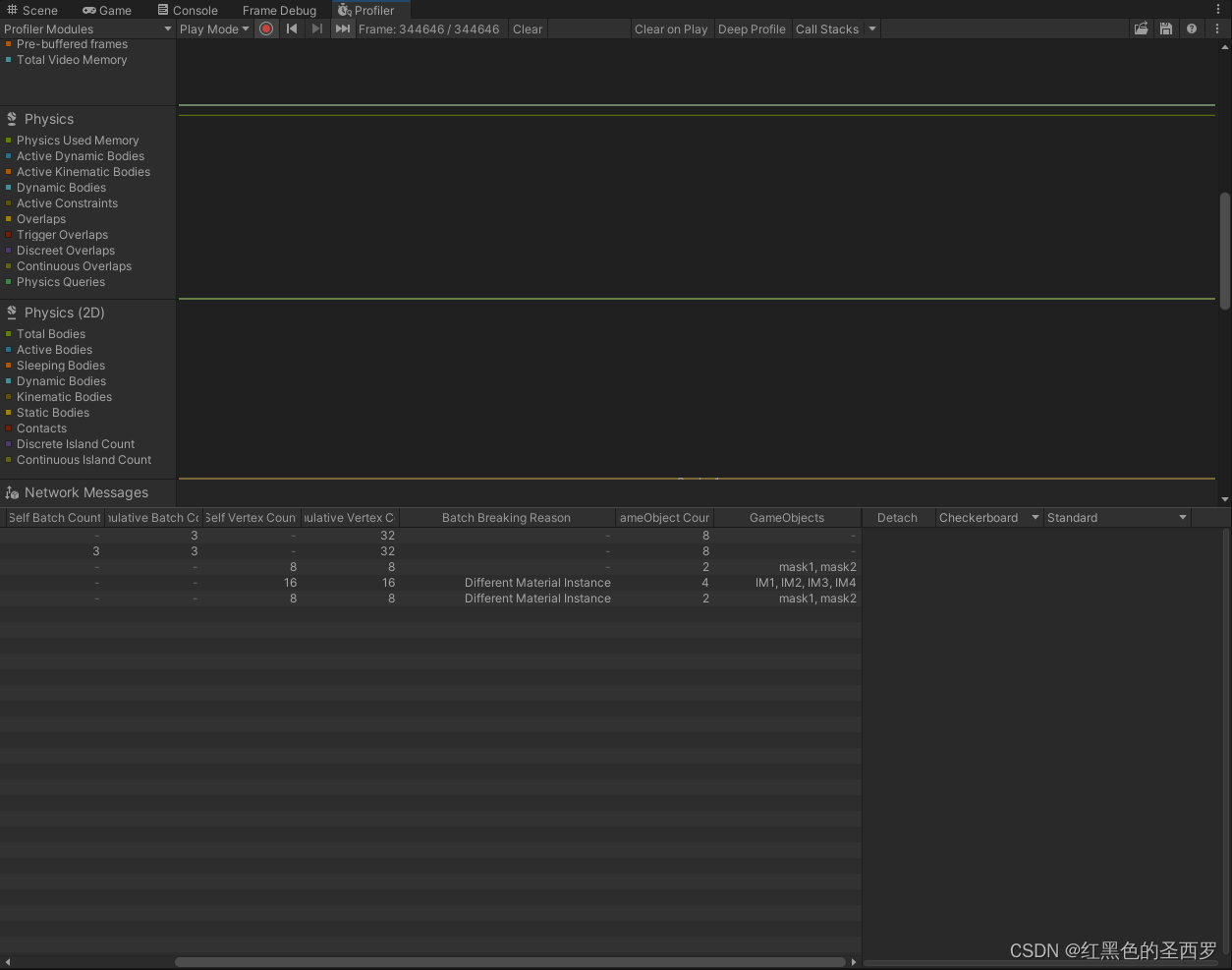

visiableList：mask1，mask2，IM1，IM2，IM3，IM4
mask1和mask2首尾合批，IM1，IM2，IM3，IM4合批

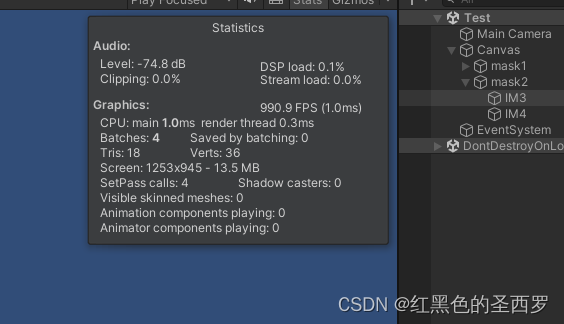

3.再看完全不重合的情况
在这里插入图片描述
在这里插入图片描述
最终队列和上面一样，只不过depth的计算稍稍不同

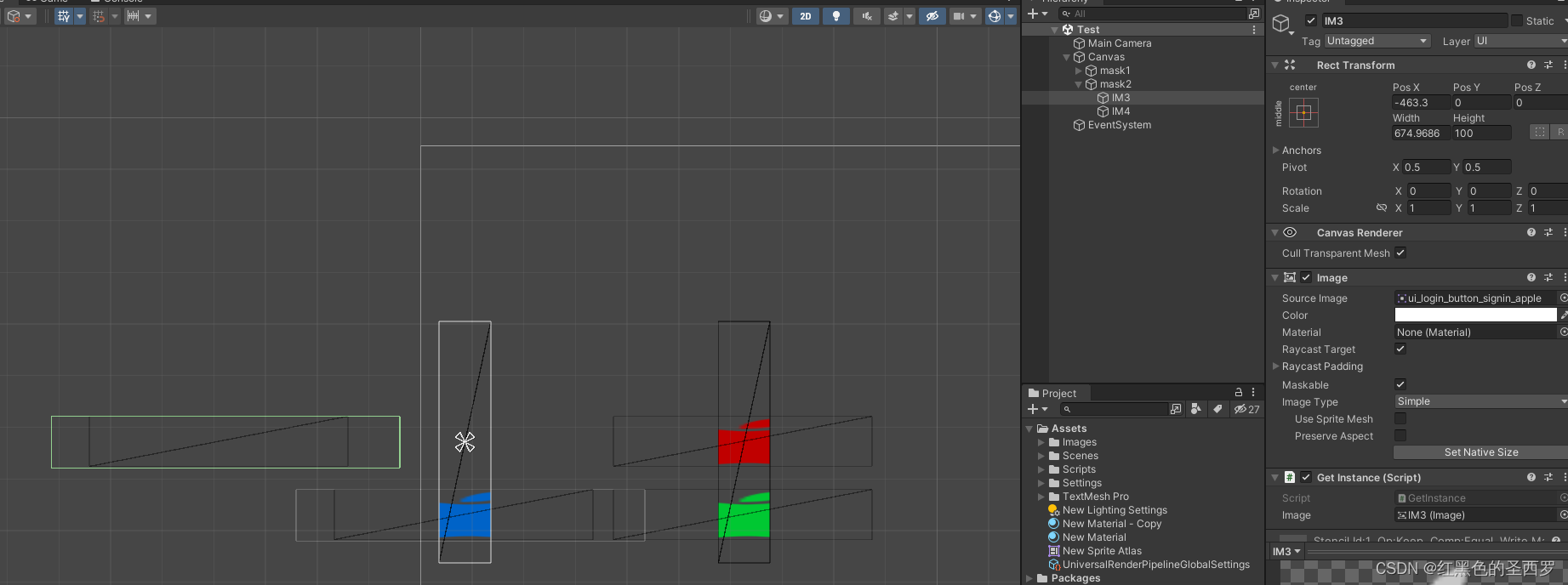

4.再看有元素完全不在Mask范围内的情况
在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

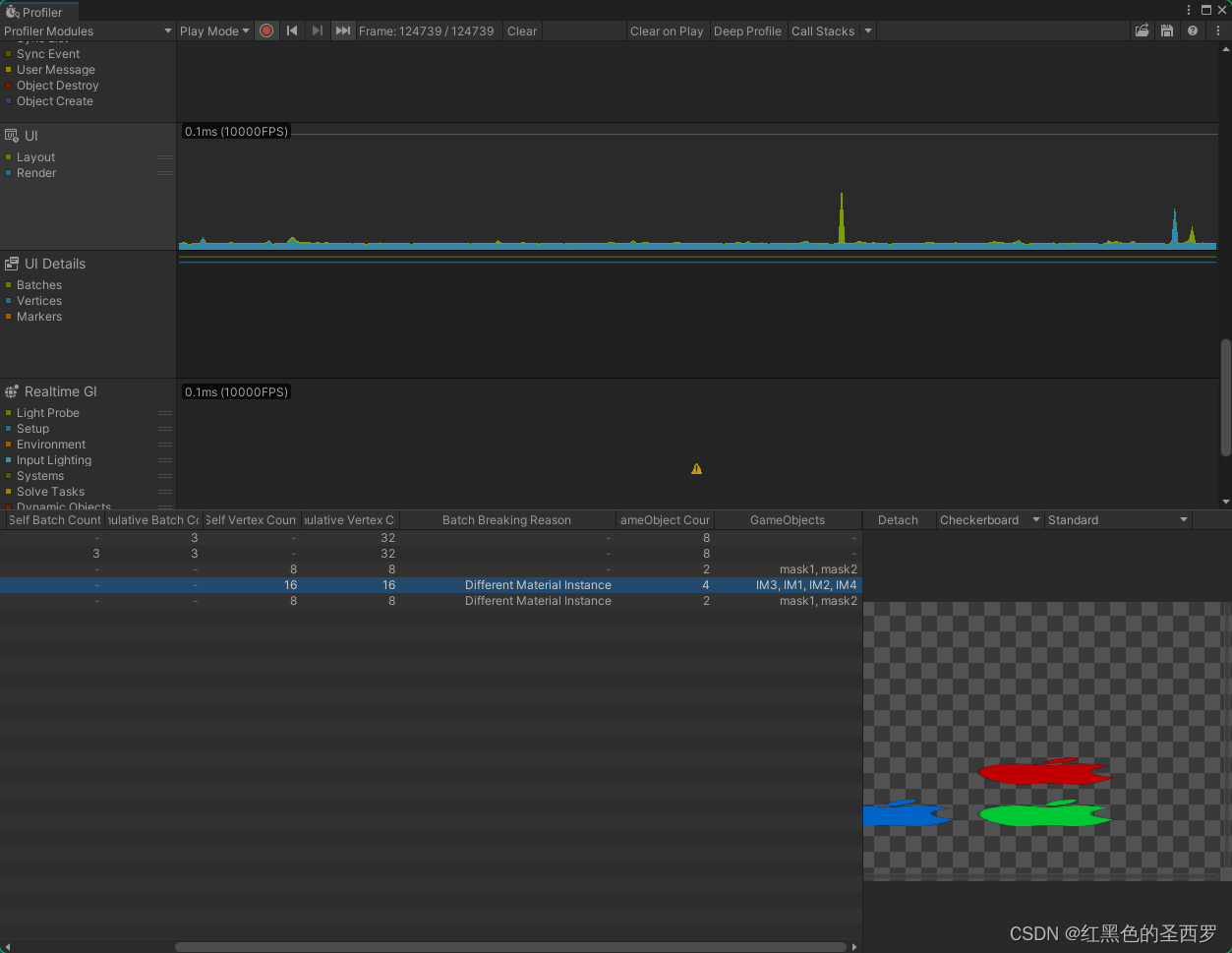

最终队列也一样。这里和RectMask2D有所不同，IM3在完全不在Mask范围时，是会参与渲染的，但是如果在RectMask2D情况下，是不会参与渲染的，而且综合以上情况，发现即时在不同的Mask下的UI元素，满足合批条件的情况下也是能够合批的
