【GIS教程】使用高程数据在UE5中创建真实山脉模型

在数字孪生项目中，我们经常需要使用真实的山脉地形作为城市模型展示的基础。然而，UE5的默认地形系统过于复杂，无法像3D模型那样进行实时修改。因此，本教程将指导您如何将高程山脉作为模型导入到UE5引擎中，而不是使用UE5的地形系统。

一、下载高程数据

首先，我们需要从BigMap网站下载高程影像数据。这些数据通常以.tif格式提供，可以直接在GIS软件中使用。

1. 打开BigMap网站。
2. 在搜索框中输入你感兴趣的地理位置（例如“深圳”）。
3. 在地图上选择你需要的区域。
4. 在左侧的菜单中，选择“下载”选项。
5. 在弹出的对话框中，选择“高程数据”选项。
6. 点击“下载”按钮，等待数据下载完成。

二、处理高程数据

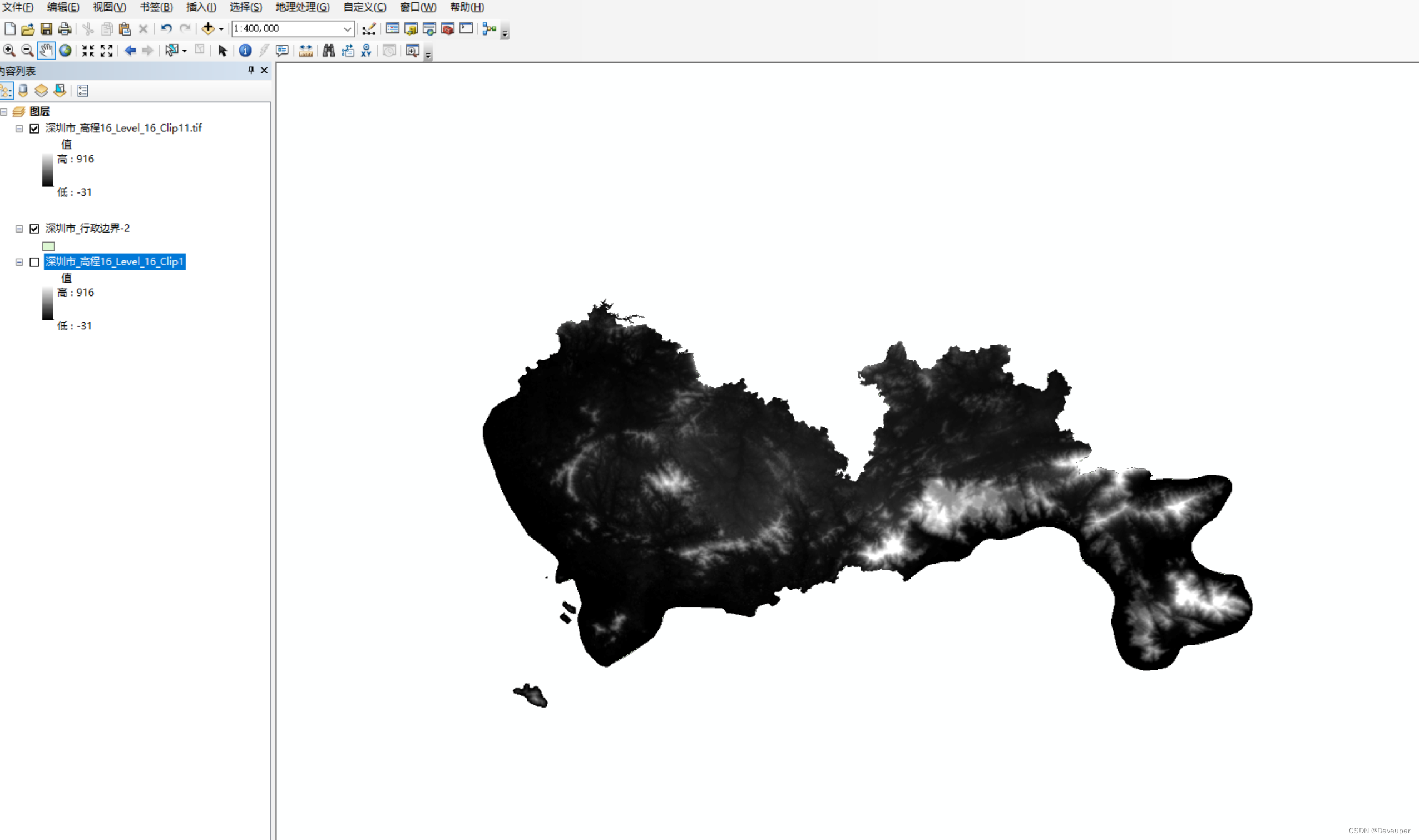

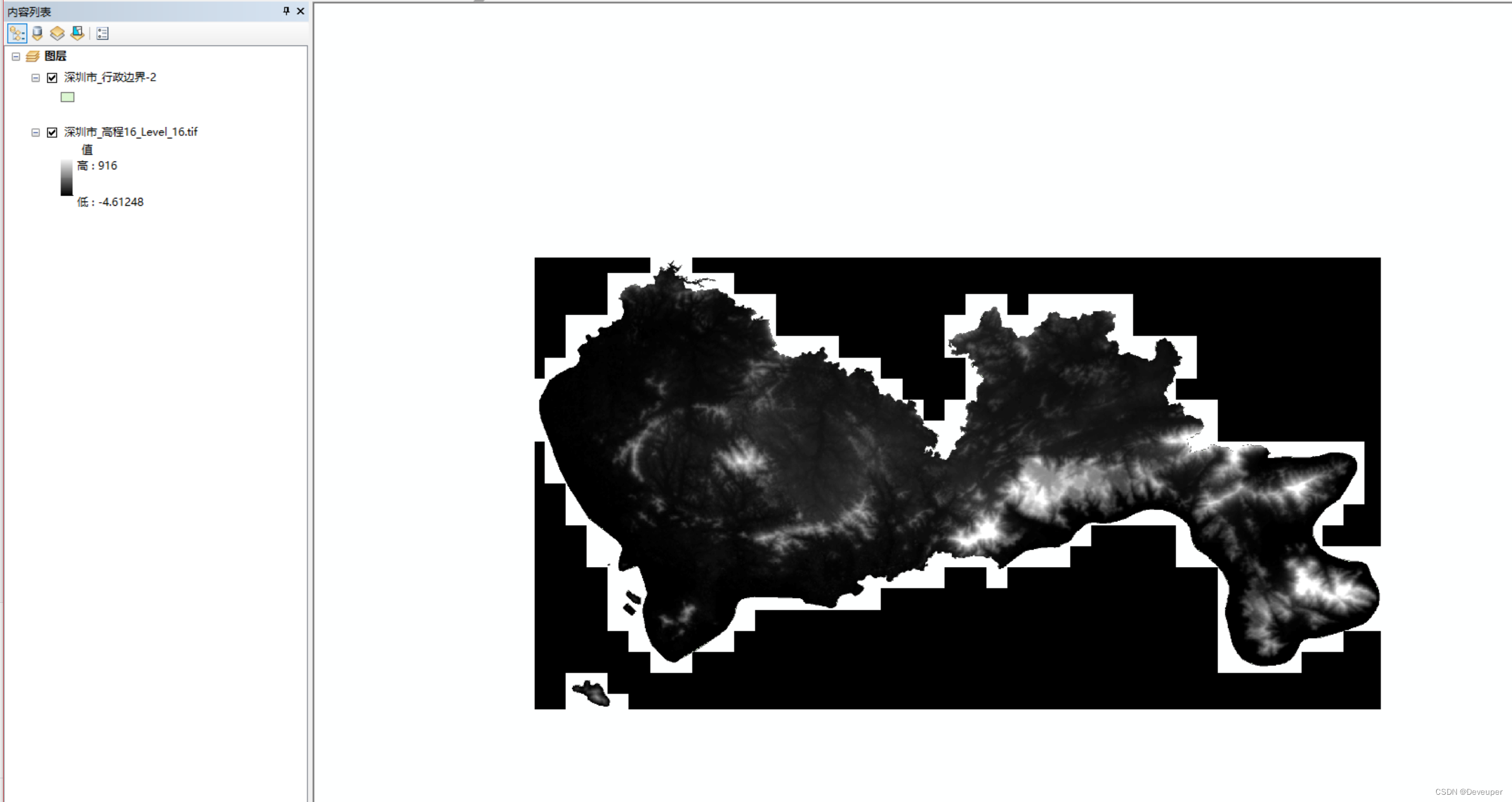

接下来，我们需要在ArcGIS软件中处理下载的高程数据。首先，导入.tif文件，然后使用ArcGIS的工具进行裁剪，以适应我们的项目需求。裁剪后的模型应再次以.tif格式导出。

1. 打开ArcGIS软件。
2. 在菜单栏中选择“文件”->“导入”->“导入数据”。
3. 在弹出的对话框中，选择你刚刚下载的高程数据文件。同时导入下载好的行政边界。

        4.使用ArcGIS的工具（如“栅格-裁剪”工具）处理数据，以适应你的项目需求。

        5.处理完成后，选择“文件”->“导出”->“导出为.tif格式”

三、转换格式

接下来，我们需要将.tif格式的数据导入到GlobalMapper软件中，并将模型转换为FBX格式。具体步骤如下：

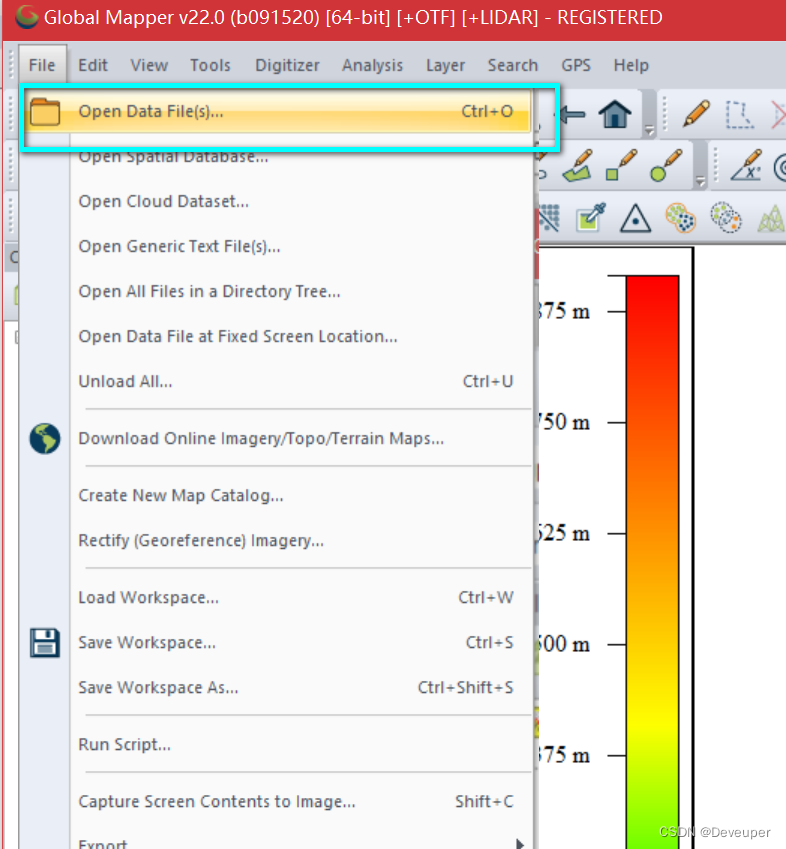

1、在GlobalMapper中导入.tif模型

2.修改模型的投影，以适应UE5的坐标系统。

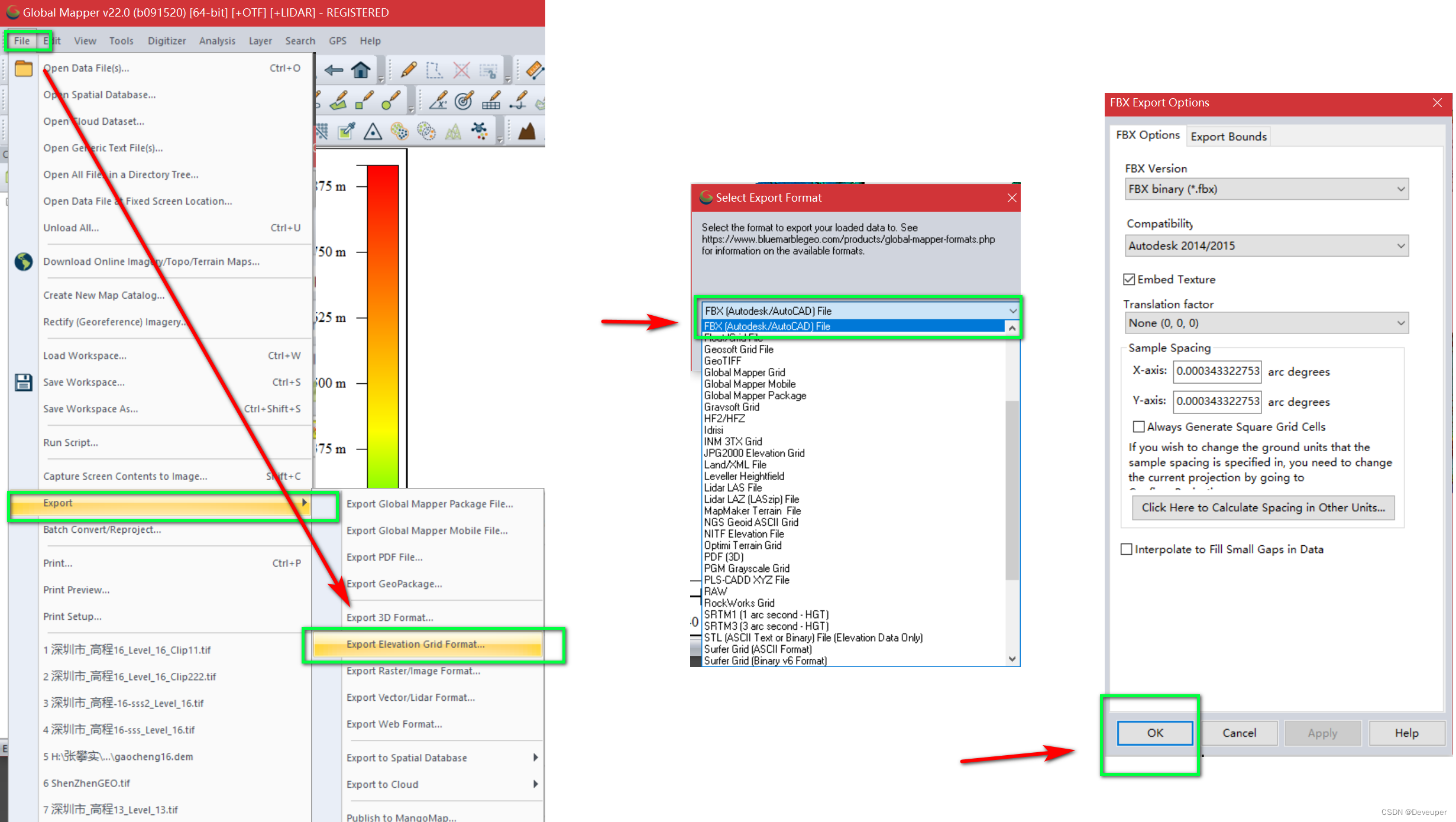

3.将模型导出为FBX格式。



四、模型导入三维软件

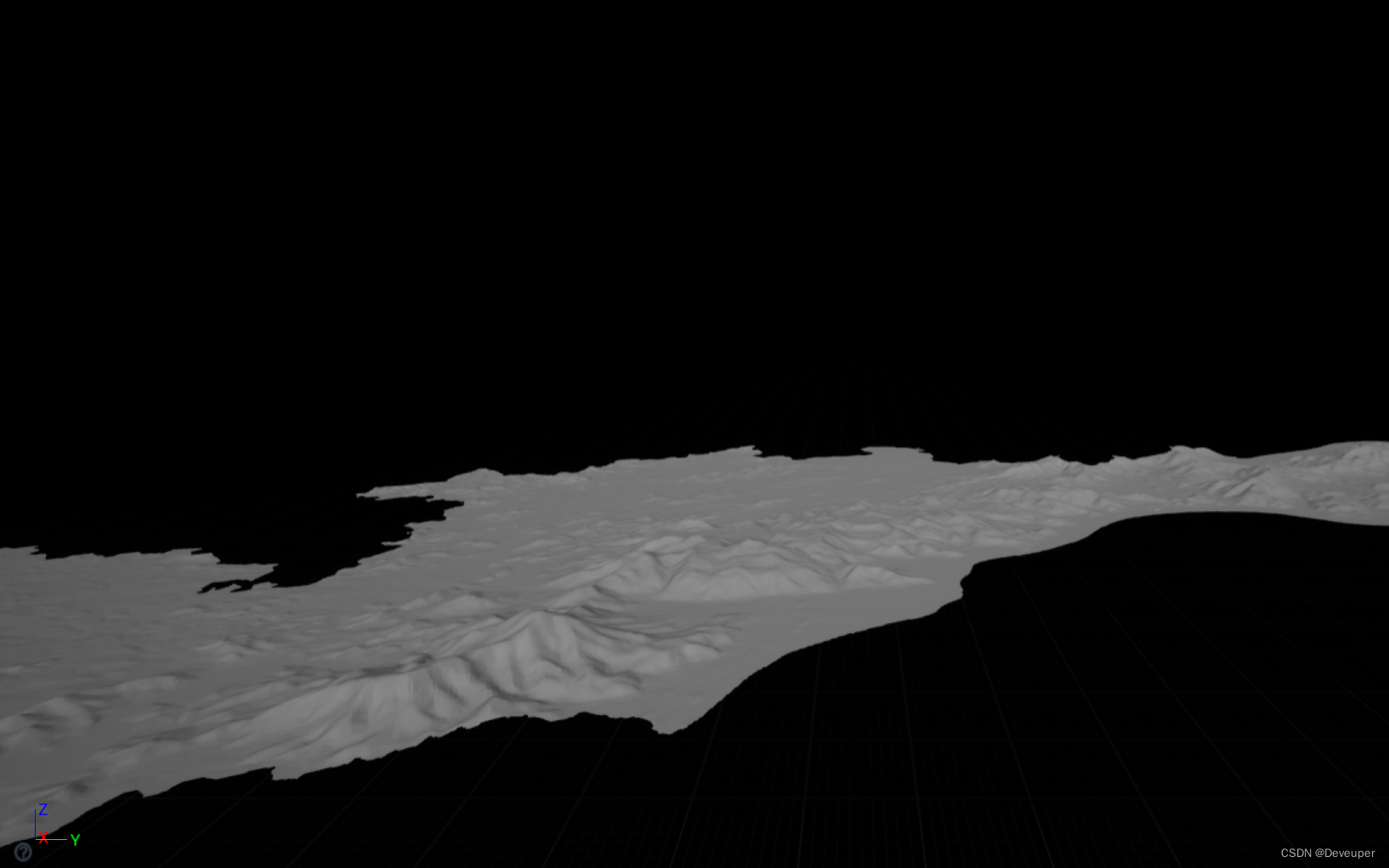

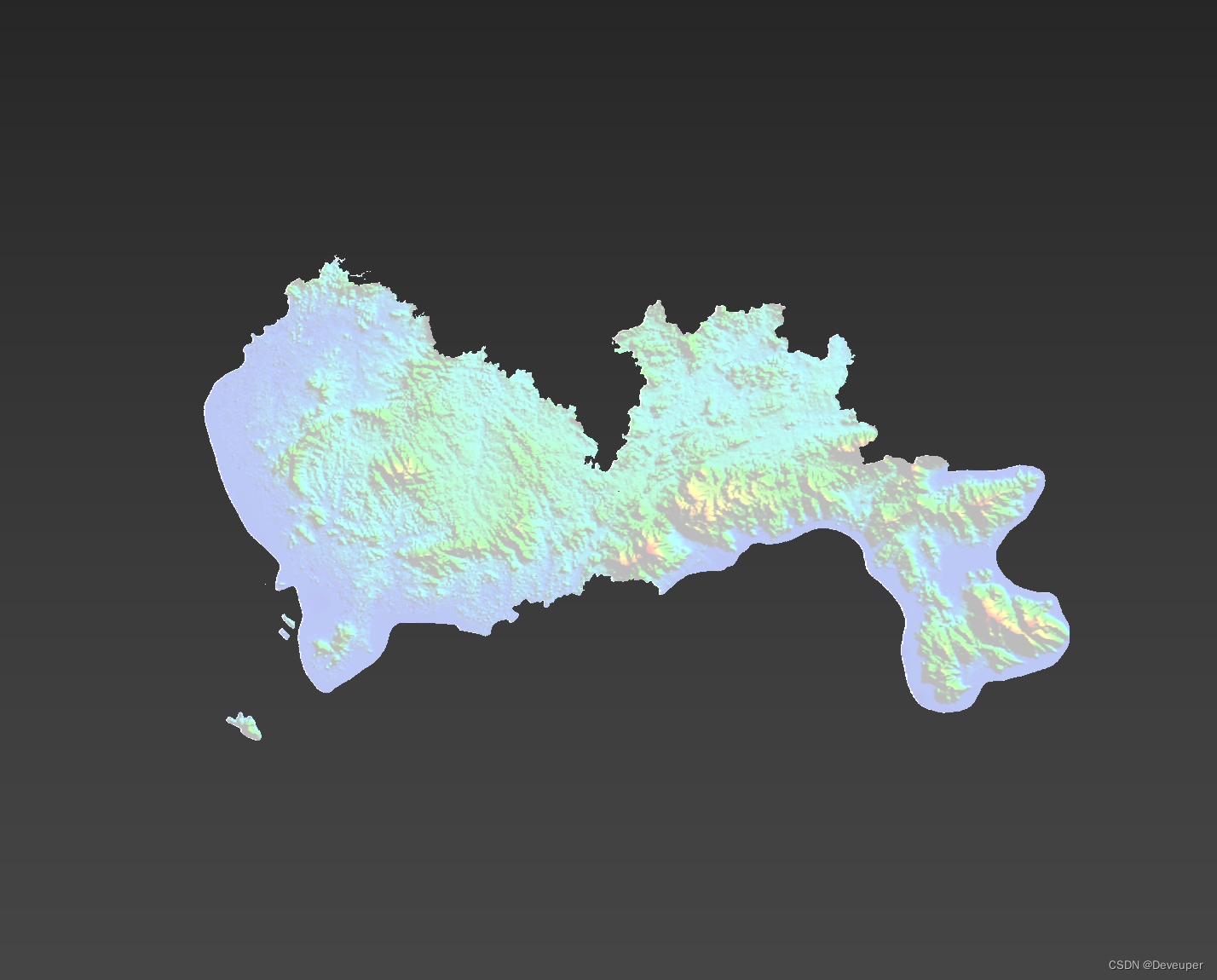

接下来，我们需要将FBX模型导入到3DsMax或其他三维软件中。在这里，我们可以进行坐标转换，模型优化等操作。完成后，我们需要再次将模型导出为FBX格式。

五、导入UE5中

最后，我们将转换后的FBX模型导入到UE5中。在这里，我们可以进行场景设置，材质制作等操作，以达到最佳的视觉效果。

 这就是整个过程的详细步骤。希望这个教程能对您有所帮助。
