实体和关系

[原文地址]

实体概述

ThingsBoard 提供 WEB 界面和 REST API，帮助你在自定义物联网应用时管理多种实体类型及其关系。支持的实体类型如下

租户 - 您可以将租户视为一个独立的业务实体:使用或生产设备、资产的个人或组织;租户可能有多个租户管理员账户和数百万用户账户;
客户 - 客户也是一个独立的业务实体:购买或使用了租户的设备/资产;客户可以拥有多个用户账户以及数百万的设备/资产;
用户 - 用户可以查看仪表板，管理实体：
设备 - 可产生遥测数据和处理远程命令的基本物联网实体。例如传感器，执行器，开关;
资产 - 可能与其他设备和资产相关的物联网实体。例如工厂、场地、项目、车辆;
警报 - 标识与资产、设备或其他实体有关的问题的事件;
面板 - 将 IoT 设备数据可视化并可通过用户接口控制设备;
规则节点 - 处理传入消息、实体生命周期事件等的单元;
规则链 - 相关规则节点的逻辑单元;

每个实体都支持:

属性 - 与实体关联的静态和半静态键值对。例如序列号、型号、固件版本;
遥测数据 - 时间序列数据，支持存储、查询和可视化。比如温度，湿度，电池电量;
关系 - 直接连接到其他实体。例如，包含、管理、拥有和生成.

此外，设备和资产也有一个类型。这允许将它们区分开来，并以不同的方式处理数据。
本指南概述了上面列出的特性，提供了一些有用的链接，以获得更多的细节和使用这些特性的实际示例。

实际应用

理解 ThingsBoard 概念的最简单方法是实现一个 ThingsBoard 应用程序。假设我们想要创建一个应用，功能是从土壤温湿度传感器中收集数据，在在仪表板上实现数据可视化，监控问题事件，发出警报并控制灌溉。
假设我们想要用数百个传感器部署到多块田地里。田地也可以按照地理区域分组。
我们认为构建这样一个应用程序应该遵循以下逻辑步骤

步骤1.提供实体和关系

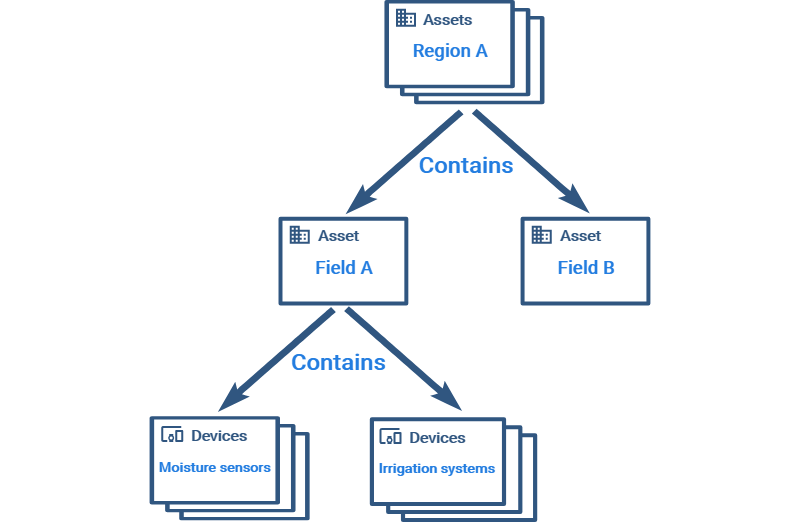

我们将按照资产和设备的层次结构进行设置

请查看下面的视频，了解如何使用 ThingsBoard Web 界面来定义区域和田地的资产实例及关系

https://cdn.iotschool.com/uploads/20200229/8d422552899f1287cb66f4d8c8ef97a8.mp4

请观看下面的视频，了解如何用 ThingsBoard Web 界面来定义设备及其与资产的关系

https://cdn.iotschool.com/uploads/20200229/ae3359526c04084805bb9b63d0960d82.mp4

支持使用 ThingsBoard 的 REST API 自动执行此操作。您可以使用 POST 请求向以下 URL 提交新资产

http(s)://host:port/api/asset

例如:

resources/create-asset.sh

curl -v -X POST -d @create-asset.json http://localhost:8080/api/asset \
--header "Content-Type:application/json" \
--header "X-Authorization: $JWT_TOKEN"

resources/create-asset.json

{"name":"Field C","type":"field"}

注意: 在执行这个请求前，您需要用一个有效的 JWT 令牌替换 $JWT_TOKEN 。这个令牌需要有租户管理权限。您可以参考指南来获取 JWT 令牌。
此外，您还可以向下面的URL地址发送POST请求来定义新的关系

http(s)://host:port/api/relation

例如：

resources/create-relation.sh

curl -v -X POST -d @create-asset.json http://localhost:8080/api/relation \
--header "Content-Type:application/json" \
--header "X-Authorization: $JWT_TOKEN"

resources/create-relation.json

{"from":{"id":"$FROM_ASSET_ID","entityType":"ASSET"},"type":"Contains","to":{"entityType":"ASSET","id":"$TO_ASSET_ID"}}

注意: 不要忘记用正确的资产 ID 替换 $FROM_ASSET_ID 和 $TO_ASSET_ID 。
**注意:**可以关联任何实体。例如，资产关联到设备或资产关联到用户。您可以从 REST API 调用结果或 Web 界面得到。

步骤2.为资产定义属性

ThingsBoard 提供了定义管理实体属性的能力。本主题将在单独的指南中讨论。
处理设备属性

步骤3.设备的遥测数据的上传

ThingsBoard 提供了处理设备和其他实体的遥测数据的能力。本主题将在单独的指南中讨论。
处理遥测数据

步骤4.创建警报规则

ThingsBoard 为设备和其他实体提供了利用规则引擎产生警报消息的能力。本主题将在单独的指南中讨论。
处理警报

步骤5.设计仪表面板

请导入包含地图显示、警报、实体列表或图标等部件的面板。

个人理解

刚接触 TB 时被 FROM 、 TO 、 Contains 、 Manages 给绕晕了，感觉作用重复，其实 FROM 、TO 代表方向，分别时 被包含 与包含的关系，而 Contains 、 Manages 仅仅为了描述这种关联的纽带，比如城市的 ASSET 可以 Contains 街道这种 ASSET 但不能说 Manages ，这样就会不形象。支持自定义类型。
