STM32F429第九篇之stm32f4xx_hal_rcc_ex

前言

本文主要介绍STM32F429的HAL库中的RCC的剩余函数的用法，主要参考资料为：

• Description of STM32F4 HAL and low-layer drivers
• RM0090 Reference manual

本文承接上文<STM32F429第八篇之stm32f4xx_hal_rcc>

本文使用硬件库版本为：

• STM32Cube_FW_F4_V1.11.0

在HAL库中，名称以_ex为后缀的文件表明该文件中的函数并非通用函数，与具体的硬件支持有关。

这部分函数与RCC时钟频率控制相关。

函数

HAL_RCCEx_PeriphCLKConfig

函数原型

HAL_StatusTypeDef HAL_RCCEx_PeriphCLKConfig (RCC_PeriphCLKInitTypeDef * PeriphClkInit)

通过指定参数初始化外设时钟。

注意

• 当使用HAL_RCCEx_PeriphCLKConfig()配置RTC时钟源的时候必须小心，因为此时将会把备份域重置，从而，RTC寄存器和RCC_BDCR寄存器同样会被设置为复位值。

参数

• PeriphClkInit：结构体RCC_PeriphCLKInitTypeDef指针，包含外设时钟的配置信息(I2S, SAI, LTDC, RTC 和 TIM)

返回类型

• HAL_StatusTypeDef ：HAL状态定义。

HAL_RCCEx_GetPeriphCLKConfig

函数原型

void HAL_RCCEx_GetPeriphCLKConfig (RCC_PeriphCLKInitTypeDef * PeriphClkInit)

根据RCC配置寄存器的参数来填充RCC_PeriphCLKInitTypeDef。

参数

• PeriphClkInit：指向结构体 RCC_PeriphCLKInitTypeDef的指针。

HAL_RCCEx_GetPeriphCLKFreq

函数模型

uint32_t HAL_RCCEx_GetPeriphCLKFreq (uint32_t PeriphClk)

返回给定的外设时钟频率

注意

• 若函数返回0，则说明该外设时钟参数并不支持此API。
• 并不是所有的硬件都支持此函数，在该版本API中，只有446支持此函数。

参数

• PeriphClk：外设时钟参数可以为：

#define RCC_PERIPHCLK_SAI1            ((uint32_t)0x00000004U)
#define RCC_PERIPHCLK_SAI2            ((uint32_t)0x00000008U)

返回值

• 频率值：单位为kHz。

结构体

HAL_StatusTypeDef

/**
  * @brief  HAL Status structures definition
  */
typedef enum
{
  HAL_OK       = 0x00U,
  HAL_ERROR    = 0x01U,
  HAL_BUSY     = 0x02U,
  HAL_TIMEOUT  = 0x03U
} HAL_StatusTypeDef;

RCC_PeriphCLKInitTypeDef

typedef struct
{
  uint32_t PeriphClockSelection; /*!< The Extended Clock to be configured.
                                      This parameter can be a value of @ref RCCEx_Periph_Clock_Selection */

  RCC_PLLI2SInitTypeDef PLLI2S;  /*!< PLL I2S structure parameters.
                                      This parameter will be used only when PLLI2S is selected as Clock Source I2S or SAI */

  RCC_PLLSAIInitTypeDef PLLSAI;  /*!< PLL SAI structure parameters.
                                      This parameter will be used only when PLLI2S is selected as Clock Source SAI or LTDC */

  uint32_t PLLI2SDivQ;           /*!< Specifies the PLLI2S division factor for SAI1 clock.
                                      This parameter must be a number between Min_Data = 1 and Max_Data = 32
                                      This parameter will be used only when PLLI2S is selected as Clock Source SAI */

  uint32_t PLLSAIDivQ;           /*!< Specifies the PLLI2S division factor for SAI1 clock.
                                      This parameter must be a number between Min_Data = 1 and Max_Data = 32
                                      This parameter will be used only when PLLSAI is selected as Clock Source SAI */

  uint32_t PLLSAIDivR;           /*!< Specifies the PLLSAI division factor for LTDC clock.
                                      This parameter must be one value of @ref RCCEx_PLLSAI_DIVR */

  uint32_t RTCClockSelection;      /*!< Specifies RTC Clock Prescalers Selection.
                                      This parameter can be a value of @ref RCC_RTC_Clock_Source */

  uint8_t TIMPresSelection;      /*!< Specifies TIM Clock Prescalers Selection.
                                      This parameter can be a value of @ref RCCEx_TIM_PRescaler_Selection */
#if defined(STM32F469xx) || defined(STM32F479xx)
  uint32_t Clk48ClockSelection;  /*!< Specifies CK48 Clock Selection this clock used OTG FS, SDIO and RNG clocks.
                                      This parameter can be a value of @ref RCCEx_CK48_Clock_Source */

  uint32_t SdioClockSelection;   /*!< Specifies SDIO Clock Source Selection.
                                      This parameter can be a value of @ref RCCEx_SDIO_Clock_Source */
#endif /* STM32F469xx || STM32F479xx */
}RCC_PeriphCLKInitTypeDef;

PeriphClockSelection(外设时钟选择)

被配置的时钟选择，可以在以下范围中选择：

/*-------- Peripheral Clock source for STM32F42xxx/STM32F43xxx ---------------*/
#if defined(STM32F427xx) || defined(STM32F437xx) || defined(STM32F429xx) || defined(STM32F439xx)
#define RCC_PERIPHCLK_I2S             ((uint32_t)0x00000001U)
#define RCC_PERIPHCLK_SAI_PLLI2S      ((uint32_t)0x00000002U)
#define RCC_PERIPHCLK_SAI_PLLSAI      ((uint32_t)0x00000004U)
#define RCC_PERIPHCLK_LTDC            ((uint32_t)0x00000008U)
#define RCC_PERIPHCLK_TIM             ((uint32_t)0x00000010U)
#define RCC_PERIPHCLK_RTC             ((uint32_t)0x00000020U)
#define RCC_PERIPHCLK_PLLI2S          ((uint32_t)0x00000040U)
#endif /* STM32F427xx || STM32F437xx || STM32F429xx || STM32F439xx */
/*----------------------------------------------------------------------------*/

PLLI2S(PLL I2S 结构体参数)

只有当PLLI2S用作时钟源时，该参数才有效。参数的具体定义如下：

/**
  * @brief  PLLI2S Clock structure definition
  */
typedef struct
{
  uint32_t PLLI2SN;    /*!< Specifies the multiplication factor for PLLI2S VCO output clock.
                            This parameter must be a number between Min_Data = 50 and Max_Data = 432.
                            This parameter will be used only when PLLI2S is selected as Clock Source I2S or SAI */

  uint32_t PLLI2SR;    /*!< Specifies the division factor for I2S clock.
                            This parameter must be a number between Min_Data = 2 and Max_Data = 7.
                            This parameter will be used only when PLLI2S is selected as Clock Source I2S or SAI */

  uint32_t PLLI2SQ;    /*!< Specifies the division factor for SAI1 clock.
                            This parameter must be a number between Min_Data = 2 and Max_Data = 15.
                            This parameter will be used only when PLLI2S is selected as Clock Source SAI */
}RCC_PLLI2SInitTypeDef;

PLLSAI(PLL SAI 结构体参数)

只有当PPLLSAI用作时钟源时，该参数才有效。具体定义如下：

/**
  * @brief  PLLSAI Clock structure definition
  */
typedef struct
{
  uint32_t PLLSAIN;    /*!< Specifies the multiplication factor for PLLI2S VCO output clock.
                            This parameter must be a number between Min_Data = 50 and Max_Data = 432.
                            This parameter will be used only when PLLSAI is selected as Clock Source SAI or LTDC */
#if defined(STM32F469xx) || defined(STM32F479xx)
  uint32_t PLLSAIP;    /*!< Specifies division factor for OTG FS and SDIO clocks.
                            This parameter is only available in STM32F469xx/STM32F479xx devices.
                            This parameter must be a value of @ref RCCEx_PLLSAIP_Clock_Divider  */
#endif /* STM32F469xx || STM32F479xx */

  uint32_t PLLSAIQ;    /*!< Specifies the division factor for SAI1 clock.
                            This parameter must be a number between Min_Data = 2 and Max_Data = 15.
                            This parameter will be used only when PLLSAI is selected as Clock Source SAI or LTDC */

  uint32_t PLLSAIR;    /*!< specifies the division factor for LTDC clock
                            This parameter must be a number between Min_Data = 2 and Max_Data = 7.
                            This parameter will be used only when PLLSAI is selected as Clock Source LTDC */

}RCC_PLLSAIInitTypeDef;

外设时钟管理

这部分内容主要存在于stm32f4xx_hal_rcc.h和stm32f4xx_hal_rcc_ex.h中。通过宏定义的形式，管理外设的时钟。其主要形式如下：

//其中XXX为外设的名称。
#define __HAL_RCC_XXX_CLK_ENABLE() 		//外设时钟使能
#define __HAL_RCC_XXX_CLK_DISABLE() 	//外设时钟禁止
#define __HAL_RCC_XXX_IS_CLK_ENABLED()	//外设时钟是否使能
#define __HAL_RCC_XXX_IS_CLK_DISABLED()	//外设时钟是否禁止

其中，外设时钟使能宏的实现方式相对比较复杂，详细代码如下(以GPIOA外设为例)：

#define __HAL_RCC_GPIOA_CLK_ENABLE()   do { \
                                        __IO uint32_t tmpreg = 0x00U; \
                                        SET_BIT(RCC->AHB1ENR, RCC_AHB1ENR_GPIOAEN);\
                                        /* Delay after an RCC peripheral clock enabling */ \
                                        tmpreg = READ_BIT(RCC->AHB1ENR, RCC_AHB1ENR_GPIOAEN);\
                                        UNUSED(tmpreg); \
                                          } while(0)

1. do{ }while(0)语句表示该括号中的代码必然执行，且执行的次数为1次。
2. 定义了uint32_t型变量tmpreg。
3. 将 外设对应寄存器位 置1，即使能对应外设的时钟，此语句为该功能的核心语句。
4. 将写入的寄存器位读出，且赋值在tmpreg变量中。此处，并非真的需要获取寄存器值，而是为了将外设时钟使能后，延时一段时间。
5. 因为赋值后的tmpreg并未使用，仅仅为了延时作用，所以，最后添加一句UNUSED(tmpreg);使得编译器在此处不报警告。

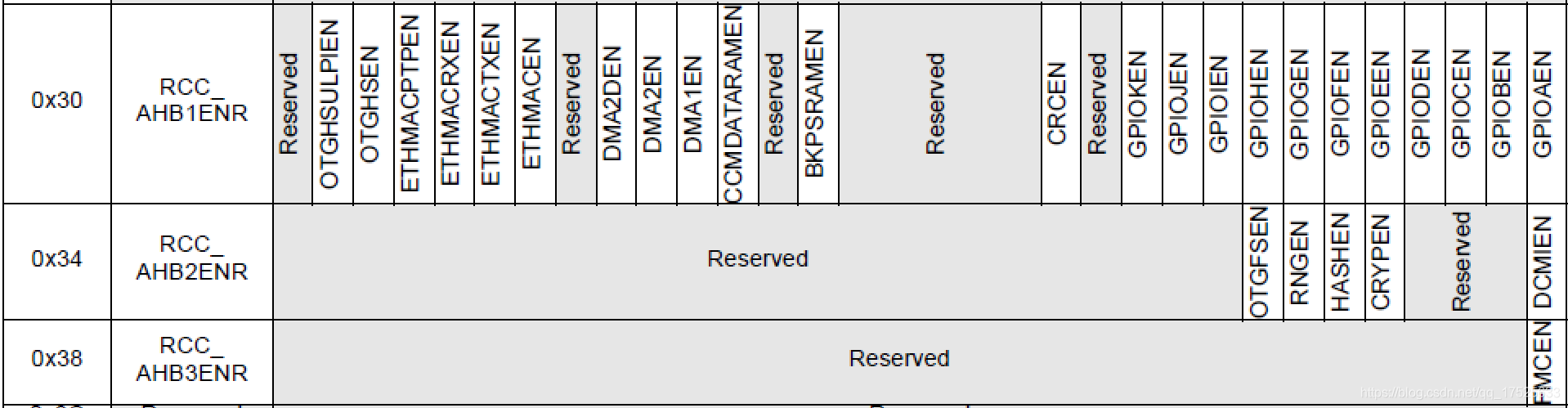

时钟被管理的外设是挂载在AHB和APB总线的外设。具体如下：

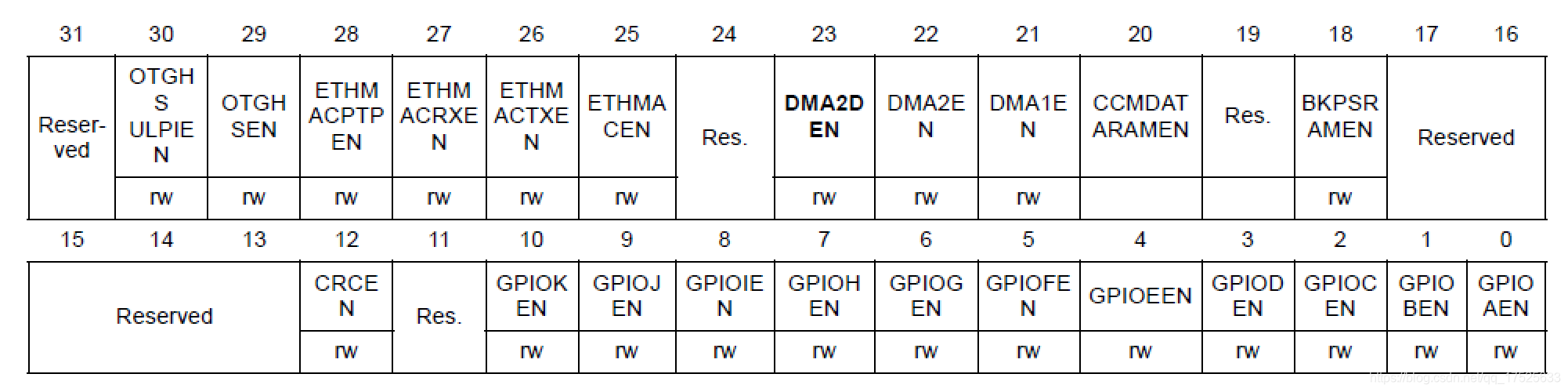

AHB1

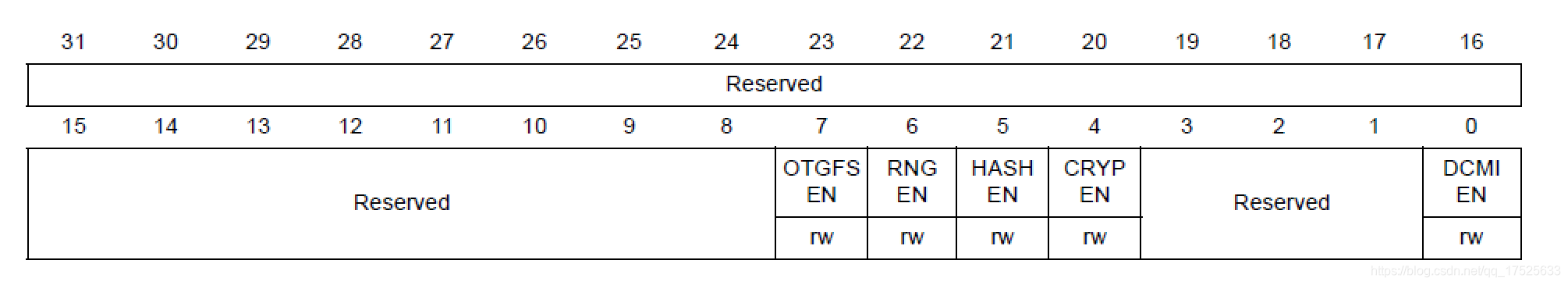

AHB2

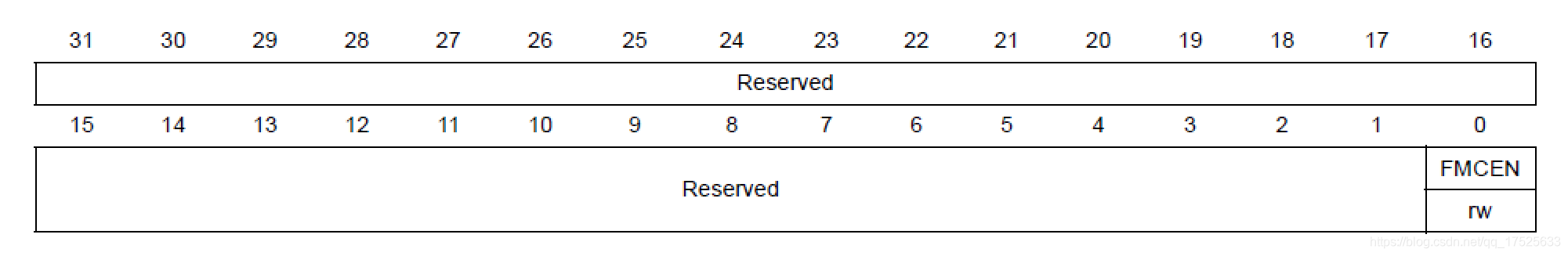

AHB3

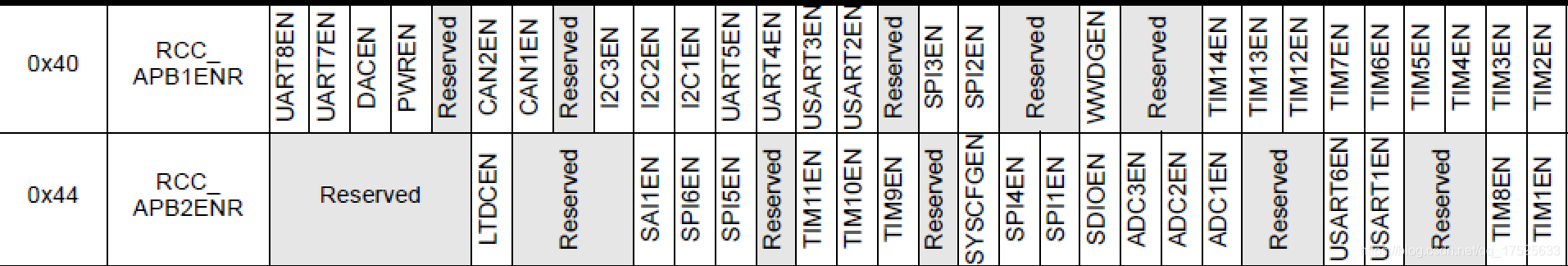

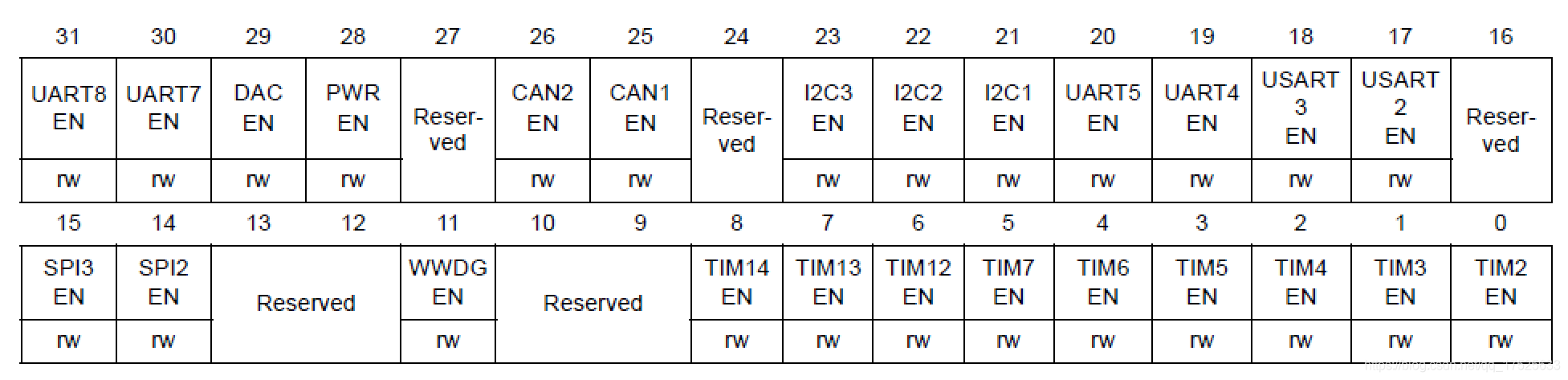

APB1

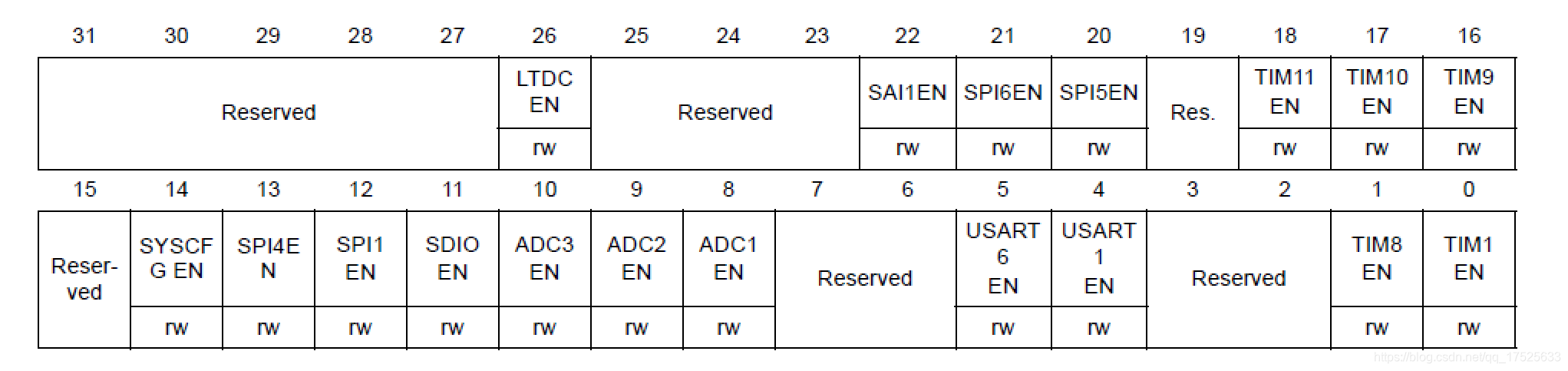

APB2

更多详细信息可以参考手册 < RM0090 Reference manual>
