一、问题描述

keil进入软件调试模式中，出现了下面两个问题

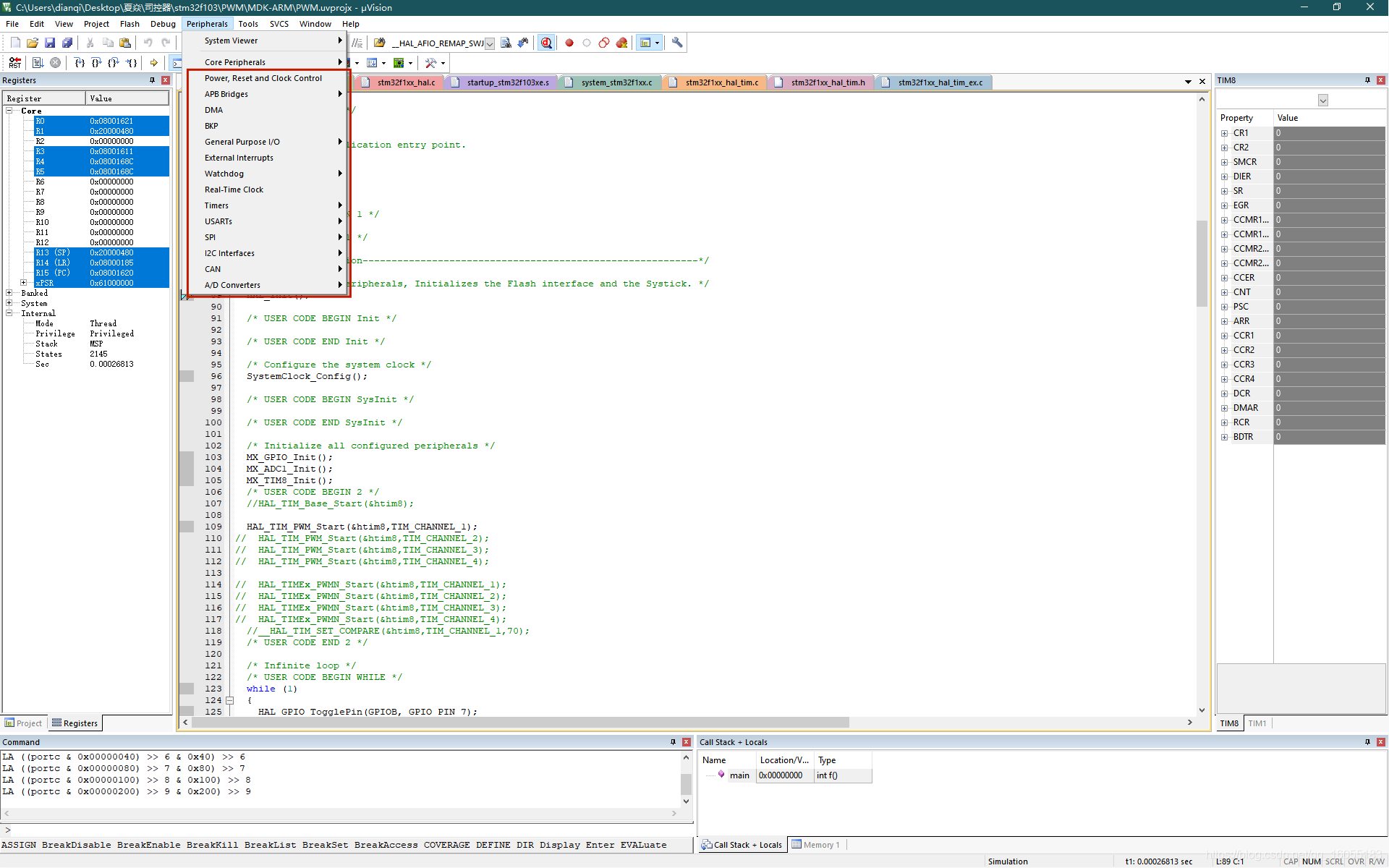

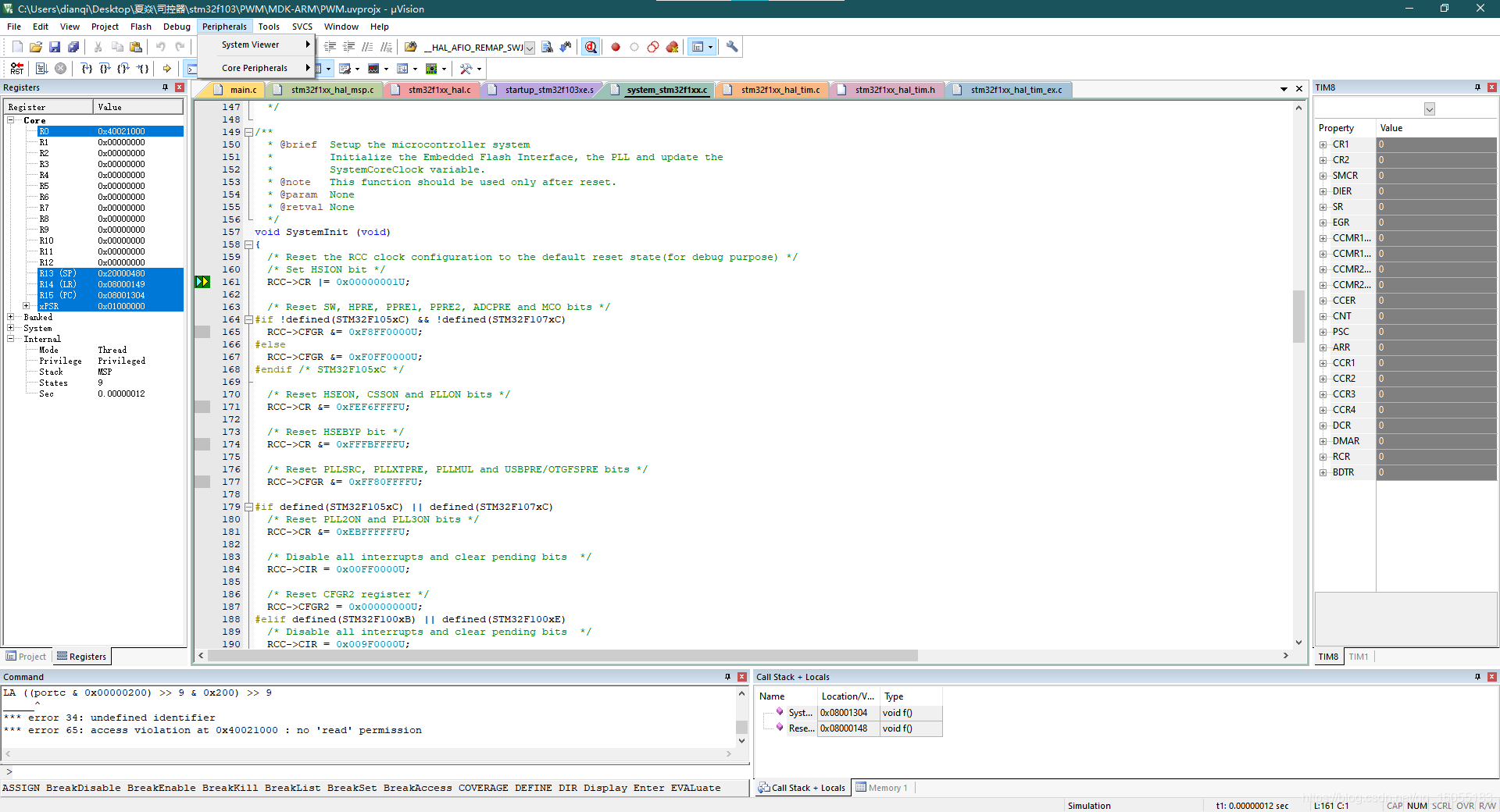

1. Peripherals显示不完全

下图中红框中的内容不显示
在这里插入图片描述

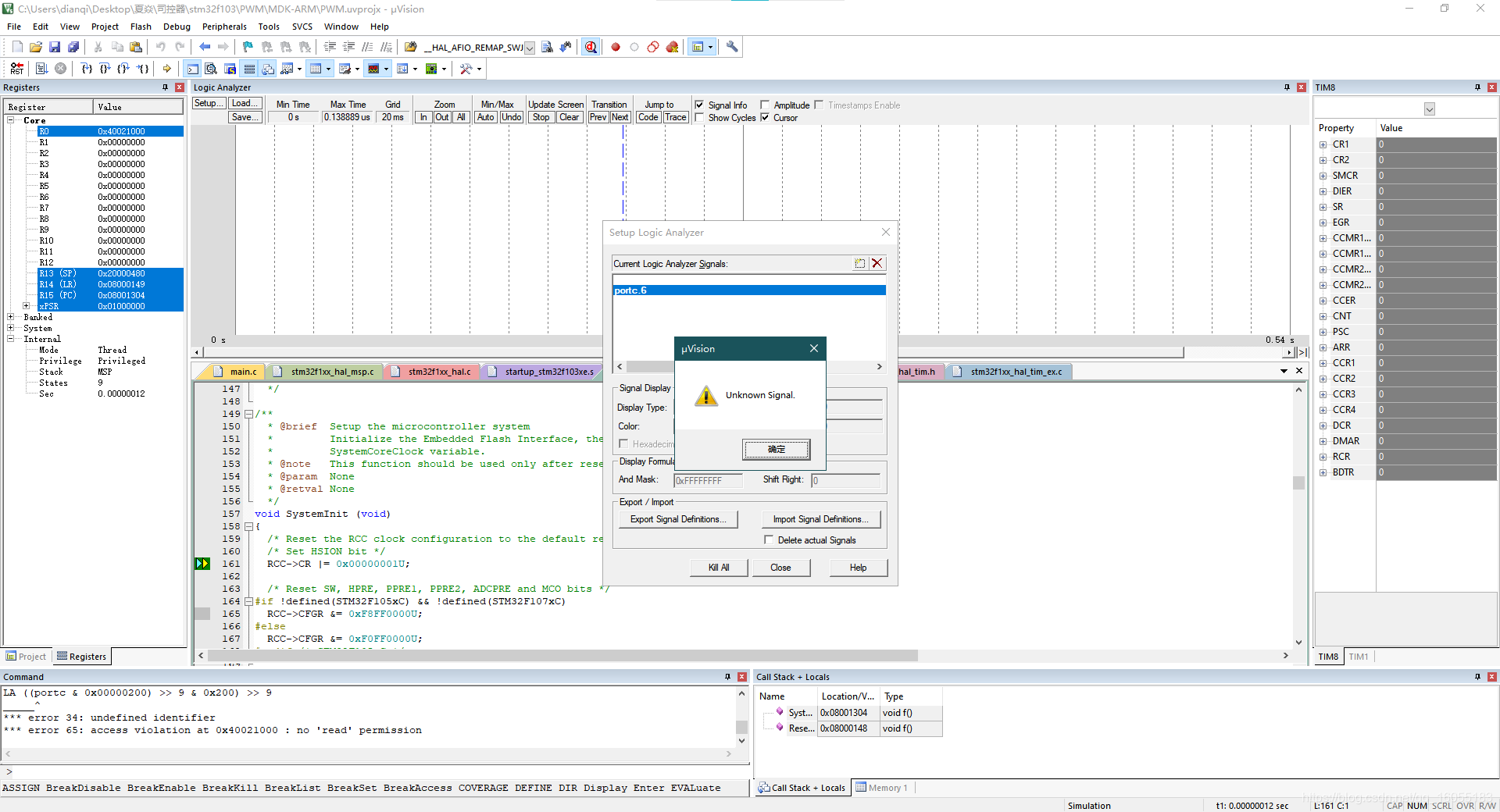

2.逻辑分析仪不能新建逻辑分析信号

如下图，想要观察PC6的输出波形，新建portc.6，显示未知的信号。
在这里插入图片描述

二、解决问题

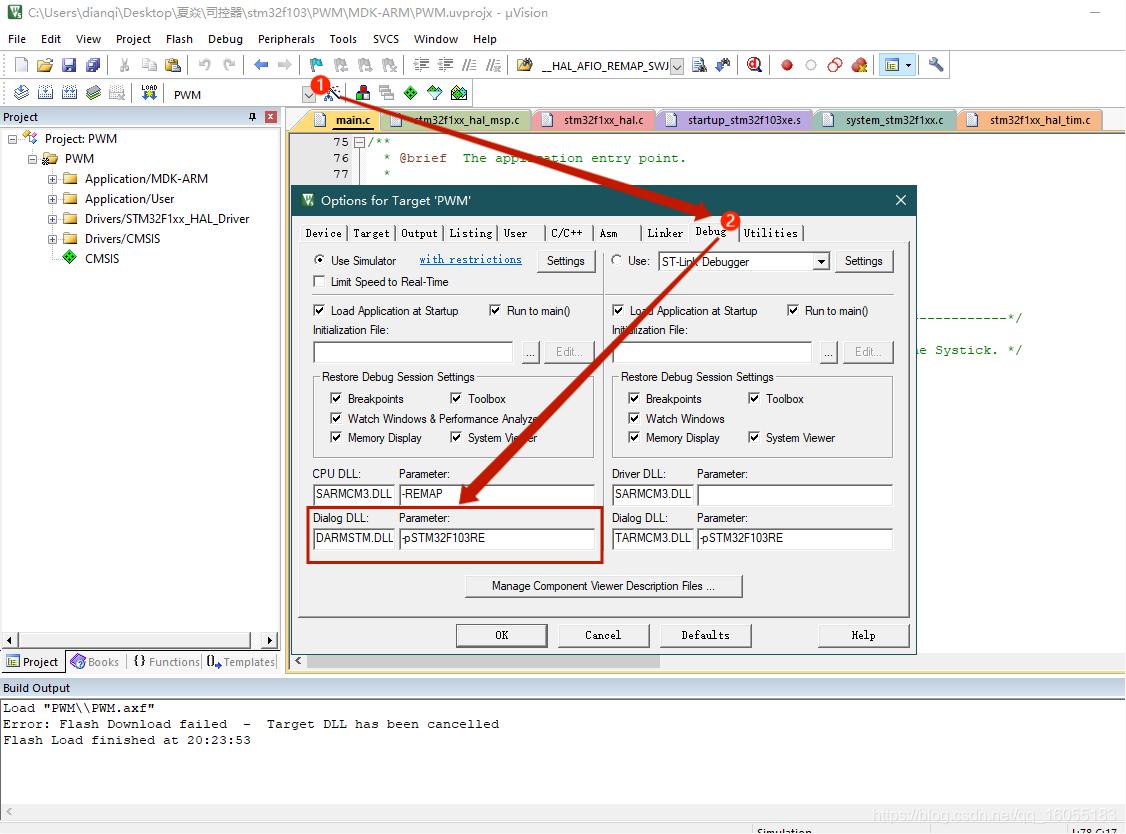

上述两个问题的原因都是一个，没有配置正确的动态链接库（Dynamic Link Library,DLL）。在下图红框内配置DLL库，Dialog DLL：DARMSTM.DLL，Parameter：pSTM32F103RE。官方文档查询网站：https://developer.arm.com/documentation/ka002225/latest

在这里插入图片描述
