UVM环境自动生成工具（1）uvmgen

介绍

uvmgen是VCS自带可执行文件，可以用于uvm环境的生成。

使用流程是运行uvmgen，然后通过敲入需求，生成需要的uvm环境，环境只能包含1个主agent和1个从agent。

使用步骤

生成环境

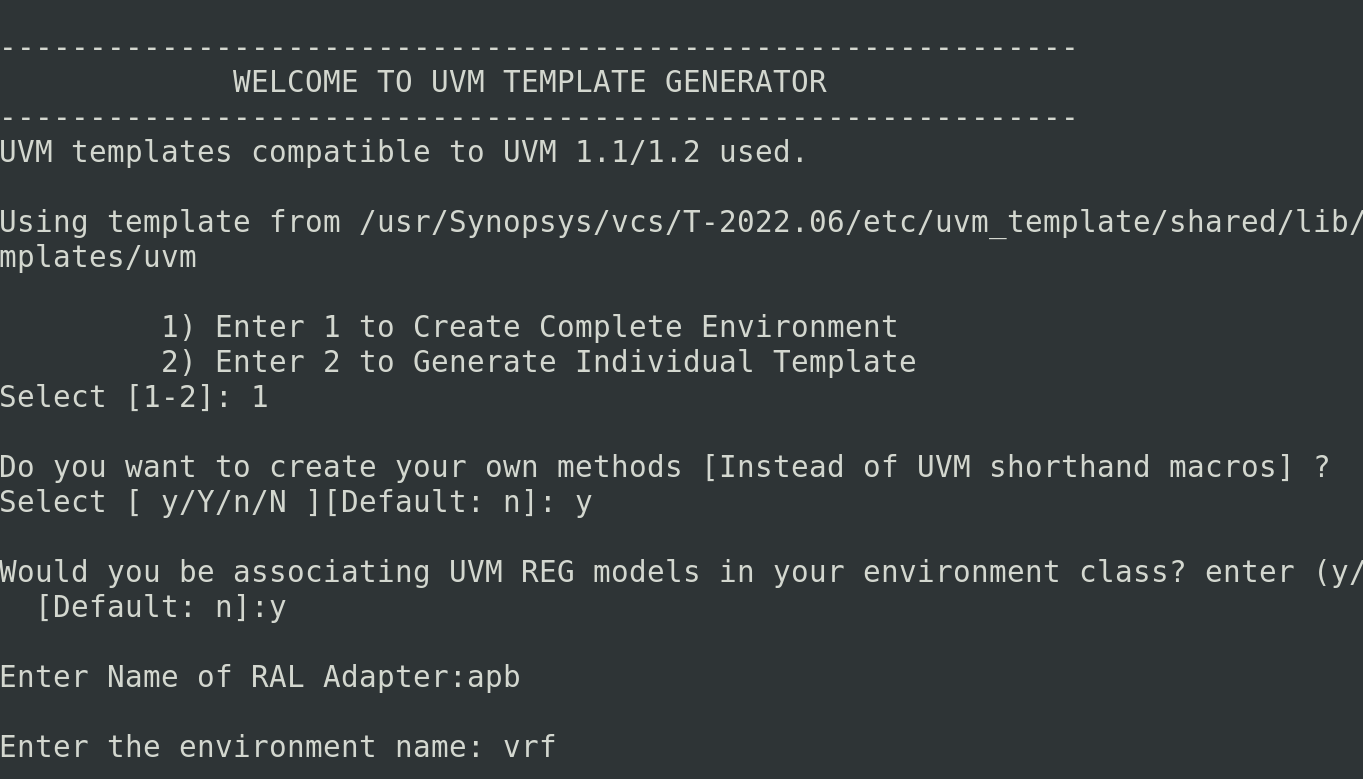

terminal输入uvmgen，然后会弹出很多问题。
首先可以选择生成1完整环境或者2组件模板，组件又包含agent、driver、seq等。

后面会继续填写环境、agent名称，和各个组件名称（明明自动加缀就好），和是否添加寄存器模型等问题。
其中有一个问题是do you want create your own methods，正常选否，会使用`uvm_object_utils这些uvm宏语句，如果选是脚本会替换成sv语句。

仿真

使用uvmgen命令后会出现环境名同名的目录，就是仿真环境。在run目录下执行make comp和make run分别实现编译和仿真。

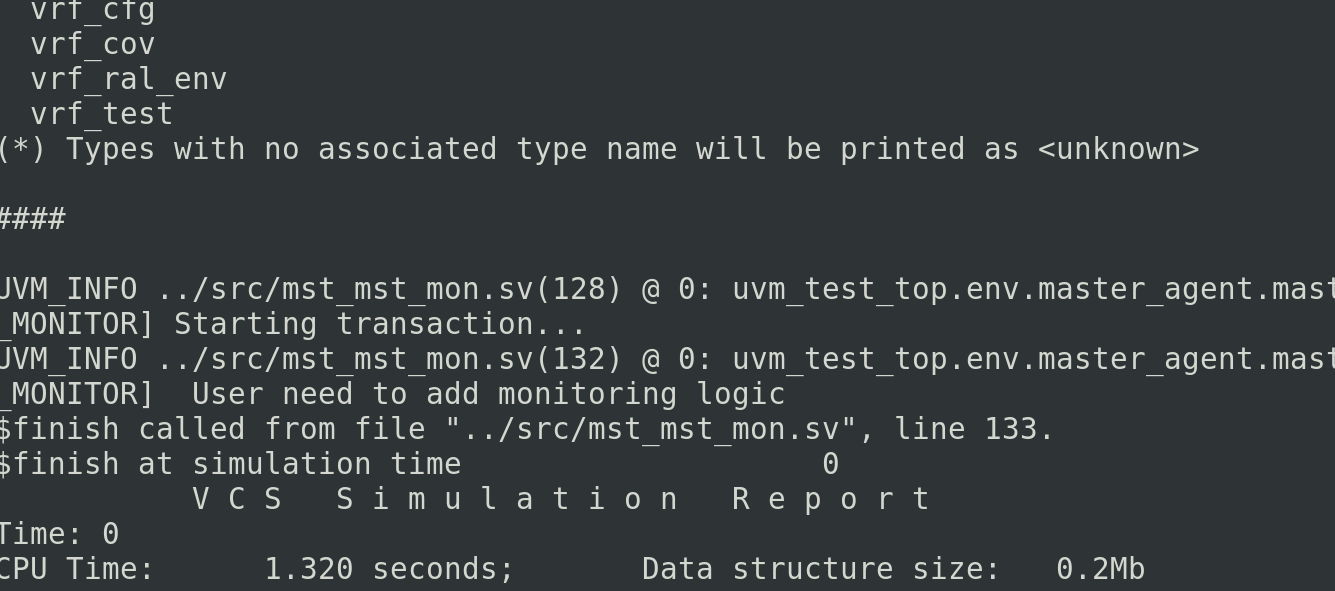

个人使用vcs版本2022，没有遇到不加-full64的问题，但因为monitor里有$finish，仿真会提前结束。

生成环境

（1）test
首先通过Makefile看到执行的tc是vrf_test，在对应文件中可以看到执行的seq是mst_seqr_sequence_library。

  virtual function void build_phase(uvm_phase phase);
    super.build_phase(phase);
    env = vrf_ral_env::type_id::create("env", this);
    uvm_config_db #(uvm_object_wrapper)::set(this, "env.master_agent.mast_sqr.main_phase",
                    "default_sequence", mst_seqr_sequence_library::get_type());
  endfunction

（2）seq
在seq文件中，可以看到2个agent的seq分别发起10次传输。

virtual task body();
	repeat(10) begin
		`uvm_do(req);
	end
endtask

（3）driver

在driver中可以看到会调用空task，没有任何行为，需要手动需修改，monitor也类似。

task mst_drv::run_phase(uvm_phase phase);
   super.run_phase(phase);
   // phase.raise_objection(this,""); //Raise/drop objections in sequence file
   fork
      tx_driver();
   join
   // phase.drop_objection(this);
endtask: run_phase

task mst_drv::tx_driver();
endtask : tx_driver

总结

脚本定位还是生成模板，环境直接用比较毛坯，还需要很多手工修改，而且作为Synopsys VCS自带工具和自己的VIP也没有联动，如果真有需要感觉还不如直接用VIP的example来改，或者让豆包生成一个模板。
