电池或直流电压测量

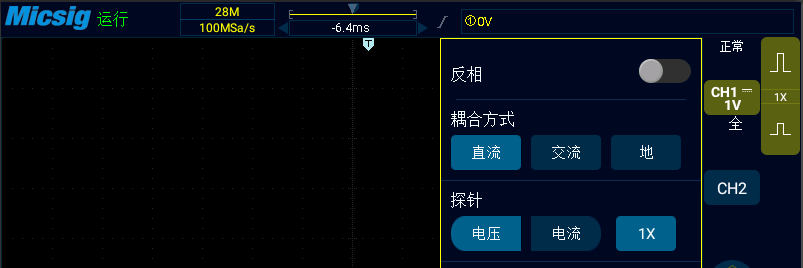

测量直流电压要先保证通道的耦合方式处于直流状态，像电池电压的话因为比较低，探头衰减比一般1X即可，垂直档位设置1V或者500mv

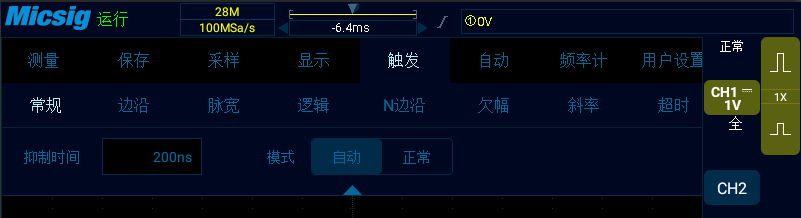

然后确保示波器的触发模式处于自动状态

确保电池有电或者直流电压有电压输出，将探针接到电池或者直流电正极，探头的夹子（也就是接地端）接到电池或者直流负极。当然接反也没有影响，就是波形显示的时候，会在示波器零电平的下方。打开示波器测量项的平均值，就可以看到直流电压值。

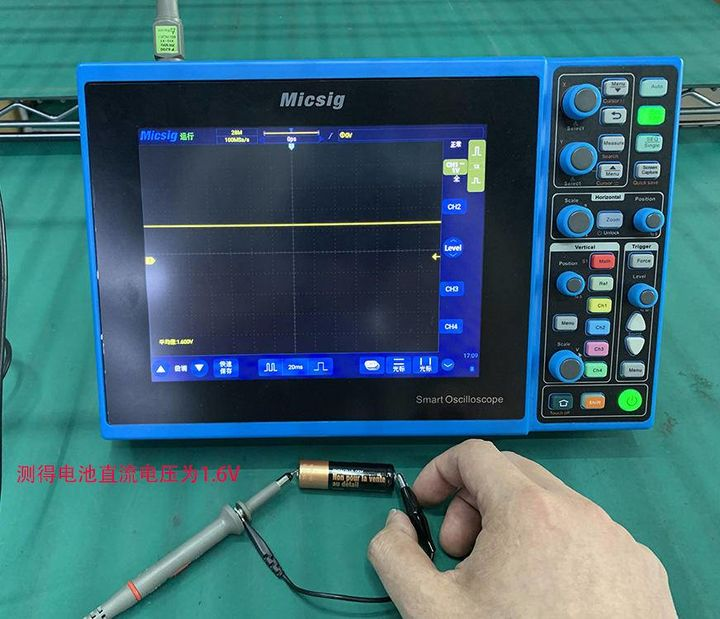

如上图我们测试的是一节电压1.6V的电池。要注意直流信号没有曲线波形，可以看到示波器上是一条直线。



晶振测量

晶振对电容负载较敏感，当使用×1挡时，探头电容相对较大，相当于一个很重的负载并联在晶振电路中，很容易使其停止振荡，因此我们使用10X档的探头更佳。

我们将示波器通道设置为交流耦合，10X档位。确保晶振主板上电运行后，拔掉探头的套子，露出探针。将探头夹子接到主板地线即供电负极端，探针针尖
