LEB(Leading edge blanking)是什么

最新推荐文章于 2025-10-20 10:24:57 发布
原创 最新推荐文章于 2025-10-20 10:24:57 发布 · 8.3k 阅读 · 33 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍了前沿消隐技术的基本概念及其应用。通过设置一个特定的时间段来忽略目标采样信号开始时可能出现的尖峰，避免因此导致的误操作。特别讨论了在过流保护电路中如何利用前沿消隐技术来提高系统的稳定性和可靠性。

翻译为：前沿消隐

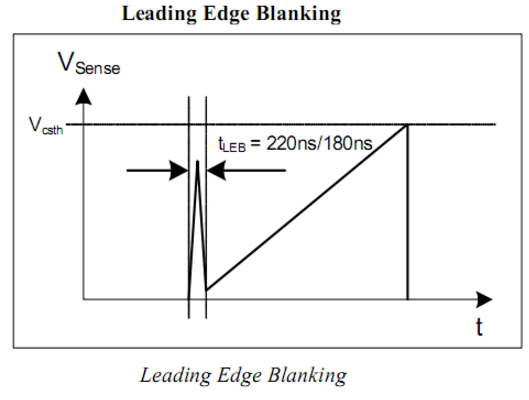

是指目标采样信号刚开始可能会有一个尖峰，而我们并不希望采集它，于是可以设置一个前沿消隐时间把它忽略掉。

比如：过流保护的电流采样，由于MOS管的打开或者关闭，电流波形上刚开始一般都会有尖峰，这个尖峰会引起芯片的过流保护误动作，于是设置一个前沿消隐时间把它忽略掉，在此时间之后，再进行电流采样。
