EMC整改流程框图，RE超标整改流程

原创 于 2025-12-21 20:05:34 发布 · 77 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#EMC #RE #RE超标

没有技巧，全是经验！EMC整改流程及常见问题

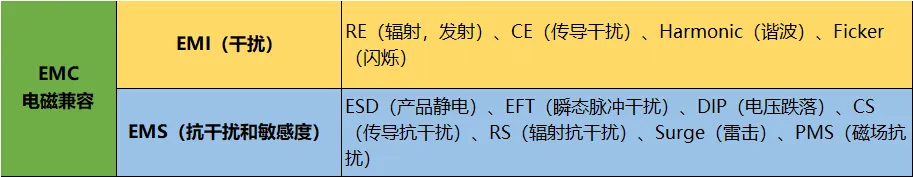

EMC主要包含两大项：EMI（干扰）和EMS（抗干扰和敏感度）。这两大项中又包括许多小项目，如下图：
在这里插入图片描述

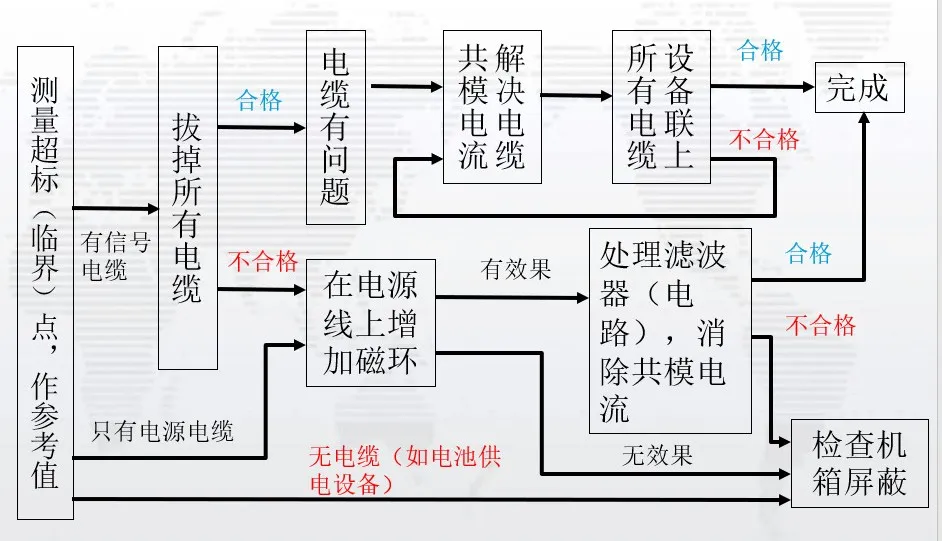

1.RE超标整改流程

在这里插入图片描述

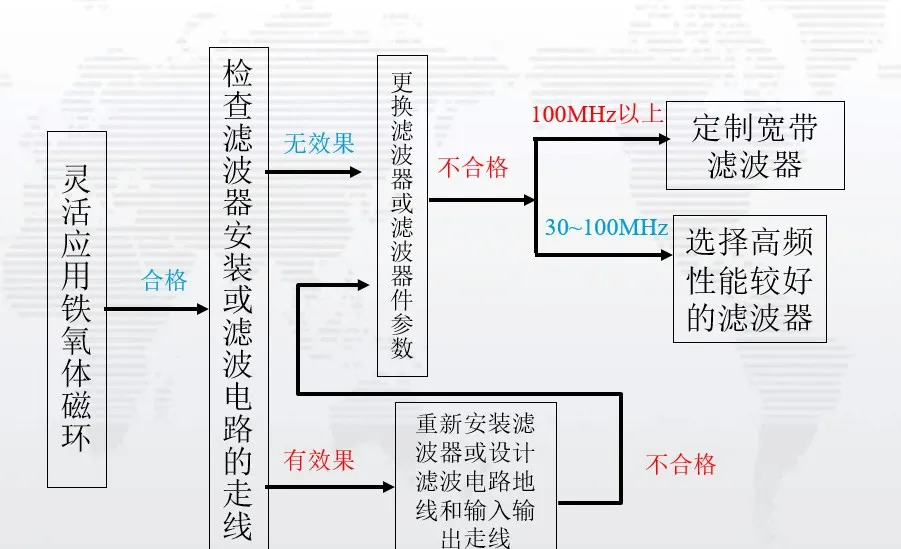

2.电源电缆导致辐射超标定位子流程

在这里插入图片描述

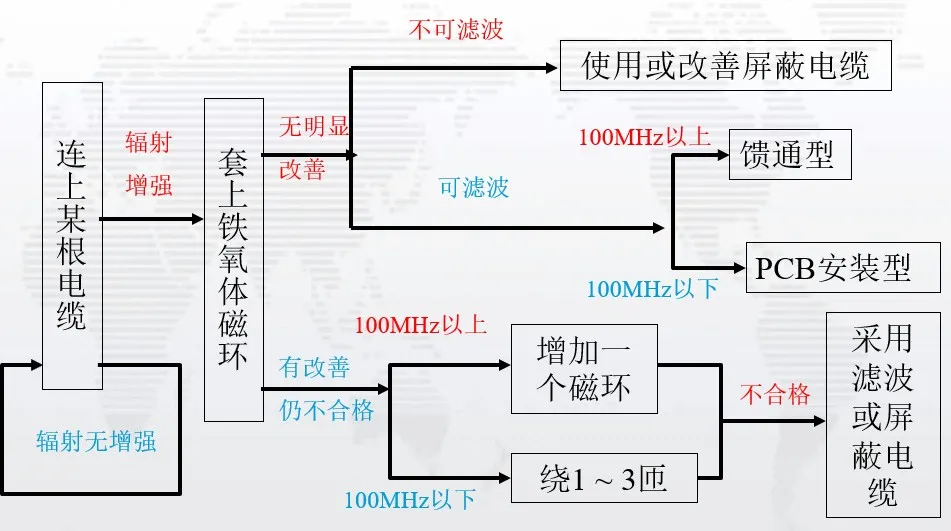

3.信号电缆导致辐射超标定位子流程

在这里插入图片描述

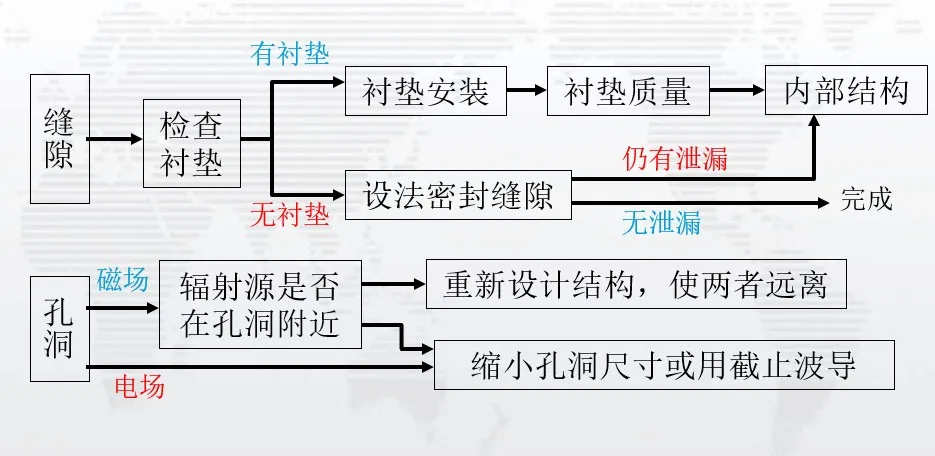

4.屏蔽体泄漏整改流程

在这里插入图片描述
