心率血氧测量原理、血氧仪方案、血氧仪拆机分析

原理与分类

心率血氧传感器的测量原理可以参考：
心率血氧传感器介绍

血红蛋白可以把氧气输送到人体各处，如果你的血氧饱和度在95%，那就是非常正常的。而血氧仪检测血氧饱和度，就是依靠光线反射率会根据血氧饱和度的变化而变化的性质，通过血氧仪上的光电二极管向人体发射红光和红外光，然后就是接收元件负责采集穿透人体的光线数据。

如果血氧仪检测到的血氧饱和度高，那么血红蛋白就会对红光的反射率高，红外光的反射率就低，如果血氧饱和度低的话，就恰恰相反。

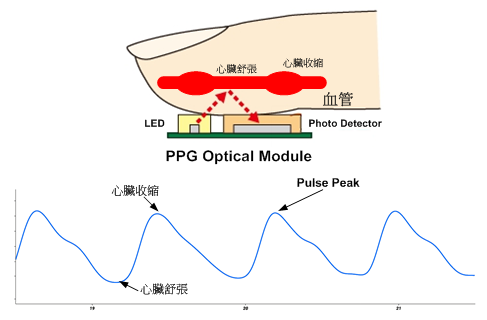

简单来说就是给人体组织发射光，然后再接收光，测量接收的光来得到心率血氧数据。

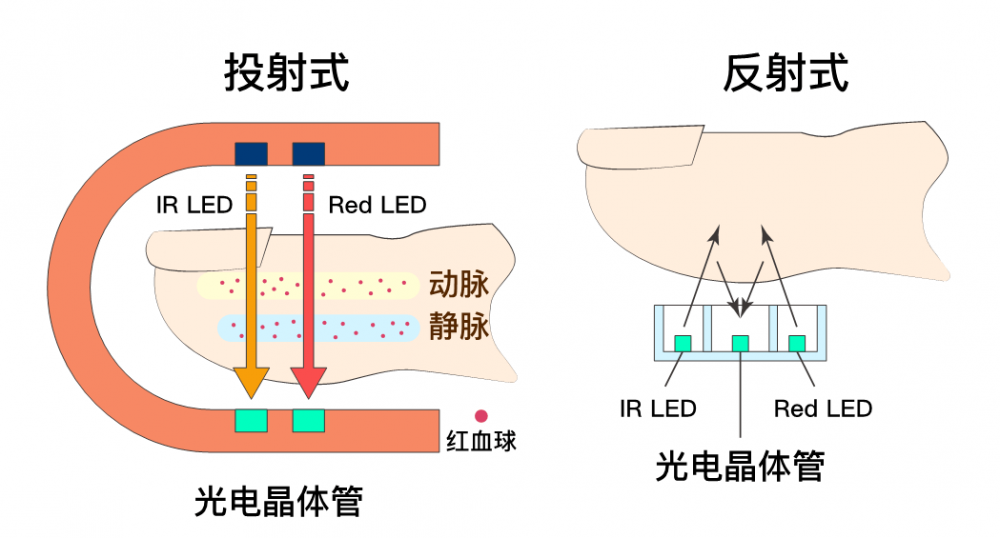

目前有两种实现方式：

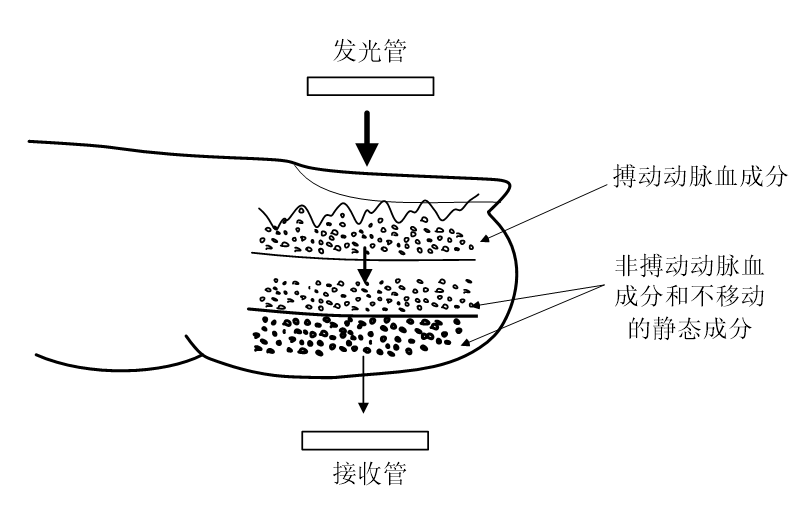

• 投射式，光穿透的方式，主要测量手指。比如指夹式血氧仪。发光在一面，接收光在另一面。
• 光反射方式，用于厚的人体阻值，光不易穿过，比如手表。发光和接受光在一边。

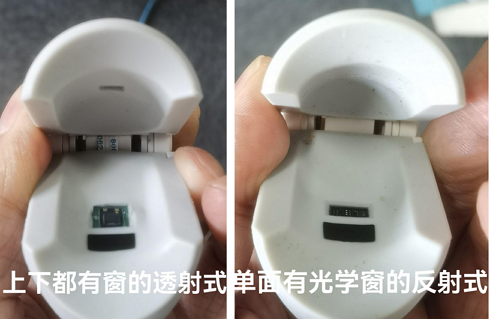

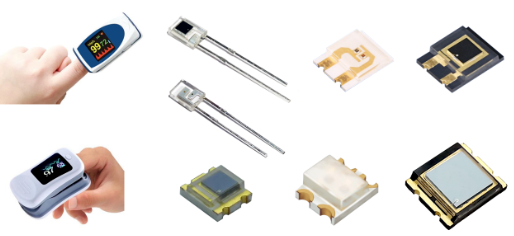

投射式和反射式指夹式血氧仪区分：

光源&光敏元件

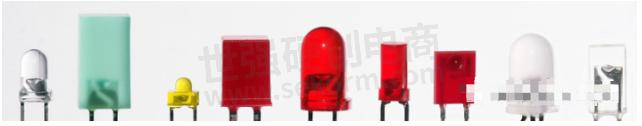

血氧仪使用的光源就是普通的LED，只是根据测量原理需要选择特定的波长。比如660nm的红光和940nm的近红外光。

检测方式有两种：

• 选择使用光敏二极管接收光信号，采用传统穿透式夹指测量；
• 另一种是使用光谱传感器接收光信号，采用反射式测量。

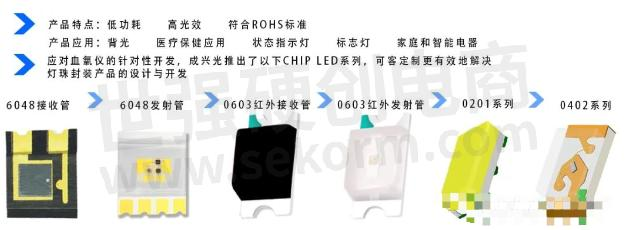

成兴光血氧仪灯珠系列。

恩弼科技

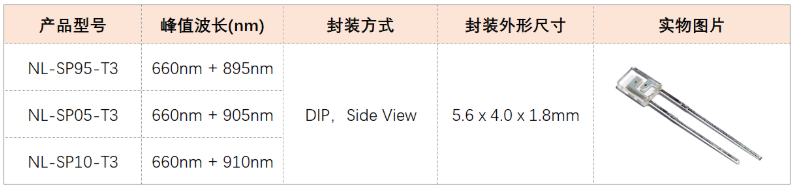

单个LED正反供电发射不同的波长。

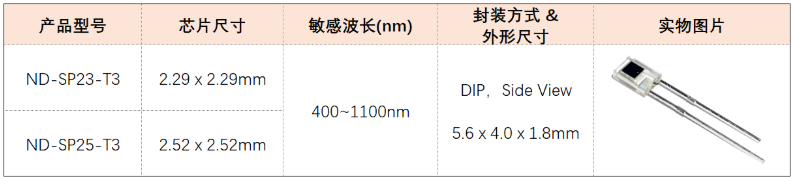

光敏二极管接收400~1100nm范围的光。

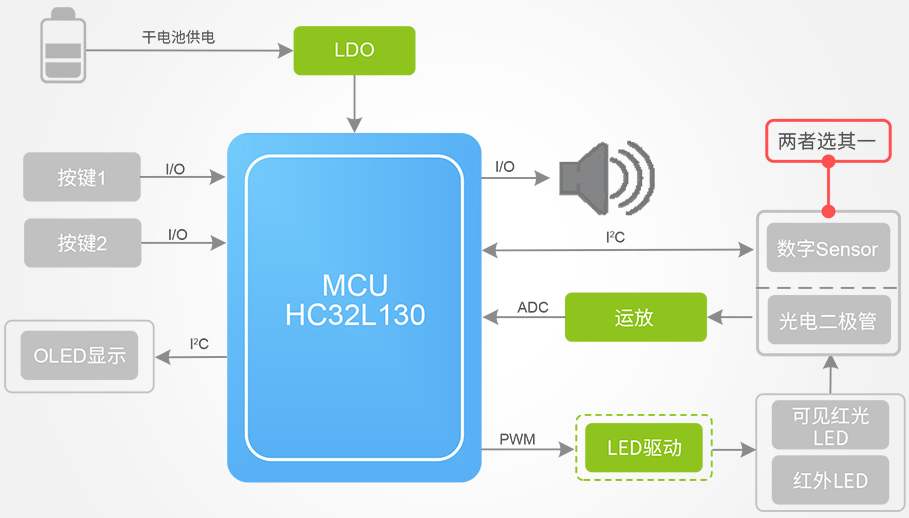

方案

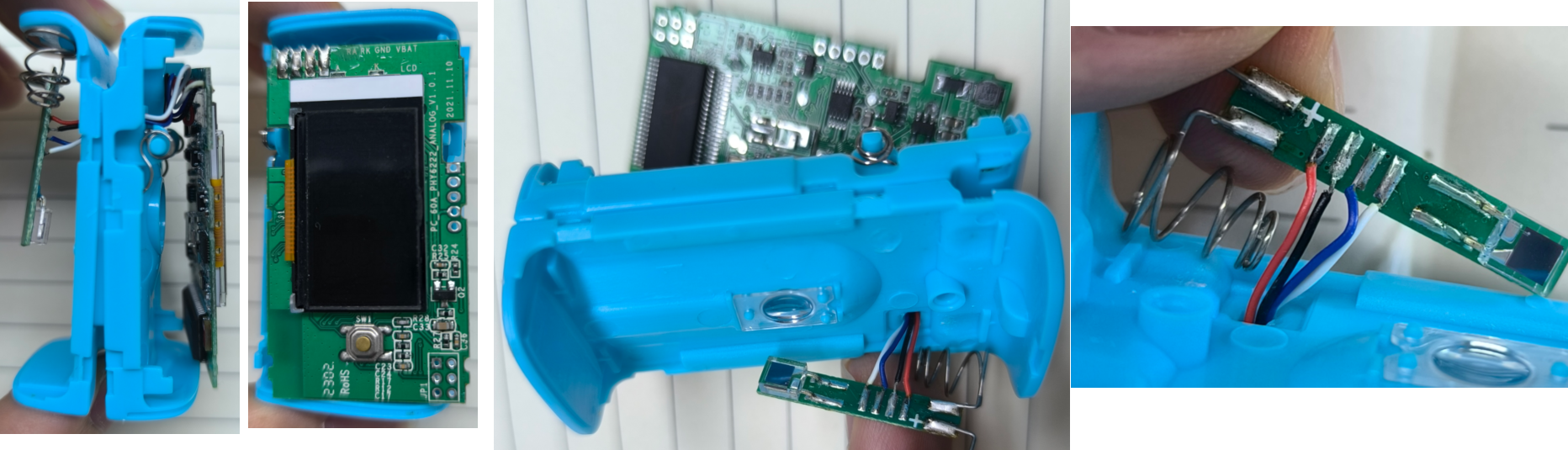

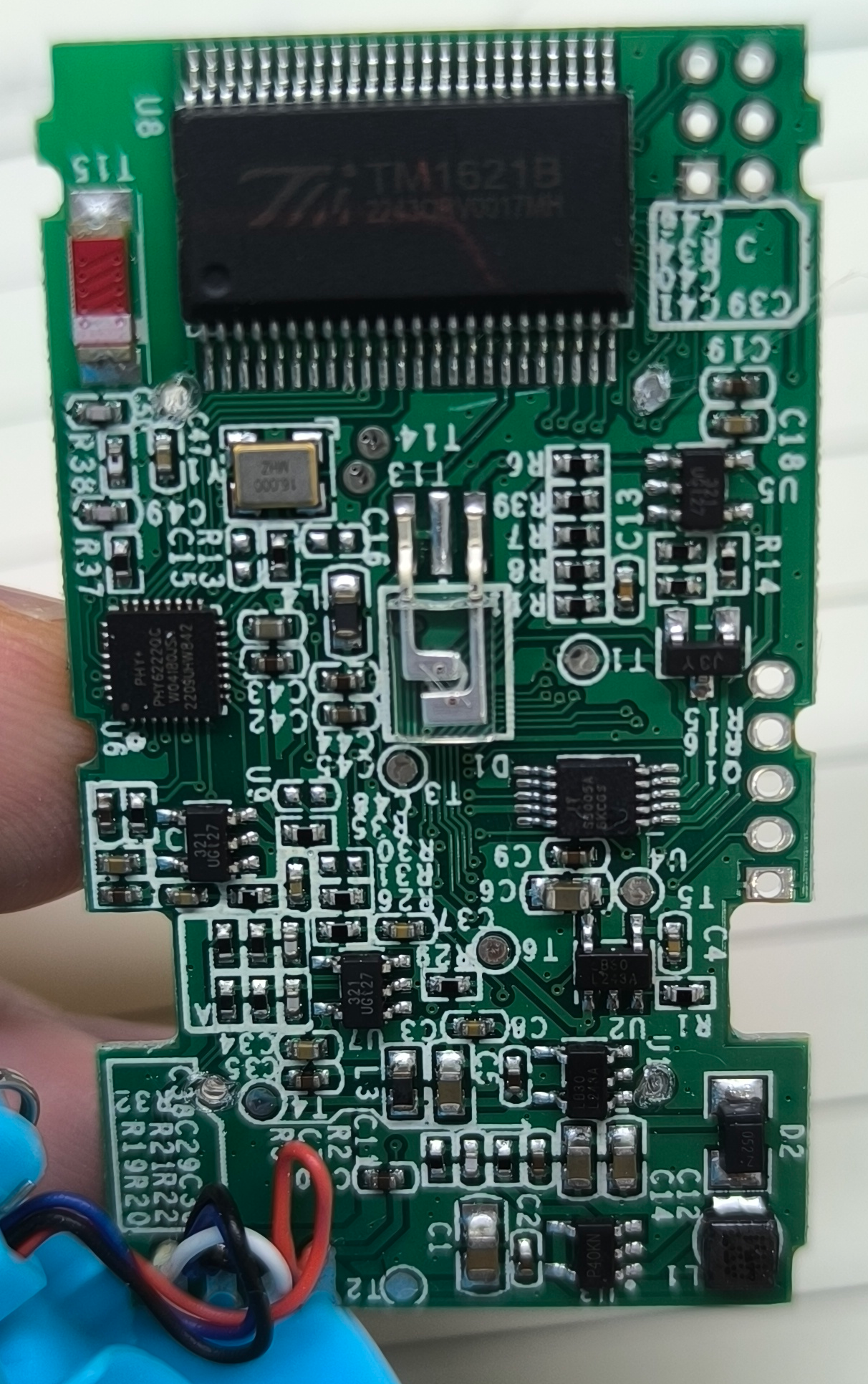

投射式指夹式血氧仪拆机

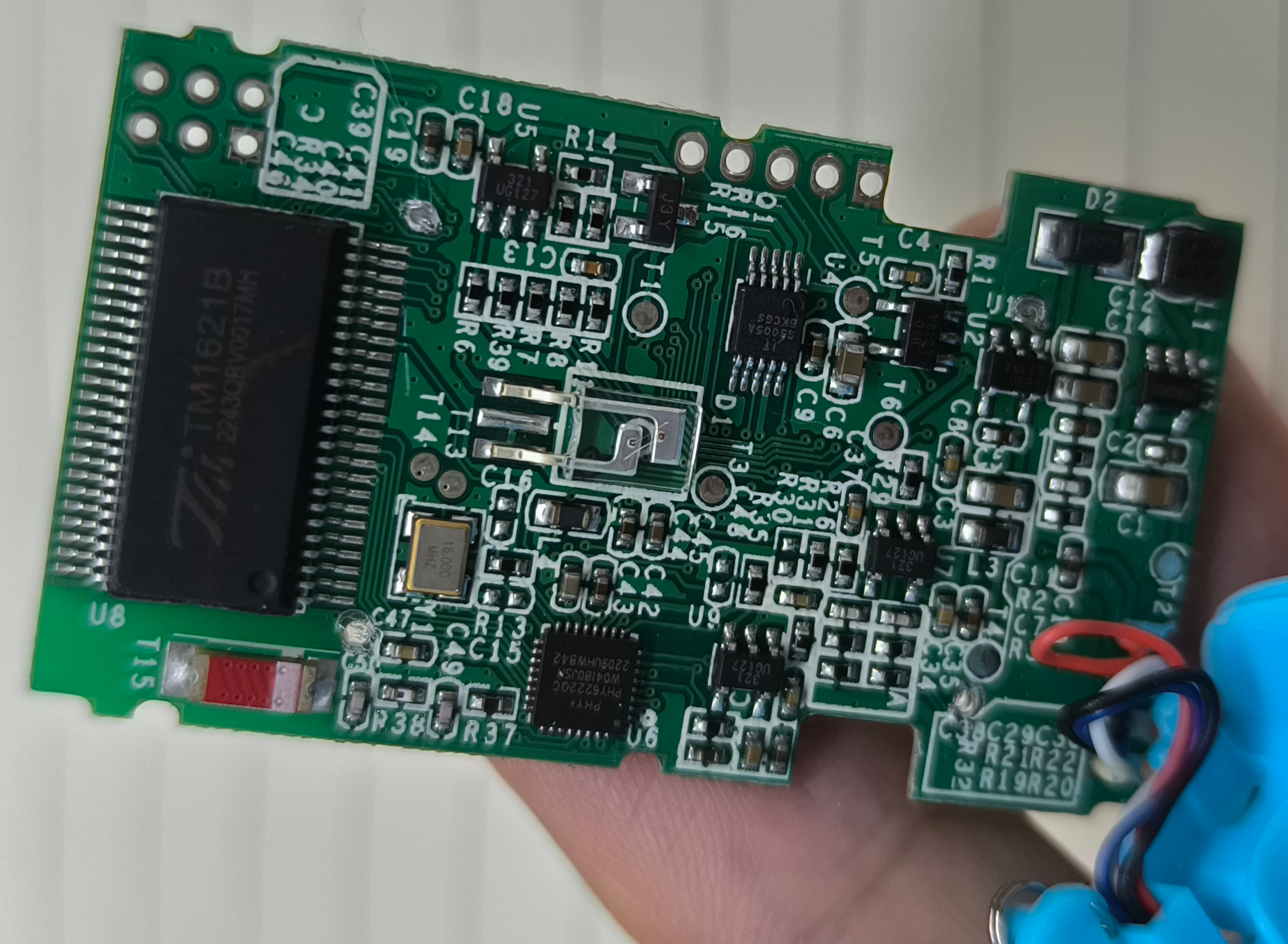

7号电池供电。采用了上面提到的正反供电可以发射不同波长的LED、光敏二极管。
