Kicad插件——InteractiveBom使用

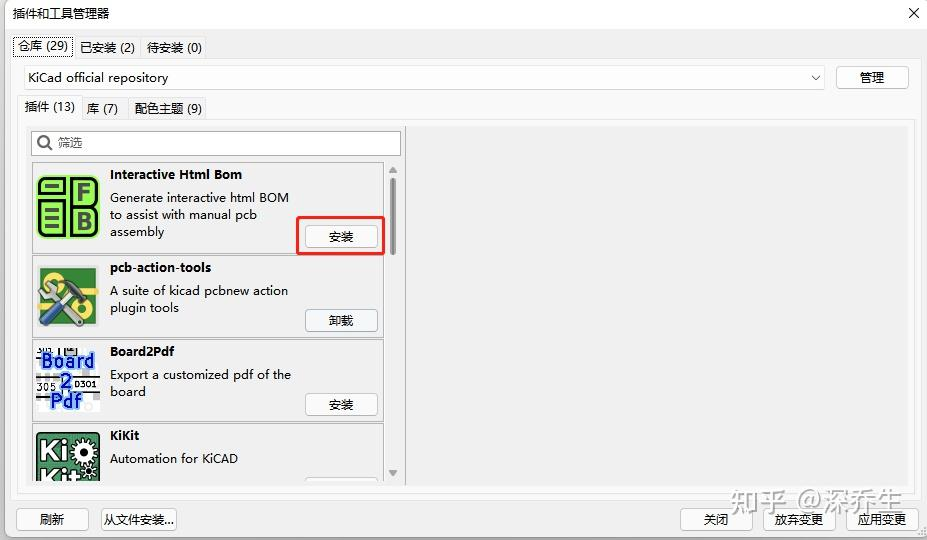

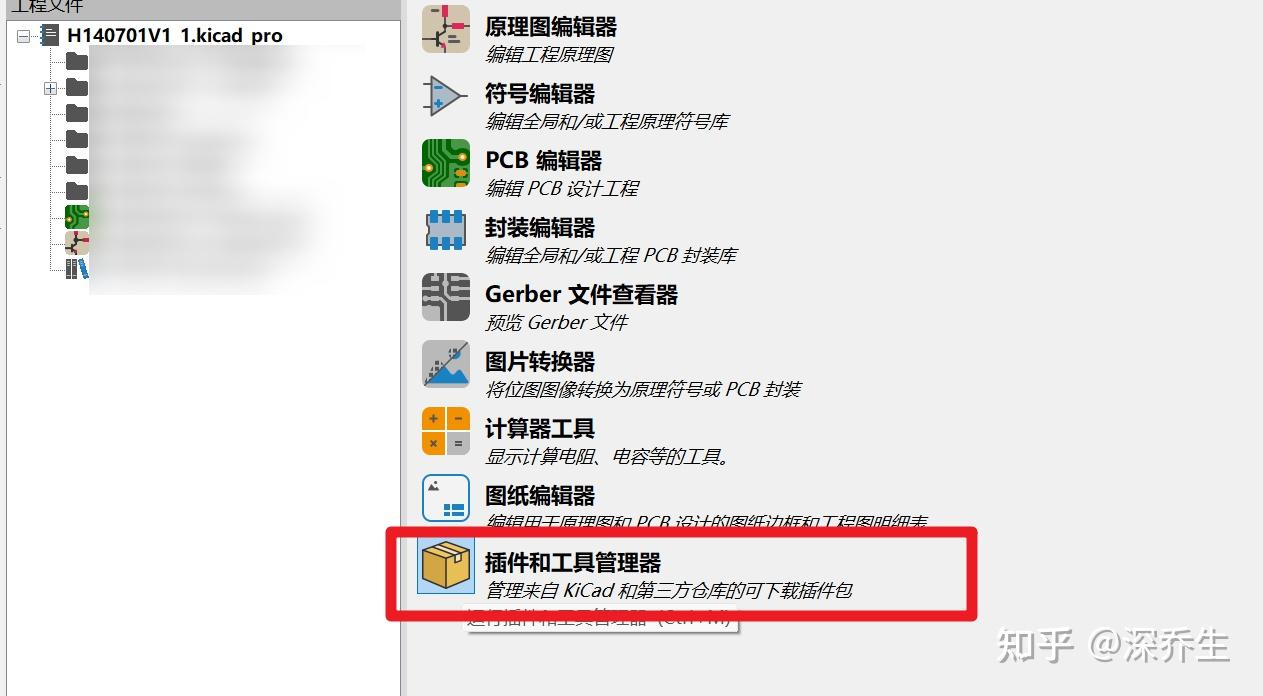

InteractiveBom介绍和安装

InteractiveBom同样也支持EasyEDA、Eagle和Fusion360。

Kicad插件InteractiveBom是一款交互式BOM工具。它能够方便的 生成BOM 列表、轻松搜索元器件及其在 pcb 上的位置。这在手工焊接原型时非常方便。

该插件利用 Pcbnew python 绑定来读取 pcb 数据并渲染丝印、脚印垫、文本和绘图。此外，如果您通过网表文件或 Eeschema 可以从其内部 bom 工具生成的 xml 文件将其导出，它可以从原理图中提取数据。该额外数据可以作为 BOM 表中的附加列添加（例如制造商 ID），也可以用于指示应完全省略哪些组件（dnp 字段）[1]。

生成的 html 页面是完全独立的，不需要互联网连接即可工作，并且可以与项目文档一起打包或者托管在网络上。

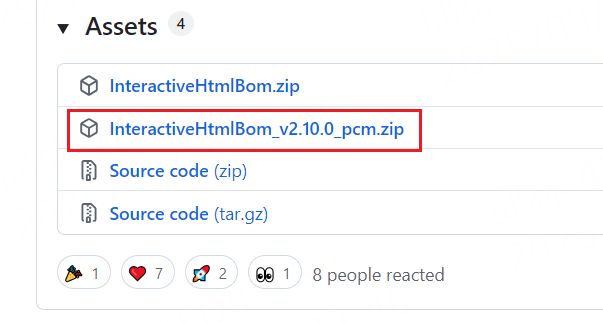

如果不能安装，可以自己去下载：https://github.com/openscopeproject/InteractiveHtmlBom/releases/tag/v2.10.0

然后从文件安装。

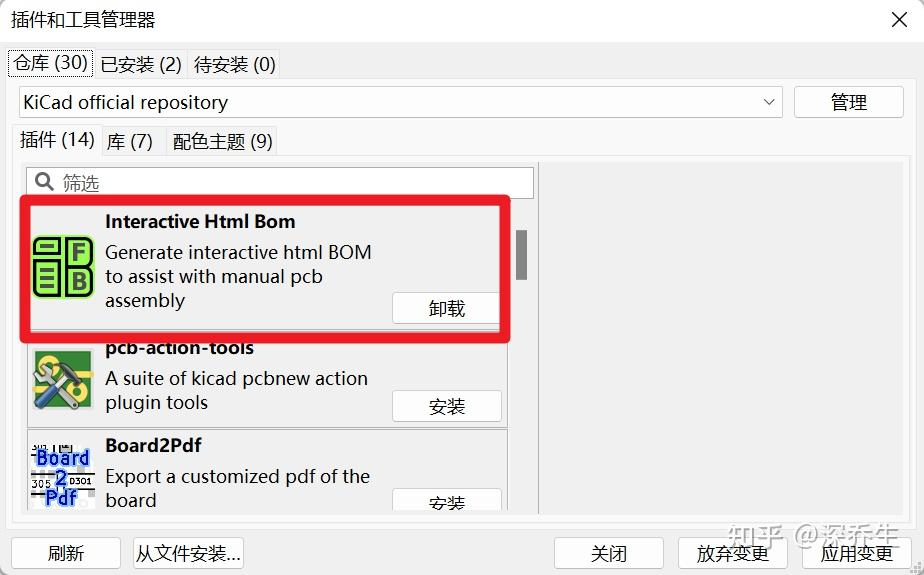

安装加载显示完成后，点击关闭此界面即可，现在我们可以看到Interactive Html Bom这个插件显示卸载字样，表示安装完成

InteractiveBom使用

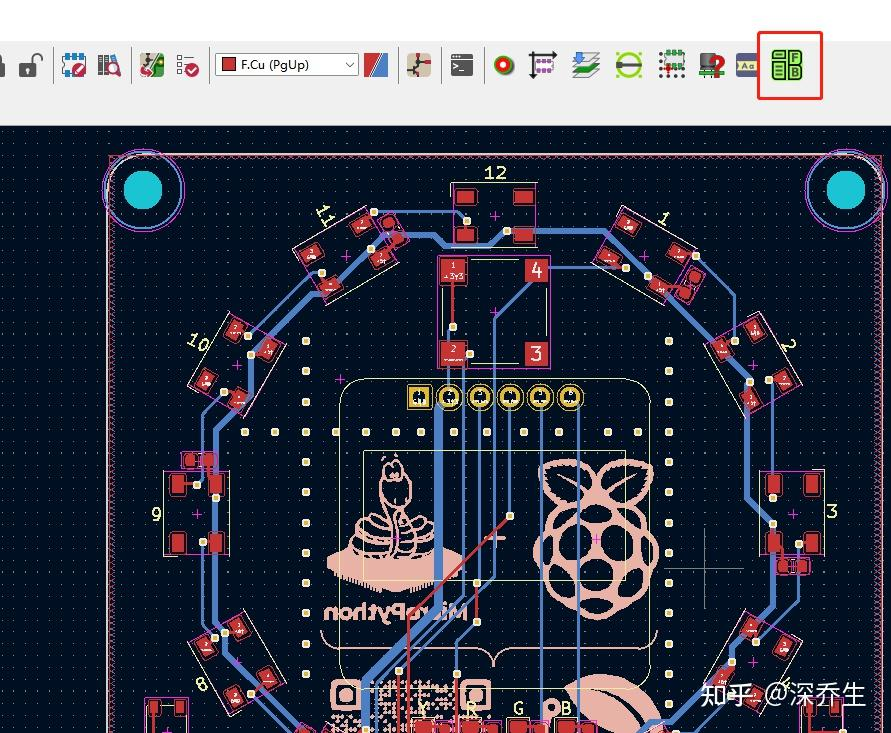

打开PCB文件，然后点击插件

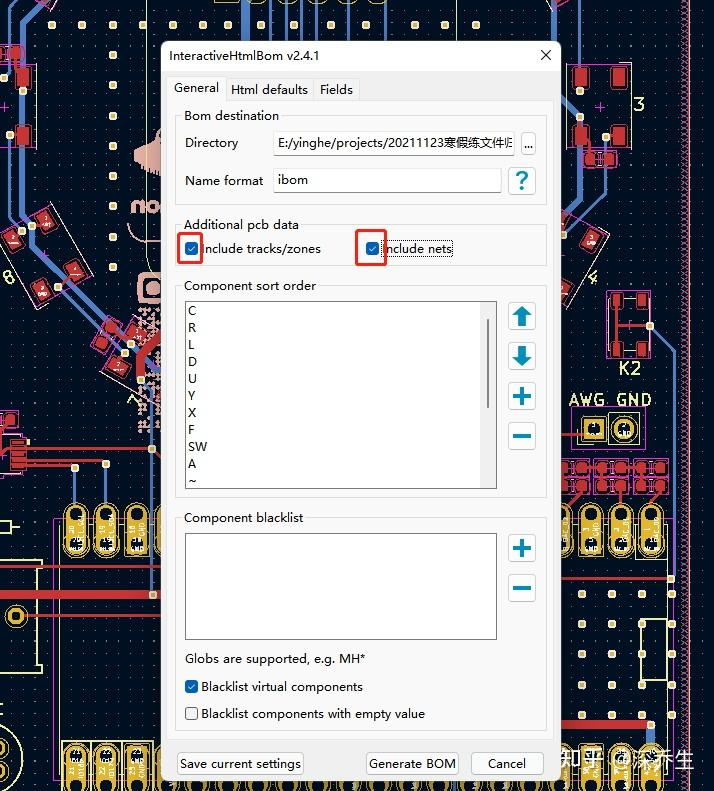

弹出一个对话框，在目录处可以修改生成后文件的存放目录，还可以修改名称，一般生成文件时会勾选Include tracks/zones和include nets，就是生成的文件还包括走线和网络名，这样通过ibom还可以查看走线的方向：

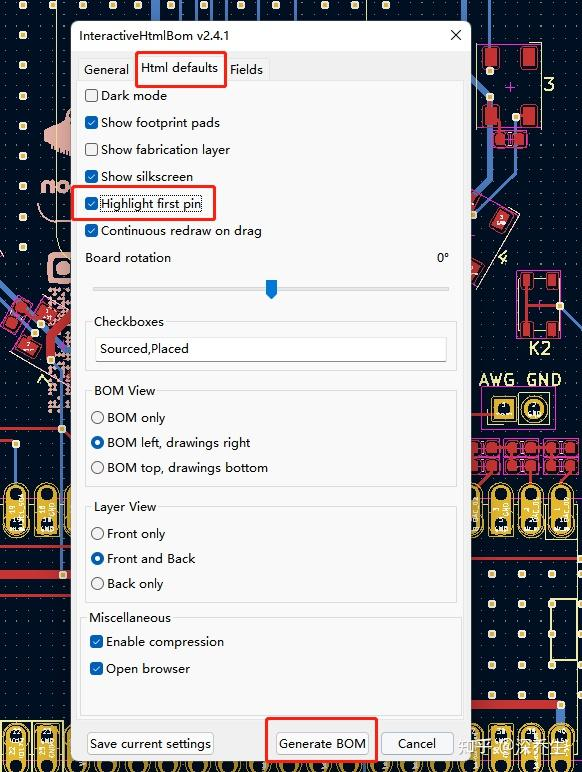

在Html defaults选项中勾选上Highlight first pin选项就是说生成的文件中的pin1 是被高亮起来的，这样在焊接的时候就不会把极性搞错，选择好这几处后，点击Generate BOM即可生成，默认生成的文件是在工程文件的目录文件夹下：

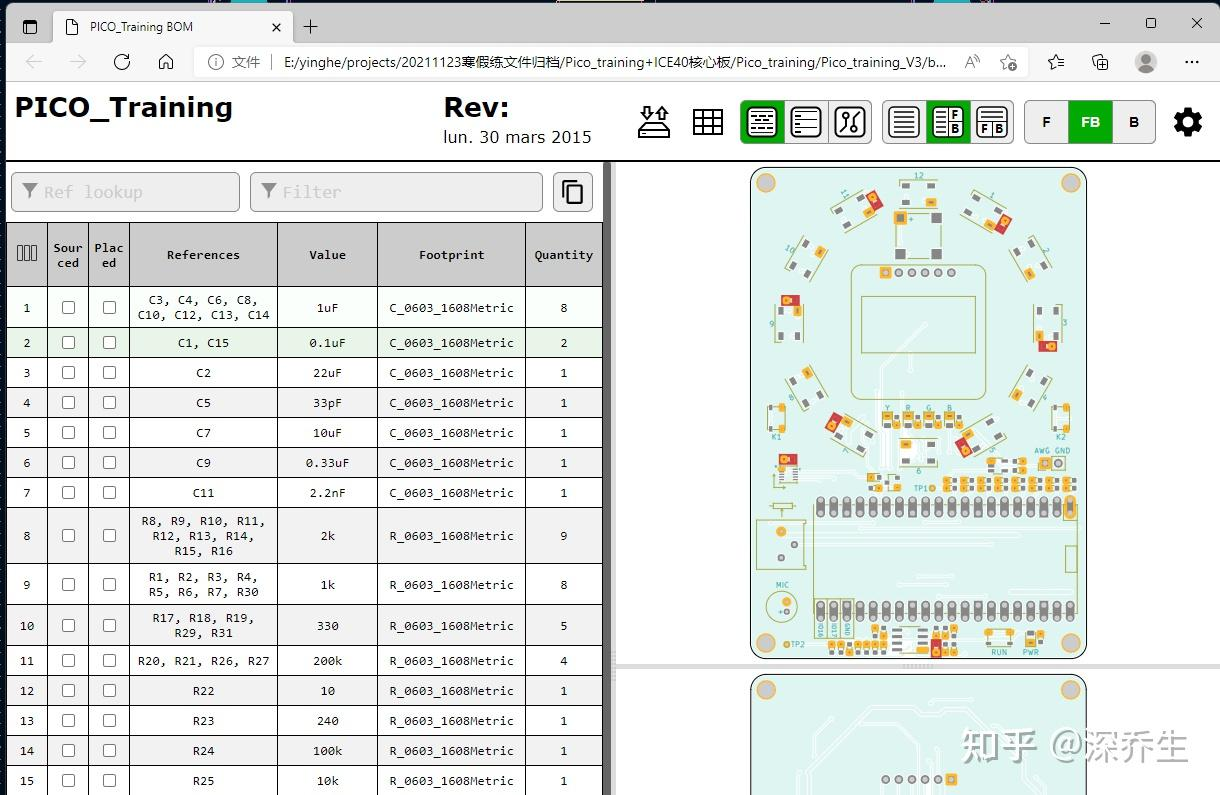

生成后会自动打开这个文件，或者在工程文件内BOM文件夹中找到一个ibom命名（默认）的网页文件：
