数码管的介绍和驱动电路

介绍

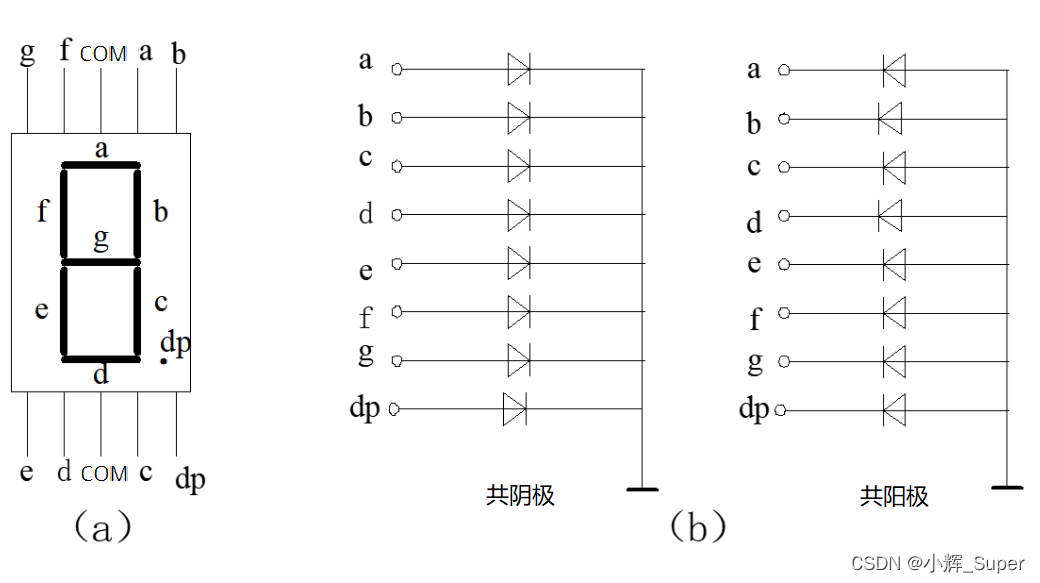

led数码管（LED Segment Displays）由多个发光二极管封装在一起组成“8”字型的器件，引线已在内部连接完成，只需引出它们的各个笔划，公共电极。数码管实际上是由七个发光管组成8字形构成的，加上小数点就是8个。这些段分别由字母a,b,c,d,e,f,g,dp来表示。

驱动

数码管正向导通电压为1.5V，额定电流为10mA

单片机的VCC通常为3.3V或5V，它们都达到了数码管的1.5V正向导通电压（电压超过一点没关系，主要是电流不能太大）。

假如我们现在用单片机控制数码管，由于单片机的IO电流一般为10mA~20mA，驱动单个LED是足够的，但是如果有多个数码管并联（多位数码管），单片机的IO电流就不足以驱动所有的数码管，这时就会出现数码管亮度变暗或不亮的现象。

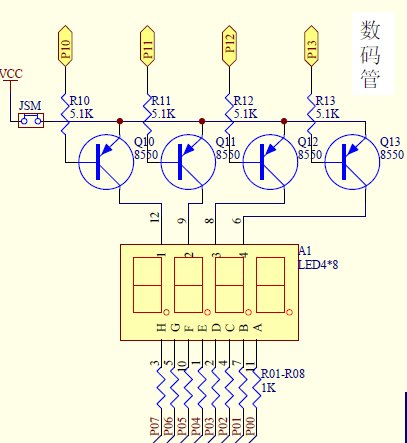

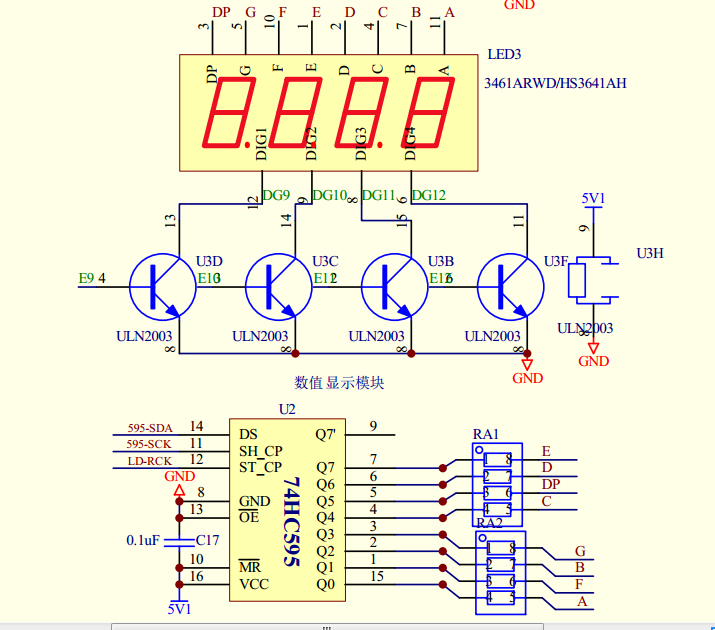

所以，在用单片机控制多位数码管时（动态驱动数码管），我们需要使用驱动电路。

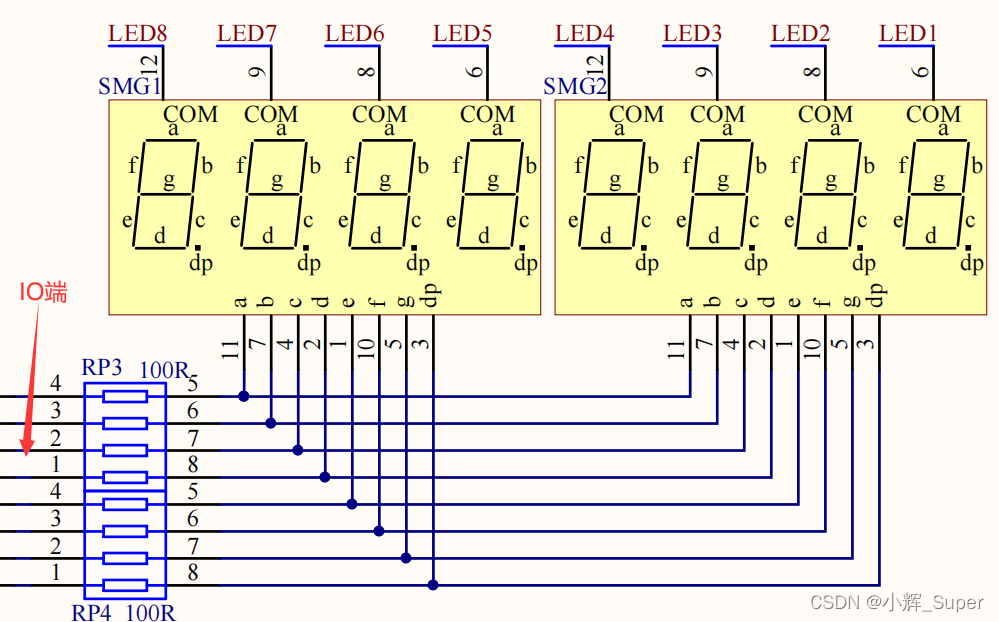

首先让我看看动态数码管的电路原理图，可以看到8个数码管的8个引脚是和单片机IO并联的，如果8个数码管同时亮或者快速扫描时（扫描的意思是多个数码管片选，即在一个较短的时间内单片机只操作一个数码管，然后不断循环切换数码管进行显示），单片机的IO驱动能力不足以维持数码管的正常显示，所以我们需要在单片机IO和多位数码管之间增加驱动电路。

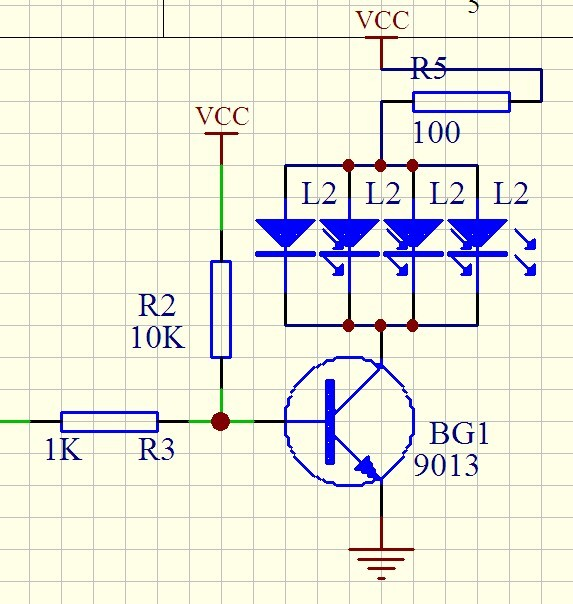

通常可以使用三极管实现驱动功能，这里的三极管起到开关作用。当IO端（电阻R3左侧）为低电平时，三极管不导通，4个LED不亮；当IO端为高电平时，三极管导通，4个LED被点亮。这时单片机就是起到控制作用（控制三极管的集电极和发射极是否导通），而不是驱动作用。
