内容来自AN5191：《Using the programmable region of interest (ROI) with the VL53L1X》

介绍

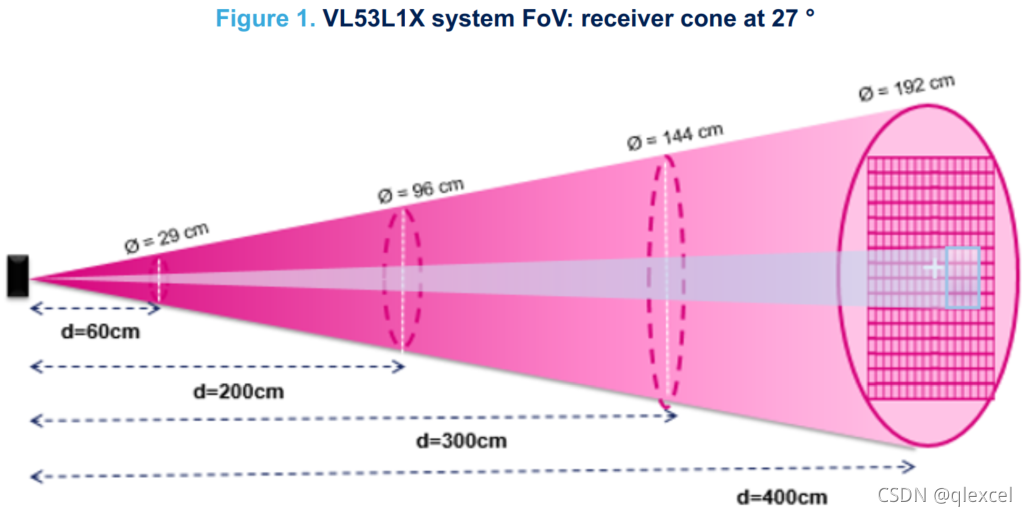

VL53L1X允许选择感兴趣的区域(ROI)。本文档解释了如何将ROI从27°视场(FoV)降低到15°。
在这里插入图片描述

文档范围

本文档解释了如何配置VL53L1X的ROI，以减少接收器SPAD阵列上的传感区域FoV。这可以通过使用SW驱动程序应用程序编程接口(API)或评估工具包图形用户界面(GUI)来实现。
在此应用注意事项:
•“ROI选择”是指将减少的传感区域定位在SPAD阵列上选定的位置，检测和测量外部场景指定感兴趣区域的距离。
•“缩小视场”意味着减少ROI传感区域的SPADs数量，以限制传感器设备的视角。

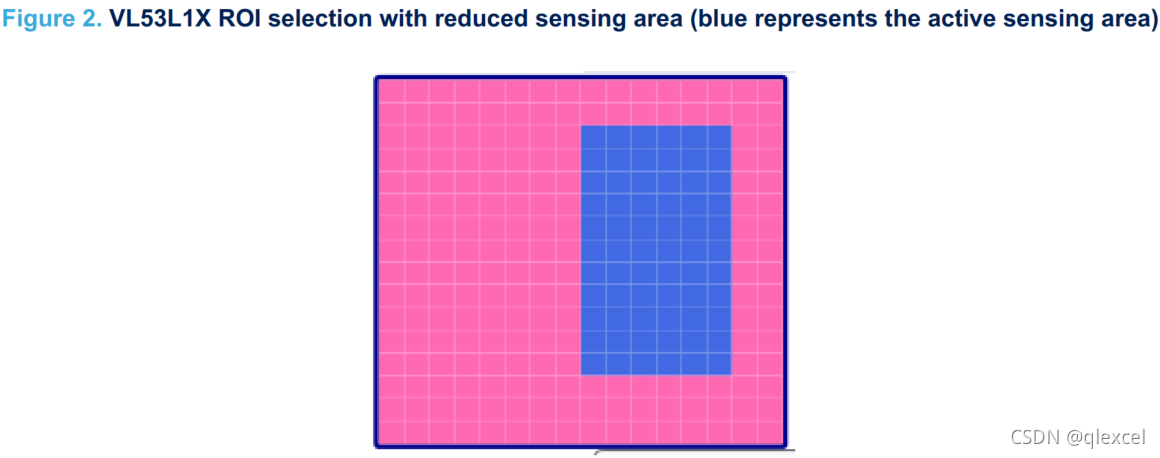

选定的ROI可以通过x轴和y轴上的任何边缘坐标组合来定义，保持最小尺寸为4x4。
在这里插入图片描述
本文档还提供了一些ROI选择的建议，考虑到距离性能的权衡和用例拓扑。

飞行时间传感和ROI原理

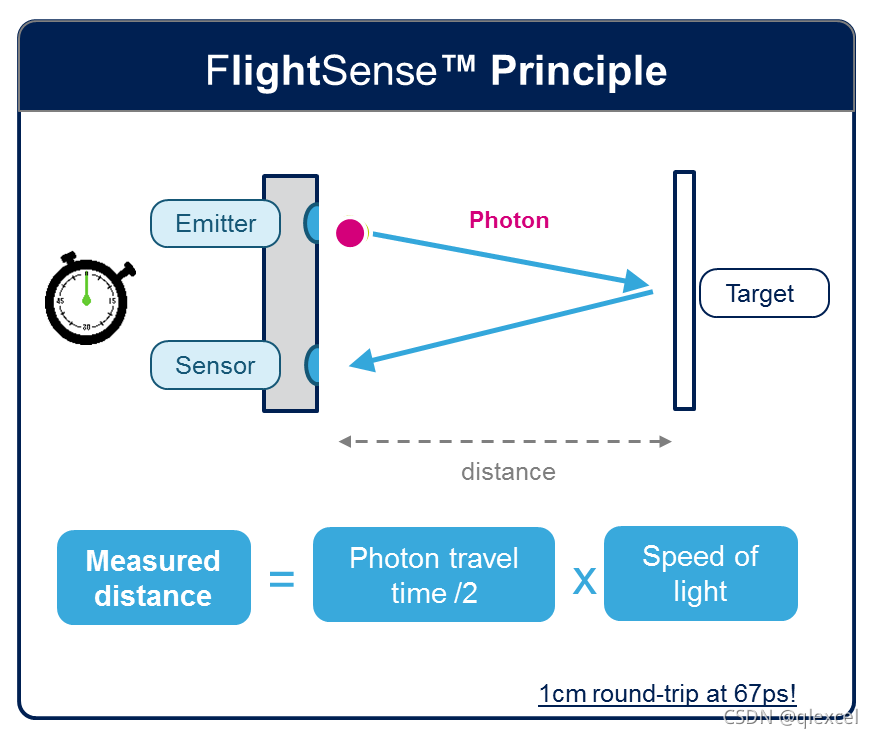

VL53L1X设备是一种先进的光学设备，允许距离测量和目标探测。该装置采用了飞行时间原理(ToF)，这是一种测量传感器和物体之间的距离的方法，基于VCSEL光信号的发射和它被物体反射后返回到传感器之间的时间差。
VL53L1X嵌入:
•发射器，垂直腔面发射激光器(VCSEL)
•接收器，一组单光子雪崩二极管(SPADs)
激光发射的光子反射到目标上，当返回SPAD时引发雪崩。
光子发射到雪崩(ToF)之间的时间被测量，并在距离结果寄存器中转换成目标距离。
在这里插入图片描述

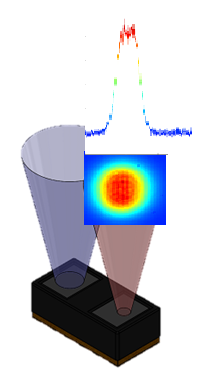

虽然VCSEL发射的光束不是完全对称的，但可以看作是一个锥体。这样的光束有97%的光功率存在于一个27°的锥中。
由于在出射路径中没有使用光学元件，所以这是VCSEL的固有性能。VCSEL上的玻璃是一个简单的红外滤光片，以减少对t0时间测量的干扰。
发射锥：
在这里插入图片描述
在接收器一侧，有一个由聚光透镜覆盖的SPAD阵列。因此，由于spad的数量有限，该系统可以看作是一个粒度较大的摄像机子系统(见下图)。

使用16x16 SPADs，设备接收器的全对角线视场为27°。
VL53L1X传感器体系结构允许选择具有较少SPADs集的roi，从而减少传感面积，并允许减少接收机FoV。唯一的条件是ROI必须拥有至少4x4个spad的数组。
综上所述，发射体FoV不能被VCSEL修改，系统继续发送测量为27°的FoV。相反，接收机FoV可以降低，它可能只测量感兴趣的场景的一部分。

设置SPAD阵列

SPAD阵列由16x16个SPAD组成。在固件检查过的每个方向上，最小可选择的SPAD数为4(例如，如果客户程序选择了2x8阵列，VL53L1X固件将重写参数并选择4x8阵列)。

对SPAD阵列寻址

SPAD是通过SW驱动程序API来处理的(更多信息请参阅UM2356)。

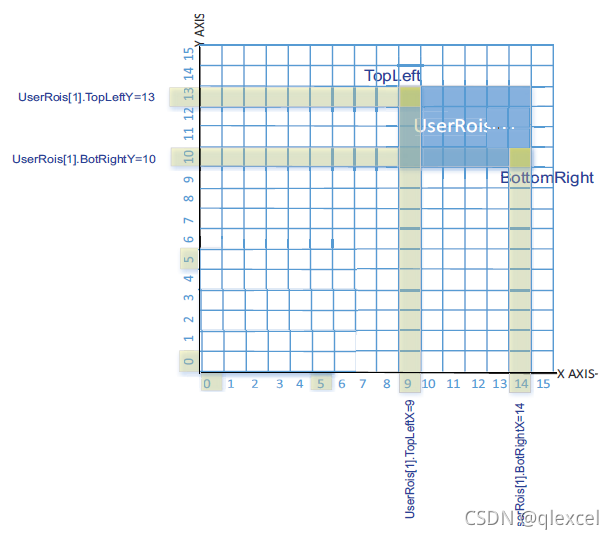

为了选择FoV和ROI，程序调用VL53L1_SetUserROI()例程，如下所示:

VL53L1_RoiConfig_t RoiConfig;
RoiConfig.UserRois[0].TopLeftX = 9;
RoiConfig.UserRois[0].TopLeftY = 13;
RoiConfig.UserRois[0].BotRightX = 14;
RoiConfig.UserRois[0].BotRightY = 10;
Status = VL53L1_SetUserROI(Dev, &RoiConfig);

在这里插入图片描述

校准SPAD阵列

补偿依赖于ROI。因此，如果需要5厘米的精度，则需要每个区域进行一次偏移校准。

扫描多个ROI

VL53L1_SetUserROI()例程必须在VL53L1_StartMeasurement()之前调用。然后可以使用停止函数VL53L1_StopMeasurement()更改两个度量之间的ROI。

性能&推荐

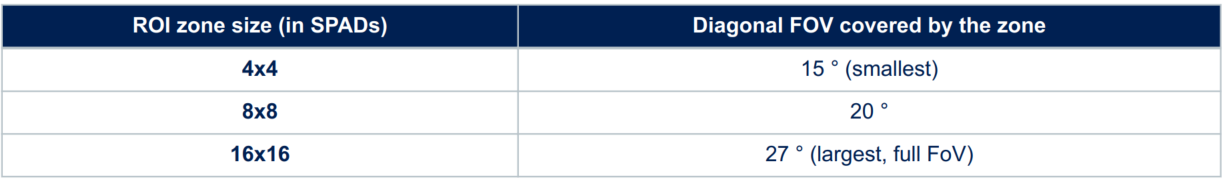

ROI大小和视角的关系

在这里插入图片描述

测距性能

当spad的数量减少时，接收到的光子数量也会减少。因此，串扰和返回光束的分布是不均匀的。根据ROI的位置，测量性能可能有所不同。

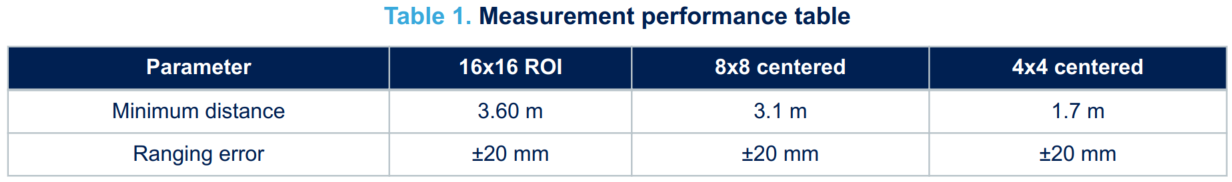

下表给出了在SPAD阵列中心的ROI测量的最小距离和测距误差。测量:
•环境=黑暗，即在940±30 nm范围内没有红外光
•目标= 100% ROI，反射率88%，即N9.5 Munsell
•时间预算= 30毫秒
•电压和温度=标称即2.8 V和23°C
•选择模式=长距离模式(参见UM2356)
在这里插入图片描述

测距性能权衡

减小ROI，则平均测距值的标准差增大，最大距离相对于整个区域减小。为了改善这一点，即改善可重复性，可以增加测量时间。
例如，测距时间通常为30毫秒。如果测量时间增加2，则标准差除以根号2。

拓扑建议

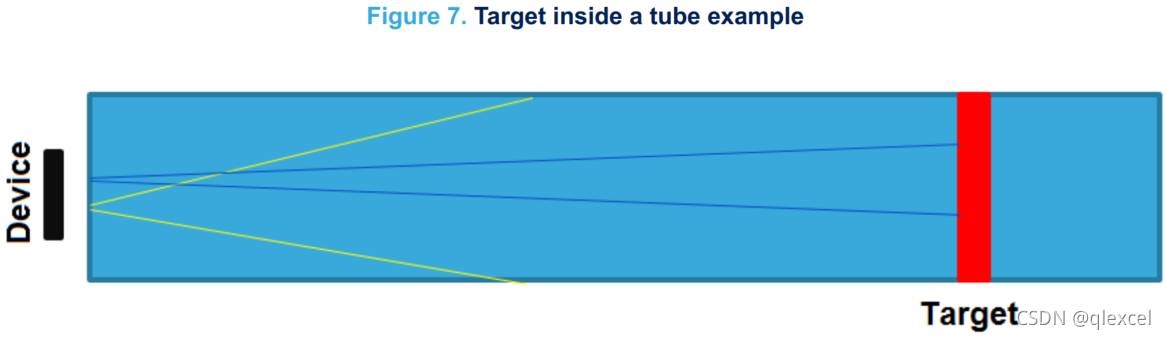

在某些应用中，需要降低ROI或可变FoV。例如，在下图中，由于FoV以27°发射，部分光线会反射到墙壁上，影响距离测量的准确性。
全束的一部分仍然到达目标并被反射回SPAD区域。这些是ToF传感器应该理想测量的光子。
然后强制限制墙壁的反射率并增加目标的反射率。
一个解决方案，如果可能的话，是在目标上放置一个反射器，这将增加目标直接返回到SPAD的光子数量。
如果这是不可能的，则可以注册结果的查找表，以提高准确性。
由于安装公差(设备在PCB上和PCB到设备)，对整个ROI的扫描有助于确定ROI的最佳位置，以优化从目标返回的光子数量。
在这里插入图片描述
