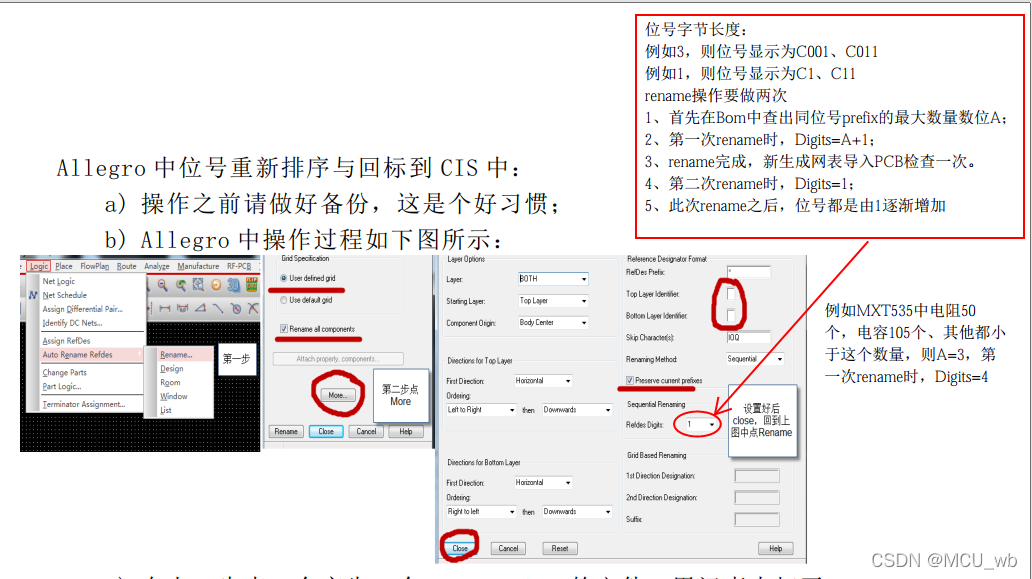

1.执行Logic-Auto Rename Refdes，Rename如图所示
在这里插入图片描述

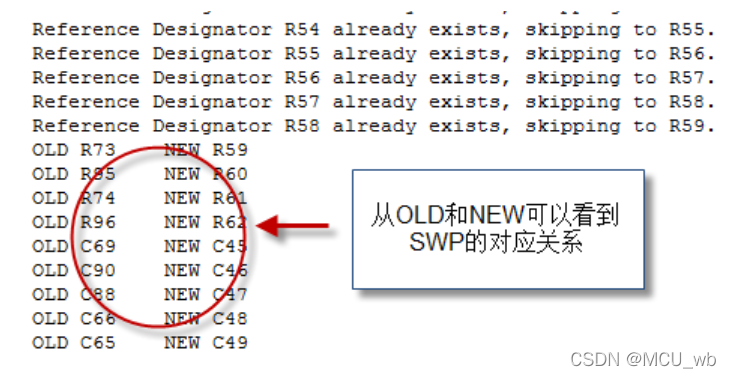

2.在上一步中，会产生一个 rename.log 的文件，用记事本打开，可以看到相应的更改信息都在里面，如图所示，在这个.log 文档中，对我们下一步有用的就是 OLD和 NEW 这种格式的数据，其余的都可以删除了，提取有用的数据。
在这里插入图片描述

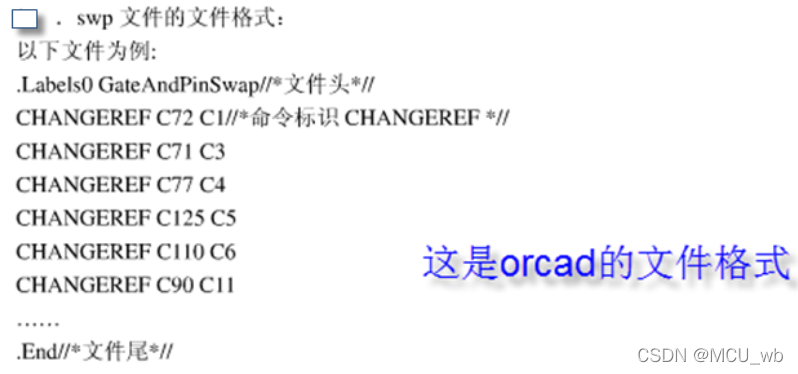

3.Orcad 对读入的反标数据格式是有要求的：文件后缀为.swp，如图所示:

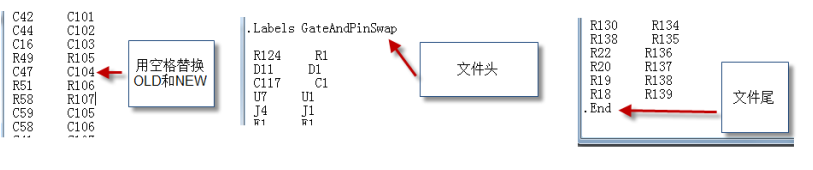

4.把在生成的Rename.log文件提取的数据，进行修改,然后再添加文件头和文件尾，并保存为.swp，如下图:

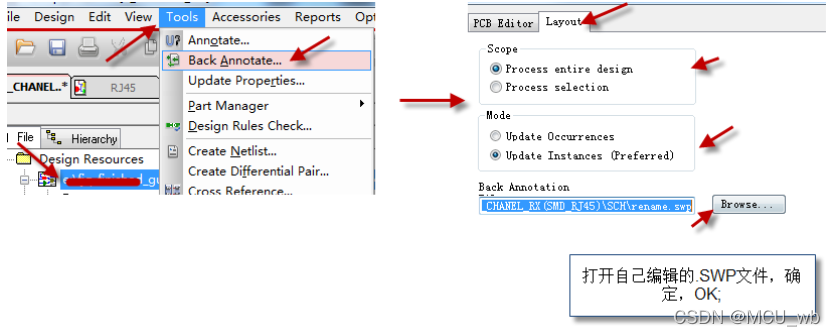

5.在Orcad中回注，执行Tools-Back Annotate，如图所示:
在这里插入图片描述
