Cadence布局元器件按照room摆放的两种方法

1.Allegro软件的操作方法

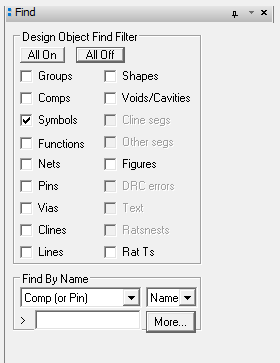

(1).在Allegro PCB Design里设置，前提是网表已经导入到Allegro中，执行Edit->Properties。在此命令状态下，在右侧Find区，Find by name栏选择Comp（or Pin），然后点击More。

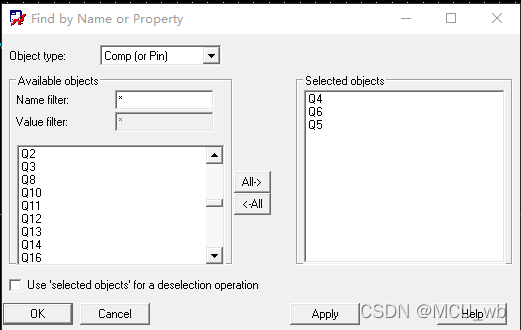

(2).弹出如下的对话框，从左侧单击Q4,Q5,Q6，然后Apply。

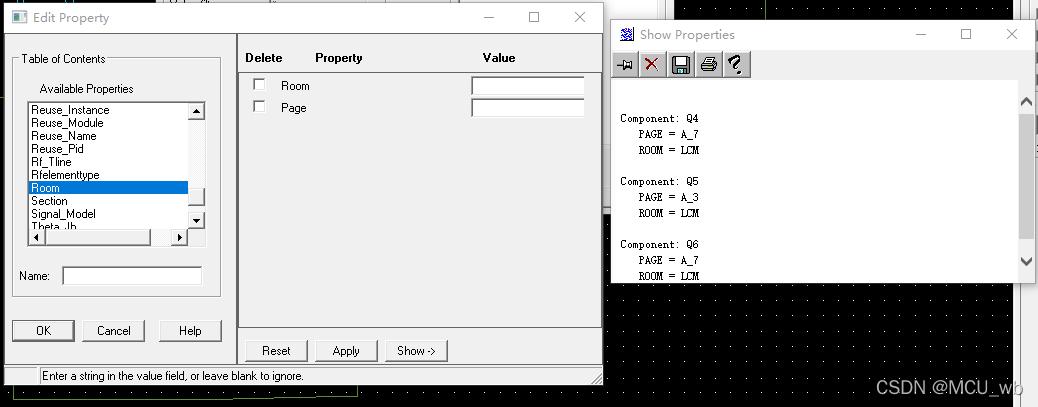

(3).弹出如图所示的对话框，在左侧的属性栏里找到Room这个属性单击后，右侧就会出现属性编辑栏，输入Room的值LCM点击Apply后，在Show Properties框里就会显示选中的元件所具有的属性和属性值。此时点击OK关闭对话框。此时Allegro PCB Design中元件的Room属性已经添加上了。

(4).在PCB中绘制ROOM框，执行菜单命令Setup-Outlines-ROOM Outline，执行上述操作之后，会弹出如图所示的界面，在ROOM那一栏系统会自动读取已经添加好的ROOM属性，就是显示了已经添加好了ROOM属性，所以我们需要在PCB板上绘制ROOM属性框，来放置元器件，选项依次是Room操作、Room命名（如果之前已经给元件赋Room 属性了，这里会自动填充相同的Room值）、Side of Board元件放置在Top 还是Bottom还是Both【选择Both在后面放置元件时，仍需要你选择】、下面的Creat/Edit Options是如何创建一个R
