Allegro 中设置DRC错误颜色标示的方法

最新推荐文章于 2025-08-17 11:38:09 发布
原创 最新推荐文章于 2025-08-17 11:38:09 发布 · 3.4k 阅读 · 3 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#硬件工程

在Allegro软件中，DRC（Design Rule Check）错误通常以红色高亮显示。要修改这一默认设置，你可以通过Display-Color/Visibility-Stack-Up菜单，调整DRC错误显示的颜色，以获得更个性化的视觉体验。此操作对于提升PCB设计的效率和舒适度十分有用。

1.DRC错误示例，Allegro中DRC错误默认红色显示。
在这里插入图片描述

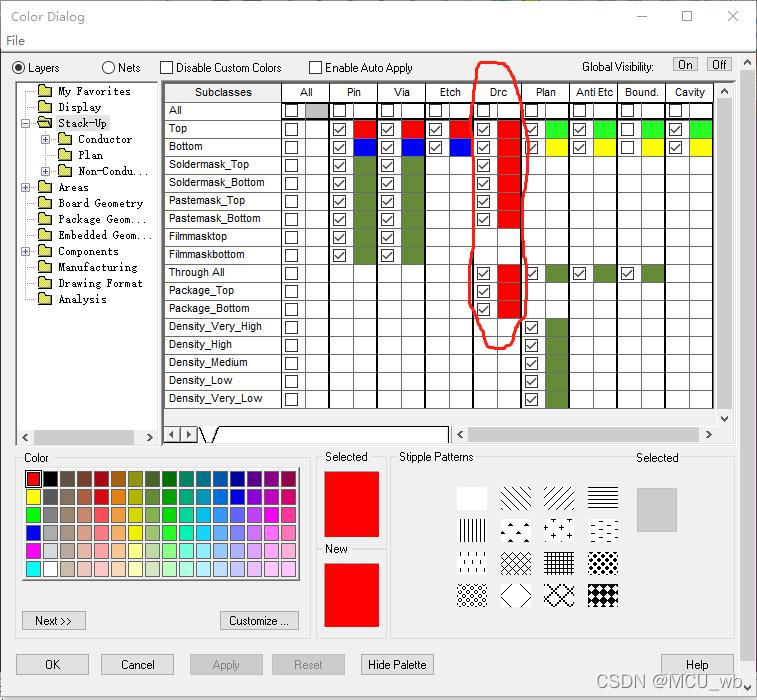

2.执行Display-Color/Visibility-Stack-Up,修改Drc对应栏的颜色即可。
在这里插入图片描述
