需求

树莓派上运行的操作系统是lite版本（无桌面），但开发过程中用到了GUI界面调试，需要把树莓派运行的GUI在PC机上显示出来。

树莓派3B+ Linux raspberrypi 5.4.83-v7+

window 10

参考连接

树莓派不安装桌面环境全屏运行图形软件

VcXsrv+putty远程访问linux图形界面

实现思路

X server是Linux系统里面图形接口bai服务器的简称。Windows系统的界面是这个系统不可分割的一部分，各种窗口操作界面显示都是由系统核心直接管理的，而Linux的图形界面并不是系shu统的必要组成部分，它可以在无界面的条件下运行。当需要Linux提供界面的时候，系统就会建立一个或者数个X server，通过X协议跟窗口管理器交互，由独立于系统的应用程序来产生窗口，状态栏，按钮之类的交互界面。
比较常见的Linux界面操作环境有KDE和GNOME，为它们提供系统支持的就是X server，而并非Linux核心。总结一下linux图形界面层次关系：linux本身-->X服务器<-[通过X协议交谈]->窗口管理器（综合桌面环境）-->X应用程序。

这里不需要树莓派的桌面环境，只需要安装X server就好。win10下也需要安装X server软件，这里选择VcXsrv（一个好用的开源免费的win的X server）。

步骤

1、切换树莓派的源：参考树莓派—raspbian软件源

2、树莓派上安装xorg：

sudo apt-get install xserver-xorg
sudo apt-get install xinit

3、win10安装 VcXsrv

下载链接 https://sourceforge.net/projects/vcxsrv/

4、安装putty

... ...

5、使用ssh连接到服务器，把服务器的X请求转发到本地的 X server

vi /etc/ssh/sshd_config

AllowTcpForwarding yes
X11Forwarding yes
X11DisplayOffset 10
X11UseLocalhost yes

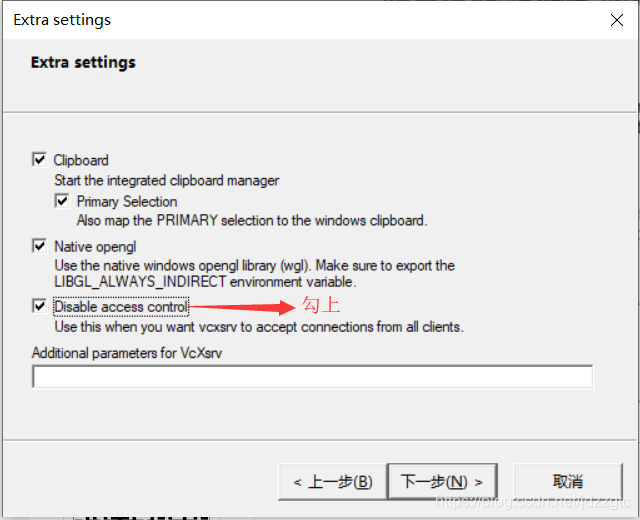

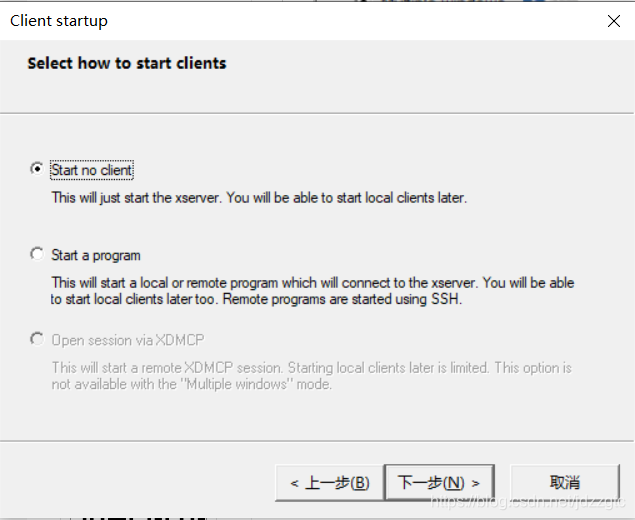

6、WIN10上设置vcxsrv，点击xlaunch.exe

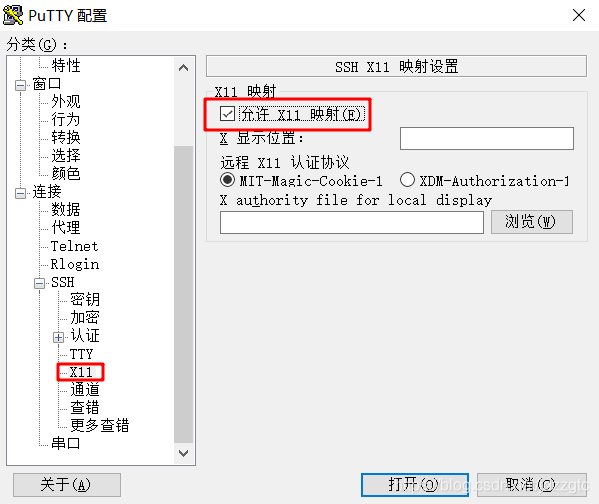

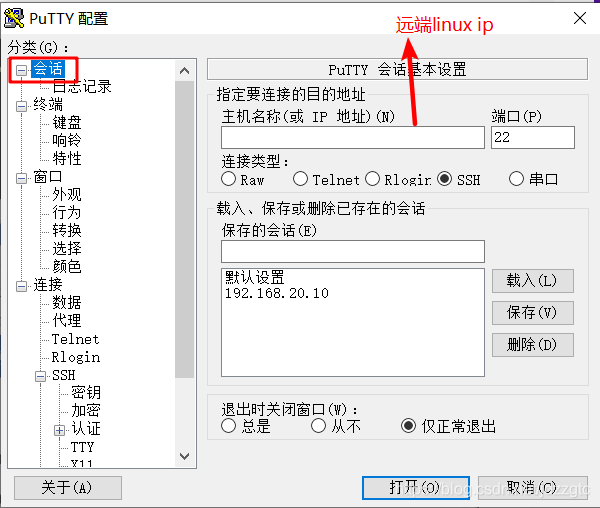

7、在本地win机上启动putty，配置转发X11的会话

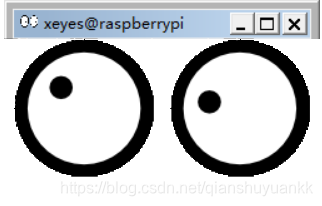

8、打开ssh，测试链接是否成功

sudo apt install x11-apps -y && xeyes

9、遇到问题及解决

PuTTY X11 proxy: Unsupported Authorisation Protocol [closed]

While logged in as su, after a few "PuTTY X11 proxy: wrong authorisation protocol attempted", and "PuTTY X11 proxy: Unsupported authorisation protocol" -type errors, I realized it was an authentication problem. I then remembered to copy the .Xauthority file from my own profile /home directory to /root. Problem solved!

使用matplotlib时出现问题

UserWarning: Matplotlib is currently using agg, which is a non-GUI backend
