这篇博客探讨了图形渲染中的法线渲染和漫反射渲染技术。法线渲染利用法线向量的绝对值作为颜色，而漫反射渲染通过判断光线与法线的关系来决定是否渲染背面，并介绍了PerspectiveCamera、Plane和Triangle的相关概念。同时，文章还涉及到了变换、坐标正则化和t的变换等核心概念。

原理

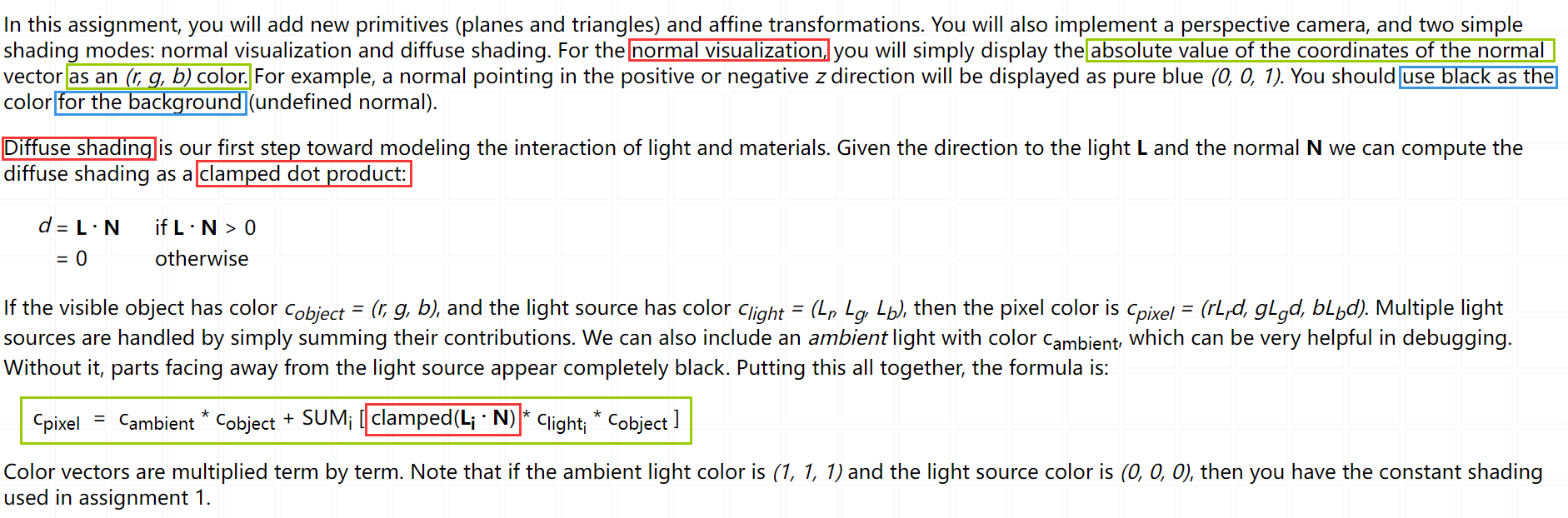

Normal shading && Diffuse shading

法线渲染以法线向量的绝对值当做（r,g,b）的值。

漫反射渲染：

$c_{pixel} = c_{ambient} * c_{object} +SUM_i[clamped(L_i\cdot N )*c_{light}*c_{object}]$

$clamped(L_i,N) =\left\{\begin{matrix} L\cdot N&if L\cdot N>0 \\ 0 & otherwise \end{matrix}\right.$

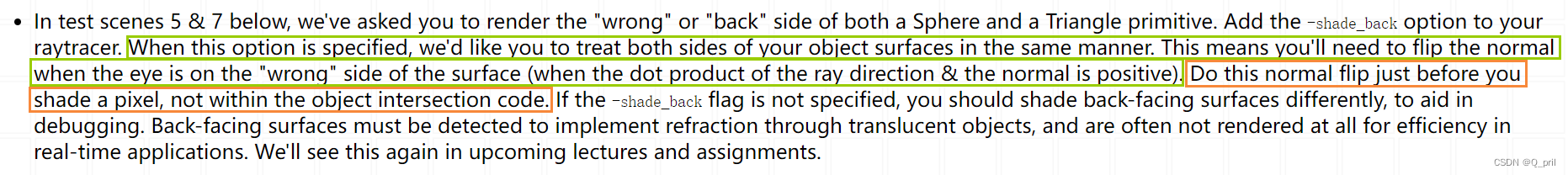

shade_back

shade_back选项需渲染几何体的背面。可通过判断光线投射与法线方向的点乘为负数即为物体的背面，此时需要将法线进行*-1.0f的旋转。

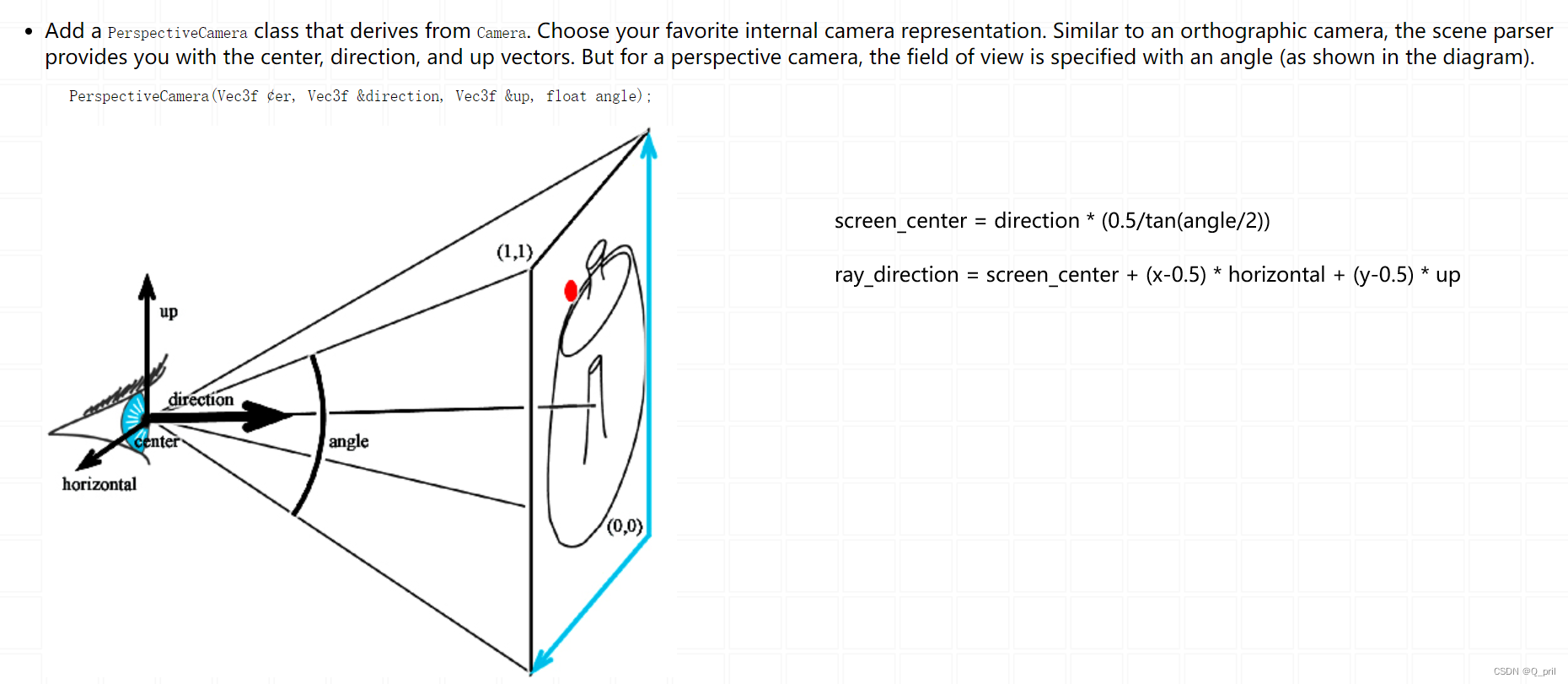

PerspectiveCamera

$screen_{center} = direction *(0.5/tan(angle/2))$

$ray_{direction} = screen_{center}+(x-0.5)*horizontal+(y-0.5)*up$

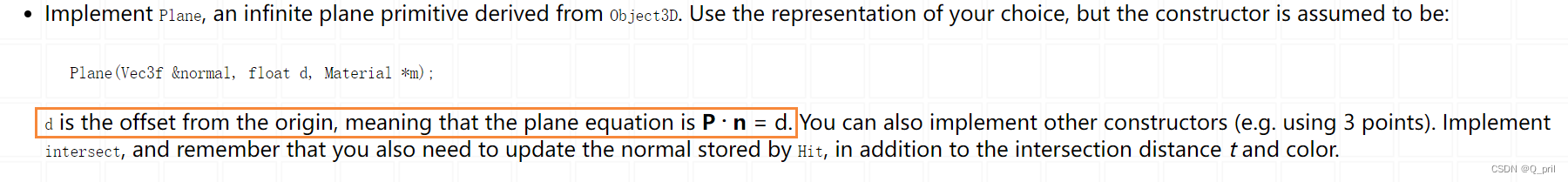

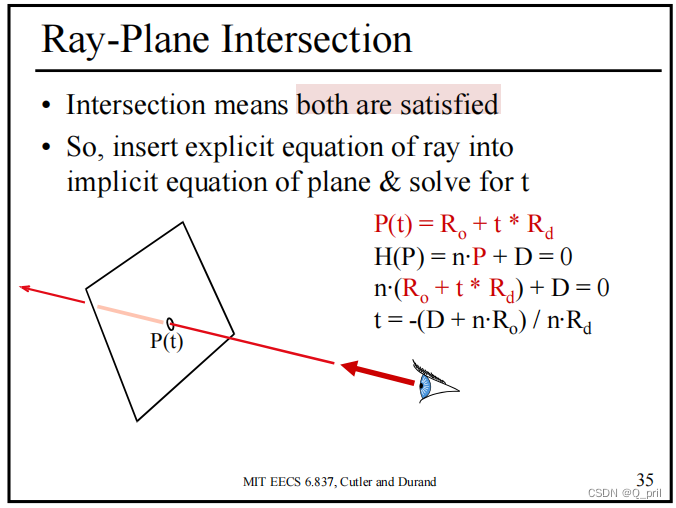

Plane

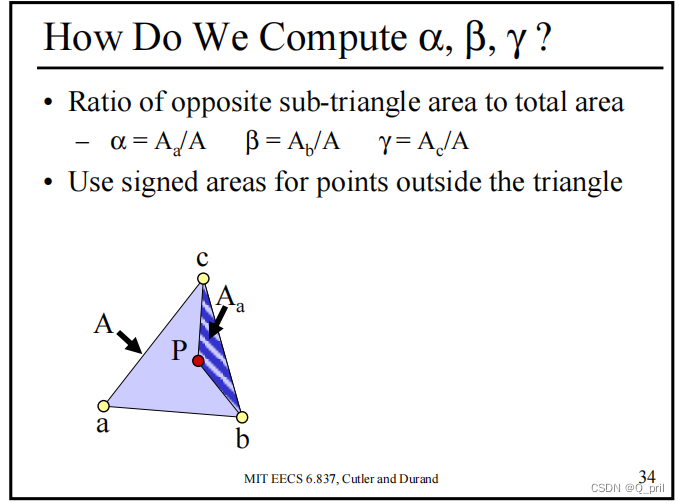

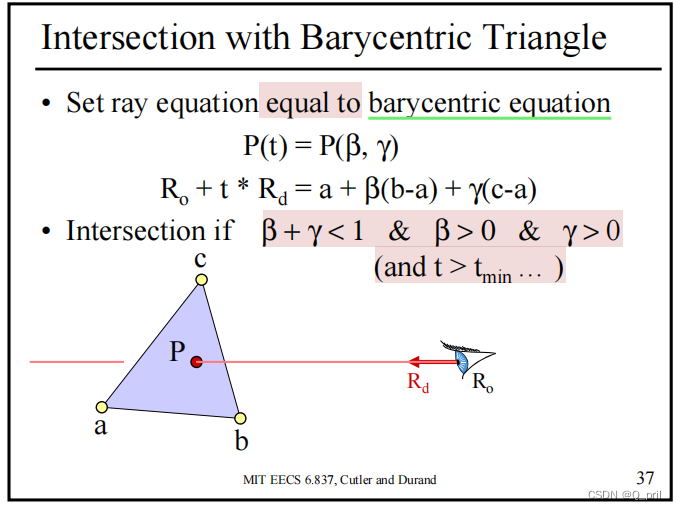

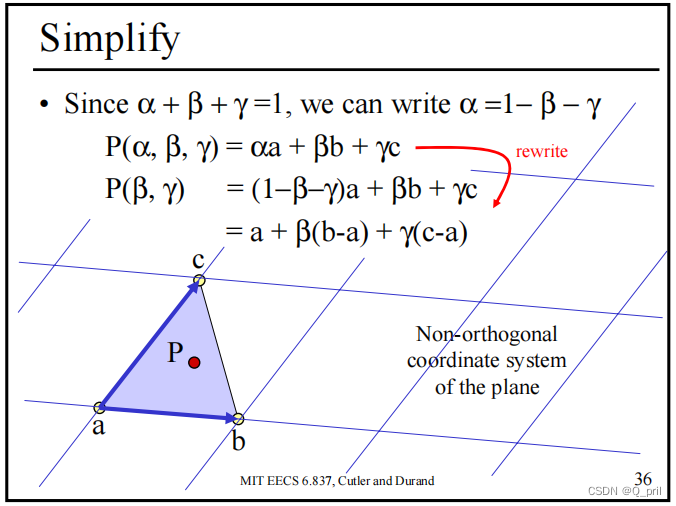

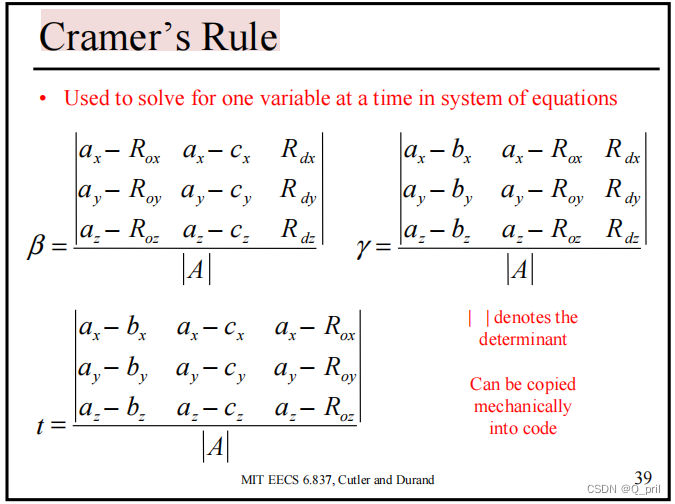

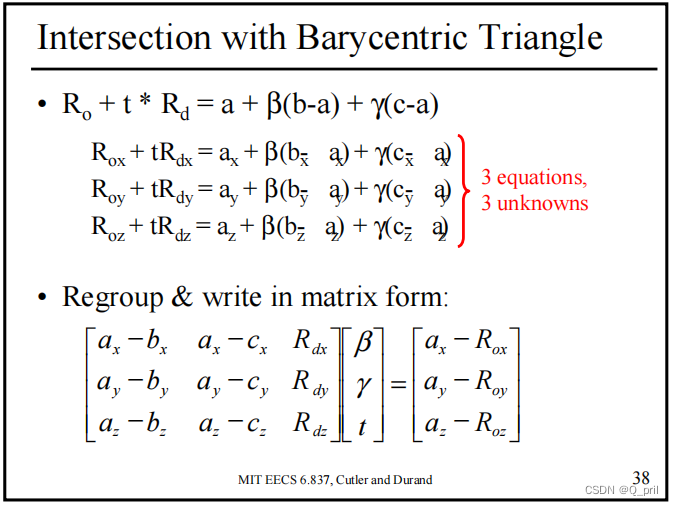

Triangle和重心公式

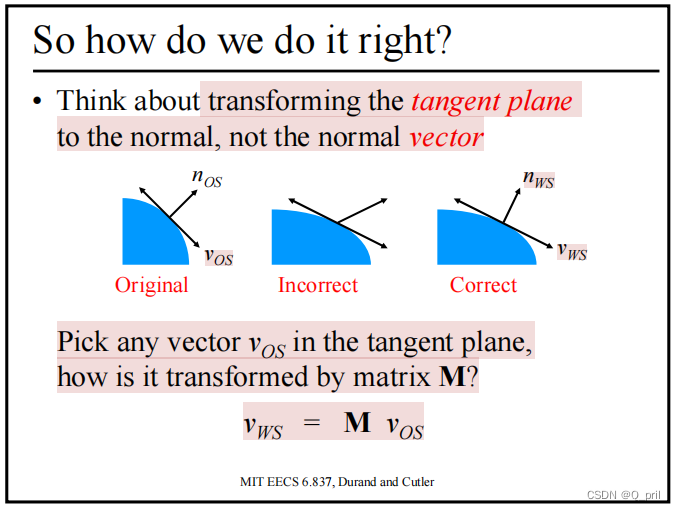

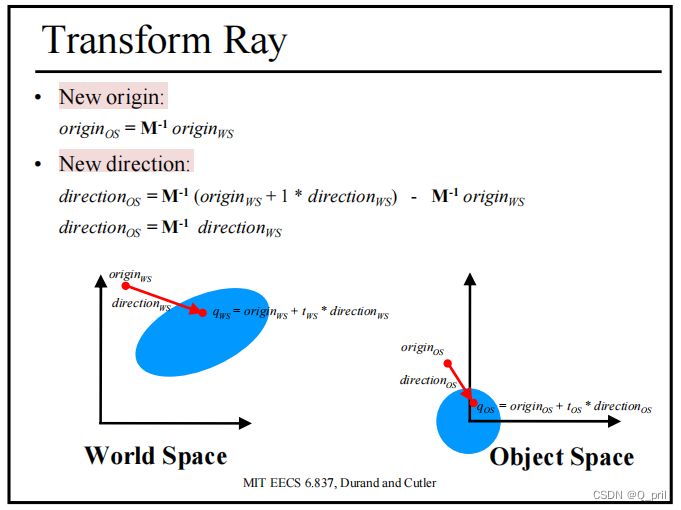

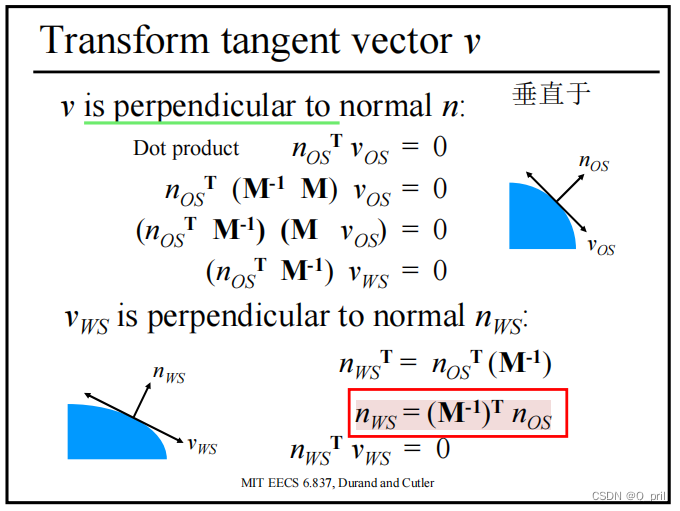

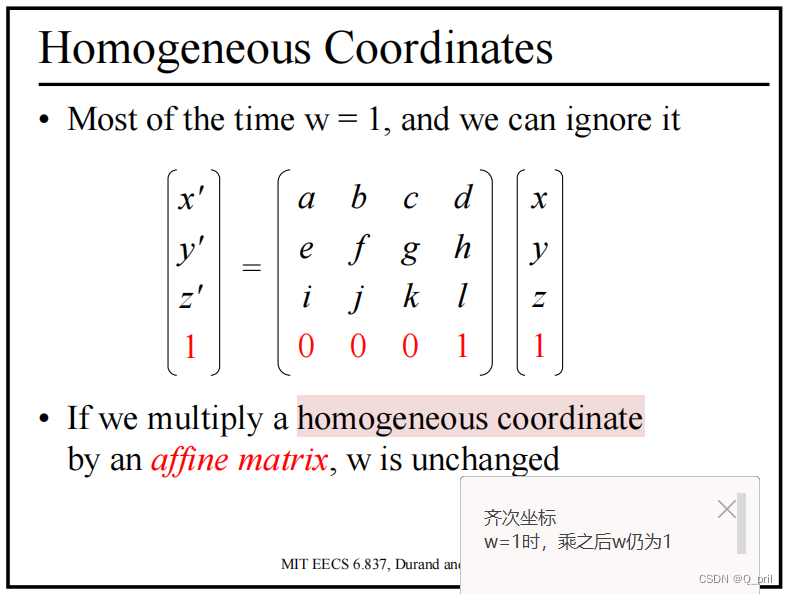

Transform：齐次坐标和变换

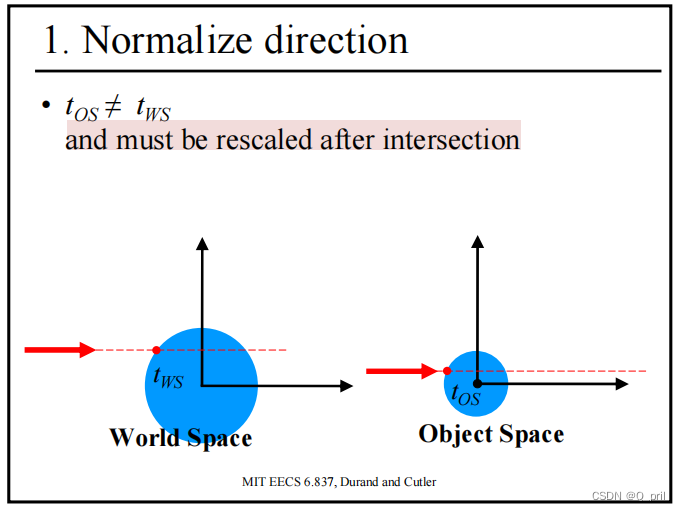

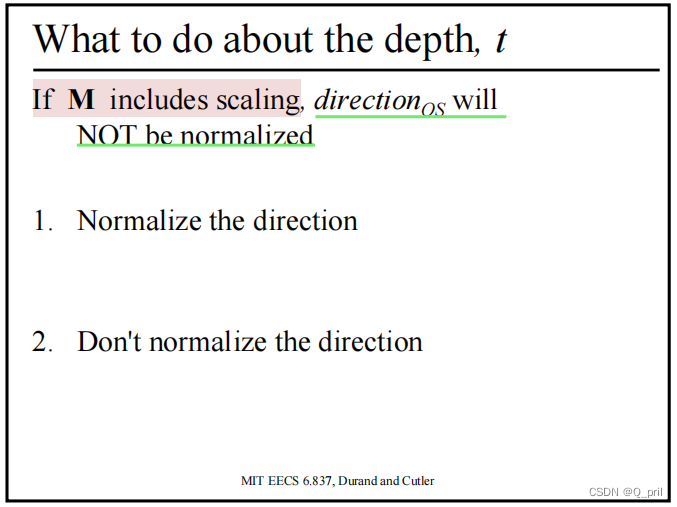

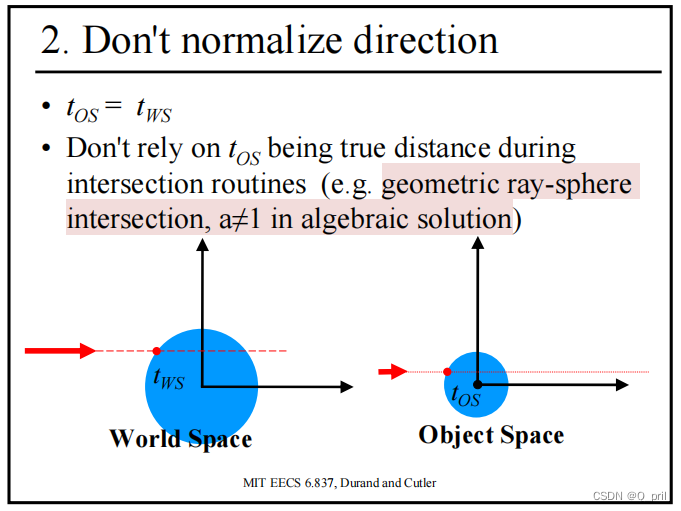

direction正则化和t的变换

结果

github

https://github.com/A-pril/Graphics-6.837/tree/main/assignment%202
