基于凯斯西储大学轴承数据集的故障诊断模型比较与分析

一、凯斯西储大学轴承数据集（CWRU）概述

二、模型结构与原理对比

三、分类性能与计算复杂度对比

四、模型选择建议

五、未来研究方向

📚2 运行结果

2.1 CNN

2.2 CNN-LSTM

2.3 CNN-SVM

2.4 RESnet

2.5 CNN-BiGRU

🎉3 参考文献

🌈4 Matlab代码实现

⛳️赠与读者

👨‍💻做科研，涉及到一个深在的思想系统，需要科研者逻辑缜密，踏实认真，但是不能只是努力，很多时候借力比努力更重要，然后还要有仰望星空的创新点和启发点。建议读者按目录次序逐一浏览，免得骤然跌入幽暗的迷宫找不到来时的路，它不足为你揭示全部问题的答案，但若能解答你胸中升起的一朵朵疑云，也未尝不会酿成晚霞斑斓的别一番景致，万一它给你带来了一场精神世界的苦雨，那就借机洗刷一下原来存放在那儿的“躺平”上的尘埃吧。

或许，雨过云收，神驰的天地更清朗.......🔎🔎🔎

💥1 概述

基于凯斯西储大学轴承数据集的故障诊断模型比较与分析

一、凯斯西储大学轴承数据集（CWRU）概述

CWRU数据集是轴承故障诊断领域的基准数据，包含内圈、外圈、滚动体故障及正常工况数据，采样频率为12 kHz和48 kHz，故障直径分为0.007/0.014/0.021英寸，负载覆盖0-3 HP。数据集通过加速度计采集振动信号，信噪比高，但存在分类过细、不同采样频率数据分布差异等问题。典型预处理方法包括：

信号转换：采用连续小波变换（CWT）生成时频图，或快速傅里叶变换（FFT）提取频域特征。
数据分割：将原始信号切分为1024点的样本，采用重叠采样（如50%重叠率）增强数据量。
归一化与标准化：对振动信号进行Z-score标准化，消除量纲差异。
数据均衡：通过过采样或欠采样解决类别不平衡问题。

二、模型结构与原理对比

模型	核心原理	结构特点	适用场景
CWT-CNN	连续小波变换提取时频特征，CNN进行图像式分类	CWT层→2D卷积层→池化层→通道注意力机制→全连接层	非平稳信号分析，需高分辨率时频特征提取
ResNet	残差模块缓解梯度消失，结合特征融合（VMD/EMD）提升特征多样性	多尺度残差模块→特征拼接→全连接分类	深层网络训练，复杂故障模式（如复合故障）诊断
CNN-SVM	CNN提取特征，SVM替代Softmax进行分类	CNN卷积层→全连接层替换为SVM	小样本场景，需结合特征选择与高维分类
CNN-BiGRU	CNN提取空间特征，双向GRU捕捉时序依赖	卷积层→双向GRU层→注意力机制→全连接层	长序列数据，需同时考虑前后时序信息（如变工况故障）
CNN-LSTM	CNN处理局部特征，LSTM建模长期时间依赖	卷积层→LSTM层→全连接层	强时序相关性数据，如周期性冲击故障

三、分类性能与计算复杂度对比

基于CWRU数据集的实验结果表明，各模型在准确率、训练效率及适用性上存在显著差异：

分类准确率：

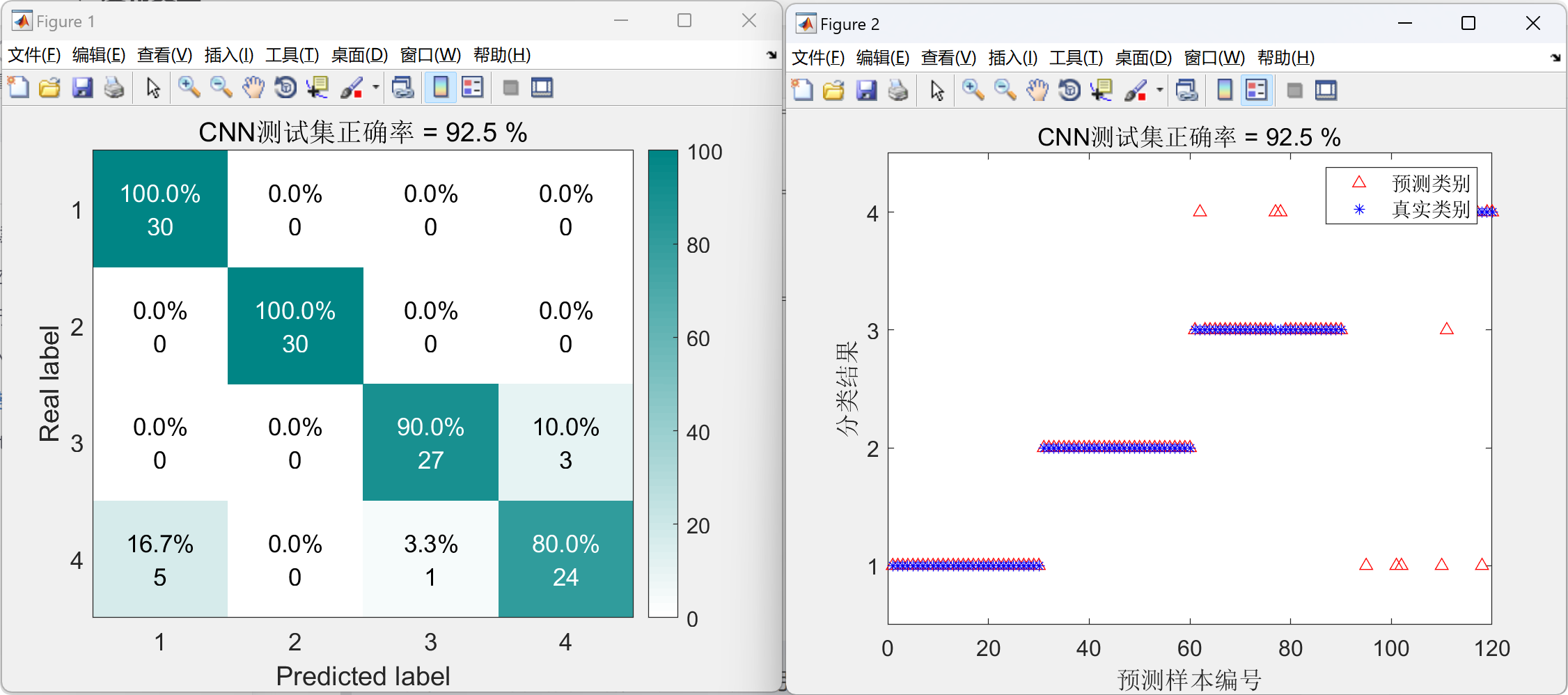

- CWT-CNN：98.57%（50个训练周期），时频特征提取能力突出，但对噪声敏感。

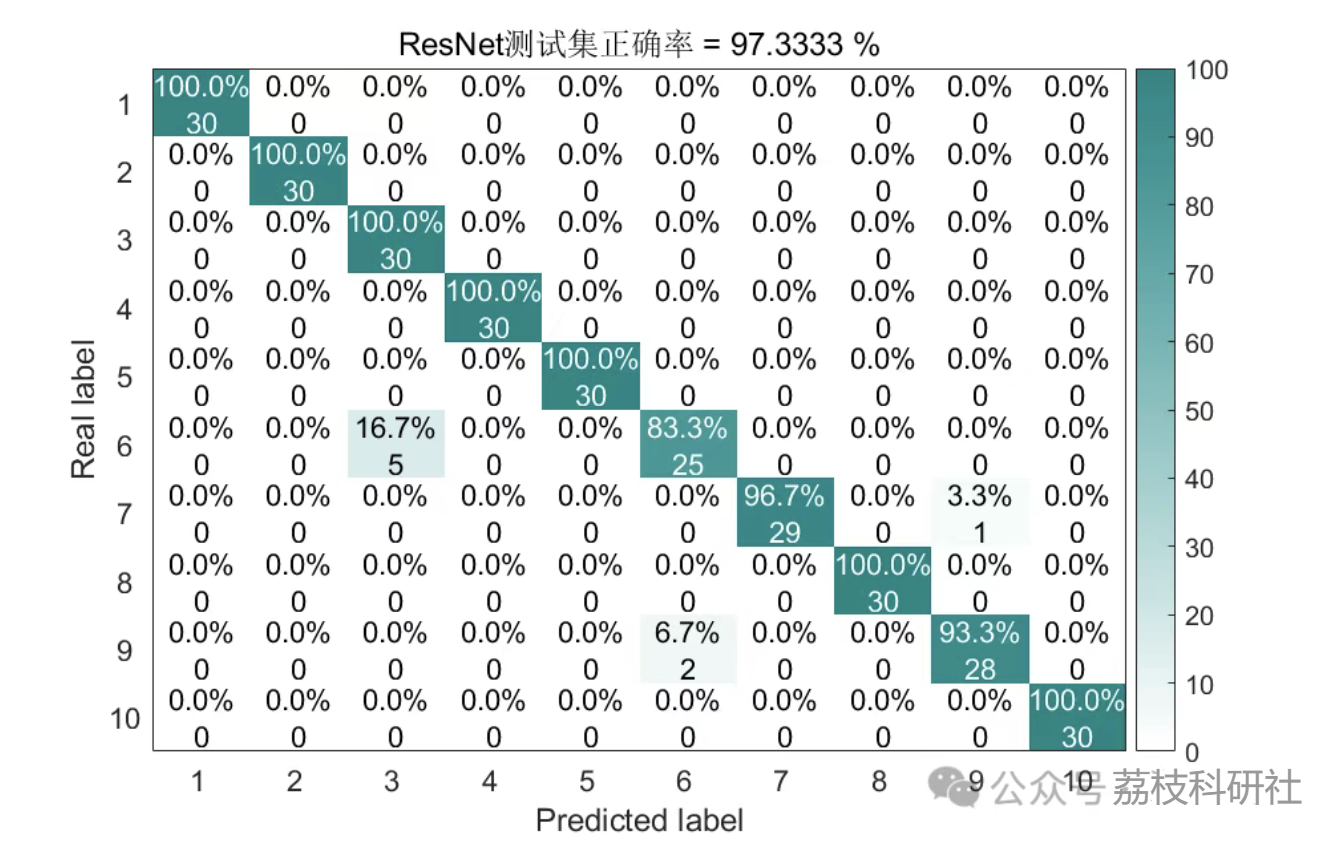

- ResNet：99.8%（特征融合后），残差结构有效提升深度网络的特征表达能力。

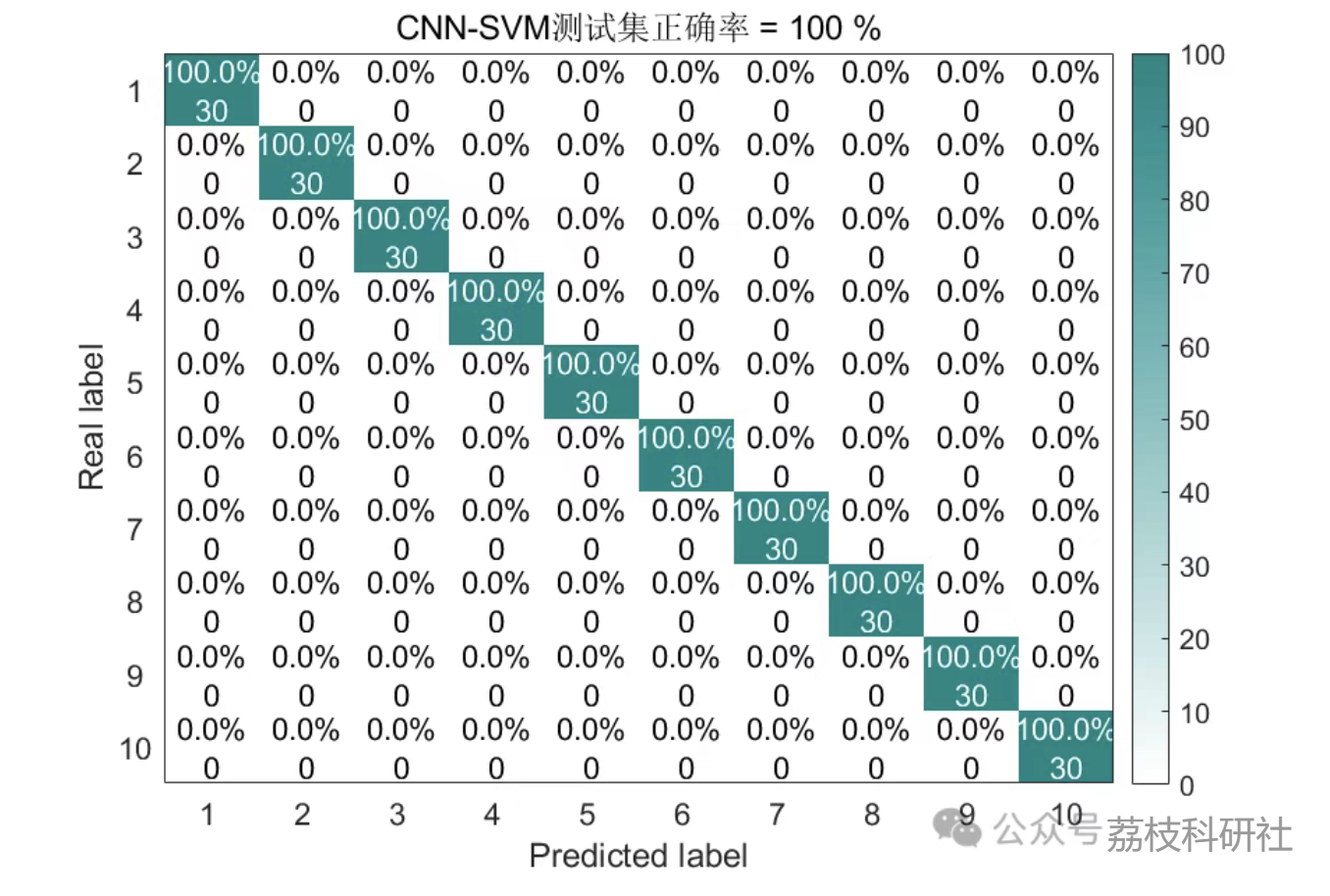

- CNN-SVM：91.67%-99.50%，SVM在高维特征分类中表现稳定，但依赖CNN特征质量。

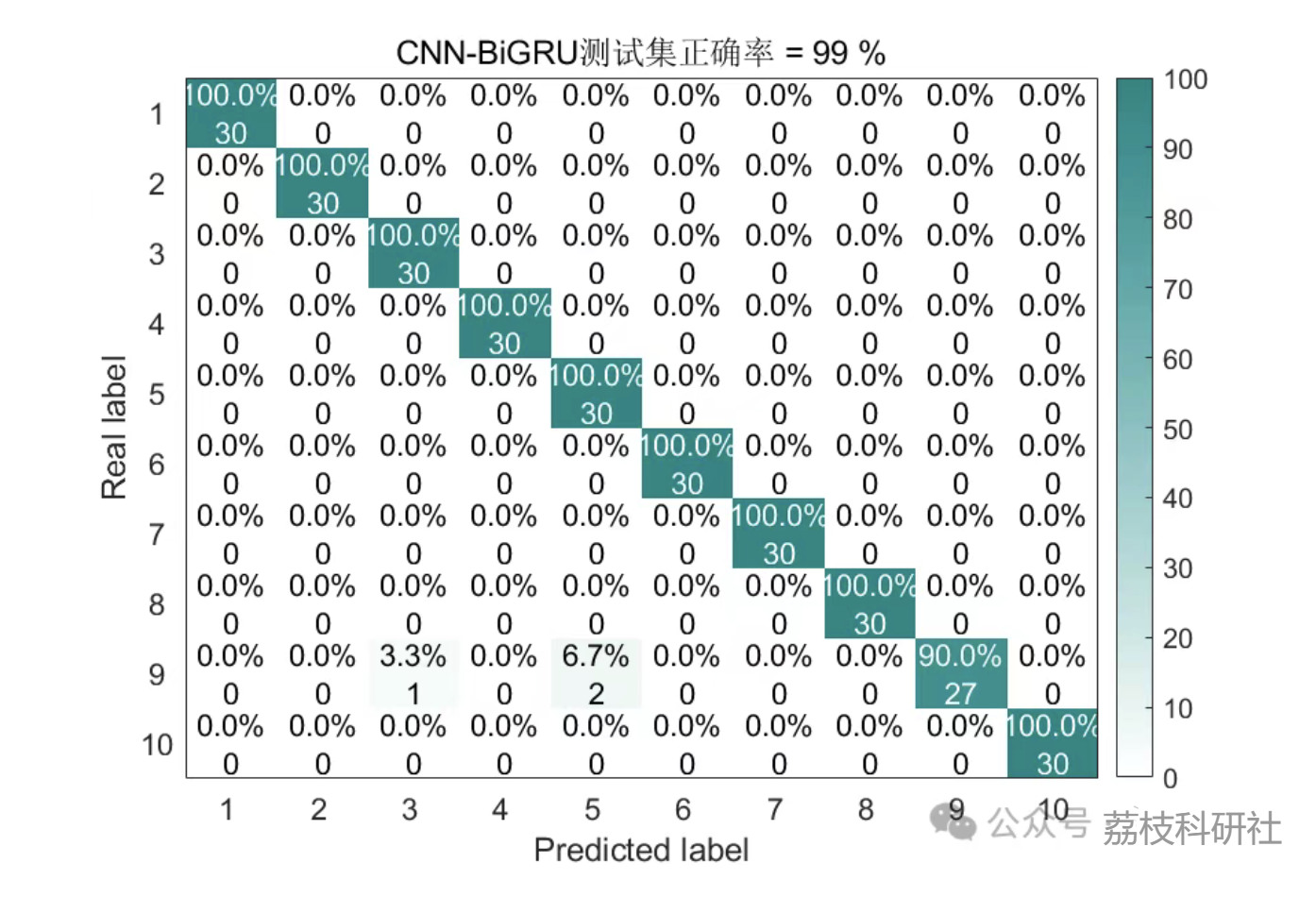

- CNN-BiGRU：98%（50个epoch后），双向结构优于单向RNN，适合复杂时序模式。

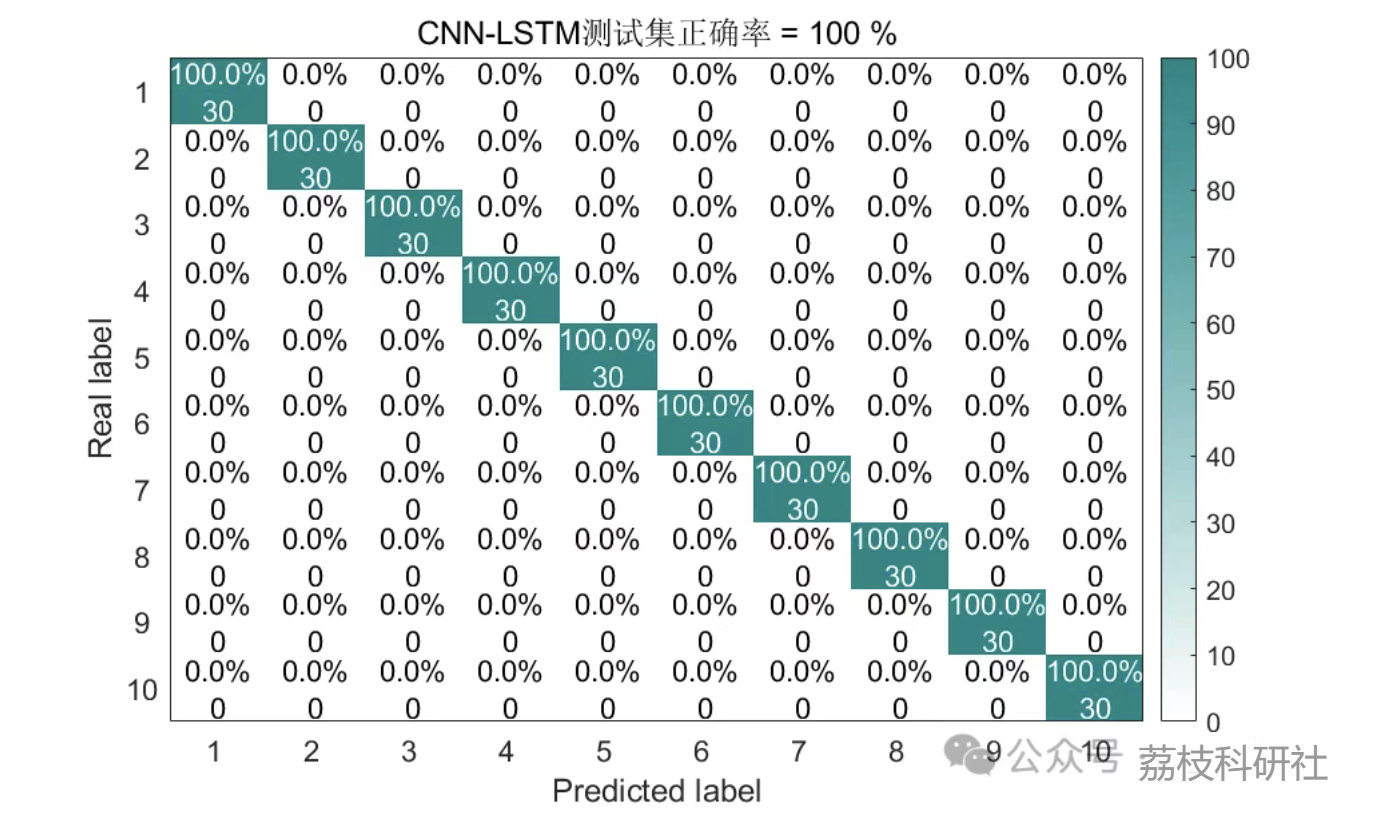

- CNN-LSTM：100%（参数优化后），LSTM在长期依赖建模中表现最优，但需大量训练数据。
计算复杂度与训练时间：
- CWT-CNN：计算复杂度最高，因CWT生成时频图需O(N²)时间，且CNN参数量大（如7M参数）。
- ResNet：训练时间较长，但残差连接加速收敛（如99.8%准确率下损失值最低）。

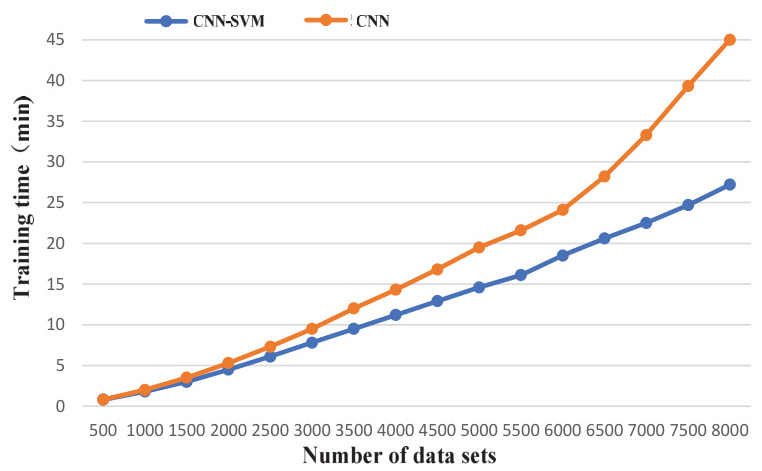

- CNN-SVM：训练效率中等，SVM核函数计算复杂度为O(n³)，但特征维度低时可优化。
- CNN-BiGRU/LSTM：BiGRU参数量（约1.5M）低于LSTM（约2M），训练速度更快，但均需处理时序递归计算。
