BGP会话始终是两台路由器之间的点对点会话：
  • 内部BGP（iBGP）会话：是与位于同一AS或参与同一BGP联盟的iBGP路由器建立的会话。与eBGP会话相比，iBGP会话被认为更安全，而且减少了某些BGP安全措施。
  • 外部BGP（eBGP）会话：是与位于不同AS中的BGP路由器建立的会话。
如果在一个企业内需要用到多个路由策略或者需要在AS之间提供转接连接，那么通常都会在AS内部部署BGP。
IGP始终使用Metric作为路径的选择；BGP则使用多个步骤来确定最佳路径，允许通过BGP路径属性来控制特定前缀（NLRI）的路径，路径可能会更长，从IGP的角度来看，这些路径可能会被认为是次优路径。
路径属性：无法在IGP中维护BGP的所有路径属性；从AS的一个边缘向另一个边缘宣告前缀的时候，只能通过BGP来维护这些路径属性。
在有中转AS的需要时，应该由服务提供商提供转接连接服务；企业组织是客户，不应该跨Internet在AS之间提供转接连接服务。
PS：过去的这些年里，路由原理和路由设计模式都发生了很大的变化。在早期将AS作为转接AS的iBGP部署方案中，通常会将网络前缀重分发到IGP中。为了确保转接AS的完全连接性，BGP需要使用同步机制。BGP同步是指将路由宣告给eBGP对等体之前先验证IGP是否存在该BGP路由的进程。目前，BGP同步机制不再是默认设置，已很少使用。
eBGP使用AS_PATH作为环路检测与预防机制。AS_PATH可以为eBGP邻居提供环路检测功能，因为向其他AS宣告路由时它会附加自己的ASN。但iBGP对等体并不会在AS_PATH中附加自己的ASN，因为NLRI将无法通过有效性检查，不会将前缀安装到IP路由表中。
iBGP会话没有其他的环路检测方法，RFC 4271禁止将从iBGP对等体收到的NLRI宣告给其他iBGP对等体。RFC 4271指出，AS内的所有iBGP路由器都必须建立全网状连接，以提供完整的无环路由表并防止流量黑洞并可以确保在AS内部正确转发流量。

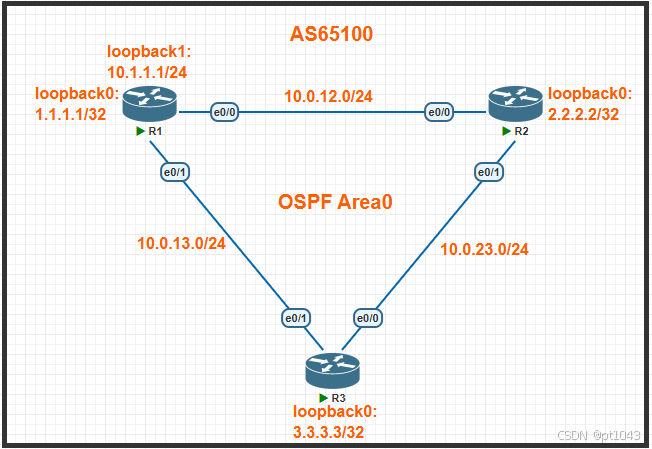

使用环回地址进行对等连接：
BGP会话默认由出站接口的主用IP地址指向BGP对等体。
如果网络10.0.13.0/24上的链路出现故障，那么R3与R1的BGP会话将超时并终止，R3将失去与网络1.1.1.1/32的连接，即使R1与R3可以通过R2（经多跳路径）进行通信；由于iBGP不会宣告从另一个iBGP对等体学到的路由，因而会出现连接丢失问题。
可以通过以下两种方法来解决链路故障问题：
  1. 在每对路由器之间增加第二链路（从3条链路变为6条链路），并在每对路由器之间建立两条BGP会话；
  2. 在路由器的转接链路上配置IGP，将环回接口宣告到IGP中。然后配置BGP邻居，与远程路由器的环回地址建立会话。
第二种方法更加有效，也是首选方法。环回接口是虚拟接口且始终存在。出现链路故障后，会话将保持不变，IGP会找到指向环回地址的其他路径。从本质上来说，这就是将单跳iBGP会话转变为了多跳iBGP会话。
PS：仅仅更新BGP配置，从而将会话连接到远程路由器的环回接口的IP地址还不够。BGP数据包的源IP地址仍然反映出站接口的IP地址，收到BGP数据包之后，路由器会将数据包的源IP地址与BGP邻居表相关联，如果BGP数据包的源IP地址与邻居表中的表项不匹配，那么该数据包就无法与邻居表相关联，从而被丢弃。
可以将BGP数据包的源IP地址静态设置为接口的主用IP地址；配置示例如下：（R1和R2启用了默认的IPv4地址簇配置，R3则更改为禁用默认的IPv4地址簇。）
R1的基础配置：
router ospf 1
 router-id 11.11.11.11

interface Loopback0
 ip address 1.1.1.1 255.255.255.255
 ip ospf 1 area 0
end

interface Loopback1
 ip address 10.1.1.1 255.255.255.0
end

interface Ethernet0/0
 ip address 10.0.12.1 255.255.255.0
 ip ospf network point-to-point
 ip ospf 1 area 0
 duplex auto
end

interface Ethernet0/1
 ip address 10.0.13.1 255.255.255.0
 ip ospf network point-to-point
 ip ospf 1 area 0
 duplex auto
end

router bgp 65100
 bgp router-id 111.111.111.111
 bgp log-neighbor-changes
 network 10.1.1.0 mask 255.255.255.0
 neighbor 2.2.2.2 remote-as 65100
 neighbor 2.2.2.2 update-source Loopback0
 neighbor 3.3.3.3 remote-as 65100
 neighbor 3.3.3.3 update-source Loopback0
R2的基础配置：
router ospf 1
 router-id 22.22.22.22

interface Loopback0
 ip address 2.2.2.2 255.255.255.255
 ip ospf 1 area 0
end

interface Ethernet0/0
 ip address 10.0.12.2 255.255.255.0
 ip ospf network point-to-point
 ip ospf 1 area 0
 duplex auto
end

interface Ethernet0/1
 ip address 10.0.23.2 255.255.255.0
 ip ospf network point-to-point
 ip ospf 1 area 0
 duplex auto
end

router bgp 65100
 bgp router-id 22.22.22.22
 bgp log-neighbor-changes
 neighbor 1.1.1.1 remote-as 65100
 neighbor 1.1.1.1 update-source Loopback0
 neighbor 3.3.3.3 remote-as 65100
 neighbor 3.3.3.3 update-source Loopback0
R3的基础配置：
router ospf 1
 router-id 33.33.33.33

interface Loopback0
 ip address 3.3.3.3 255.255.255.255
 ip ospf 1 area 0
end

interface Ethernet0/0
 ip address 10.0.23.3 255.255.255.0
 ip ospf network point-to-point
 ip ospf 1 area 0
 duplex auto
end

interface Ethernet0/1
 ip address 10.0.13.3 255.255.255.0
 ip ospf network point-to-point
 ip ospf 1 area 0
 duplex auto
end

router bgp 65100
 bgp router-id 33.33.33.33
 bgp log-neighbor-changes
 no bgp default ipv4-unicast
 neighbor 1.1.1.1 remote-as 65100
 neighbor 1.1.1.1 update-source Loopback0
 neighbor 2.2.2.2 remote-as 65100
 neighbor 2.2.2.2 update-source Loopback0
 !
 address-family ipv4
  neighbor 1.1.1.1 activate
  neighbor 2.2.2.2 activate
 exit-address-family
PS：以环回接口为源端建立BGP会话之后，即便对等链路出现了故障（例如，断掉R1和R3之间的链路），也无须重新计算BGP最佳路径。如果存在多条经IGP可达环回地址的等价路径，那么这样做还能提供自动负载均衡能力。
eBGP对等连接是Internet BGP的核心组件，eBGP涉及AS之间的网络前缀交换：
  • eBGP数据包的TTL设置为默认为1；如果尝试发起多跳BGP会话，那么BGP数据包就会在传输过程中丢失（除非手动开启eBGP多跳）；iBGP数据包的TTL设置为255，允许进行多跳会话。
  • 宣告路由器将BGP下一跳修改为发起BGP连接的IP地址。
  • 宣告路由器将自己的ASN附加到现有AS_PATH上。
  • 接收路由器验证AS_PATH不包含与本地路由器相匹配的ASN；如果未通过AS_PATH环路预防检查，那么BGP就会丢弃该NLRI。
eBGP与iBGP会话的配置基本相同，区别在于remote-as语句中的ASN与BGP进程中定义的ASN不同。
对于通过eBGP学到的路径来说，其AS_PATH中始终至少存在一个ASN。如果AS_PATH中列出了多个AS，那么始终将最新的AS放在前面（最左侧）。可以通过命令show bgp ipv4 unicast  network / show ip bgp network显示到特定网络前缀的所有路径的BGP属性。
将eBGP前缀宣告给iBGP邻居的时候，可能会在对NLRI执行有效性检查和下一跳可达性检查时出现问题，从而阻止向其他BGP对等体宣告前缀。最常见的问题包括下一跳可达性检查失败。如果NLRI的下一跳地址不是0.0.0.0，那么iBGP对等体就不会修改下一跳地址。下一跳地址必须在全局RIB中可解析，以确保其有效并宣告给其他BGP对等体。需要通过下一跳自我来更新iBGP传递给对等体的指向。
由于BGP不能将从iBGP对等体学到的前缀宣告给其他iBGP对等体，因而可能会导致AS内出现扩展性问题。公式n(n−1)/2提出了所需的iBGP会话数，其中，n代表路由器的数量。也就是说，5台路由器的全网状拓扑结构需要10条会话，10台路由器的全网状拓扑结构就需要45条会话。对于大型网络来说，iBGP的扩展性是一个不得不面对的重要问题。
RFC 1966引入了一种扩展机制，可以将iBGP对等关系配置为将路由反射给其他iBGP对等体，负责反射路由的路由器称为RR（Route Reflector，路由反射器），接收反射路由的路由器则称为RR客户端。
RR和路由反射涉及3条基本设计规则：
  • 规则1——如果RR从非RR客户端收到了NLRI，那么RR就将该NLRI宣告给RR客户端，但是不会将NLRI宣告给非RR客户端。（非非不传）
  • 规则2——如果RR从RR客户端收到了NLRI，就将该NLRI宣告给RR客户端和非RR客户端。即使发送该路由宣告的RR客户端收到了路由副本，也会丢弃该NLRI，因为它可以看出自己是路由发端。
  • 规则3——如果RR从eBGP对等体收到了路由，就会将该路由宣告给RR客户端和非RR客户端。

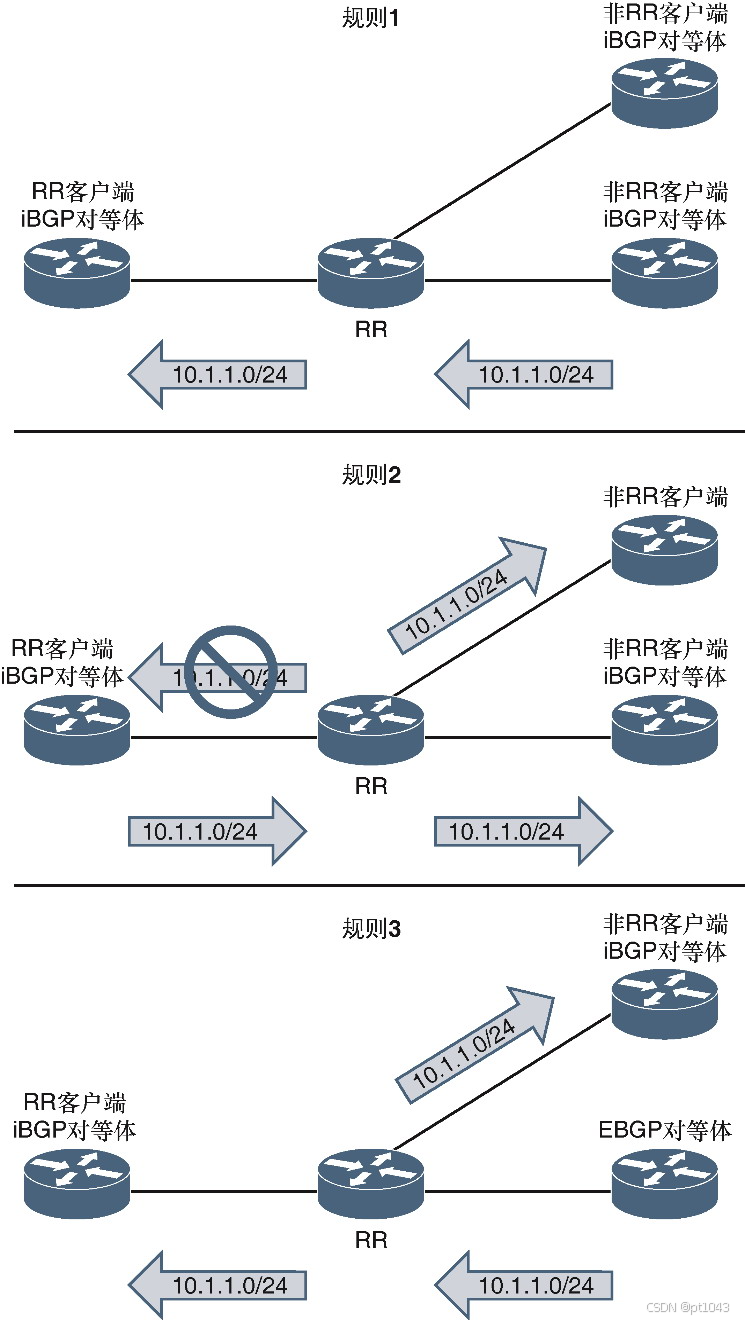

三条规则的图示为：
由于RR客户端未执行任何额外的BGP配置，因而只有RR才能感知这种行为变化。

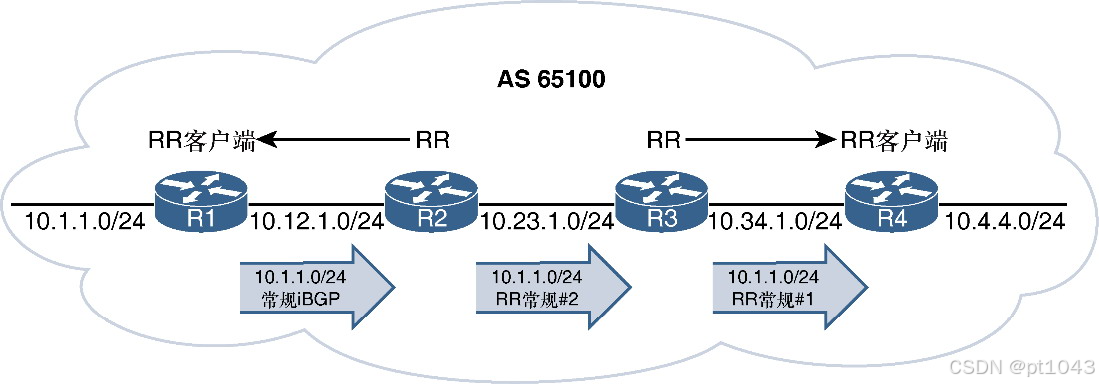

下图中所示的拓扑结构——配置了RR和RR客户端，解释了RR的运行规则。R1将前缀10.1.1.0/24作为普通iBGP路由宣告给了R2。R2按照RR规则2接收前缀10.1.1.0/24并将其宣告给R3（非RR客户端）。R3按照RR规则1接收前缀10.1.1.0/24并将其宣告给R4（RR客户端）。
虽然RR满足了iBGP拓扑结构的全网状连接需求，但是可能会导致路由环路。因此，起草RFC 1966的时候，增加了两个与BGP RR相关的特定属性，以防止路由环路问题：
  • ORIGINATOR_ID——该可选非传递BGP属性由第一台RR创建，且数值被设置为将路由注入/宣告到AS中的路由器的RID；如果NLRI已经填充了ORIGINATOR_ID，就不应该将其覆盖；收到NLRI后，如果路由器发现自己的RID位于ORIGINATOR_ID属性中，就丢弃该NLRI。
  • CLUSTER_LIST——该非传递BGP属性由RR进行更新；RR会将自己的簇ID附加（而不覆盖）到该属性中，在默认情况下，这是BGP标识符；收到NLRI之后，如果RR自己的簇ID位于CLUSTER_LIST属性中，就会丢弃该NLRI。
 OR

1. Originator_ID：

  • Originator_ID主要用于BGP的 Confederation和 Route Reflector场景中；它用于标识最初发起该路由的BGP路由器。
  • 在BGP路由反射器（Route Reflector）中，当路由器将一条路由传递给它的客户端时， Originator_ID会保存路由的源头（即最初发布该路由的路由器）；这样，其他路由器就可以识别是否路由在反射器环路中。
  • Originator_ID通常是最初发出该路由的BGP路由器的 router-id；因此， Originator_ID的值通常是BGP router-id。(例如，当一个路由由路由反射器传递给客户端时，Originator_ID就是发出该路由的原始BGP路由器的router-id)

2. Cluster_List：

  • Cluster_List是BGP路由反射器环境中的另一个机制，用来追踪路由在不同的路由反射器间传递的路径。
  • 在BGP Route Reflector中，Cluster_List是一组 router-id（即路由反射器的ID），记录了路由经过哪些路由反射器；每经过一个路由反射器，该路由的router-id会被加入到Cluster_List中；这个字段的作用是避免路由环路——如果路由反射器发现Cluster_List中有自己的router-id，那么它就不会再次反射该路由，从而避免环路。
  • Cluster_List 中的每个元素通常是一个路由反射器的 router-id，即各个反射器的标识。

总结：

  • Originator_ID是发出该路由的BGP路由器的 router-id。
  • Cluster_List中的IP地址是参与路由反射的路由反射器的BGP  router-id。
注意， Originator_ID和 Cluster_List 中的地址是BGP路由器的 router-id，但它们的含义和作用是在不同的BGP架构（如Route Reflector和Confederation）中起作用的。
RFC 3065引入了BGP联盟的概念，作为解决前面所说的iBGP全网状连接问题的可选方案。
联盟由多个被称为成员AS的sub-AS组成，这些sub-AS组成较大的AS，称为AS联盟。成员AS通常使用私有ASN空间（64,512～65,535）中的ASN。
联盟中的eBGP对等体并不知道它们与联盟进行对等连接，并在配置中引用联盟标识符（Confederation Identifier）。

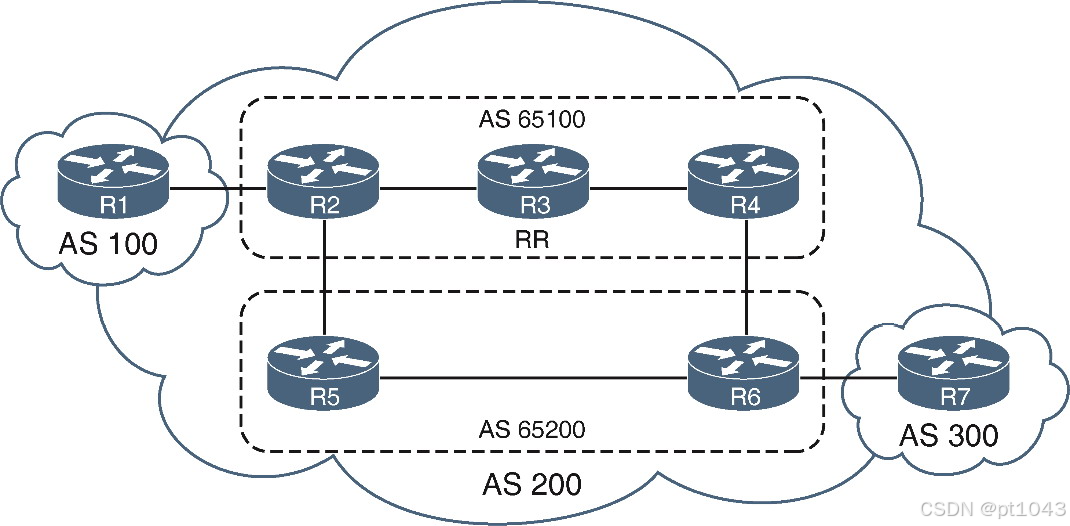

上图中R1和R7并不感知BGP联盟，与R2和R6是对等体，看起来就像是AS 200的成员一样。注意，R3不需要配置命令bgp confederation peers，因为R3不与其他成员AS进行对等连接。
BGP联盟的配置步骤如下：
步骤1——使用全局命令router bgp member-asn初始化BGP进程。
步骤2——使用命令bgp confederation identifier as-number标识BGP联盟。
步骤3——在与其他成员AS直接对等的路由器上，通过命令bgp confederation peers member-asn识别对等成员AS。
步骤4——按常规方式配置BGP联盟成员，再按照常规BGP配置方式进行其余配置。
联盟共享iBGP和eBGP会话行为存在以下差异：
  • AS_PATH属性包含一个名为AS_CONFED_SEQUENCE的子字段；AS_CONFED_ SEQUENCE子字段在AS_PATH中列在外部ASN之前的括号中；路由从成员AS传递到其他成员AS的时候，会附加AS_CONFED_SEQUENCE子字段以包含成员AS的ASN；AS_CONFED_SEQUENCE子字段主要用于预防路由环路，选择最短AS_PATH时不考虑该子字段（不计数）。
  • RR可以像普通iBGP对等体一样在成员AS中使用。
  • BGP MED属性可以传递给所有其他成员AS，但不离开联盟。
  • LOCAL_PREF属性可以传递给所有其他成员AS，但不离开联盟。
  • 在成员AS之间交换路由时，外部联盟路由的下一跳地址不变。
  • 将路由宣告到联盟之外时，需要从AS_PATH中删除AS_CONFED_SEQUENCE子字段。
配置示例如下：
//R1的基础配置：
router bgp 100
 bgp router-id 192.168.1.1
 bgp log-neighbor-changes
 redistribute connected
 neighbor 10.12.1.2 remote-as 200
//R2的基础配置：
router bgp 65100
 bgp router-id 192.168.2.2
 bgp log-neighbor-changes
 bgp confederation identifier 200
 bgp confederation peers 65200
 redistribute connected
 neighbor 10.12.1.1 remote-as 100
 neighbor 10.23.1.3 remote-as 65100
 neighbor 10.25.1.5 remote-as 65200
//R3的基础配置：
router bgp 65100
 bgp router-id 192.168.3.3
 bgp log-neighbor-changes
 bgp confederation identifier 200
 redistribute connected
 neighbor 10.23.1.2 remote-as 65100
 neighbor 10.23.1.2 route-reflector-client
 neighbor 10.34.1.4 remote-as 65100
 neighbor 10.34.1.4 route-reflector-client
//R4的基础配置：
router bgp 65100
 bgp router-id 192.168.4.4
 bgp log-neighbor-changes
 bgp confederation identifier 200
 bgp confederation peers 65200
 redistribute connected
 neighbor 10.34.1.3 remote-as 65100
 neighbor 10.46.1.6 remote-as 65200
//R5的基础配置：
router bgp 65200
bgp router-id 192.168.5.5
bgp log-neighbor-changes
bgp confederation identifier 200
bgp confederation peers 65100
redistribute connected
neighbor 10.25.1.2 remote-as 65100
neighbor 10.56.1.6 remote-as 65200
//R6的基础配置：
router bgp 65200
 bgp router-id 192.168.6.6
 bgp log-neighbor-changes
 bgp confederation identifier 200
 bgp confederation peers 65100
 redistribute connected
 neighbor 10.46.1.4 remote-as 65100
 neighbor 10.56.1.5 remote-as 65200
 neighbor 10.67.1.7 remote-as 300
//R7的基础配置：
router bgp 300
 bgp router-id 192.168.7.7
 bgp log-neighbor-changes
 redistribute connected
 neighbor 10.67.1.6 remote-as 200

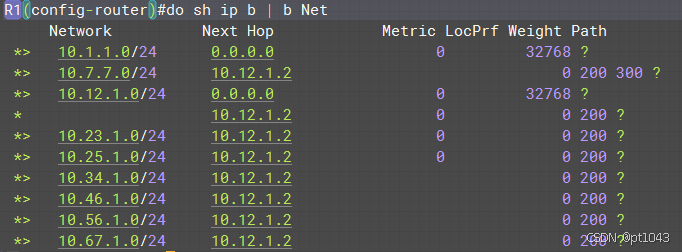

R1的BGP表：列出了该拓扑结构宣告的所有路由；R2将路由宣告到联盟外部时，从路由中删除了成员AS的ASN；AS 100不知道AS 200是联盟。

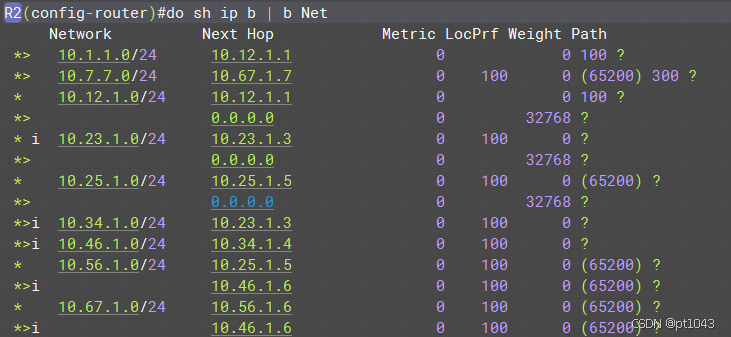

R2的BGP表：列出了参与成员AS 65100的所有路由；R7宣告前缀10.7.7.0/24时，虽然穿越了不同的成员AS，但是并不会修改下一跳IP地址；从括号中的AS_CONFED_SEQUENCE值可以看出，该前缀穿越了联盟AS 200中的子AS 65200。

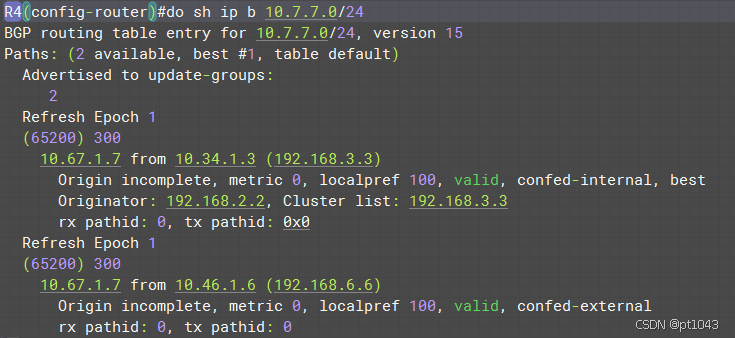

从R4的角度显示了去往R7宣告的前缀10.7.7.0/24的完整NLRI信息；NLRI包含了字段confed-internal和confed-external（具体取决于该NLRI是在同一成员AS内还是在其他成员AS内收到的）。
MP-BGP允许BGP为多种协议承载NLRI，如IPv4、IPv6和MPLS、L3VPN。
RFC 4760定义了以下新功能特性：
  • 新的AFI模型。
  • 新的BGPv4可选和非传递属性。
        ❏ 多协议可达NLRI。
        ❏ 多协议不可达NLRI。
新的多协议可达NLRI属性负责描述IPv6路由信息，而多协议不可达NLRI属性则从服务中撤销IPv6路由。这些属性都是可选非传递属性，因此，如果较旧的路由器无法理解这些属性，就可以忽略这些属性。
底层IPv4路径矢量路由协议的功能特性及规则也适用于IPv6 MP-BGP。IPv6 MP-BGP继续使用与IPv4 BGP相同的周知TCP端口179建立会话的对等连接。在初始的OPEN消息协商期间，BGP对等路由器会交换功能信息。MP-BGP包含了AFI属性字段（描述所支持的协议）和SAFI属性字段（描述该前缀是否适用于单播或多播路由表）。
  • IPv4单播：AFI:1，SAFI:1。
  • IPv6单播：AFI:2，SAFI:1。
仅使用IPv6编址的路由器必须静态定义BGP RID，以确保会话的成功建立。
用于建立BGP会话的协议与AFI/SAFI路由宣告完全独立。BGP使用的TCP会话是四层协议，可以使用IPv4地址或IPv6地址建立会话的邻接关系并交换路由。
注：
为简化操作，建议为BGP对等连接使用唯一的全局单播地址。如果没有为接口手动分配地址，那么使用链路本地地址的BGP对等连接就可能会存在风险。硬件故障或缆线调整都会改变MAC地址，从而产生新的链路本地地址，从而导致会话失败，因为无状态地址自动配置会生成新的IP地址。
Cisco IOS默认宣告IPv4单播路由能力，除非邻居使用命令no bgp default ipv4-unicast关闭了该特性（可以在IPv4地址簇模式下或BGP进程的全局模式下配置该命令）。

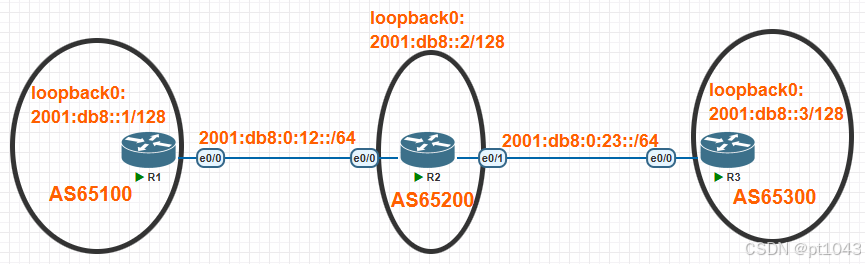

下图的拓扑结构包含了3个不同的AS，R2与R1和R3建立了eBGP会话。
//R1的IPv6基础配置：
ipv6 unicast-routing
 router bgp 65100
 bgp router-id 192.168.1.1
 bgp log-neighbor-changes
 no bgp default ipv4-unicast
 neighbor 2001:DB8:0:12::2 remote-as 65200
 !
address-family ipv6
  redistribute connected
  neighbor 2001:DB8:0:12::2 activate
exit-address-family
//R2的IPv6基础配置：
ipv6 unicast-routing
 router bgp 65200
 bgp router-id 192.168.2.2
 bgp log-neighbor-changes
 no bgp default ipv4-unicast
 neighbor 2001:DB8:0:12::1 remote-as 65100
 neighbor 2001:DB8:0:23::3 remote-as 65300
 !
address-family ipv6
  network 2001:DB8::2/128
  network 2001:DB8:0:12::/64
  network 2001:DB8:0:23::/64
  neighbor 2001:DB8:0:12::1 activate
  neighbor 2001:DB8:0:23::3 activate
exit-address-family
//R3的IPv6基础配置：
ipv6 unicast-routing
 router bgp 65300
 bgp router-id 192.168.3.3
 bgp log-neighbor-changes
 no bgp default ipv4-unicast
 neighbor 2001:DB8:0:23::2 remote-as 65200
 !
address-family ipv6
  redistribute connected
  neighbor 2001:DB8:0:23::2 activate
exit-address-family

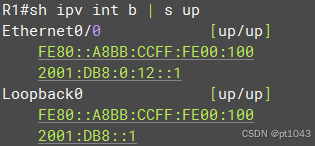

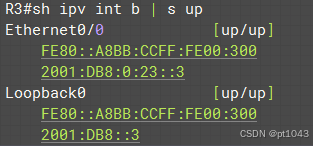

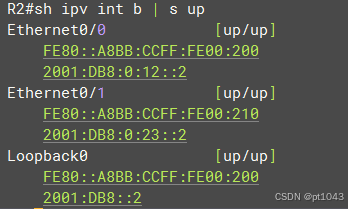

该拓扑结构从已定义的链路本地范围FE80::/10配置了链路本地地址。

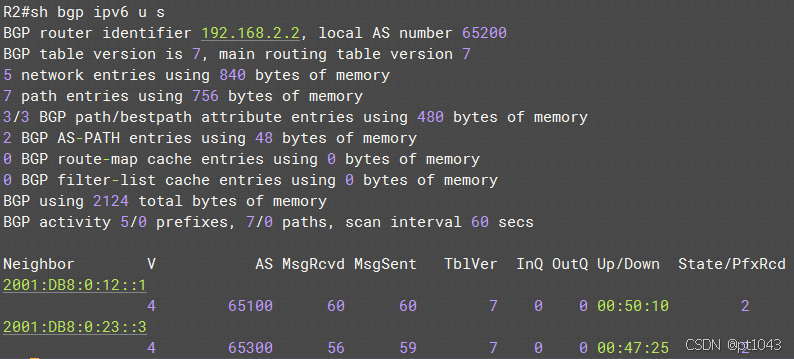

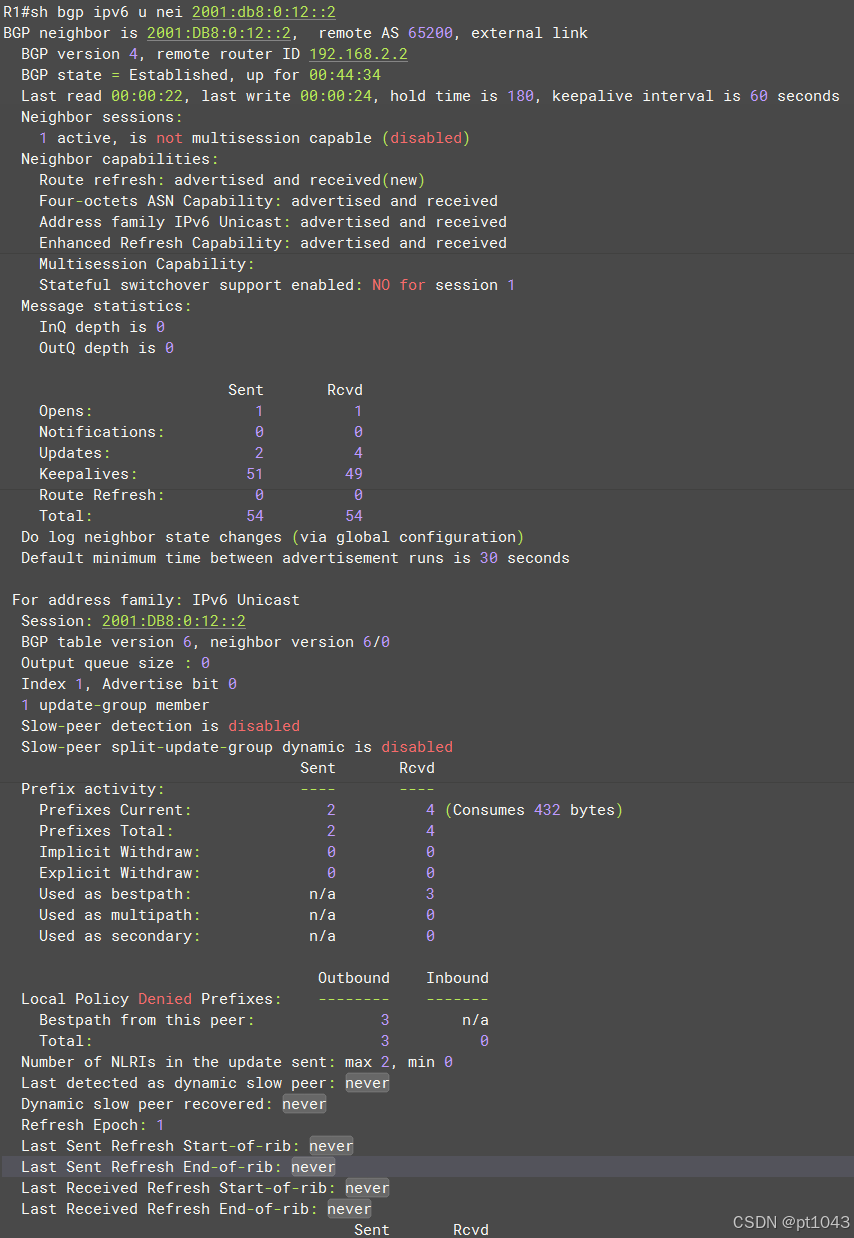

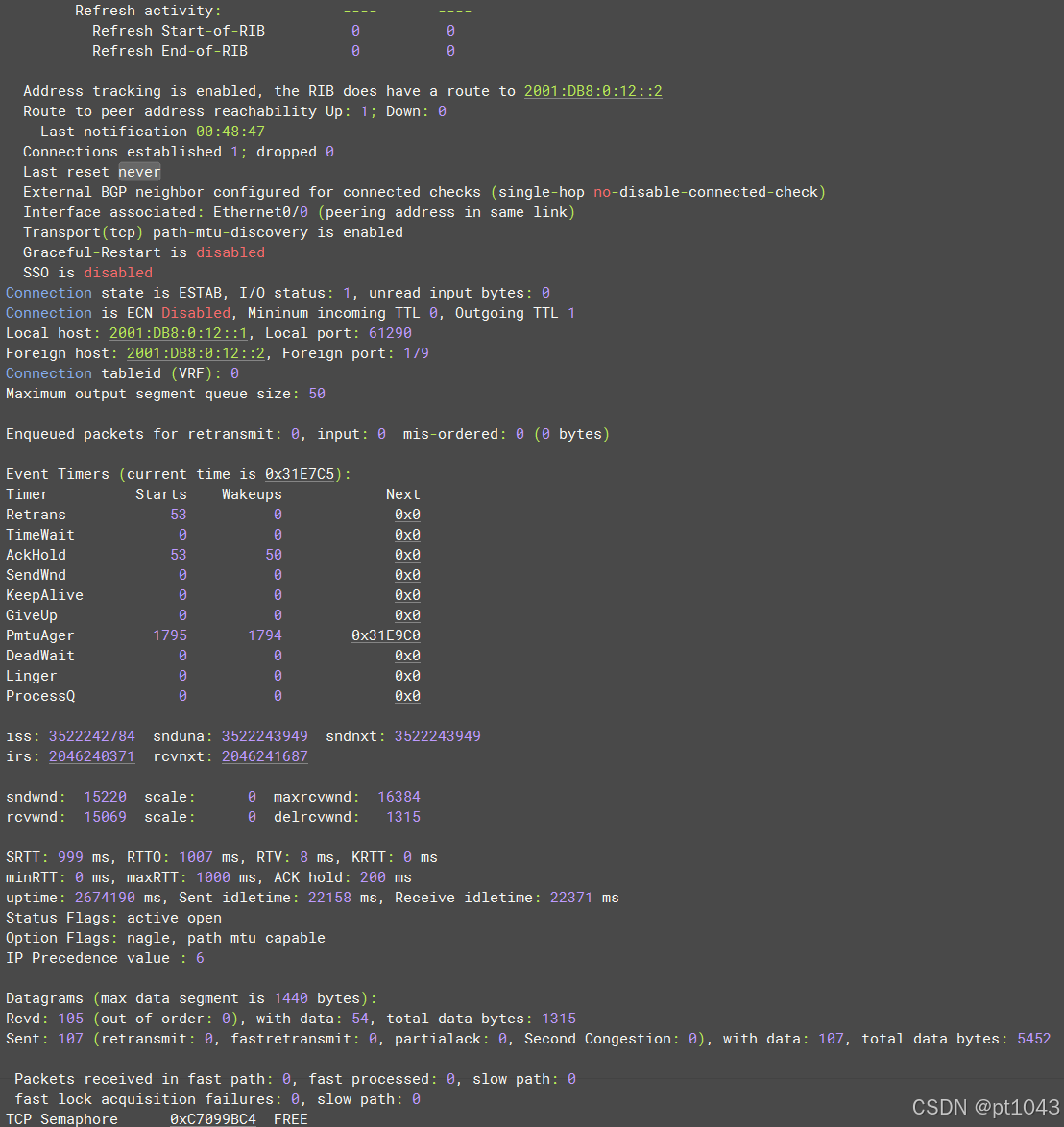

命令show bgp ipv6 unicast summary可以显示会话状态的摘要信息，包括已交换的路由数量和会话的正常运行时间。

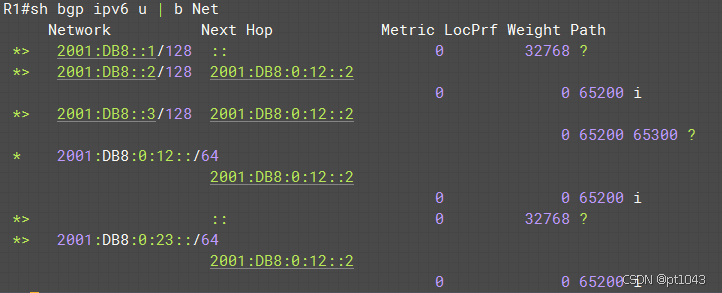

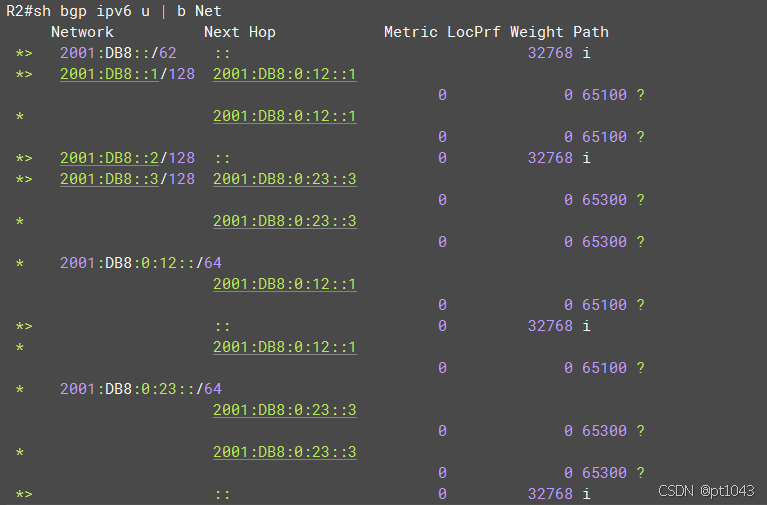

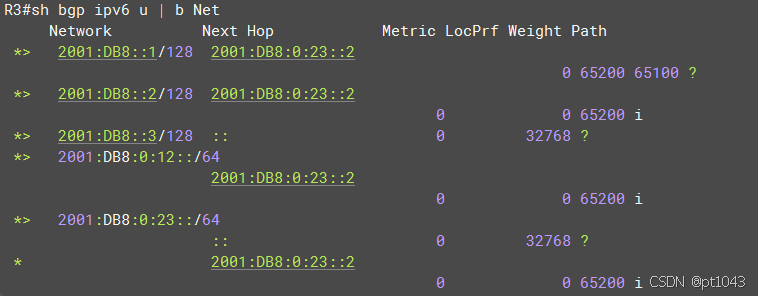

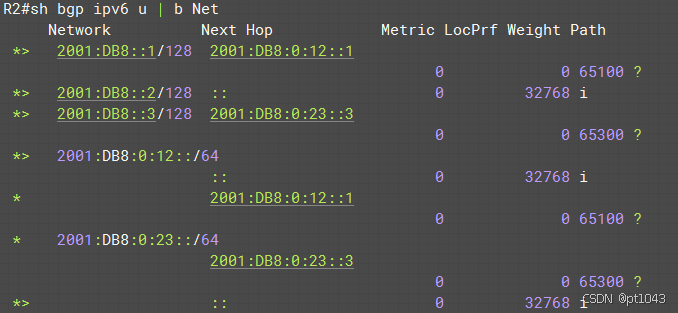

以下R1、R2和R3的IPv6单播BGP表；某些路由将未指定地址（::）作为下一跳。未指定地址表明本地路由器正在为BGP表生成前缀；权重32768也表明该前缀是由本地路由器发起的。
通过命令show bgp ipv6 unicast prefix/prefix-length查看IPv6路由的BGP路径属性；其中部分通用字段（如AS_PATH、路由来源以及本地优先级）与IPv4路由相同。

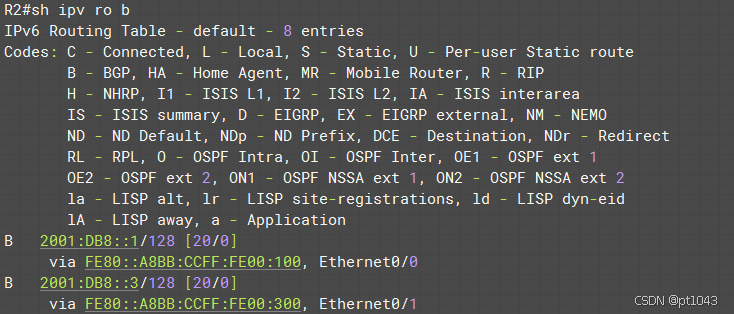

例如R2通过BGP学到的IPv6路由的全局RIB。
IPv6的路由汇总或聚合过程与IPv4的相同，命令格式也相同，区别在于需要在IPv6地址簇下通过命令aggregate-address prefix/prefix-length [summary-only] [as-set]进行配置。
例如，在R2上增加一条命令，配置如下：
R2(config-router-af)#do sh run | s bgp
router bgp 65200
bgp router-id 192.168.2.2
bgp log-neighbor-changes
no bgp default ipv4-unicast
neighbor 2001:DB8:0:12::1 remote-as 65100
neighbor 2001:DB8:0:23::3 remote-as 65300
!
address-family ipv6
  network 2001:DB8::2/128
  network 2001:DB8:0:12::/64
  network 2001:DB8:0:23::/64
  aggregate-address 2001:DB8::/58 summary-only
  neighbor 2001:DB8:0:12::1 activate
  neighbor 2001:DB8:0:23::3 activate
exit-address-family
对于R1与R2之间的对等链路（2001:db8:0:12::/64）来说，首先要以十六进制（而不是十进制）数值进行考虑。第四个16比特段携带了十进制数值18（而不是12），因而最少需要5个比特。

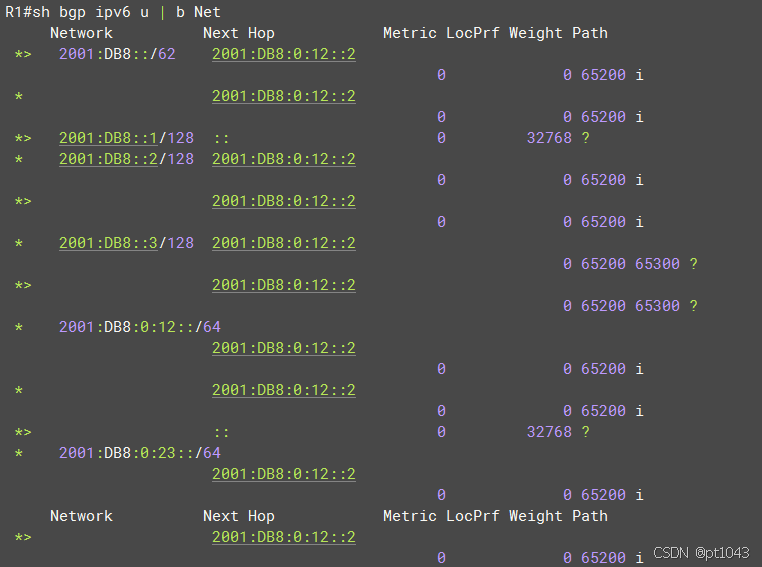

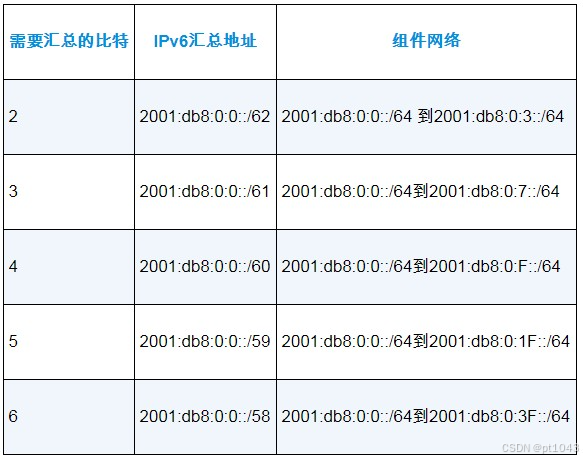

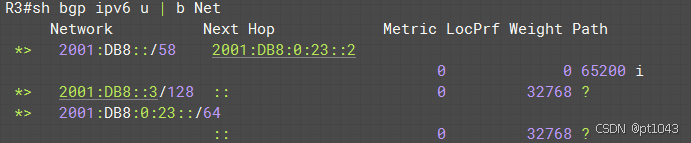

IPv6汇总地址示例如下：
BGP可以使用IPv4或IPv6 TCP会话交换路由。常规部署方案通常都通过专用IPv4会话交换IPv4路由，通过专用IPv6会话交换IPv6路由。不过，也可以通过IPv4 TCP会话共享IPv6路由，或者通过IPv6 TCP会话共享IPv4路由，还可以通过单个BGP会话共享IPv4和IPv6路由。

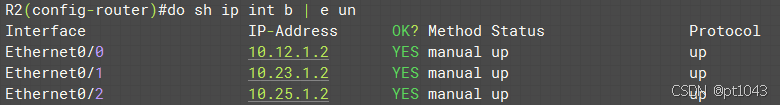

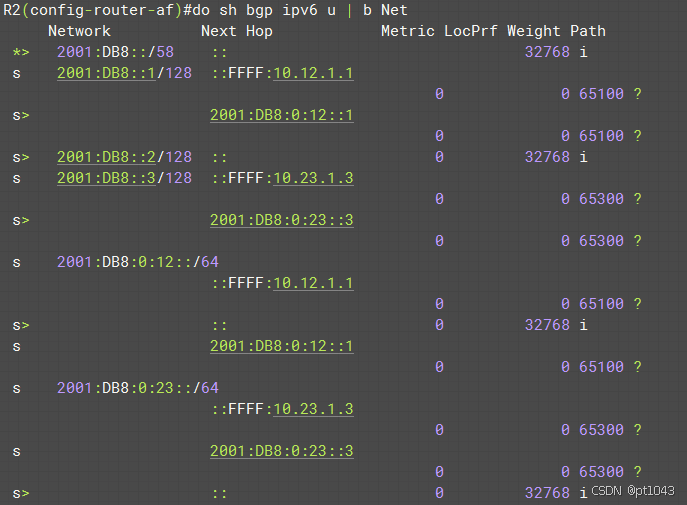

通过修改以上拓扑的IPv4地址，查看BGP表如下：

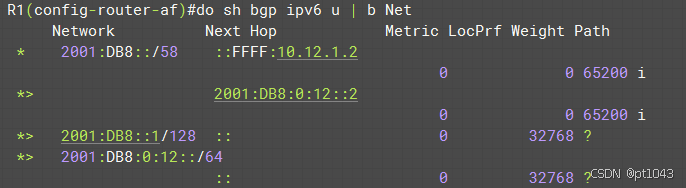

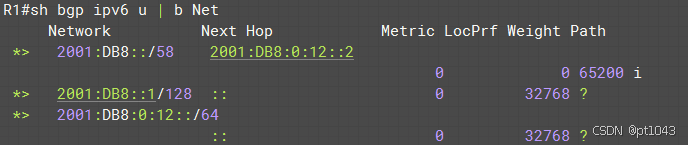

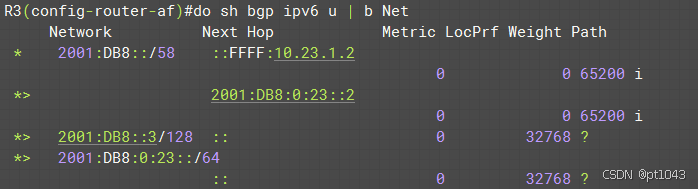

以上显示了3台路由器的IPv6 BGP表，表明路由已成功进行了宣告。对于通过IPv4 BGP会话宣告的IPv6路由来说，为下一跳分配的是一个映射IPv4的IPv6地址，格式为::FFFF:xx.xx.xx.xx，其中，xx.xx.xx.xx是BGP对等连接的IPv4地址。由于该地址不是有效的转发地址，因而不会在RIB中安装该IPv6路由。
另外，IPv6一样可以向IPv4的相同类似方式在BGP路由映射中手动设置IPv6下一跳地址：
R1：

route-map FR1R2 permit 10
 set ipv6 next-hop 2001:DB8:0:12::1

router bgp 65100
 bgp router-id 192.168.1.1
 bgp log-neighbor-changes
 no bgp default ipv4-unicast
 neighbor 10.12.1.2 remote-as 65200
 neighbor 2001:DB8:0:12::2 remote-as 65200
 !
address-family ipv6
  redistribute connected
  neighbor 10.12.1.2 activate
  neighbor 10.12.1.2 route-map FR1R2 out
  neighbor 2001:DB8:0:12::2 activate
exit-address-family
R2：
route-map FR2R1 permit 10
 set ipv6 next-hop 2001:DB8:0:12::2
route-map FR2R3 permit 10
 set ipv6 next-hop 2001:DB8:0:23::2

router bgp 65200
 bgp router-id 192.168.2.2
 bgp log-neighbor-changes
 no bgp default ipv4-unicast
 neighbor 10.12.1.1 remote-as 65100
 neighbor 10.23.1.3 remote-as 65300
 neighbor 2001:DB8:0:12::1 remote-as 65100
 neighbor 2001:DB8:0:23::3 remote-as 65300
 !
address-family ipv6
  network 2001:DB8::2/128
  network 2001:DB8:0:12::/64
  network 2001:DB8:0:23::/64
  aggregate-address 2001:DB8::/62
  neighbor 10.12.1.1 activate
  neighbor 10.12.1.1 route-map FR2R1 out
  neighbor 10.23.1.3 activate
  neighbor 10.23.1.3 route-map FR2R3 out
  neighbor 2001:DB8:0:12::1 activate
  neighbor 2001:DB8:0:23::3 activate
exit-address-family
R3：
route-map FR3R2 permit 10
 set ipv6 next-hop 2001:DB8:0:23::3

router bgp 65300
 bgp router-id 192.168.3.3
 bgp log-neighbor-changes
 no bgp default ipv4-unicast
 neighbor 10.23.1.2 remote-as 65200
 neighbor 2001:DB8:0:23::2 remote-as 65200
 !
address-family ipv6
  redistribute connected
  neighbor 10.23.1.2 activate
  neighbor 10.23.1.2 route-map FR3R2 out
  neighbor 2001:DB8:0:23::2 activate
exit-address-family
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

pt1043

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
