单向通信的一个小实验

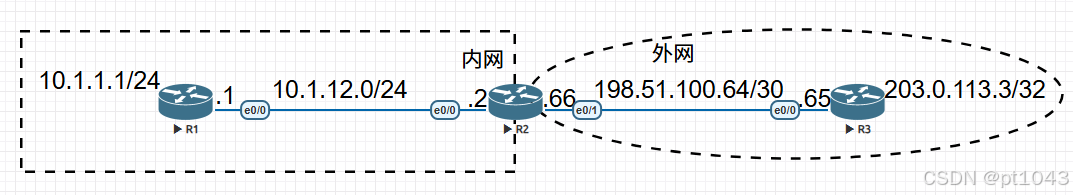

实验拓扑如下：

单向访问一般是采用自反ACL实现的——（Reflexive ACL）是一种用于动态管理流量的访问控制列表，它允许流量从内部网络发起，而返回的流量则被自动允许。自反ACL通常用于提高网络安全性，同时允许有效的会话管理。

工作原理：

1. 流量的初始发起:

   • 当内部主机发起连接（例如，访问外部服务器），自反ACL会首先检查出站流量。

   • 出站流量会根据ACL规则进行评估，如果符合允许规则，流量会被允许通过。

2. 记录状态:

   • 自反ACL会动态地记录这次连接的状态信息，包括源IP、目标IP、源端口和目标端口等信息。

   • 这通常通过创建临时的“会话”条目来实现。

3. 允许返回流量:

   • 当外部服务器尝试响应该连接时，返回流量会根据之前记录的会话信息进行检查。

   • 自反ACL会允许这些返回流量，而不需要再进行静态配置。

4. 会话过期:

   • 如果在一定时间内没有流量进行活动，记录的会话条目会过期，从而不再允许返回流量。

优势

• 动态性: 自反ACL可以动态管理流量，而无需为每个可能的返回流量手动添加规则。

• 安全性: 它提高了网络的安全性，因为只允许已建立的会话的返回流量，防止未授权的流量。

实验环境搭建准备与说明：

内网路由器R1的loopback口可以访问外网的203.0.113.3，反向则不允许，使用telnet测试。因为ACL设置的单项反问是基于TCP和UDP的而没有允许ICMP等协议。

路由器R1的基础配置：

Building configuration...

hostname R1
enable password cisc0123
username cisco password 0 cisc0123

interface Loopback1
 ip address 10.1.1.1 255.255.255.0
 ip ospf network point-to-point
 ip ospf 1 area 0
!
interface Ethernet0/0
 ip address 10.1.12.1 255.255.255.0
 ip ospf network point-to-point
 ip ospf 1 area 0

router ospf 1
 router-id 1.1.1.1

line vty 0 4
 password cisc0123
 login local
 transport input telnet

路由器R2的基础配置：

Building configuration...

Current configuration : 1186 bytes
!
hostname R2

interface Ethernet0/0
 ip address 10.1.12.2 255.255.255.0
 ip ospf network point-to-point
 ip ospf 1 area 0
!
interface Ethernet0/1
 ip address 198.51.100.66 255.255.255.252

router ospf 1
 router-id 2.2.2.2
 default-information originate metric 100
!
ip route 0.0.0.0 0.0.0.0 198.51.100.65

路由器R3的基础配置：

Building configuration...

Current configuration : 1220 bytes
!
hostname R3

username cisco secret 5 $1$FiFI$ifpOrnDTWZLNTIkWDGF1s.

interface Loopback1
 ip address 203.0.113.3 255.255.255.255
!
interface Ethernet0/0
 ip address 198.51.100.65 255.255.255.252

ip route 0.0.0.0 0.0.0.0 198.51.100.66

line vty 0 4
 login local
 transport input telnet

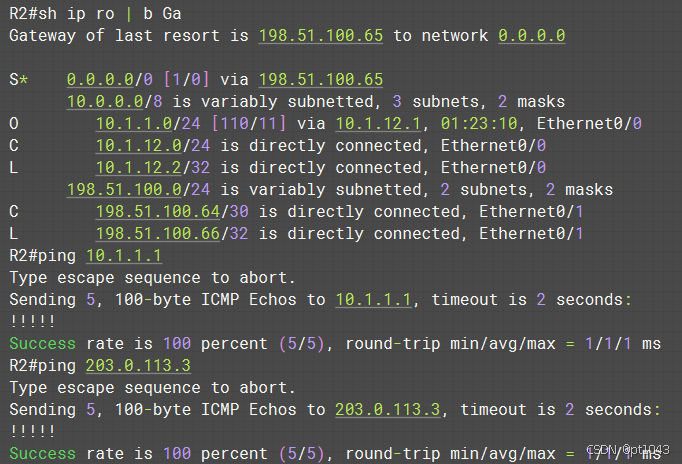

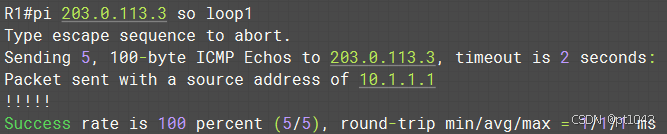

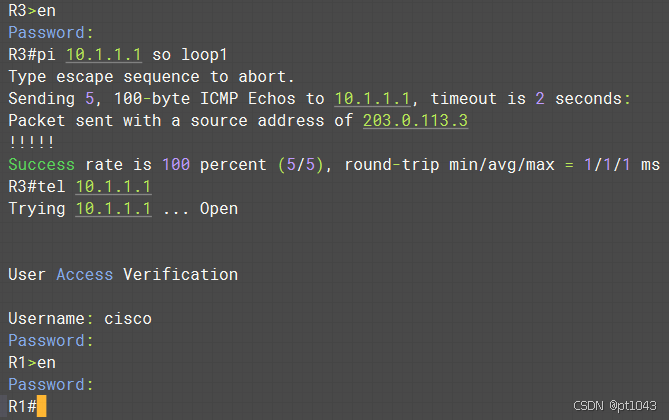

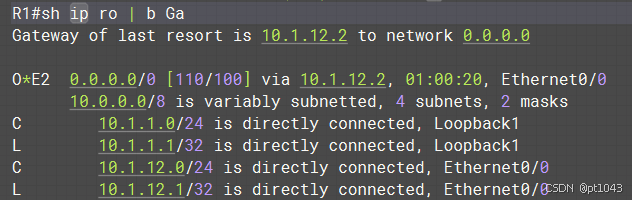

现阶段，配置单向访问前准备已完成。全网互通，由于简化模型则没有设置NAT选项。外网只是配了一条默认路由的回包；为了配合测试单向访问则开启了telnet服务。在运营商申请固定IP地址时，运营商只给一个/30的地址和下一跳IP地址以及DNS地址。具体运营商给客户的路由是如何配置的有了解细节的希望回复一下。

以下开始实施单向访问——在网关设备R2的核心配置：

//LAN Connection to WAN Outside（定义一个本身具有注释的名字很有意义）->LC2W-O

//One-way Access（accessing a network unilaterally-单向反问一个网络）->OWA

ip access-list extended LC2W-O
 permit tcp any any reflect OWA timeout 300
 permit udp any any reflect OWA timeout 300
ip access-list extended WC2L-I
 evaluate OWA

interface Ethernet0/1
 ip access-group LC2W-O out
 ip access-group WC2L-I in

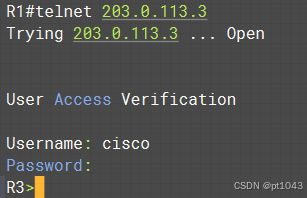

测试一下：

如果想换个方向做单向访问，去R2的E0/1上把LC2W-O的方向变成in；把WC2L-I变成out即可。

PS：但实际应用是不会有人使用互联网单向访问某个内网的；不过换个思路，两个独立的自主的网络，设置某一方可以单向访问另一方是可行的。

技术要点：

• 自反ACL永远设置为permit；

• 自反ACL允许高层Session信息的数据包过滤；

• 利用自反ACL可以只允许出去的流量，但是阻止从外网产生的流量发往内网；

• 自反ACL是在有流量产生时（如出方向的流量）临时自动产生，并且当Session结束时将清除条目；

• 自反ACL不是直接被应用到某个接口下，而是嵌套在一个扩展命名ACL下。

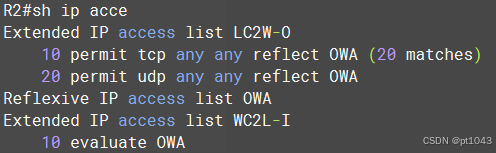

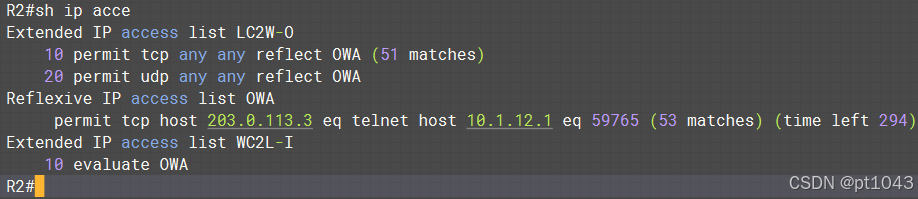

以上输出可以看到自反ACL当有内部到外部Telnet流量经过时临时产生一条ACL；反过来在外网Telnet进入内网时不会自动产生一条ACL，不能访问。
