1CB即control bus，控制总线；DB，即data bus，控制总线；AB，即address bus，地址总线

数据总线用来传输各功能部件之间的数据信息，它是双向传输总线
地址总线是用来指出数据总线上源数据或者目的数据所在的主存单元，他是从CPU指向主存
控制总线包括控制总线与反馈信息

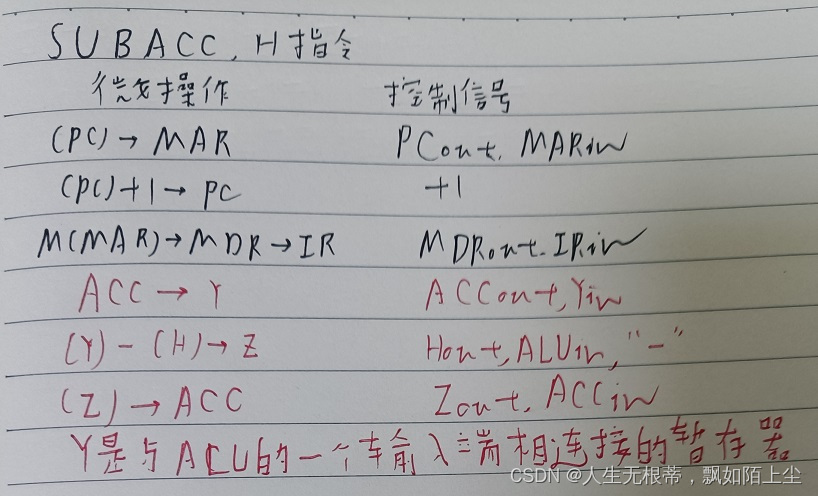

2加法指令每个节拍地功能和有效控制信号

在这里插入图片描述

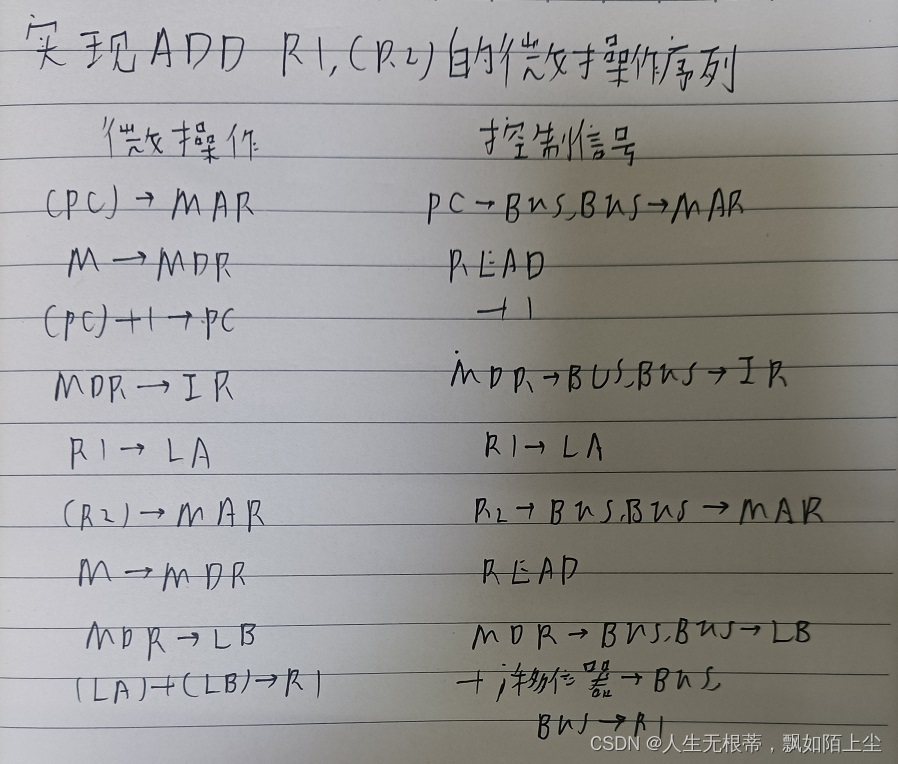

3实现ADDR1，（R2）的微操作序列

在这里插入图片描述

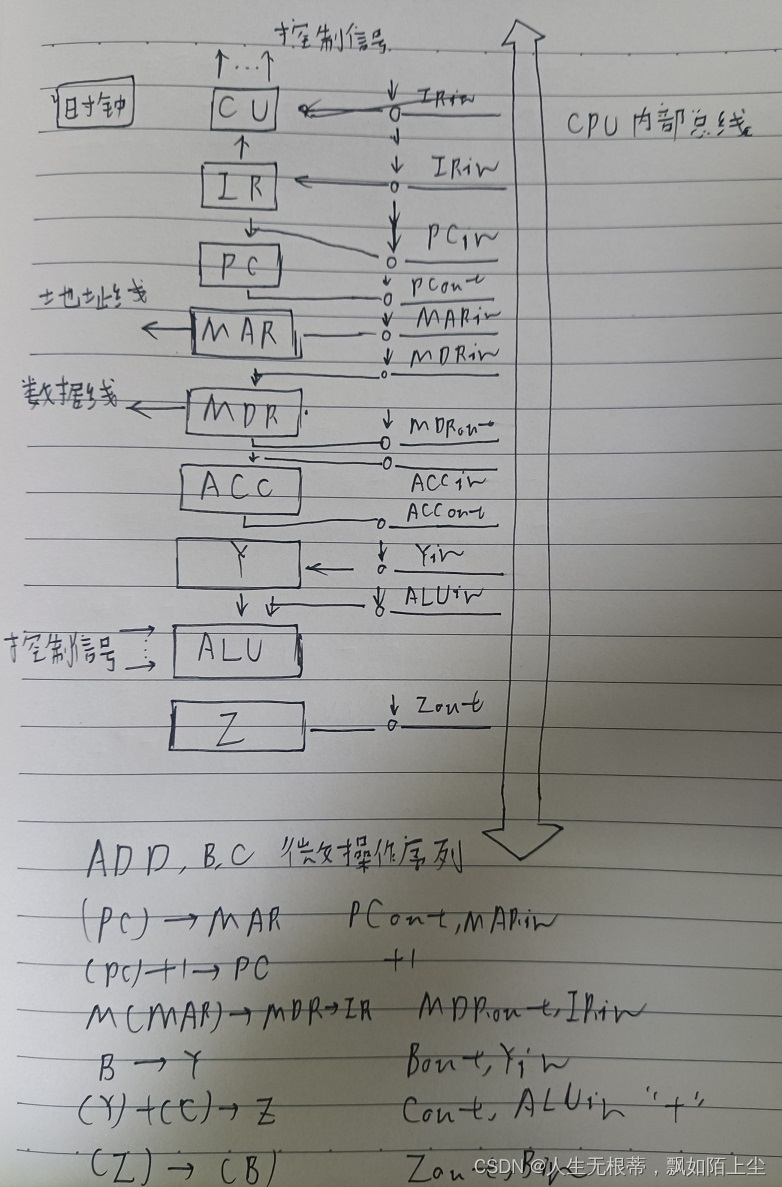

4CPU内部总线的数据通路和控制信号

取PC这一段是固定的没什么难度
在这里插入图片描述
在这里插入图片描述

5取寄存器的内容需要经过MAR，MDR
