PointNet系列论文阅读之一：PointNet基础网络

PointNet 论文解读

文章：C. R. Qi, H. Su, K. Mo, and L. J. Guibas. Pointnet: Deep learning on point sets for 3d classification and
segmentation. arXiv preprint arXiv:1612.00593, 2016.

作者：Charles R. Qi, Hao Su, Kaichun Mo, Leonidas J. Guibas

链接：https://arxiv.org/abs/1612.00593

本文版权声明：copyright@phosphenesvision

参考资料：https://blog.youkuaiyun.com/qq_15332903/article/details/80224387

本文为PointNet系列第一篇论文，进阶篇PointNet++参见链接：https://blog.youkuaiyun.com/phosphenesvision/article/details/106724667，

PointNet 大致思想

1. 点云的两个特征：无序性，刚性变换不变性。详见4.1节。
2. 分别针对于这两个特性：作者提出来了PointNet网络，亮点就是保持了点云的这两个特性。详见4.2.1节，4.2.3节
3. PointNet与之前的网络的区别主要是：以前的网路在处理点云数据的时候，需要将点云数据做一个变换（变换成体素信息），而本文提出了上述两个亮点，可以直接处理点云数据，而不需要将之转换成体素。

PointNet 详细阅读

0 摘要

1. 点云这种数据格式很有用但是不规则，不规则是一个很大的区别点，不规则也可以理解成无序。
2. 之前的研究主要是把点云数据转换成3D的图像体素信息，但是这种方法会遗漏一些内容，会使数据变得很繁杂，原文用的是voluminous这个单词。

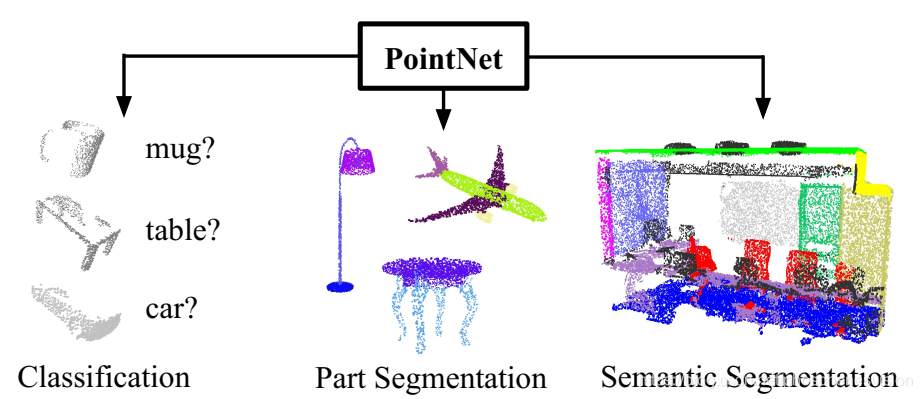

3. 本文提出了一种新的神经网络，PointNet，直接运用点云数据，而且保证了点云数据的操作不变性(permutation invariance)，这种网络高效且有效，可以用在图像分类，局部分割和语义分割领域。


1 介绍

1. 回顾以前的工作：在点云检测发展的初期，还是更多的去套用CNN的模板，但是普通的CNN的模板对于输入数据有严格的规定，必须要有相同的形式，相同的大小等等，然而点云数据的特点就是不规则，一个很自然的想法就是把这些不规则的点云变换成规则的3D体素，但是这种做法的缺点就是数据会因此变得更为繁杂，而且丢失一些信息和特性。
2. 点云数据的特征：在对点云数据的处理过程中，要特别注意两个特征，一个是不规则无序性，第二个是操作不变性。本文提出的PointNet网络也尊重了这些特性，整个神经网络的输入是点云图，输出是点云图中每个点的类别标签或者语义标签。
3. 网络的整体结构：我们的网络整体上很简单，在网络的前几层，每一个点都是被单独处理的，然后网络会学习一些感兴趣的点，并且将它们编码，最后几层的全连接层再将这些信息综合起来作为全局特征。每一个点是以一个三维的坐标来表示的，如果有新的特征可以再添加坐标维度。
4. 网络的一些细节：①网络对于刚性或者非刚性的一些物体都能处理的很好；②数据的预处理，训练了一个空间转换网络规范化数据。
5. 对网络的一些分析：本文还对网络进行了理论分析和实验分析，这里暂且列出分析结果，①该网络可以近似于任何连续函数；②该网络可以通过一组稀疏的关键点来进行成功的分类预测；③针对于输入点的小型扰动，对于离群点，或者对于缺失点都具有很强的鲁棒性；④是速度快；⑤是精度高。
6. 本文的贡献：①提出了一种新型的网络PointNet，可以处理无序点云数据；②可以完成分类任务，局部分割任务和语义分割任务；③对于网络进行了理论分析和实验分析；④展示出来了网络学到的特征，对网络给出了具象的解释。

2 相关工作

1. 关于点云的特征：点云两个重要的特征，无序性和不变性。对于一个分类任务或者分割任务来说，找到最优的点云数据特征表示并不简单，以前的许多特征都是针对于某个特定的任务而手工提取的，我们的工作对此做了一个改进。
2. 用深度学习处理3D数据：①Volumetric CNNs：第一个提出来的，但是数据稀疏计算能力不强导致该种方法的像素精确度并不是很好，②FPNN and Vote3D：解决了稀疏性问题，但是还有稀疏性问题，处理起来大的点云依然捉襟见肘，③Multiview CNNs：转化3D的点云图至2D的平面图，然后用之前的2D卷积神经网络去对点云图操作，这种方法在shape classification分类问题和retrieval task检索问题上有很好的效果，但是拓展到scene understanding场景理解，point classification点分类问题和shape completion形状恢复问题上的效果并不尽如人意，④最近的工作，Spectral CNNs：对mesh应用光谱CNN，但是只能用在流形mesh上面比如有机对象，对于一些非等距的物体比如家具就不是很适合，⑤Feature-based DNNs：第一次把3D的数据特征格式转化成一个向量，然后用一个全连接层对其分类，但是我们认为这种方法受限于这些特征数据的表达力度。
3. 用深度学习处理无序数据：首先我们要处理的点云数据集是无序的向量集，这一块大家关注的比较少，这一块举一个例子，Oriol Vinyals用到了一种读写型网络来处理数据，可以把无序的数据进行排序编号，然而这个网络只能处理普通的一般的数据集，用于自然语言处理，而对于点云图这种带有地理信息的数据集而无能为力。

3 问题陈述

首先来描述一下本文的网络的工作流程，网络的输入是未经处理过的点云数据，很多个点组成了一个集合输入到网络中，每个点由特征向量来表示，特征向量中包含该点的xyz坐标，颜色等相关信息，但是一般我们只考虑xyz坐标信息，忽略其他信息。

对于一个分类网络来说，输入就是直接输入这些未经处理的点云数据集，输出是一个k维的score向量，表示该点云集是每一类数据的可能性和概率。对于分割任务，又可以分成局部分割和全景分割，局部分割的意思是对一个物体进行分类，分类出它们的各个部位，而对于全景分割，通常是给出一个场景，分割出该场景中的每一类物体，但是这两种情况的输出都是一样的，输出是一个n * m的矩阵，分别来表示n个点中的m个类别的归属结果。

4 对于点集的深度学习

4.1点集的属性

三个属性：无序性，点间交互性，刚性变换(transformation)不变性，我认为第二个属性和第三个属性其实是可以合并的，刚性变换不变性也是相对于点和周围点之间的属性，也算是点与点的交互性的范围，而刚性变换不变性又是点间交互性最主要的一个特性，因此个人认为两者可以合并。

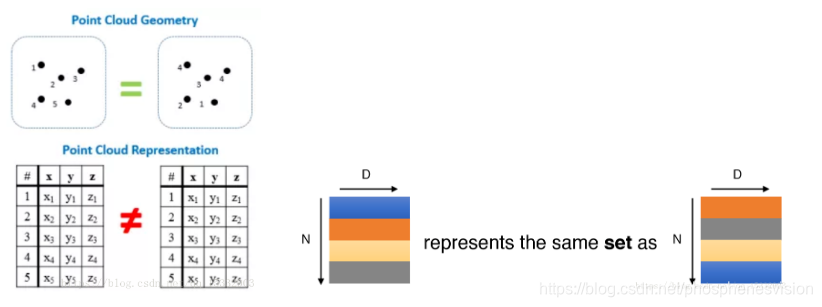

1. 无序性：这是点云相当重要的一个性质，什么意思呢，借用引用链接的解释，无序性的定义是说，点云本质上是一长串点（nx3矩阵，其中n是点数）。在几何上，点的顺序不影响它在空间中对整体形状的表示，例如图中，相同的点云可以由两个完全不同的矩阵表示，但是在正常的输入之中，如果再惨杂进无序性这个特点，那么数据就会受到影响了，如果一个点云图中有N个点，那么可能产生的输入就有N!种，因此我们希望得到的效果如下图右边：N代表点云个数，D代表每个点的特征维度。不论点云顺序怎样，希望得到相同的特征提取结果。具体的实现策略可以看4.2.1节。

2. 点间交互性：点云图中的点存在于一个距离测量空间中，在这个空间中，所有的点都不是孤立的，而是可以与周围的点形成一个局部区域，这个局部区域是有意义的，这也就要求我们的网络能够提取出相应的局部特征。

   在这里稍微提一下，虽然本文中提到了局部区域，但是点的表示只是用一个三维坐标来表示的，这根本无法如文中所说可以捕捉局部特征，因此本文中提出的PointNet网络并没有很好的提取局部特征的能力，而它的升级版PointNet++则着重于解决这个问题，具体参看PN++的文章。

3. 刚性变换不变性(invariance under transformations)：这一个特性很好理解，就是说对于这些点集对于一些刚性变换来说，比如旋转和平移，虽然点的位置和坐标会发生变化，但是内在特性应该是保持不变的，比如类别信息和语义信息。具体的实现策略可以参考4.2.3小节。

4.2 网络结构

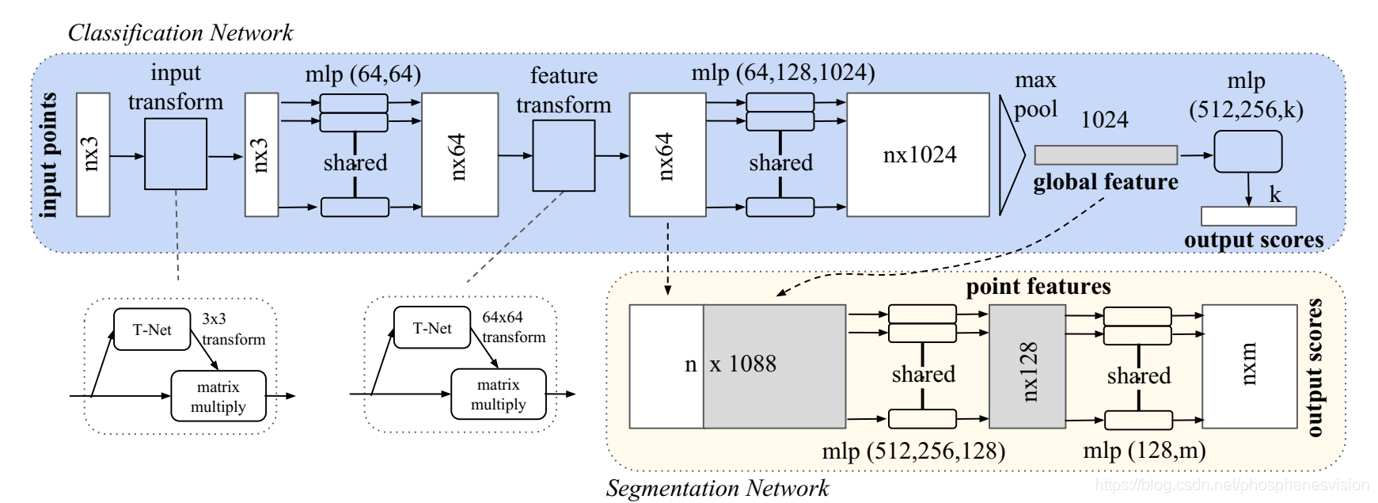

根据结构图，首先来看网络来分析该网络，然后再来补充细节。

1. 输入是一个n * 3的点集，n代表点的个数，3代表每个点的特征，该网络只用到了坐标信息，因此是xyz三维特征。
2. 第一次输入变换，对空间点云进行调整，旋转出一个更容易用于分类或者分割的角度，比如把物体转到正面，这一步操作就涉及到了点云的第三个特性，刚性变换不变性，具体的操作方法可以参考后面的细节补充。
3. 接下来是一个MLP去对特征进行学习，输出变成n * 64。
4. 第二次输入变换，对提取出的64维特征进行对齐，即在特征层面对点云进行变换，同样涉及到了刚性变换不变性。
5. 接下来仍然是特征提取，输出变成n * 1024。
6. 然后是一个最大池化的操作，提取出点云集全局特征，该操作与点云的无序性相呼应，具体操作方法可参考4.2.1节。
7. 对于分类网络来说，提取完全局特征后，就可以训练一个MLP得到最后的输出了。
8. 对于分割网络来说，全局特征还要与前面的特征进行融合，详细可见4.2.2节，再通过两个MLP的特征提取，才能得到最后的输出结果。
9. 总体来说，该网络的骨架网络包括两次刚性变换，两次特征提取，一次无序性最大池化平衡策略，对于分类网络来说，再进行一次MLP特征提取即可得到输出结果，而对于分割网络来说，还需要一次跳跃结构的辅助和两次MLP特征提取才可以得到最终的结果。

4.2.1 针对于点集无序性的平衡策略

在前面已经阐述了无序性的定义，网络结构需要处理这种无序性，也就是无论输入点集中点的顺序如何，输出结果应该是相同的，本文中本小节阐述了三种相应的方法，分别是①将输入点集按照一个规范的顺序进行排序；②把输入当成一个序列，按照训练RNN的方法来训练网络，但是需要做一个数据增强，提前将所有可能的刚性变换全部考虑到；③设计一个平衡函数，将所有的点通过这个平衡函数结合起来。

本文采取的是第三种算法，因此前两种算法不再详细介绍，值得注意的是平衡函数有很多种，加法运算 + 和乘法运算 * 都可以看作是一个平衡函数，我们设计的平衡函数需要满足的要求是如下这个公式
f({ x1,x2,...,xn})≈g(h(x1),h(x2),...,h(xn)) f ( \{x_1, x_2, ..., x_n\}) \approx g(h(x_1), h(x_2), ..., h(x_n)) f({ x1​,x2​,...,xn​})≈g(h(x1​),h(x2​),...,h(xn​))
本文的想法是用g函数去近似f函数，f函数是网络的原函数，是定义在初始点云集合上的，g函数是是一个平衡函数，是定义在初始点云集合提取的特征上的，h函数是一个多层感知器网络MLP，用于对初始点云集合提取特征。

具象来说，选取的平衡策略函数g，特征提取函数h等等这些函数的组合应该是要逼近网络的预期效果f。

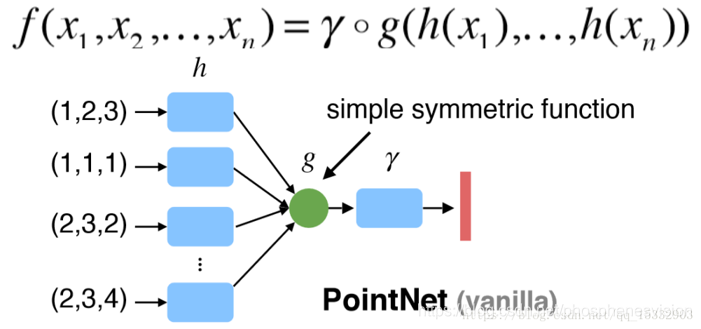

而本文选取的g函数就是一个简单的最大池化层函数，回顾刚才的网络模型，输入进最大池化层的是一个n * 1024的张量，而输出的则是1 * 1024的张量，这便是最大池化层的效果。一个更为形象的图是这样的：

尽管最大池化的平衡策略看起来很简单，但是理论分析4.3节和实验结果5.2.1节都表明了该函数的有效性和高效性。

4.2.2 分割任务中的跳跃结构

本文的PointNet网络的骨架结构输出是一个经过最大池化的一维向量，这个向量可以被看作是输入点云集的全局特征，对于分类任务来讲，再去训练一个SVM分类器或者MLP分类器即可得到输出结果，而分割任务则不是这么简单，
