PointNet++是PointNet的升级版，旨在解决其无法捕捉局部信息的问题。通过采样、重组和特征提取，PointNet++能处理不同密度的点云，提高鲁棒性和泛化性。文章详细解读了PointNet++的网络结构、局部区域处理策略及分割任务中的特征提取策略，展示了其在点云分析领域的优势。

PointNet++ 论文解析

文章：Charles Ruizhongtai Qi, Li Yi, Hao Su, and Leonidas J. Guibas: Pointnet++: Deep hierarchical feature learning on
point sets in a metric space. In Advances in Neural Information Processing Systems, pages 5099–5108, 2017.

作者：Charles R. Qi, Li Yi, Hao Su, Leonidas J. Guibas

链接：https://arxiv.org/abs/1706.02413

本文为PointNet的第二篇网络，回顾之前的网络PointNet可以参看链接https://blog.youkuaiyun.com/phosphenesvision/article/details/106724377

PointNet++ 大致思想

一共是四个重要的点

第一个点PointNet的不足指出：不能捕捉局部信息，以至于鲁棒性和泛化性较差，借鉴CNN逐层提取特征的思想，重新改进提出了PN的升级版PointNet++。具体可参看3.1节。

第二个点是PointNet++的基本结构，①第一对点云集进行采样，生成一个又一个的小的局部区域；②第二是进行重新的组合，重新组合后的点云集就拥有了与周围点的交互信息；③第三个是特征提取层，对集合好的点集进行特征提取，输出特征。具体可参看3.2节。

第三点是对PointNet++的补充，针对于每一个局部区域内可能存在点稀疏和点稠密的情况，因此各个区域大小的选取也是不尽相同的，本文提出了MSG和MRG两种算法来解决这个问题，具体可参看3.3节。

第四点是对于分割问题，输出点云和输入点云的大小不一致，这个时候需要引入反卷积结构，并且用一个跳跃结构综合特征提取前和特征提取后的信息，具体可参看3.4节。

PointNet++ 详细阅读

以下的部分不是对于论文的简单翻译，而是在理解的基础上对论文各部分又做的局部性总结，个人认为第二部分和第三部分是重点。

0 摘要

以前的PointNet有劣势：劣势就是PointNet不能捕获局部信息，因此在识别细粒度模式时表现较差，而且泛化能力也比较差。
因此设计了PointNet++，PointNet的大致结构是一种层次神经网络，迭代的应用PointNet网络。
该网络有两个特点，第一个特点就是为了解决不能捕获局部信息的问题，方法就是应用了度量空间距离(metric space distance)。
第二个特点是针对于另外一个问题：很多点集是在不同密度上进行采样，所以如果训练集是在相同密度上进行采样的话，效果就会显著下降。解决的办法是提出了一个集合学习层(set learning layers)，这个学习层可以融合不同密度规模上的特征。

1 介绍

第一段，介绍了一下点集的一些相关情况：点集是欧几里得空间上的一些点的集合，点集应该至少满足两个特性，①是对于旋转或其他操作(permutation)的不变性；②是用到距离策略，可以知道周围点的一些特性，比如密度特性。这两个特性在PointNet中都提到了，不是什么新的东西。
第二段，回顾PointNet：PN的基本的思想是直接对点云数据进行处理，通过网络学习点云中每一个点的空间特征，最后再把所有点的空间特征合起来组成全局特征。这样的做法弊端是这个网络不能捕捉局部的信息，局部信息可以理解为与周围点的交互。弊端在摘要中也说了，第一个处理细粒度的点云时效果较差，第二个是泛化能力较差。
第二段后半部分，回顾CNN中是怎么处理这个问题的：CNN是采用多种像素的层次网络来处理这个问题的，multi-resolution hierarchy。比较低级的神经元层的感受野更小，而比较高级的神经元层的感受野比较大。
第三段，介绍PN++网络的主要思想：收到了层次网络的启发，PN++也是用的层次网络，实现过程：①首先根据距离策略把整个点集的输入分成一个个局部区域，这些区域之间有重叠，且由于这些区域有重叠，所以在后面的处理过程中，权重也是共享的；②然后从这些局部区域中去提取局部特征；③再将所有的局部特征整合组成全局特征。
第四段和第五段和第六段，再细细分析PN++网络：刚才的三个步骤中第三个步骤比较好理解，但是其他两个步骤都有些问题，①如何把点集分成一个个局部区域，阐述第一个问题，如何分割一个个局部区域，这些局部区域用两个参数来表示，质心位置(centroid location)和大小(scale)，质心的选取是用最远点采样的方法(furtest point sampling – FPS)，这些局部区域的感受野是不一样的，它们受到输入大小和算法策略的影响，这种感受野的设置使网络更有效且更高效；关于大小的选取，不能盲目的去模仿图像数据，图像数据中的局部区域的大小其实就可以理解成滤波器的大小，一般是越小越好，而点云数据与之相反，越大越好；

可以展开来说明一下这个相反性的问题，在图像的数据中，像素点并不涉及一个密度不同的问题，就是说所有的像素都是均匀的落在图像格子中的(grid)，所以有研究证明滤波器越小，结果越精确，而在点云数据中则需要考虑这个密度的问题，有的地方点特别多，有的地方点特别少，如果采用比较小的scale的话，可能捕捉不到足够的信息，从而对后续网络的处理产生很大的困扰。

参考论文：K. Simonyan and A. Zisserman. Very deep convolutional networks for large-scale image recognition.
arXiv preprint arXiv:1409.1556, 2014. https://arxiv.org/abs/1409.1556

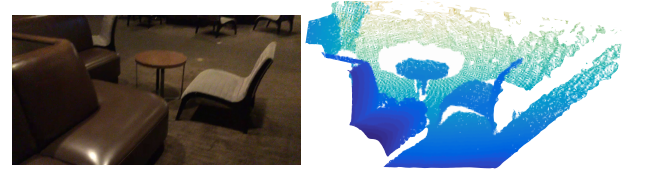

参考图片：同一场景的RGB图和点云图

②如何从局部区域提取局部特征，用PointNet去提取局部特征，PN在提取局部特征时具有很多优点，比如处理无序点集有效，鲁棒性较强等等。因此，PN其实是被PN++当成了网络的一个block，迭代处理所有的局部区域。
第七段，本文的主要贡献：提出了一种提取局部特征的方法，训练时用到了dropout，最后的实验表明，该网络性能较好，efficient，effective and robust，且超越了目前最好的网络。

2 问题描述

假设 $χ=(M,d)\chi = (M, d)$ 是一个离散度量空间(discrete metric space)，并且就把这个当成是网络的输入，其中M是普通的欧几里得空间上的点云集，包含很多个点，每个点有自己的特征向量，d是该空间的距离度量(distance metric)。

我们要做的就是通过网络学到一个函数f，这个f可以是一个分类任务的函数，对整个输入点云数据预测一个输出种类；也可以是一个分割人物的函数，对输入点集中的每一个点都预测一个输出种类。

3 方法论

PointNet++可以看成是PointNet的延申

3.1 回顾PointNet

假定输入点集为 ${ x_1, x_2, ... , x_n\}$ ，每一个x都是欧几里得空间里的一个点，PointNet要完成的事情就是求得一个函数f，把点集 ${ x_1, x_2, ... , x_n\}$ 变成一行向量，也就是提取出整个点集的特征来，其中f的学习参考公式： $h(xi)})f(x_1, x_2, ... , x_n) = \gamma(\max _{i=1,2,...,n} \{ h(x_i)\})$
