二、数据通信协议
1. 编码描述

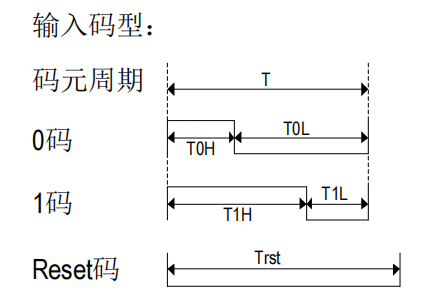

SM16714PHT协议采用的是单极性归零码,每一个码元都必须有低电平。本协议的每个码元其实为高电平,高电平的时间宽度决定“0”码或者“1”码。如下图所示:

上图中各个值的意义及范围如下表所示:
| 符号 | 参数 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| T | 码元周期 | 1200 | - | 20000 | ns |
| T0H | 0码,高电平时间 | 200 | 300 | 400 | ns |
| T0L | 0码,低电平时间 | 800 | 900 | - | ns |
| T1H | 1码,高电平时间 | 700 | 900 | 1000 | ns |
| T1L | 1码,低电平时间 | 200 | 300 | - | ns |
| Trst | Reset码,低电平时间 | 200 | - | - | us |
注:
- 码元周期最低要求为1.2us。
- 0码、1码的高电平时间需按照上表的规定范围,0码、1码的低电平时间要求小于20us。
2. 协议数据格式
Trst+ 第一颗芯片 32bits 数据 + 第二颗芯片 32bits 数据 +……+ 第 N 颗芯片 32bits 数据 +20bits 电流增益 +Trst
- 32bit灰度数据结构
高位在前,按照RGBW的顺序发送。具体格式如下:

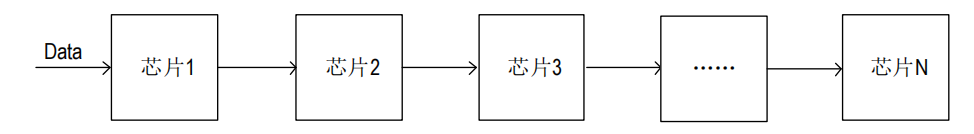

- 系统拓扑图

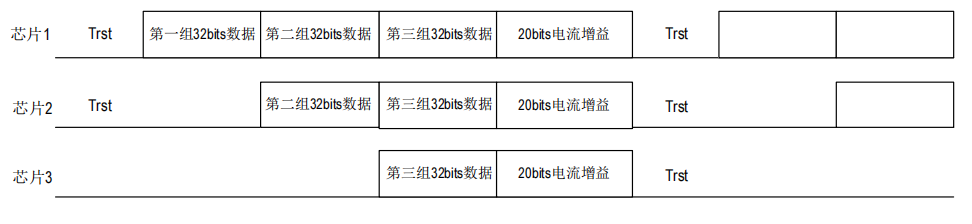

各芯片输入电流(以3颗芯片为例):

三、电流增益调节说明

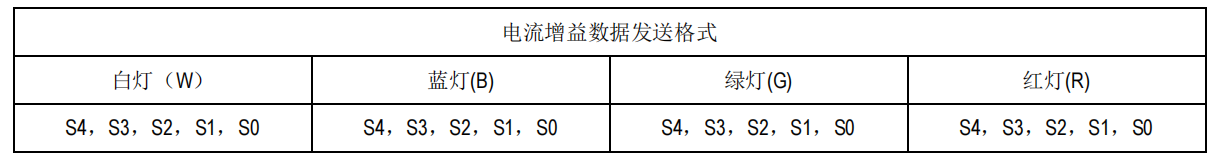

电流增益数据共20 bits,红绿蓝白电流增益调节位各5 bits,分别为5bits(S4~S0),系统发送顺序是先发白灯5 bits,然后是蓝灯5 bits,再发绿灯5 bits,最后发红灯5 bits。先发高位S4,最后发低位S0。

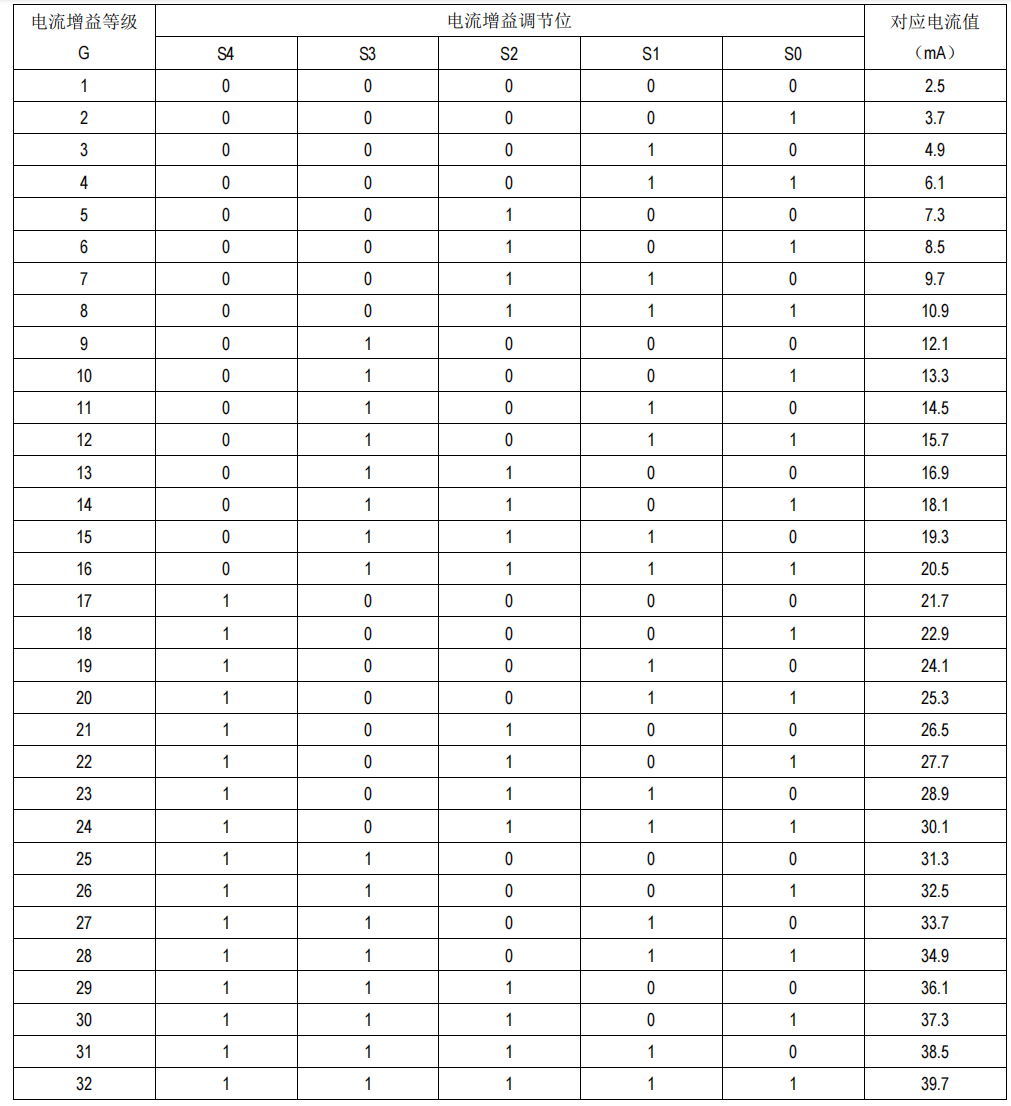

OUT R/G/B/W最大输出40mA电流,同时用户可通过改变电流增益数值设置其它电流值,具体电流值参考下表:
